【JT交通运输标准】 港口装卸机械风载荷计算及防风安全要求

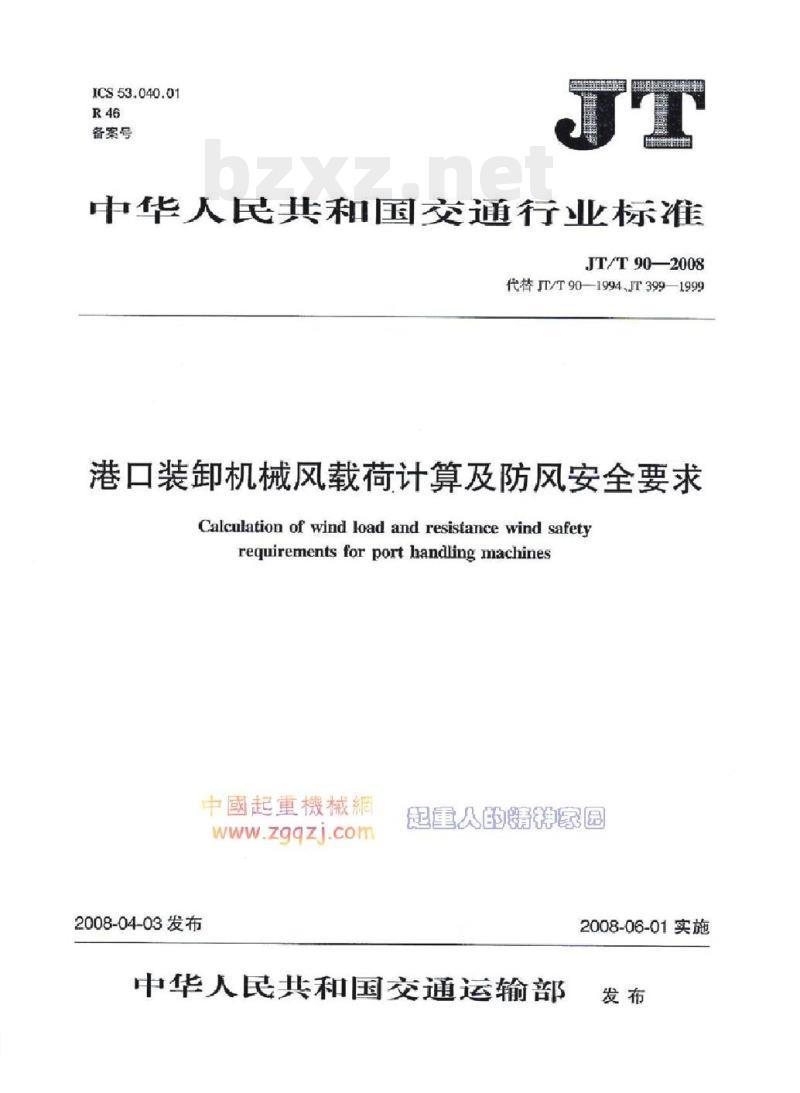

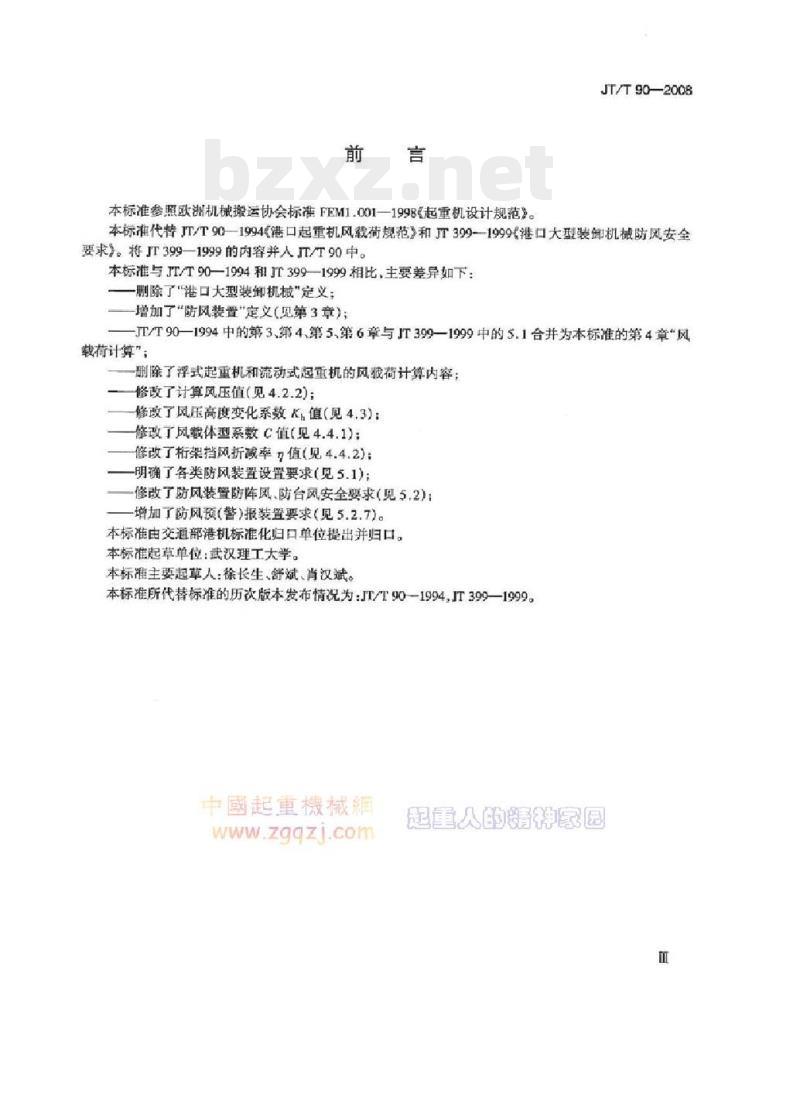

ICS 53.040.01 R46 备案号 中华人民共和国交通行业标准 JT/T 90—2008 代替 JT/T 90—1994、JT 399—1999 港口装卸机械风载荷计算及防风安全要求 Calculation of wind load and resistance wind safety requirements for port handling machines 2008-04-03发布 2008-06-01实施 中华人民共和国交通运输部发布 前言 本标准参照欧洲机械搬运协会标准FEM 1.001—1998《起重机设计规范》。本标准代替JT/T 90—1994《港口起重机风载荷规范》和JT 399—1999《港口大型装卸机械防风安全要求》，并将JT 399—1999内容并入本标准。 与原标准相比主要变化包括：删除“港口大型装卸机械”定义，增加“防风装置”定义；将原JT/T 90—1994的部分章节与JT 399—1999合并为“风载荷计算”章节；删除浮式起重机和流动式起重机风荷载计算内容；修改计算风压值；修改风压高度变化系数K值；修改风载体型系数C值；修改桁架挡风折减率；明确各类防风装置设置要求；增加防风预（替）报装置要求等。 本标准由交通部港机标准化归口单位提出并归口，由武汉理工大学起草完成。 主要起草人：徐长生、舒斌、肖汉斌。 1 范围 本标准规定了港口装卸机械的风载荷计算与防风安全要求。适用于露天装卸作业用港口装卸机械的风载荷静力计算，其他类型港口机械可参考使用。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，仅该版本适用；凡不注日期的引用文件，其最新版本适用。 GB/T 1228—2006 钢结构用高强度大六角头螺栓 GB/T 1229—2006 钢结构用高强度大六角螺母 GB/T 1230—2006 钢结构用高强度垫圈 GB/T 1231 钢结构用高强度螺栓连接副技术条件 GB/T 3811 起重机设计规范 GB/T 6067 起重机械安全规程 GB/T 11345 钢焊缝手工超声波探伤方法和分级 GB 50009 建筑结构荷载规范 3 术语和定义 3.1 防风装置 具有防风功能且安全有效的组件或器件。 4 风载荷计算 4.1 风载荷计算公式 风载荷计算公式如下： P = C K q A 式中： P —— 作用在港口装卸机械或物品上的风载荷（N）； C —— 迎风物体的风载体型系数； K —— 风压高度变化系数； q —— 计算风压（N/m²）； A —— 港口装卸机械或物品迎风面积（m²）。 4.2 风压值的确定与选取 4.2.1 风压与空气密度及风速有关，可按下式计算： q = 0.613 v² 式中： q —— 计算风压（N/m²）； v —— 计算风速（m/s）。 计算风压按空旷地区离地10m高度处计算风速确定。 4.2.2 计算风压分为三类： 第一类风压q1：港口装卸机械正常工作状态计算风压，用于电动机功率选择、机构阻力计算、零部件发热验算及疲劳强度计算； （后续内容原文未完整提供）
