【JT交通运输标准】 环氧涂层高强度钢丝拉索

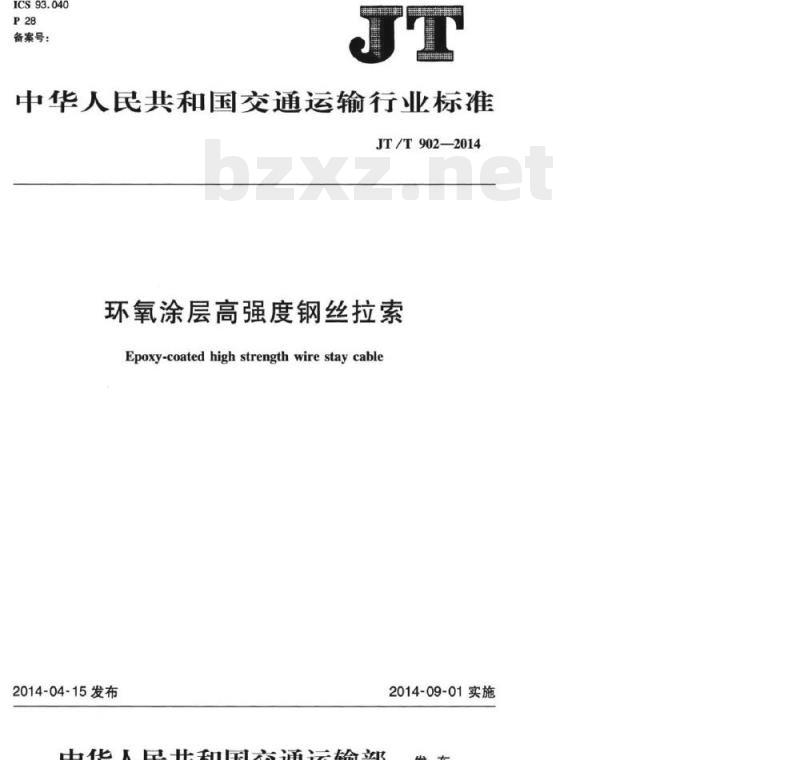

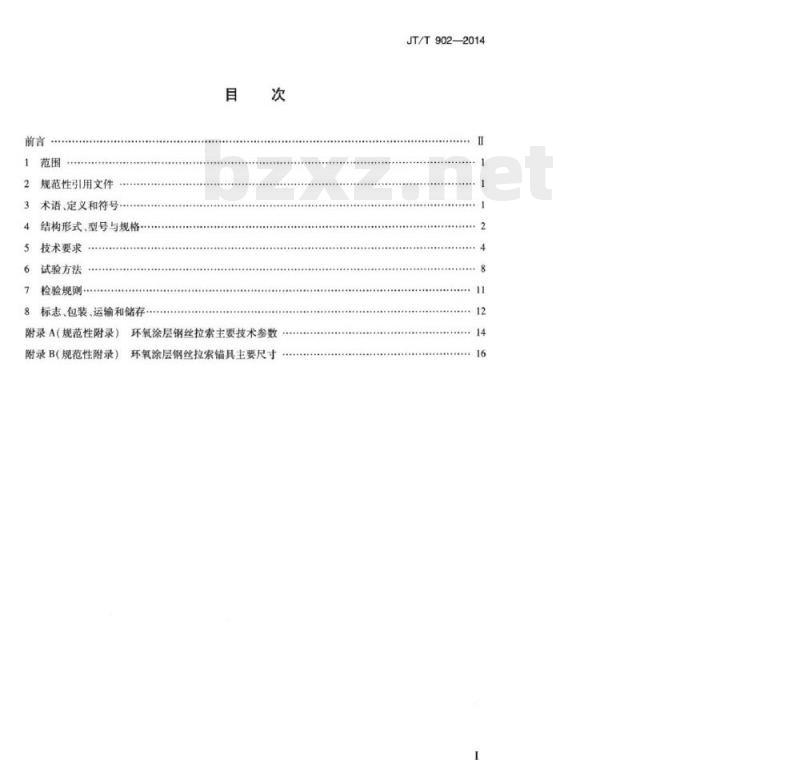

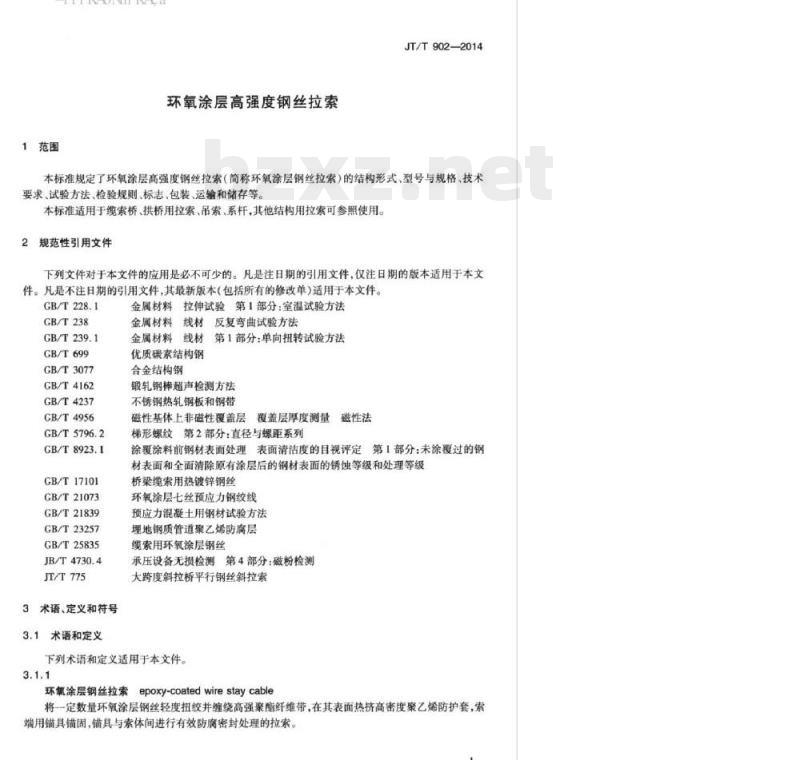

中华人民共和国交通运输行业标准 JT/T 902—2014 环氧涂层高强度钢丝拉索 Epoxy-coated high strength wire stay cable 2014-04-15 发布 中华人民共和国交通运输部 2014-09-01 实施 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由中国公路学会桥梁和结构工程分会提出并归口。本标准起草单位为江苏法尔胜缆索有限公司、中交公路规划设计院有限公司。本标准主要起草人为：赵军、衰洪、薛花娟、宁世伟、许春荣、周祝兵、冯芪、黄可彬、黄李骥、强强、张克、刘晓娣。 目次 1 范围 2 规范性引用文件 3 术语、定义和符号 4 结构形式、型号与规格 5 技术要求 6 试验方法 7 检验规则 8 标志、包装、运输和储存 附录A（规范性附录）环氧涂层钢丝拉索主要技术参数 附录B（规范性附录）环氧涂层钢丝拉索锚具主要尺寸 1 范围 本标准规定了环氧涂层高强度钢丝拉索（简称环氧涂层钢丝拉索）的结构形式、型号与规格、技术要求、试验方法、检验规则、标志、包装、运输和储存等。本标准适用于缆索桥、拱桥用拉索、吊索、系杆，其他结构用拉索可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T 238 金属材料线材反复弯曲试验方法 GB/T 239.1 金属材料线材 第1部分：单向扭转试验方法 GB/T 699 优质碳素结构钢 GB/T 3077 合金结构钢 GB/T 4162 锻轧钢 GB/T 4237 超声检测方法 GB/T 4956 不锈钢热轧钢板和钢带 GB/T 5796.2 磁性基体上非磁性覆盖层覆盖层厚度测量 磁性法 GB/T 8923.1 梯形螺纹 第2部分：直径与螺距 GB/T 17101 系列涂覆涂料前钢材表面处理 GB/T 21073 表面清洁度的目视评定 第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级 GB/T 21839 桥梁缆索用热镀锌钢丝 GB/T 23257 环氧涂层七丝预应力钢绞线 GB/T 25835 预应力混凝土用钢材试验方法 JB/T 4730.4 埋地钢质管道聚乙烯防腐层 JT/T 775 缆索用环氧涂层钢丝 3 术语、定义和符号 3.1 术语和定义 下列术语和定义适用于本文件。 3.1.1 环氧涂层钢丝拉索 (epoxy-coated wire stay cable) 将一定数量环氧涂层钢丝轻度扭绞并缠绕高强聚酯纤维带，在其表面热挤高密度聚乙烯防护套，索端用铺具铺固，铺具与索体间进行有效防腐密封处理的拉索。 3.1.2 公称破断索力 (nominal breaking load of the cable) 环氧涂层钢丝标准抗拉强度与索体钢丝净公称截面面积的乘积。 3.2 符号 下列符号适用于本文件。 A—索体钢丝束公称截面积，单位为平方毫米（mm²）； p—铺杯外径，单位为毫米（mm）； E—弹性模量，单位为兆帕（MPa）； F—弯曲疲劳试验时施加于拉索的横向力，单位为千牛（kN）； f—环氧涂层钢丝抗拉强度，单位为兆帕（MPa）； H—锚圈高度，单位为毫米（mm）； K—索力设计安全系数，由设计确定； L₀—环氧涂层钢丝拉索设计基准温度下无应力长度，单位为米（m）； L(P)—环氧涂层钢丝拉索承受张拉力P时的长度，单位为米（m）； L_anchor—锚杯长度，单位为毫米（mm）； L_error—环氧涂层钢丝拉索长度允许误差，单位为米（m）； ΔL—环氧涂层钢丝拉索对应于P、P'荷载下的长度变化值，单位为米（m）； P_breaking—环氧涂层钢丝拉索公称破断索力，单位为千牛（kN）； P_start—环氧涂层钢丝拉索弹性模量检测时的起始张拉荷载，单位为千牛（kN）； P_end—环氧涂层钢丝拉索弹性模量检测时的终止张拉荷载，单位为千牛（kN）； P_20—20%预张拉力，单位为千牛（kN）； T_stable—环氧涂层钢丝拉索长度测量时稳定均匀温度，单位为摄氏度（℃）； T_design—环氧涂层钢丝拉索设计基准温度，单位为摄氏度（℃）； M—锚具质量，单位为千克（kg）； α—环氧涂层钢丝拉索线膨胀系数，取 1.2×10⁻⁵/℃； η—环氧涂层钢丝拉索效率系数； σ_f—疲劳试验应力幅，单位为兆帕（MPa）； d—钢丝直径，单位为毫米（mm）。 4 结构形式、型号与规格 4.1 结构形式 4.1.1 环氧涂层钢丝拉索 4.1.1.1 环氧涂层钢丝拉索结构示意见图1。 4.1.1.2 环氧涂层钢丝拉索索体防护采用热挤双层高密度聚乙烯（HDPE）护套，代号为EPES，索体断面结构示意见图2。 索体断面结构组成：1—外层彩色高密度聚乙烯护套；2—内层黑色高密度聚乙烯护套；3—高强聚酯纤维带；4—环氧涂层钢丝；5—抗风雨措施；6—光面钢丝。 4.1.2 锚具 4.1.2.1 环氧涂层钢丝拉索锚固结构为冷铸闷头锚，采用螺纹调整拉索长度，其组成部件包括：1—盖板；2—分丝板；3—锚具；4—铺杯；5—铺垫板；6—预留管；7—连接件a；8—连接件b；9—密封胶圈；10—密封压环；11—聚乙烯热收缩套；12—环氧涂层钢丝拉索索体；13—拉索防护罩；14—拉索密封罩；15—密封填料；16—冷铸锚固填料；17—锚具保护罩。 4.1.2.2 为防止水渗入，拉索锚固端采用锚具保护罩，预埋钢管端采用锥形拉索防护罩和拉索密封罩。 4.2 型号 4.2.1 环氧涂层钢丝拉索型号表示方法如下：EPES [强度]-[直径]-[根数] 示例：109根直径7mm钢丝、抗拉强度1960MPa的环氧涂层钢丝拉索，其型号表示为EPES1960-7-109。 4.2.2 环氧涂层钢丝拉索锚具的型号表示方法如下：LMEPES [强度]-[直径]-[根数] 示例：109根直径7mm钢丝、抗拉强度1960MPa的环氧涂层钢丝拉索锚具，其型号表示为LMEPES1960-7-109。 4.3 规格 4.3.1 环氧涂层钢丝拉索主要技术参数见附录A。 4.3.2 环氧涂层钢丝拉索锚具主要尺寸见附录B。 5 技术要求 5.1 材料 5.1.1 环氧涂层钢丝 5.1.1.1 环氧涂层钢丝拉索采用直径7.0mm，抗拉强度为1770MPa、1860MPa和1960MPa的环氧涂层钢丝。其主要技术指标见表1。 表1 环氧涂层钢丝主要技术指标 项目 | 规定指标 (7.0mm 钢丝) ---|--- 公称直径 | 7.0±0.07 mm 不圆度 | ≤0.07 mm 公称截面积 | 38.5 mm² 理论质量 | 301 g/m 抗拉强度 | ≥1770, ≥1860, 1960 MPa 规定非比例延伸率(0.2%)强度 | ≥1580, ≥1660, 1770 MPa 疲劳应力幅 | 360, 410, 460 MPa 涂层厚度 | 0.3±0.1 mm 伸长率 | >4.0% 弹性模量 | (2.0±0.1)×10⁵ MPa 反复弯曲性能 | 不断裂 缠绕性能 | 不断裂 扭转性能 | ≥12次，不断裂 伸直性能(1000mm弦长) | ≤15 mm 自由翻升高度 | ≤150 mm 松弛率 | 1级应力松弛率≤7.5% (70%索力下1000h) 1级应力松弛率≤2.5% 注1：计算环氧涂层钢丝抗拉强度、规定非比例延伸率（0.2%）强度及弹性模量的钢丝面积为光面钢丝公称截面积。 注2：疲劳应力幅值是指应力上限在0.45 $f_{u}$ 条件下，进行2×10⁵次疲劳循环试验，钢丝不断裂的疲劳应力幅。 注3：松弛率是指钢丝在70%公称破断索力下，经1000h后的钢丝松弛率。
