【JT交通运输标准】 电动轮胎式集装箱门式起重机第2部分:刚性滑触线式

ICS03.220.40;53.020.20
备案号：

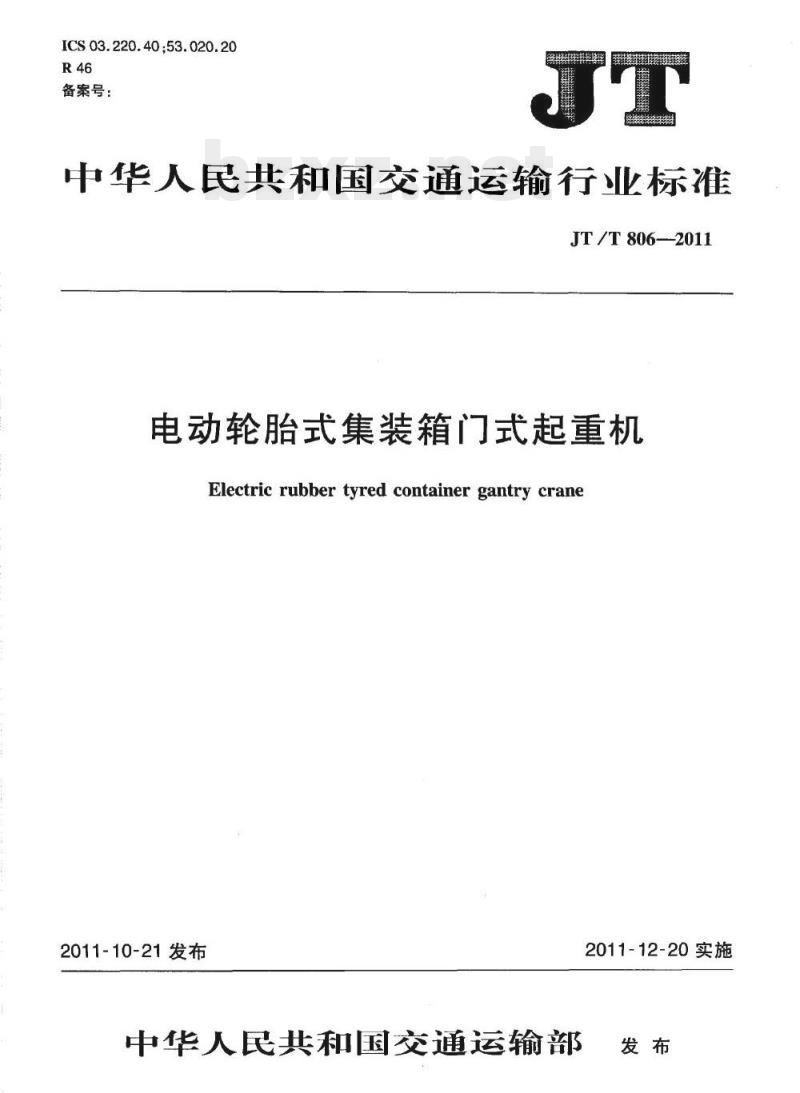

中华人民共和国交通运输行业标准JT/T 806--2011
电动轮胎式集装箱门式起重机
Electric rubber tyred container gantry crane2011-10-21发布
中华人民共和国交通运输部
2011-12-20实施

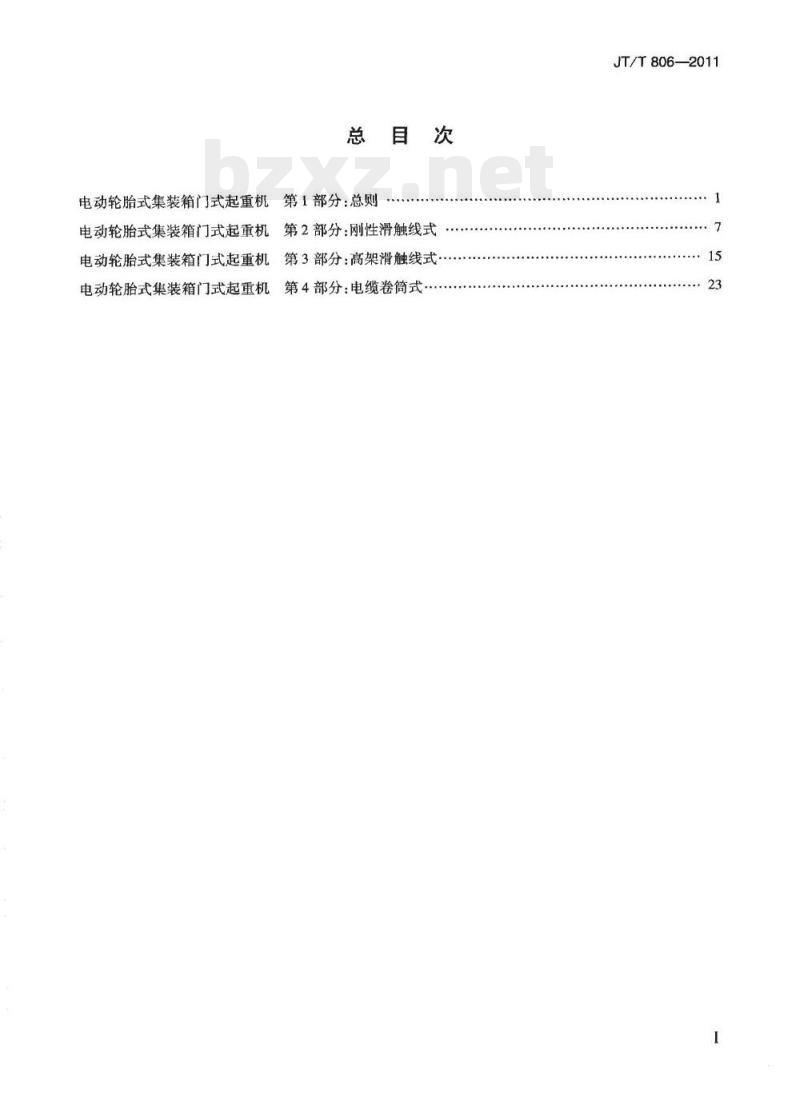

电动轮胎式集装箱门式起重机第1部分：总则电动轮胎式集装箱门式起重机第2部分：刚性滑触线式电动轮胎式集装箱门式起重机
第3部分：高架滑触线式
几第4部分：电缆卷筒式
电动轮胎式集装箱门式起重机
JT/T806—2011
ICS03.220.40;53.020.20
备案号：

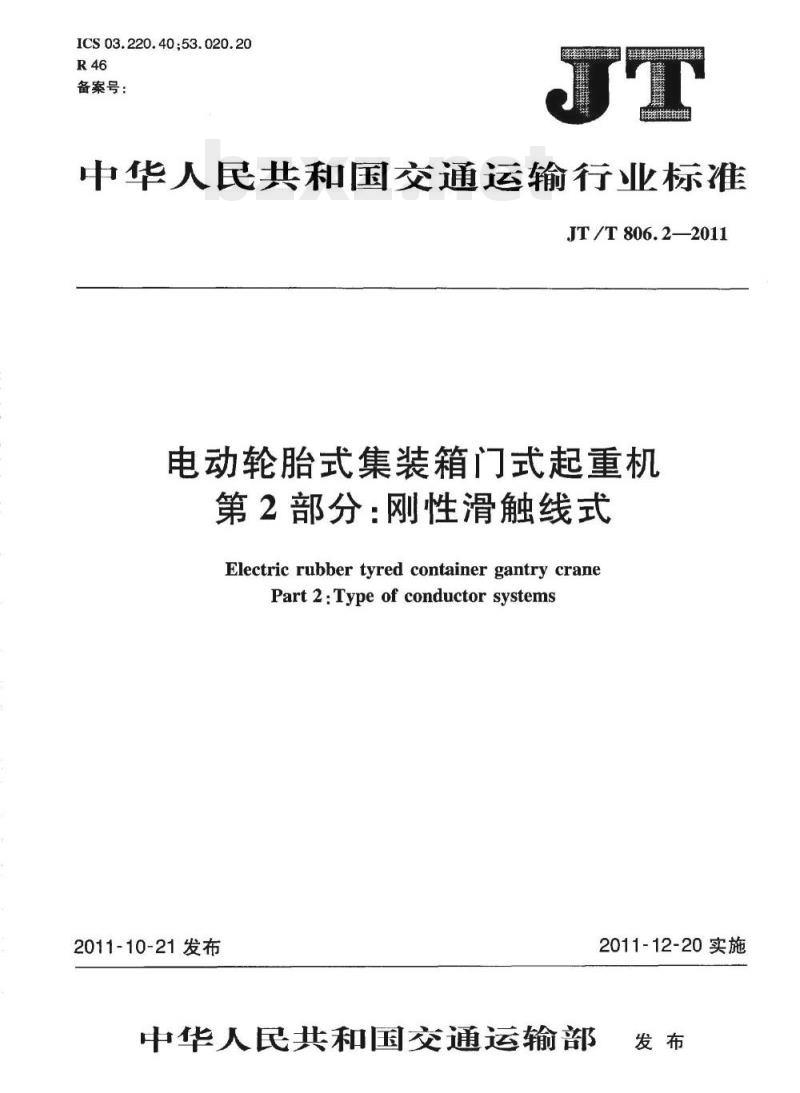

中华人民共和国交通运输行业标准JT/T 806.2—2011
电动轮胎式集装箱门式起重机
第2部分：刚性滑触线式
Electric rubber tyred container gantry cranePart2:Type of conductorsystems2011-10-21发布
中华人民共和国交通运输部
2011-12-20实施
规范性引用文件
技术要求
试验方法
检验规则
标志、包装和运输
JT/T 806.2-2011
JT/T806.2—2011
JT/T806《电动轮胎式集装箱门式起重机》分为四个部分：第1部分：总则；
第2部分：刚性滑触线式；
第3部分：高架滑触线式；
第4部分：电缆卷筒式。
本部分为JT/T806的第2部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由全国起重机械标准化技术委员会臂架起重机分技术委员会（SAC/TC227/SC4）提出并山口。
本部分起草单位：青岛港（集团）有限公司，交通运输部水运科学研究院、国际铜业协会。本部分主要起草人：陈树程、贾志平、张常杰、赵凯、李志建、王根。10
1范围
电动轮胎式集装箱门式起重机
第2部分：刚性滑触线式
JT/T806.2-—2011
JT/T806的本部分规定了刚性滑触线式电动轮胎式集装箱门式起重机（以下简称起重机）的技术要求、试验方法、检验规则、标志、包装和运输等。本部分适用于装卸符合GB/T1413规定的集装箱、外接电源并采用刚性滑触线供电的起重机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注口期的引用文件，仪注日期的版本适用于本义件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。CB4208
GB/T5905
GB/T8923
GB/T14783
GB50169
GB50205
GB50254
JB/T6391.1—2010
JT/T806.1
3技术要求
3.1一般要求
外壳防护等级（IP代码）
起重机试验规范和程序
低压成套开关设备和控制设备第2部分：对母线干线系统（母线槽）的特殊要求
涂装前钢材表面锈蚀等级和除锈等级轮胎式集装箱门式起重机
电气装置安装工程接地装置施工及验收规范钢结构工程施工质量验收规范
电气装置安装工程低压电器施工及验收规范滑接输电装置第1部分：绝缘防护型滑接输电装置建筑钢结构焊接技术规程
电动轮胎式集装箱门式起重机第1部分：总则3.1.1
起重机的设计、制造和使用应符合JT/T806.1的规定，3.1.2
钢结构部分应能有效防止集电小车在运动过程中冲出运行区域3立柱支架、行走轨道、中间支架和滑触线装置的中心线应平行，相互之间的平行度误差应在3.1.3
-10mm~10mm之间。
3.1.4集电小车和起重机之间的电缆宜设有快速接头装置。所用材料应考虑使用环境因素。3.1.5
起重机应设有集电小车的牵引装置。3.1.6
所有紧固件应具有足够的机械强度并有防松装置，且经防锈处理。起重机在运行时的偏差根据使用地点的不同而确定，通常宜不大于500mm。3.1.8
3.1.9箱区滑触线应采取防雷装置。）起重机有多处供电位置时，应设置联锁装置，确保只使用一个供电源。3.1.10
JT/T806.2—2011
3.2滑触线
3.2.1滑触线的截面应满足装卸工艺的要求。3.2.2供电方式可采用交流或直流供电方式。3.2.3滑触线的安装位置应便于维护和集电器的更换。3.2.4滑触线的安装应符合表1的要求。表1
检验项目
滑触线间平行度
滑触线与行走轨道的平行度
3.2.5滑触线安装应牢固可靠。
允许偏差
3.2.6集电器在滑触线上应接触良好，运行平稳，不出现严重打火花现象。3.2.7
单位为毫米
滑触线的安装应满足热胀冷缩的要求。当滑触线长度大于90m时，应设置温度补偿段。滑触线的防护等级应符合GB4208的要求。滑触线全线连接组装后，应符合GB7251.2的规定。3.2.9
3.2.10滑触线不应承载其他载荷。3.2.11
中性线N或PE线，应有明显的标志或颜色。PE线应与钢结构支架多点连接，每整根PE线应有一个可靠连接点。PE线应有断路保护装置。
对采用直流供电的起重机，应安装静电接地装置。滑触线所用导电材料应符合JB/T6391.1—2010的要求。3.3集电小车
集电小车应装有防冲撞、防冲出保护装置。集电小车行走轮和导向轮应转动灵活，不出现跳动、打滑等现象。行走轮和导向轮踏面材料宜采用软质耐磨材料。集电小车各电器元件及其安装应符合CB50254的规定。集电小车通断电设备应保证快速接头在插拔电时处于非带电状态。3.3.6
集电小车配电箱应符合以下要求：a)
配电箱各电器元件及其安装应符合GB50254的规定；配电箱应安装在小车中不易被碰撞的安全位置；配电箱与钢结构及集电小车行走通道的安全距离应不小于100mm；配电箱处的电压允许偏差应为公称值的±5%；配电箱应有良好的密封措施及防水性能，防护等级应不低于IP55。集电小车的表面防锈处理应符合GB/T8923的规定，不低于Sa21/2。3.4钢结构
钢结构的加工、涂装、安装等应符合GB50205、JGJ81、GB/T8923的要求。3.4.2立柱支架与地基之间宜采用法兰连接。3.4.3行走轨道与立柱支架之间的连接宜采用可调节式方式连接。3.4.4立柱支架及行走轨道应有足够刚度。12
3.4.5集电小车轨道应预留适当伸缩缝。3.4.6钢结构的安装应符合表2的要求。检验项目
各立柱与两端立柱连线的偏移量立柱与地面的不垂直度
行走轨道直线度（每3m）
允许偏差
检验项目
行走轨道总体水平度
轨道间距离
两轨道的不平行度（每3m）
钢结构支架应确保可靠接地，各项参数指标应符合GB50169的规定。3.4.7
3.4.8钢结构中应在适当位置设置闲置集电小车的固定装置。3.5快速接头
快速接头应满足电缆最大输送电流限值的要求。3.5.1
3.5.2快速接头的防护等级应不低了IP55。3.5.3快速接头宜具有插拔自动断电功能。3.5.4快速接头应有插接机械锁定装置。3.5.5快速接头插座上应设有接通或断开电源的开关。4试验方法
起重机的试验方法应符合JT/T806.1的规定。5检验规则
起重机的检验规则应符合JT/T806.1的规定。6标志、包装和运输
起重机的标志、包装和运输应符合JT/T806.1的规定。JT/T806.2--2011
单位为毫米Www.bzxZ.net
允许偏差
