【JT交通运输标准】 混凝土工程用透水模板布

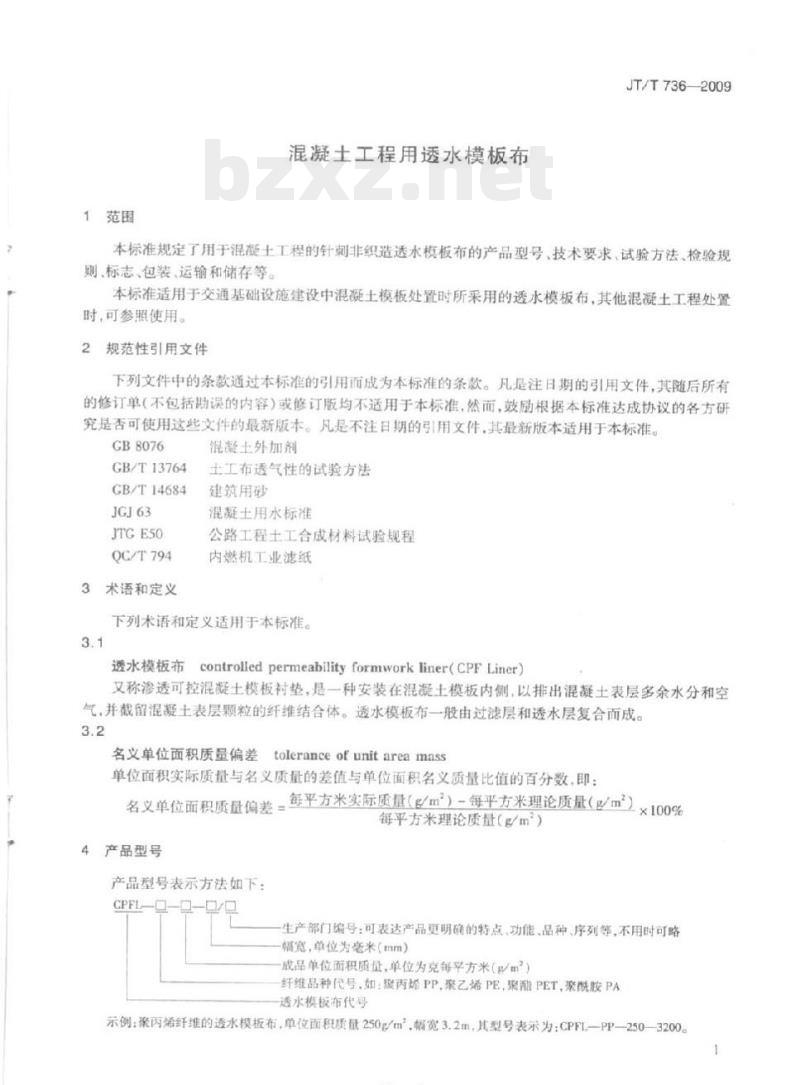

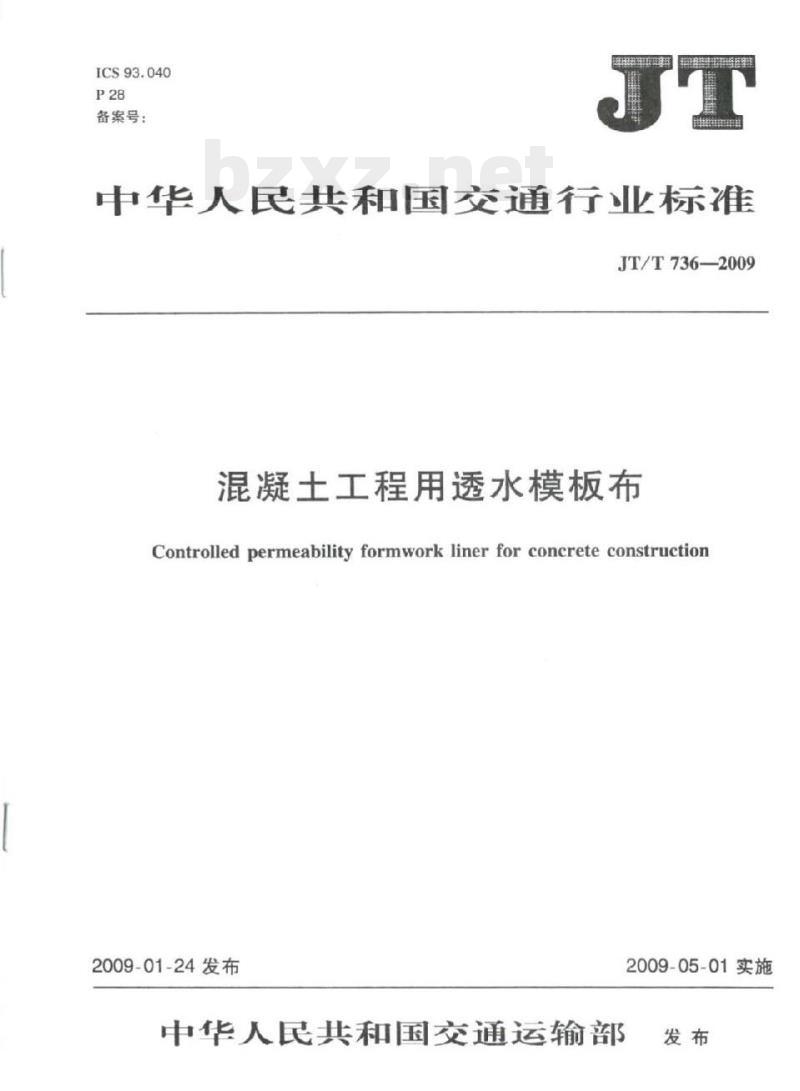

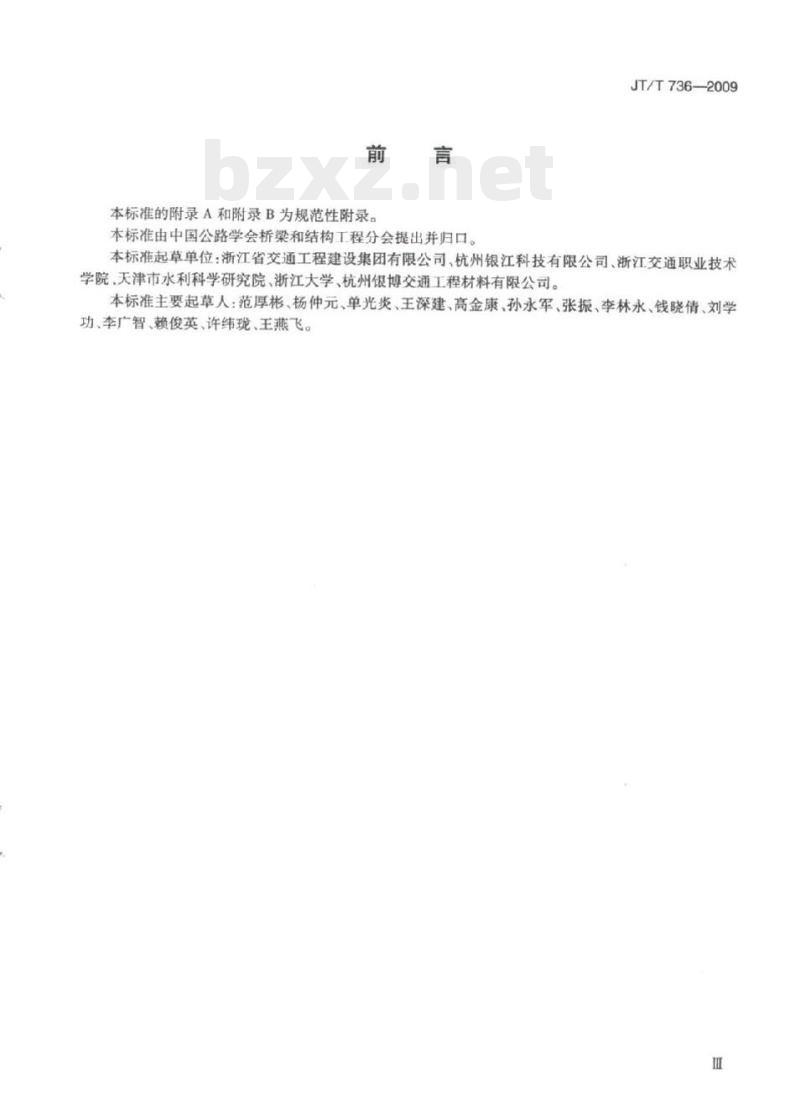

混凝土工程用透水模板布 (Controlled permeability formwork liner for concrete construction) JT/T 736—2009 发布日期：2009-01-24 实施日期：2009-05-01 发布单位：中华人民共和国交通运输部 前言 本标准由中国公路学会桥梁和结构工程分会提出并归口。本标准起草单位：浙江省交通工程建设集团有限公司、杭州银江科技有限公司、浙江交通职业技术学院、天津市水利科学研究院、浙江大学、杭州银博交通工程材料有限公司。本标准主要起草人：范厚彬、杨仲元、单光炎、王深建、高金康、孙永军、张振、李林永、钱晓倩、刘学功、李广智、赖俊英、许纬珑、王燕飞。 1 范围 本标准规定了用于混凝土工程的针刺非织造透水模板布的产品型号、技术要求、试验方法、检验规则、标志、包装、运输和储存等。本标准适用于交通基础设施建设中混凝土模板处置时所采用的透水模板布，其他混凝土工程处置时，可参照使用。 2 规范性引用文件 下列文件中的条款通过本标准的引用成为本标准的条款。凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 8076 GB/T 13764 GB/T 14684 JGJ 63 JT/T G 5011 QC/T 794 3 术语和定义 下列术语和定义适用于本标准。 3.1 透水模板布 (Controlled permeability formwork liner, CPFLiner)：又称渗透可控混凝土模板衬垫，是一种安装在混凝土模板内侧，以排出混凝土表层多余水分和空气，并截留混凝土表层颗粒的纤维结合体。透水模板布一般由过滤层和透水层复合而成。 3.2 名义单位面积质量偏差 (Tolerance of unit area mass)：单位面积实际质量与名义质量的差值与单位面积名义质量比值的百分数，即：(每平方米实际质量 (g/m²) - 每平方米理论质量 (g/m²)) / 每平方米理论质量 (g/m²) × 100% 4 产品型号 产品型号表示方法如下： CPFL—[生产部门编号]—[幅宽(mm)]—[成品单位面积质量(g/m²)]—[纤维品种代号] 示例：聚丙烯纤维的透水模板布，单位面积质量 250g/m²，幅宽 3.2m，其型号表示为：CPFL—PP—3200—250。 5 技术要求 5.1 内在质量 内在质量分为基本项和选择项。基本项的要求列于表1，其标准值为生产控制性指标。 表1 基本项技术要求 序号 | 项目 | 标准值 ---|---|--- 1 | 名义单位面积质量偏差 (%) | > -10 2 | 厚度 (mm) | > 0.6 3 | 厚度偏差 (%) | ± 15 4 | 幅宽偏差 (%) | ± 0.5 5 | 厚度压缩比 H (%) | 35 ~ 70 选择项包括刺破强力、抗紫外线性能、抗酸碱性能、垂直渗透系数等。对于根据需要采用加筋复合等特殊结构的产品，考核指标参照表1确定。 5.2 外观 5.2.1 透水模板布表面应光洁、平整、无污染。 5.2.2 外观疵点分为轻缺陷和重缺陷，要求见表2。 表2 外观要求 序号 | 缺陷名称 | 轻缺陷要求 | 重缺陷要求 ---|---|--- 1 | 永久性折痕 (mm) | 长度 ≤ 100 | 长度 > 100 2 | 杂物 (mm) | 软质：粗 ≤ 5；硬质：≤ 40 | 软质：粗 > 5；硬质：> 5 3 | 边不良 (mm) | ≤ 3000时，每500计一处 | > 3000时，≤ 0.25 4 | 破损 (mm) | | 5 | 刺破强力 (N) | 纵向 ≥ 250，横向 ≥ 200 | 5.2.3 每个包装单位透水模板布不允许存在重缺陷，轻缺陷每 100m² 应不超过 10 个。 6 检验及试验方法 6.1 外观质量 目测检验，一般检验产品过滤层。 6.2 试验方法 按表3的要求进行。 表3 内在质量试验方法 序号 | 项目 | 试验方法 ---|---|--- 1 | 名义单位面积质量 | JT/T G 50111 2 | 厚度 | JT/T G 50111 3 | 幅宽 | JT/T G 50112 4 | 厚度压缩比 | JT/T G 50113 5 | 过滤层平均孔径 | JT/T G 50112 6 | 透气性 | QC/T 794 7 | 排水能力 | GB/T 13764 8 | 保水能力 | GB/T 13764 附录A（规范性附录）透水模板布排水能力试验 A.1 仪器设备及材料 A.1.1 砂浆搅拌机：容积 30L~100L，转速为 18r/min~22r/min。 A.1.2 天平：称量 30kg，感量 1g。 A.1.3 集水装置：收集从模板中渗透出的水。 A.1.4 水泥：符合 GB 8076 要求的基准水泥。 A.1.5 砂：符合标准 GB/T 14684 要求的细度模数为 2.6~2.9 的中砂。 A.1.6 水：符合 JGJ 63 要求的混凝土拌和用水。 A.1.7 试模：200mm×200mm×500mm (高)。 A.1.8 其他：胶水、铲、尺。 A.1.9 透水模板布透水量测试装置：见图A.1。 [图A.1 透水模板排水量测试装置剖面示意图：1-钢模；2-透水模板布；3-排水槽；4-透水模板布过滤层（光面）；5-透水模板布透水层（毛面）] A.2 试验步骤 A.2.1 将试验所用透水模板布（毛面）用胶水均匀地粘贴在试模内侧，粘贴时必须保证模板粘贴面平整、光滑，透水模板布宜超出模板 20mm，铺设后模板面应平整、无折叠、无凹凸。 A.2.2 砂浆配制：按水泥：砂：水=1:2.5:0.5 的配合比进行制作。砂浆搅拌好后立即投入试模振捣抹面，记时，利用集水装置收集从模板中渗出的水，并记录 1.5h 的排水体积 V (L)。以上试验宜在温度 20℃±2℃、空气相对湿度 45%~70%条件下进行。 A.2.3 试验组数：应进行三次以上平行试验。 A.3 结果计算 A.3.1 排水能力 p 按下式计算： p = V / S 式中：p 为排水能力，单位为升每平方米 (L/m²)，计算结果精确到小数点后三位；V 为排水量，单位为升 (L)；S 为透水模板布面积，单位为平方米 (m²)。 A.3.2 计算三次试验排水能力的平均值 P，精确到 0.01L/m²；同时计算出标准差 σ 和变异系数 C_v。 附录B（规范性附录）透水模板布保水能力试验 B.1 仪器设备及材料 B.1.1 天平：量称大于 500g，感量 0.01g。 B.1.2 钢尺：刻度至毫米，精度为 0.5mm。 B.2 试样制备 B.2.1 取样：按规程 JT/T G 501101 的有关规定取样。 B.2.2 试样尺寸和数量：裁取边长为 400mm 的正方形试样五块，裁剪和测量的精度为 1mm。 B.2.3 试验要求：试样应清洁，表面无污物，无可见损坏或折痕。 B.2.4 环境要求：常压下，温度 20℃±2℃，空气湿度 45%~70%。 B.3 试验步骤 B.3.1 用天平称取试样干质量 ma。 B.3.2 将试样完全浸入 20℃±2℃ 水中，浸泡 15min 后取出，两端固定垂直悬挂至试样在 90s 内不连续滴水为止。 B.3.3 用天平测量透水模板布湿质量 mb。 B.4 结果计算 B.4.1 保水能力 r 按下式计算： r = [(mb - ma) / (S * rho)] * 10^-3 式中：r 为保水能力，单位为升每平方米 (L/m²)，计算结果精确到小数点后三位；mb 为试样湿质量，ma 为试样干质量，S 为试样面积，单位为平方米 (m²)，rho 为水的密度，取 1.0g/mL。 B.4.2 计算五块试样保水能力的平均值，精确到 0.01L/m²；同时计算出标准差 σ 和变异系数 C_v。平均值、标准差 σ 和变异系数 C_v 按规程 JT/T G 501102 的规定计算。 B.4.3 试验最终结果以平均值下计算。 B.5 试验报告 试验报告应包括以下内容： a) 试样名称、规格； b) 试验结果； c) 试验环境条件； d) 试验日期； e) 试验中规定应注明的情况； f) 任何偏离规定程序的详细说明。
