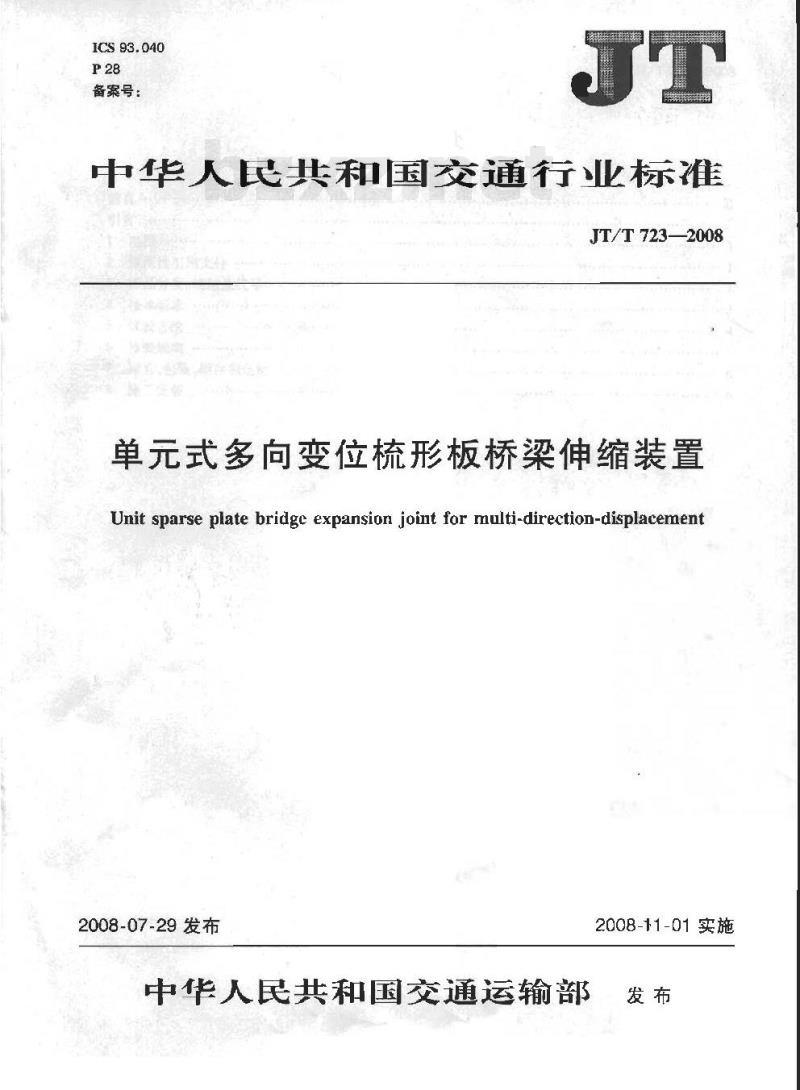

【JT交通运输标准】 单元式多向变位梳形板桥梁伸缩装置

ICS 93.040
备案号：
中华人民共和国交通行业标准
JT/T723—2008
单元式多向变位梳形板桥梁伸缩装置Unit sparse plate bridge expansion joint for multi-direction-displacement2008-07-29 发布
中华人民共和国交通运输部
2008-11-01实施

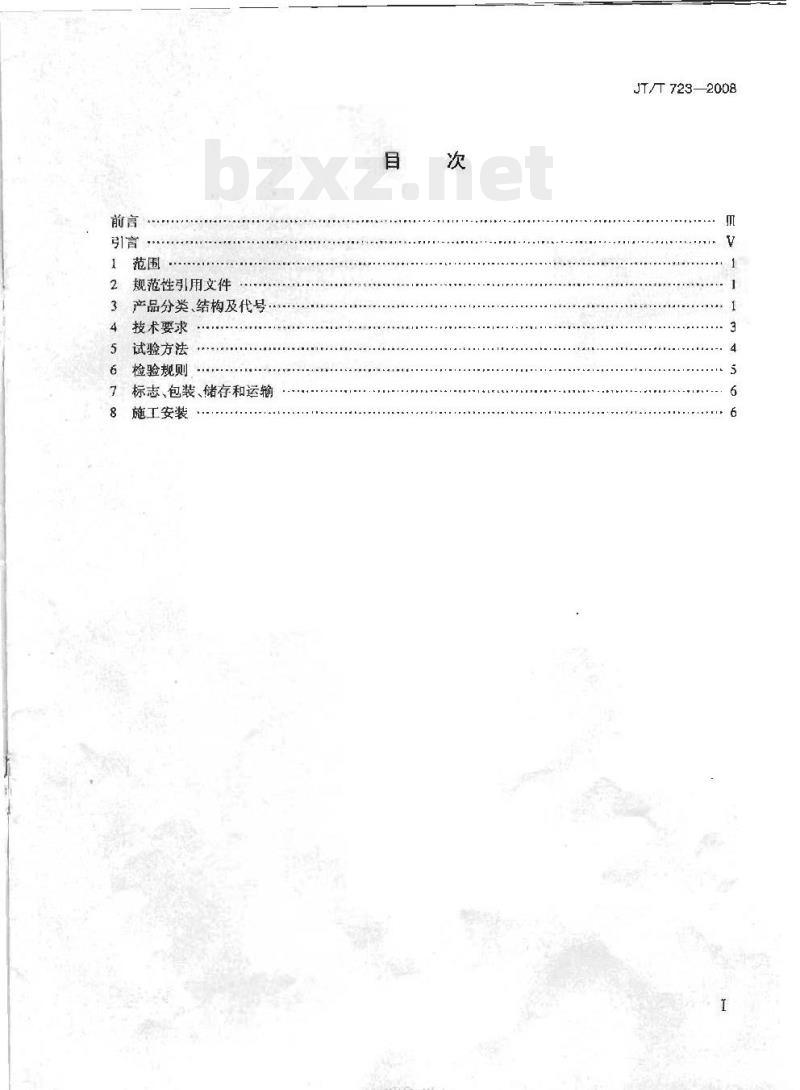

2规范性引用文件
3产品分类、结构及代号：
4技术要求
5试验方法
6检验规则
7标志、包装、储存和运输
施工安装
JT/T 7232008

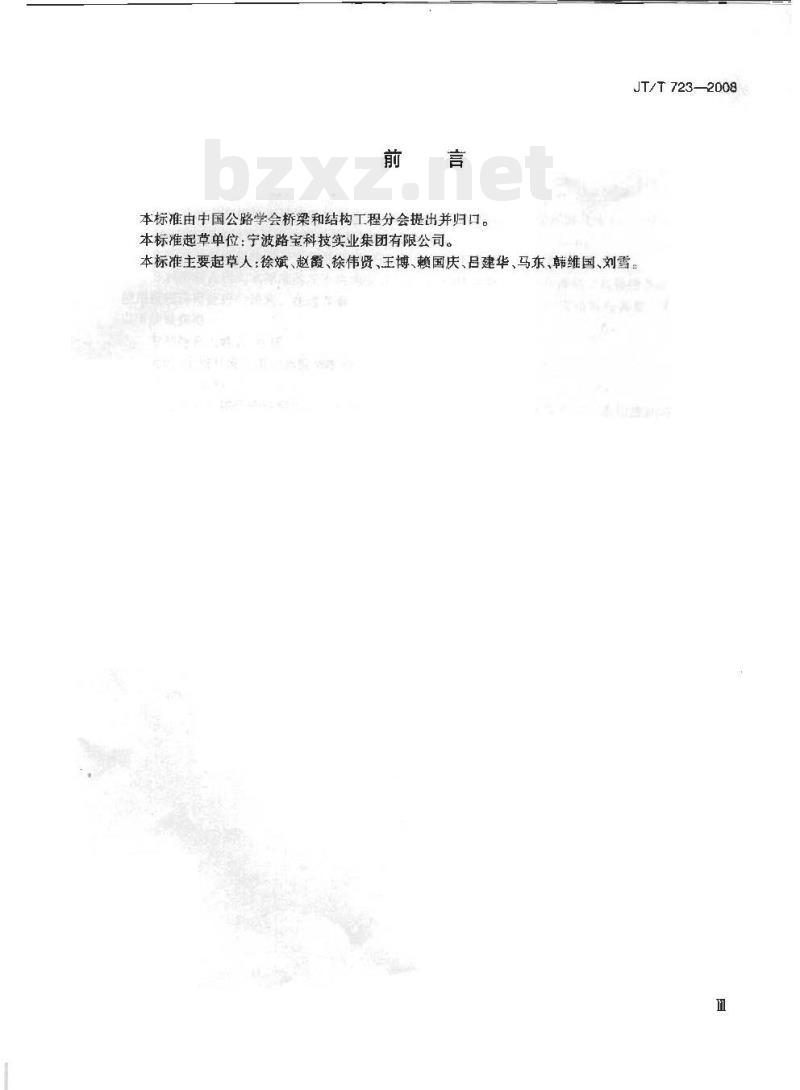

本标准由中国公路学会桥梁和结构工程分会提出并归口。本标准起草单位：宁波路宝科技实业集团有限公司。JT/T 7232008
本标准主要起草人：徐斌、赵霞、徐伟贤、王博、赖国庆、吕建华、马东、韩维国、刘雪m

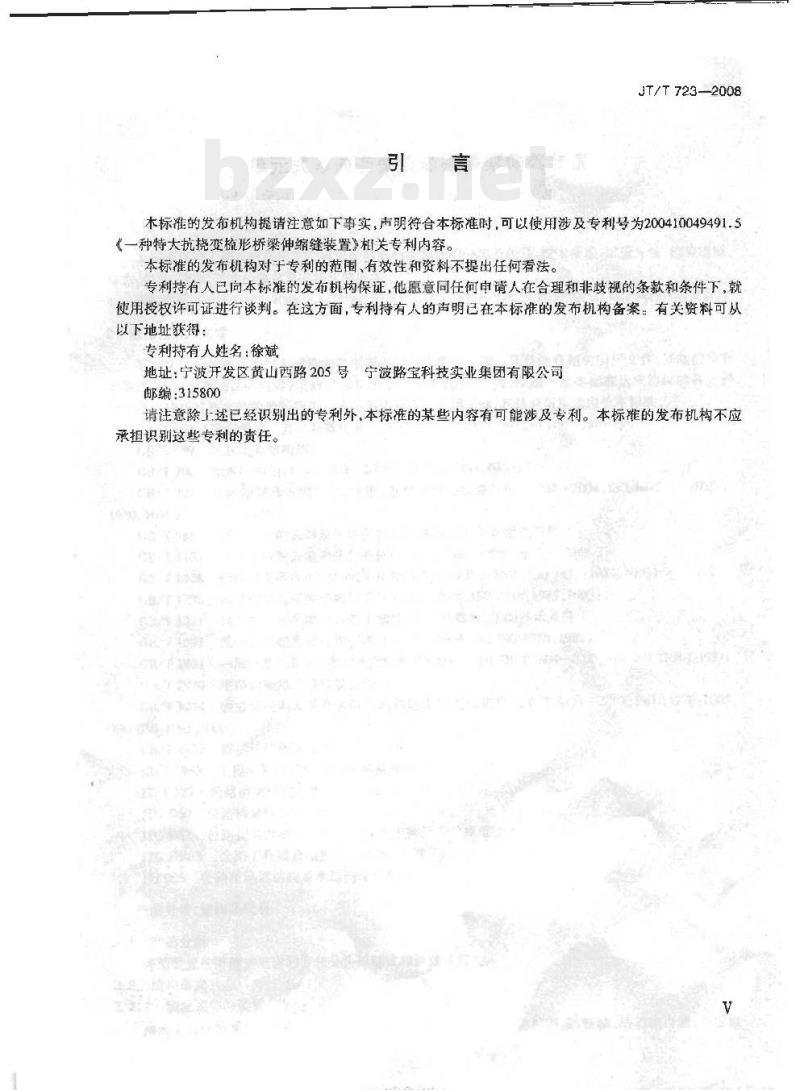

引老言
JT/T723-2008
本标准的发布机构提请注意如下事实，声明符合本标准时，可以使用涉及专利号为200410049491.5《一种特大抗挠变梳形桥梁伸缩缝装置》相关专利内容。本标准的发布机构对于专利的范围、有效性和资料不提出任何看法。专利持有人已向本标准的发布机构保证，他愿意同任何申请人在合理和非歧视的条款和条件下，就使用授权许可证进行谈判。在这方面，专利持有人的声明已在本标准的发布机构备案，有关资料可从以下地址获得：
专利持有人姓名：徐斌
地址：宁波开发区黄山西路205号宁波路宝科技实业集团有限公司邮编：315800
请注意除上述已经识别出的专利外，本标准的某些内容有可能涉及专利。本标谁的发布机构不应承担识别这些专利的责任。
YYKAoNrKAca

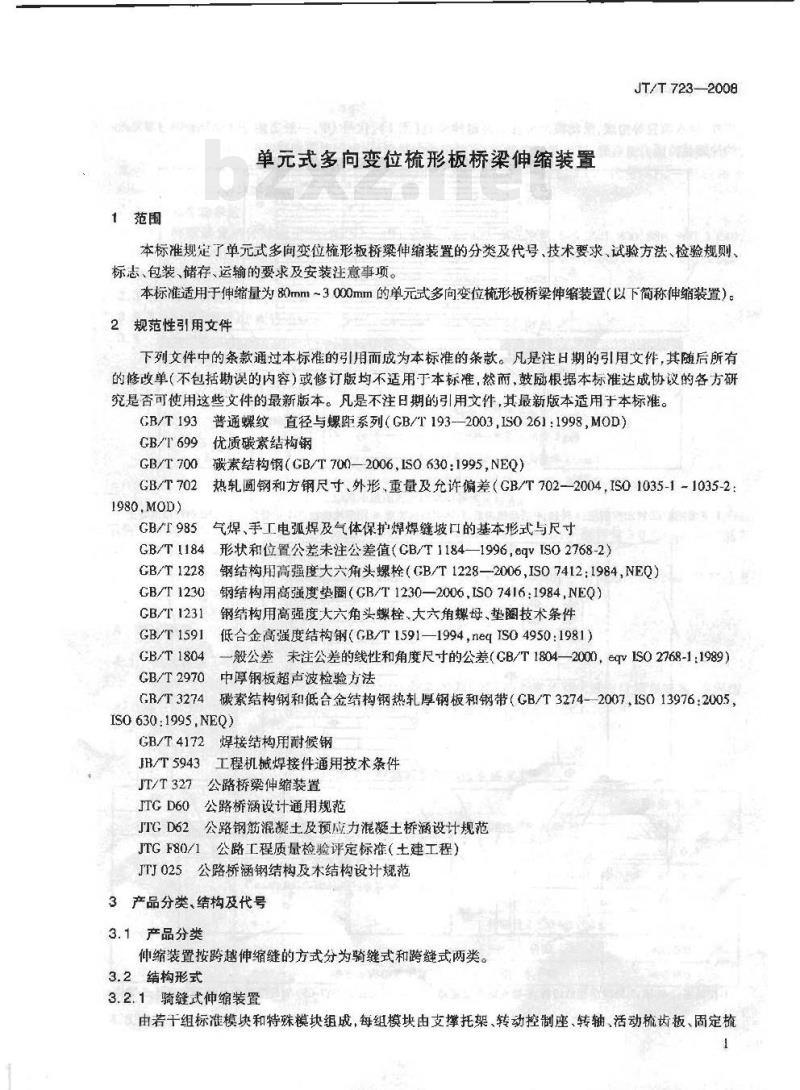

1范围
JT/T 723-2008
感维经图
单元式多向变位梳形板桥梁伸缩装置品
本标准规定了单元式多向变位梳形板桥梁伸缩装置的分类及代号，技术要求，试验方法、检验规则、标志、包装、储存、运输的要求及安装注意事项。本标准适用于伸缩量为80mm~3000mm的单元式多向变位梳形板桥梁伸缩装置（以下简称伸缩装置）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。CB/T193普通螺纹直径与螺距系列（GB/T193--2003,IS026):1998,MOD）CB/T699优质碳素结构钢
GB/T700
GB/T702
1980,MOD)
GB/T985
碳素结构钢（GB/T700—2006,ISO630:1995,NEQ）热轧圆钢和方钢尺寸、外形、重量及允许偏差（GB/T702—2004,IS01035-1-1035-2气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T 1184
GB/T1228
CB/T1230
CB/T1231
GB/T 1591
CB/T1804
CB/T2970
GB/T 3274
形状和位置公差未注公差值（CB/T1184—1996,eqvIS02768-2）钢结构用高强度大六角头螺栓（GB/T1228—2006，ISO74121984NEQ）钢结构用高强度垫圈（GB/T1230—2006，IS07416：1984NE0）钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件低合金高强度结构钢（GB/T1591—1994negIS04950:1981）一般公差未注公差的线性和角度尺寸的公差（CB/T1804—2000，EqVIS02768-1:1989）中厚钢板超声波检验方法
碳素结构钢和低合金结构钢热轧厚钢板和钢带（CB/T3274-2007.IS013976：2005IS0630:1995.NEQ)
焊接结构用耐候钢
GB/T4172
JB/T5943工程机械焊接件通用技术条件JT/T327公路桥梁伸缩装置
JTGD60公路桥涵设计通用规范
JTGD62公路钢筋混凝土及预应力混凝土桥涵设计规范JTGF80/1公路工程质量检验评定标推（土建工程）JTJ025公路桥涵钢结构及木结构设计规范3产品分类、结构及代号
3.1产品分类
伸缩装置按跨越伸缩缝的方式分为骑缝式和跨缝式两类3.2结构形式
3.2.1骑缝式伸缩装置
由若干组标准模块和特殊模块组成，每组模块由支撑托架、转动控制座、转轴、活动梳齿板、固定梳1
JT/T723--2008
齿板、导水装置等组成，活动梳齿板直接跨越伸缩缝（图1）代号QF，一般适用于1080mm3.000mm的伸缩量范围。
主桥梁体
骑缝式伸缩装置结构示意图
引桥桑体
1-支摔托架：2-转动控制座；3-转轴：4-活动梳齿板;5-导水结构装置;6-固定梳齿板；7-T形螺栓组：8-C50钢纤维混凝土图2跨缝式伸缩装置结构示意图
1-控制座：2-转拍：3-跨缝活动梳齿板：4-导水结构装置：5-滑板；6-固定梳齿板：7-C50销纤维混凝上：8-预理钢筋：9-柔体3.2.2跨缝式伸缩装置
JT/T723—2008
由若干组标准模块和特殊模块组放，每组模块由控制座、跨缝活动梳齿板、固定梳齿板，导水装置等组成，伸缩梳齿完全在伸缩缝一侧而用轴转跨缝板直接跨越伸缩缝（图2），代号KF，一般适用于80mm~1000mm的伸缩量范围。
3.3产品主要餐数
3.3.1伸缩装置的伸缩量分为:80、120、160、240、320、400、480、560.640、720、800、880、960、10401 120、1200,1280,1 360、1440,1520,1 600,1 680,1 760,1 840、1 920,2 000,2 080,2 160,2 240.2 3202400.2480.25602640.2720.2800.2880.2960.3000mm3.3.2伸缩装置的向转角分级为0.010.02、0.03、0.04.0.05rad。3.3.3伸缩装置的平面转角分级为0.01、0.02、0.030.04.0.05rad。3.4产品代号
产品代号表示方法如下：
平面转角，单位为弧度（rad）
竖向转角，单位为殖度（red）
伸缩量范围，单位为毫米（mm）分类代号：嘣缝式，QF；跨缝式，KF产口名称代号RB
示例1：仲缩量为480mm的骑缝式多向变位伸缩装置，竖转角±0.03rad，平面转角±0.03rad，其产品名称代号表示为RB0F480/±0.03/±0.03。示例2：伸缩量为480mm的跨缝式多向变位伸缩装置，竖向转角±0.02rad，平面转角±0.01rad，其产品名称代号为RBKF480/±0.02/±0.01。4技术要求
4.1设计要求
伸缩装置的结构设计，应按照JTGD60JTGD62和JTJ02S的规定和要求进行计算和验算，确保结构各部件安全、可靠、耐久。结构设计应方便排水，易于更换，便于施工。4.2整体性能要求
伸缩装置整体性能要求见表1。
表1伸缩装置整体性能要求
序号國
4.3材料要求
拉伸、压缩时最大水平摩阻力（kN/m）伸缩量80-720
拉伸、压缩时最大竖向偏差（mm）容许转角偏差(rad)
4.3.1伸缩装置中使用的钢材应满足如下要求：伸缩量 800 ~1 440
伸缩量1520-2240
伸缩量 2 320 3 000
水平向
性能要求
JT/T7232008
a）梳形板钢材应符合GB/T699CB/T700.GB/T1591、CB/T3274的规定，用于加工跨缝钢齿板的钢材应按CB/T2970的规定进行抽样探伤后方可使用：b）当工作温度在-25℃~60℃时，应采用不低于Q345C钢材；当工作温度在-40℃~60℃时，应采用不低于Q345D钢材。沿海桥梁和跨海桥梁的伸缩装置应采用重防腐涂装体系：金属喷涂+重防腐涂漆：c）钢材应提供该批钢材化学成分分析报告和力学性能检验报告：d）圆钢方钢，角钢等应符合GB/T702的规定：e）普通螺栓的应满足CB/T193的要求，高强螺栓的力学性能应满足GB/T1228GB/T1231的要求：f）不锈钢板应符合JT/T327的有关规定。4.3.2伸缩装置使用的弹性橡胶的物理机械性能应满足JT/T327的有关规定。4.3.3伸缩装置中使用的黏结剂，聚四氟乙烯板材、硅脂等材料应符合JT/T327的规定。4.4尺寸偏差要求
4.4.1伸缩装置中使用的钢构件应按设计图纸要求加工制造，其偏差应满足设计要求。未注公差尺寸的加工件其极限偏差应符合GB/T1804的V级规定：未注形状和位置的公差应符合GB/T1184中的L级规定。
4.4.2钢材沿长度方向的平面度公差应满足不大于1.0mm/m的要求，全长平面度公差应满足不大于5mm/10m的要求，扭曲度不大于1/1000；4.5外观质量
伸缩装置使用的钢板、齿板等外观应光洁、平整，表面不得有大于0.3mm的凹坑、麻点、裂纹、结疤、气泡和夹杂，不得有机械损伤。钢板、齿板的表面边缘均应刨成圆角，不应为直角边。钢板、齿板表面长度大于0.5mm的毛刺应清除。齿板前缘半段的纵向上表面应有不小于2%o的竖向倾角。钢板和齿板上表面应有防滑纹或防滑钉。
4.6组装要求
4.6.1伸缩装置应在工厂进行试组装。4.6.2伸缩装置待组装的部件，应有工厂质检部门的合格标记，外购件或协作厂加工部件，应有合格证书方可进行组装，不合格构件不能进行装配。4.6.3在组装过程中，所用的螺，螺钉、垫片、钢板等构件，应清洁，不应有碰伤。4.6.4凡待组装构件表面应平整、清洁，去除铁屑、毛刺、油污，除锈后，均应进行有效防护处理。4.6.5齿板不允许焊接。加工中采用的其他焊接件的焊缝高度应满足设计要求，焊缝应采用气体保护焊，焊缝不得出现裂纹、夹渣、未熔合和未填满弧坑，同时焊缝应避免过厚、错位和母材烧伤等缺陷，焊接技术应符合GB/T985和JB/T5943的规定。4.6.6伸缩装置组装后，在伸缩范国内任一位置，同一断面处两边齿板的高差：当仲缩量为80mm~720mm时，应不大于1.0mm；当伸缩量为800mm~360mm时，应不大于1.5mm：当伸缩量为1440mm~2000mm时，应不大于2.0mm；当伸缩量为2080mm~3000mm时，应不大于2.5mm。4.6.7在正位最大压缩量时，齿板纵向间隙应不小于30mm，横向间隙应不小于2mm，最大拉伸量时齿板的搭接长度为伸缩量的10%，但不得小于30mm。5试验方法
5.1整体性能试验
5.1.1试样
试验设备应能对整体组装后的仲缩装置进行试验。如果受试验设备限制，不能对整体伸缩装置进行试验时，应取单元加工宽度不小于2m组装试样进行试验。4
YKAONIKAca
5.1.2试验方法
伸缩装置的整体性能试验应按下列要求进行：&）整体试验应在制造厂或专门试验机构中进行JT/T7232008
b）对整体组装的伸缩装置进行性能试验时，应将伸缩装置试样两边的锚固系统用定位螺栓或其他有效方法固定在试验平台上；c）伸缩装置应进行拉伸、压缩试验，测定水平摩阻力及最大竖向偏差：进行竖向及水平转角试验，测定对转角的适应性。
5.2原材料
5.2.1钢材
a）钢材的性能试验，应按GB/T1591、GB/T4172规定的方法进行：b）螺栓、螺母、垫片、销钉等零部件试验，应按照CB/T193、GB/T1228CB/T1230、CB/T123L的有关方法进行。免费标准下载网bzxz
5.2.2橡胶
橡胶物理试验应按JT/T327的要求进行。5. 3 尺寸偏差
伸缩装置的尺寸偏差，应采用标定的钢直尺，游标卡尺，平整度仪、水准仪等测量，应取单元组装件进行量测后，并取其平均值。
5.4外观质量
产品外观质量，应用目测方法和相应精度的量具进行捡测。6检验规则
6.1 检验分类
伸缩装罩检验分为进厂原材料检验、出厂检验和型式试验。6.1.1进厂原材料检验
伸缩装置加工用原材料及外加工件进厂时进行的验收检验。益形型钢板应逐件进行外观检验。
螺栓、螺母，垫片、销钉等钢材和橡胶原材料应每批随机选择六件进行检验。中品6.1.2 出厂检验
伸缩装置每批产品交货前应进行检验，出厂检验应由工厂质检部门进行，确认合格后方可出厂。6.1.3型式检验
有下列情况之一时，应进行型式试验，试验应随机选择三个完整单元件逐项进行：a）新产品或老产品转厂生产的试制定型鉴定；b）正常生产后，生产设备、生产流程、材料有较大改变，可能影响产品性能时；c）停产半年以上，恢复生产时：d）重要桥梁工程或用量较大的桥梁工程用户提出要求时；e）国家质量监督机构要求时。
6.2检验项目及要求
6.2.1每批伸缩装置用原材料进厂检验应满足如下要求：卡
）钢材的基本尺寸、平面度、外形、外观、机械性能、表面粗糙度及螺栓、螺母、垫片、销钉等钢材的性能应满足4.3.1和设计的要求；b）橡胶的物理机械性能应满足JT/T327的要求。6.2.2（每单元）伸缩装置的出厂检验应满足如下要求：）外形尺寸应满足4.4和设计的要求，外观质量应满足4.5的要求，组装精度应满足4.6.6和5
JT/T723--2008
4.6.7的要求：
b）每批产品宜有一道伸缩装置取2个~3个单元件进行组装试验，并应满足表1的要求。6.2.3伸缩装置的型式试验应满足如下要求：a）原材料检验应满足6.2.1的要求b）出厂检验应满足6.2.2的要求；c）整体性能检验应满足表1的规定。6.3判定规则
6.3.1原材料进厂检验中发现不合格时，应更换，不合格的原材料不能用于伸缩装置产品生产。6.3.2出厂检验时，若有一项指标不合格，则应从该批产品中再随机抽取双倍试样，进行复检，若仍有一项不合格则判定该批产品不合格6.3.3型式检验时，试样整体项目试验的性能指标应全部满足要求为合格。若检验项目有一项不合格，则应从该批产品中再随机抽取双倍试样进行复检，若仍有一项目不合格，则判定该批产品不合格。
7标志、包装、储存和运输
7.1标志
公回换康
维花风保见店
7.1.1伸缩装置应有明显标志、其内容包括产品厂名、批号、生产日期和检验员代号。7.1.2包装箱外应注明产品名称、规格、体积、重量及储存、运输时的注意事项。7.2包装
7.2.1伸缩装置应根据分类、规格及货运重量规定成套包装，但可采用不同的包装方式。不论采用何种包装方式，都应捆扎包装平整、牢固可靠，如有特殊要求，可由厂方与用户协商确定，7.2.2出厂时应附有产品质量合格证明文件和整体性能检验报告，并附有安装使用注意事项及说明书。技术文件须用塑料薄膜装袋封口，以免受潮影响使用。7.3储存和运输
7.3.1储存产品的库房应干燥通风，产品应离热源1m以上，不与地面直接接触，伸缩装置应存放整齐、保持清洁，严禁与酸、碱、油类，有机溶剂等相接触，也不应露天堆放。7.3.2产品在运输中，应避免阳光直接暴晒、雨淋雪浸，并应保持清洁，防止变形，且不能与其他有害物质相接触，注意防火。
8施工安装
8.1施工安装前，应按照设计图纸提供的尺寸，核对梁、板端部及桥台处安装仲缩装置的预留槽的尺寸，并应详细阅读安装注意事项及产品说明书。根据安装时实际温度经计算调整后的伸缩缝所需宽度在桥梁两端准确标出缝区边沿位置。切挖缝区混凝土预留槽直至设计安装深度。并挖时，不得破坏桥梁主体，不得将缝区以外的沥青路面或水泥混凝土路面破坏。8.2将细装好的”U”形螺栓组吊装就位，就位应者虑便于安装伸缩止水胶带，并根据梁端缝隙，调整“U\形螺栓组的直线度后定位。根据桥面标高，调整“U\形螺栓组平整度和安装标高，如不符合设计要求应及时调整，并用固定钢筛将托架与预埋钢筋点焊定位。经检查一切符合要求后，将“U\形螺栓组与预埋筋焊接牢固，如“U”形螺栓组无法与锚筋连接时，应与桥面铺装钢筋焊牢并植筋与其焊接，以确保连接牢固。
8.3使用有关材料将梁板缝间间隙塞满，并采取相应临时固定措施。焊接安装止水胶带托架的角钢。安装伸缩橡胶止水带。
8.4吊装固定梳形板就位，通过螺栓将梳形板与“U形螺栓组连成一体，螺帽应用加力杆一次性打紧。8.5在缝区控制座上安装带有多向变位饺的活动跨缝板，通过螺栓与槽区预留钢筋焊死，并由专人复6
TKANLKA
检螺丝是否拧紧不能有漏或松动现象JT/T723—2009
B.6将缝区两侧1m范围内的路面清扫干净，并用塑料薄膜或其他材料覆盖，防止浇混凝土时污染路面并在浇注混凝土前喷洒适量水，以保证新老混凝土能很好地结合。8.7在混凝土预留槽内，应浇注C50钢纤维混凝土或C50以上强度等级的混凝土或C50环氧树脂混凝十填充捣实，并用铝合金尺将混凝土面刮平，使混凝土面与两侧路面接平。清理施工现场，酒水覆盖养护混凝土。
8.8用固定销钉紧固或电焊焊死上部螺母并灌入环氧树脂。8.9仲缩装置的安装，应防止产生梳齿不平扭曲及其他的变形，严格控制由于伸缩方向的误差及横向伸缩等原因造成梳齿之间的间愿偏差，在最高温度时，梳齿间横向间隙不应小于20m，齿板间隙不i小于15mm。
8.10伸缩装置两侧预留槽混凝土强度在未达到设计要求前不得开放交通。伸缩装置施工验收应按照JTGF80/I规定进行。8.11
中华人民共和国
交通行业标准
单元式多向变位梳形板桥梁伸缩装置JT/T 7232008
人民交通出版社出版发行
北京市朝阳区安定门外外馆斜街3号）(100011
各地新华书店经销
北京交通印务实业公司印刷
版权专有不得翻印
开本：880×12301/16印张：1字数：15千2008年9月第1版
2008年9月第1次印刷
印数：0001-3000册定价：10.00元统—书号：15114-1243
TYKADNIKACa
