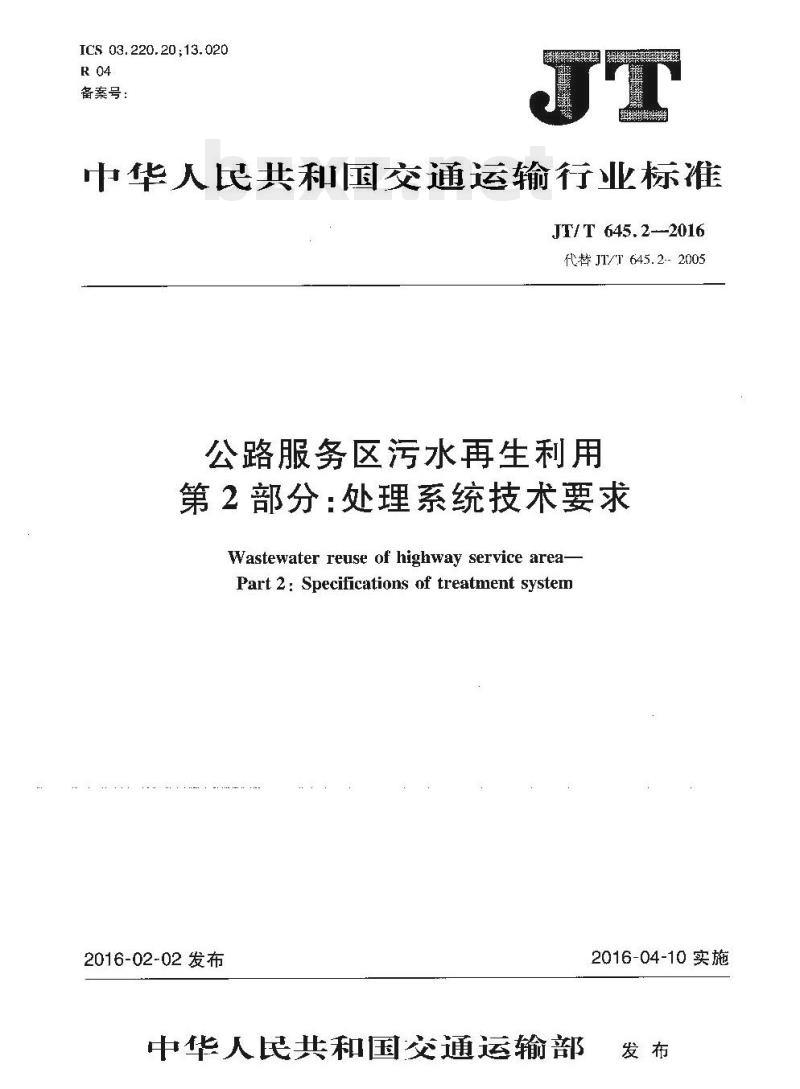

【JT交通运输标准】 公路服务区污水再生利用第2部分:处理系统技术要求

ICS03.220.20:13.020
备案号：
中华人民共和国交通运输行业标准JT/T645.2--2016
代替JT/T645.2-2005
公路服务区污水再生利用
第2部分：处理系统技术要求
Wastewater reuse of highway service area-Part 2: Specifications of treatment system2016-02-02 发布
中华人民共和国交通运输部
2016-04-10 实施

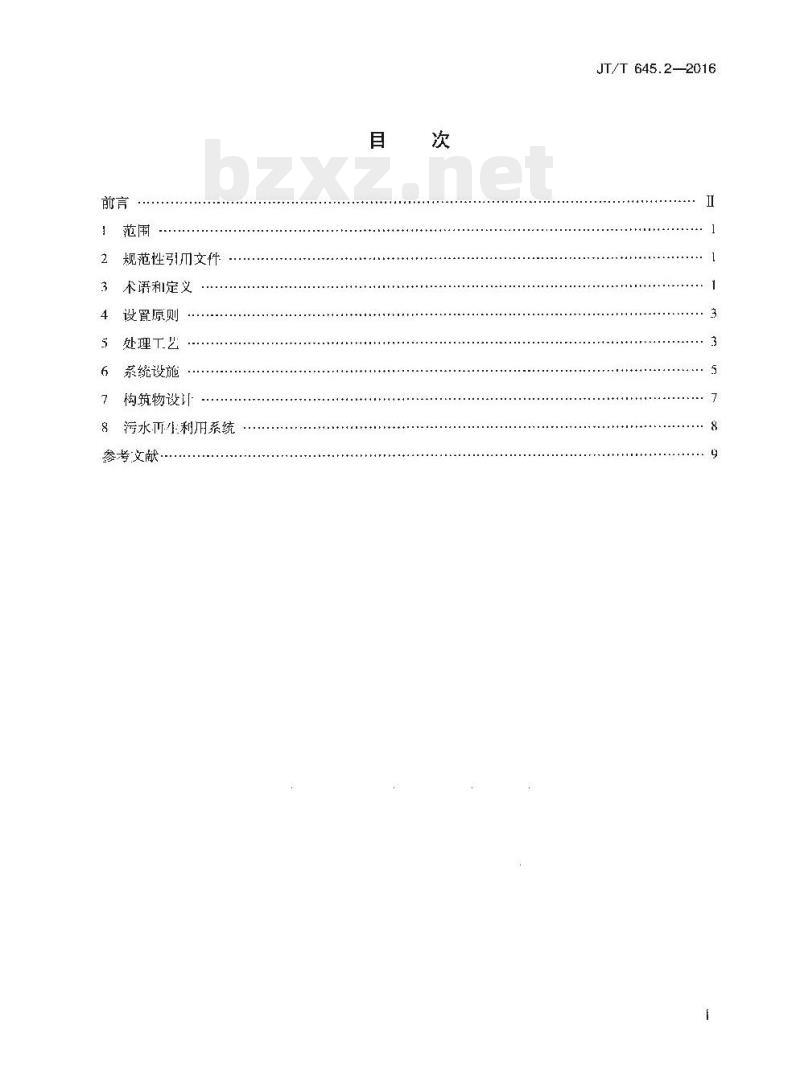

规范性引川文件
术语和定义
设置原则
处理工艺
系统设施
构筑物设计
污水亚准利用系统
参考支南
JT/T645.2—2016
JT/T 645.2—2016

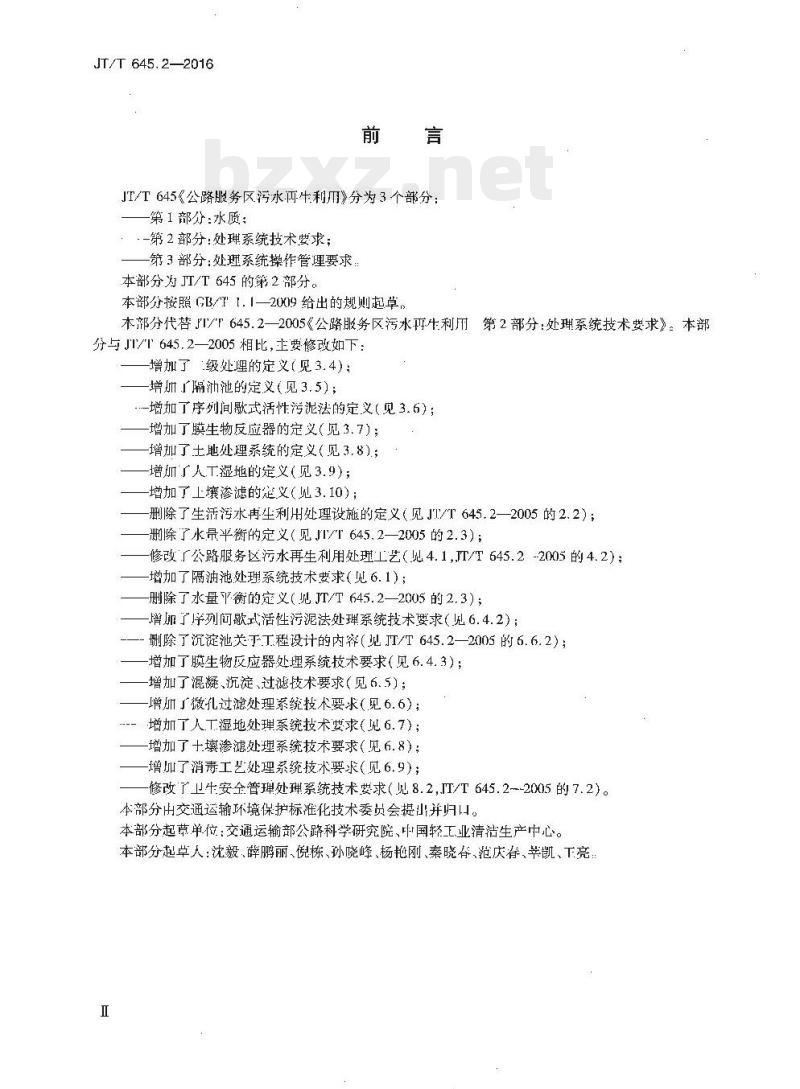

JT/T645《公路服务区污水再牛利用》分为3个部分：第1部分：水质：
：-第2部分：处系统技术要求；第3部分：处理系统操作管理要求：本部分为JT/T645的第2部分。
本部分按照GB/T「.1—2009 给出的规则起草,本部分代苔IT/T645.2—2005《公路服务区污水再牛利用第2部分：处理系统技术要求》：本部分与JT/T645.2—2005相比，主要修改如下：增加了级处理的定义（见3.4）：增加广隔池池的定义（见3.5）；-增加了序列间歇式活性污泥法的定义（见3.6）；-增加了膜生物反应器的定义（见3.7）；增加了土地处理系统的定义（见3.8）；增加厂人工湿地的定义（见3.9）；增加了上壤渗滤的定义（见3.10）；删除了生活浮水再生利用处理设施的定义（见JT/T645.2—2005的2.2）；删除了水量平衡的定义（见JT/T645.2—2005的2.3）；修改厂公路服务区污水再生利用处理工艺（见4.1,TT/T645.2-2005的4.2）；增加了隔油池处理系统技术要求（见6.1)；删除了水量平衡的定义（见JT/T645.2—2005的2.3）；增加了序列问歇式活性污泥法处理系统技术要求（见6.4.2）；删除了沉淀池关于工程设计的内容（见JT/T645.2—2005的6.6.2）；增加了膜生物反应器处埋系统技术要求（见6.4.3)；增加了混凝、沉淀、过滤技术要求（见6.5）；增加广微孔过滤处理系统技术要求（见6.6)；增加了人工湿地处理系统技术要求（见6.7）；增加了十壤渗滤处理系统技术要求（见6.8）；增加了消毒工艺处理系统技术要求（见6.9）；修改卫牛安全管理处理系统技术要求（见8.2,JT/T645.2~-2005的7.2）。本部分出交通运输环境保护标准化技术委员会提山并归山。本部分起草单位：交通运输部公路科学研究院、中国轻工业清洁生产中心。本部分起草人：沈毅、薛鹏丽、倪栋、孙晓峰、杨艳刚、秦晓春、范庆脊、毕凯、下亮I

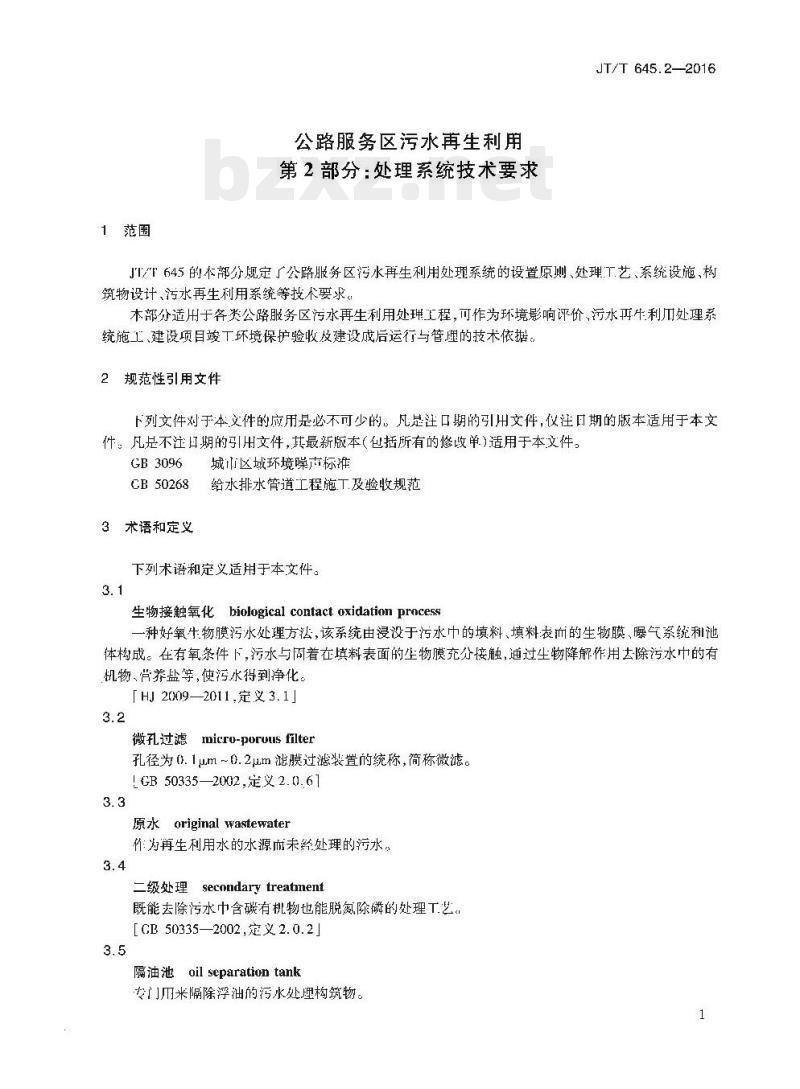

1范围
公路服务区污水再生利用
第2部分：处理系统技术要求
JT/T 645.2—2016
JT/T645的本部分规定公路服务区污水再生利用处理系统的设置原则、处理.T艺、系统设施、构筑物设计，污水再生利用系统等技术要求。木部分适用于各类公路服务区污水再生利用处理工程，可作为环境影响评价，污水再牛利川处理系统施工、建设项目竣工环境保护验收放建设成后运行与管理的技术依据。2规范性引用文件
下列文件对于本义件的应用是必不可少的，凡是注口期的引用文件，仅注日期的版本适用于本文件：凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件：GB3096
城市区域环境噪市标雅
CB50268
给水排水管道工程施工及验收规范3术语和定义
下列刻术语和定义适用于本文件，3.1
生物接触氧化biologicalcontactoxidationprncess-种好氧牛物膜污水处理方法，该系统由漫没于污水中的填料、填料而的生物膜、曝气系统利池体构成。在有氧条件下，污水与固着在填料表面的生物膜充分接触，迪过生物降解作用去除污水中的有机物、骨养盐等，使污水得到净化。「HJ 2009—2011,定义 3. 1]
微孔过滤micro-poruusfilter
孔径为0.1um~0.2m滤膜过滤装置的统称，简称微滤。I GB 50335—2002,定义 2. 0. 613.3
原水original wastewater
作为再生利用水的水源而未经处理的污水。3.4
I secondary treatnent
二级处理
既能去除污水含碳有机物也能脱氮除麟的处理工艺[CB50335—2002,定义2.0.2]
隔油池oil separation tank
专门川米隔除浮油的污水处理构筑物。1
JT/T 645.2—2016
[HJ580—2010,定义3.8]

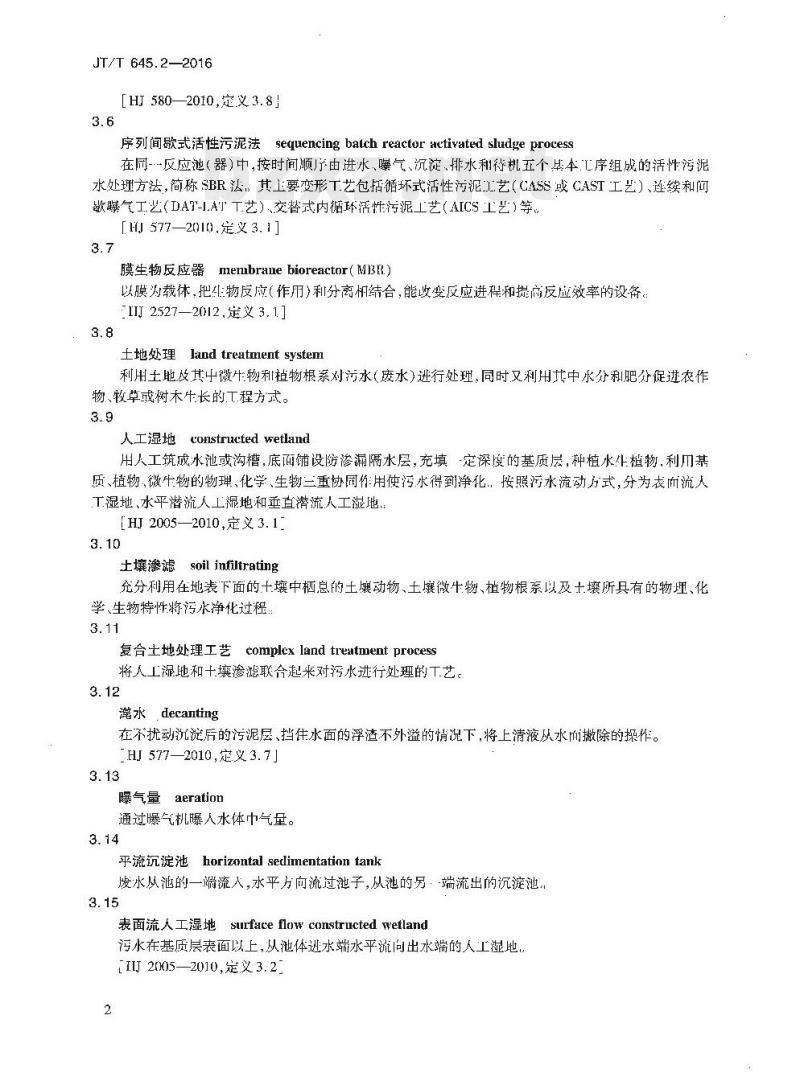

序列间歇式活性污泥法sequencingbalchreactor activated sludgeprocess在同-反应池（器）中，按时间顺序由进水、曝气、沉淀、排水和待机五个本汇序组成的活性污泥水处理方法，简称SBR法，其上要变形T艺包括循环式活性污泥工艺（CASS或CAST工艺）连续和间曦气工艺（DAT-IATT艺）交替式内循环活性污泥工艺（AICS工艺）等。[H 577—2010,定义3, 1]
膜生物反应器membrae bioreactor(MBR）以膜为载体，把任物反应（作用)和分离相结合，能收变反应进程和提高反应效率的设备。IIJ2527—2012.定义3.1]
土地处理land treatnient system利用土地及其中微升物利植物根系对污水（废水)进行处理,同时又利用其中水分和肥分促进农作物、牧草或树木牛长的工程方式。3.9
人工湿地constructedwetland
用人工筑成水池或沟槽，底面铺设防渗漏隔水层，充填·定深度的基质层，种植水生植物.利川基质、植物微牛物的物理，化学、生物三重协同作用使污水得到净化：按照污水流动方式，分为衣而流人工湿地、水平潜流人工湿地和垂直潜流人工漩地。[HJ 2005—2010,定义 3. 1-
土壤渗滤soilinfiltrating
充分利用在地表下面的十壤中栖息的土壤动物、土壤微牛物、植物根系以及士壤所具有的物埋、化学、生物特性将污水净化过程
复合土地处理工艺
complex land treatment process将人工湿地和十壤渗滤联合起来对污水进行处理的工艺，3.12
滢水decanting
在不扰动沉淀后的污泥层、挡住水面的浮渣不外溢的情况下，将上清液从水而撤除的探作。_HJ 577—2010,定义 3. 7|
曝气量aeration
通过爆气机曝人水体巾气量。
平流沉淀池horizontal sedimentation tank废水从池的一端流入，水平方向流过池子，从池的另·端流出的沉淀池。3.15
表面流人工湿地surface flow constructed wetland污水在基质层表面以上，从池体进水端水平流向出水端的人工涩地，[IU 2005—2010,定义3.2
水平潜流人工湿地horizontal subsurfaceflow constructed wclland污水在基质层表询以下，从池体进水端流向出水端的人下湿地：[ HI 2005—2010,定义 3. 3]
垂直潜流人工湿地vertical subsurfaceflowconstructedwctland污水垂直通过池体中基质层的人工凝地：HI 2005—2010,定义 3. 4 1
深度处理advanecdtreatnent
JT/T 645.2—2016
进一步去除三级处理未能完全去除的污水中杂质的疗化过程，深度处望通常由以下单元技术优化组合而成：混凝、沉淀（澄清、气浮）过滤活性炭吸附、脱氨、离子交换、膜技术，膜尘物反应器、曝气生物滤池、臭氧氧化、消毒及自然净化系统等，1CB 50335—2002,定义 2. (1.34设置原则
4.1污水再十利川工程设计应做好对服务区污水回川的调查工作，再生水处理工艺的选择及上要构筑物的纽成，成根据再生水原水的水质，水量等因素进行设：工程设计之前，宜进行污水生利用试验，或借鉴已建工程的运转经验，选择合理的再生处理工艺、处理规模，保证总体的社会效益、经济效益利坏境效益，
4.2污水回用系统的深度处理应按照技术先进、经济合理的原则，进行污水处理单技术优化合，
4.3污水回用系统处理设施应根据当地实际情况，选择易了维护、适合当地气候特征的污水处理丁艺.
4.4污水再牛利川产生的污泥,按国家现行相关标准逃行处理、4.5污水再生利用工程应确保水质安全水量可靠，5处理工艺
5.1再生处理工艺
5.1.1好氧生物处理法
公路服务区污水再生好氧生物处理法包含以下内容u）生物接触氧化与深度处理相结介，其工艺流程如图1所示：化粪泄
储水池
调节池
再生利用水
初沉池
生物接触氧化与深度处理相结合工艺流程图图1
接触氧化
深度处理
JT/T 645.2--2016
序列间掀式活性污泥法与微孔过滤相结合，其工艺流程如图2所示；h)
化粪池
调节池
图 2SBK 与微孔过滤相结合工艺流程图膜生物反应器，其T艺流程如图3所示。化粪池
2土地处理
调节池
初沉池
图3膜生物反应器处理工艺流程图公路服务区污水再生土地处理包含以下内容：人工凝地处理工艺，其工艺流程如图4所示；a?
化粪池
储水池
调节池
再生利用水
图4人工湿地处理工艺流程图
土壤渗滤处理工艺，其工艺流程图如图5所示；化粪池
调节池
图5土壤渗滤处理工艺流程图
）复合土地处理工艺，其工艺流程如图6所示。4
微孔过滤
储水池
储水池
初沉池
土壤渗滤
储水池
再生利用水
再生利用水
稳定塘
人工湿地
消毒池
再生利珀水
5.2化粪池管理
化粪池
储水泄
调节池
再牛利用水
图6复合土地处理工艺流程图
上壤漆滤
般中水回用
消毒泄
JT/T 645.22016
人工泥地
特殊中水回用
化粪池根据实际情况，,3个月或半午消理一次，化粪池残渣拖运至垃坡填埋场填埋处理6系统设施
6.1隔油池
6.1.1隔油段的有效水深应不小十2m，池体超高应不大丁0.4m。6.1.2配水孔孔口流速应为20mm/~50mm/s6.1.3在寒冷地区，集汕管及溺汕池宜设置加热设施。6.1.4隔油池废测成送有危废处理资质的单位进行处置，6.2格栅
6.2.1格栅在运行过程中,齿靶、传动机构等运动部件应运转灵活、平稳，无卡滞、碰撞、梗阻、异声等现象，整机运行平稳可靠。
6.2.3在正常下况条件下，格栅平均无故障运行时间应不少于2000h。6.3调节池
6.3.1根据工艺设要求设置预曝气管进行预曝气，曝气量不官小于0.6m/（m2·h）。6.3.2采地面设置的，底部应设有集水坑和泄水管，池底应有不小于2%的坡度，坡间集水坑，池壁应设置爬梯和溢流水管。采川地下设置的，顶部应设置入孔和直通地而的排气管。6.3.3调节池的调节容积按日处理水量35%～50%计算。6.4生物处理
6.4.1接触氧化
6.4.1.1供氧方式立采用鼓风机加爆气装置，水下曝气机或其他曝气设备=6.4.1.2接触氧化池的水力停留时间,应根原水水质情况和出水水质要求确定,但不宜小于4h6.4.1.3接触氧化池采用挂膜、无毒、耐用、比表面积人、维护简便的固定填料戒悬浮填料，采川固定填料的，安装高度不小于211；采用悬浮填料的，装填体积不成小」池容积的25%6.4.1.4接触氧化池的曝气量可按B0D么除负荷算，宜为40m/kg~80m/kg0s6.4.2序列间歇式活性污泥法
6.4.2.1进水水温宜为12℃~35℃，pI1值宜为6~9，BO1)/COcr的值有不小于0.3。5
JT/T 645.2—2016
6.4.2.2有去除氨氮安求时,进水总碱度（以CaCO,计)/氮氮的值了不小于7.14,不能满足时应补充碱度（以GaCO,计）。
6.4.2.3应保证SBR反成池且有静置沉淀功能和良好的泥水分离效果，6.4.2.4SHR 反应泄应设置固定式事故排水装置,可设在灌水结束时的水位处。6.4.3膜生物反应器
6.4.3.1根据原水水质情况和!水水质要求确定容根积负荷,但不宜大丁0.4k/（m·d）~0.9k（m-d）6.4.3.2采川的膜及其膜纠件应耐污染和腐蚀，结构简单，便下安装.清洗和维修；膜的工作水量宜人于10L/(m2.h)。
6.5混凝、沉淀、过滤工艺
絮凝时间为10min15mim
平流沈淀池沉淀时间为2.0h～~4.0h,水平流速采用4.0mm/s～10.0mm/s。6.5.23
澄清池上流速宜为0.4mm/s~0.6mm/s.滤池的进水浊度宜小于10VTU。
滤池立设气水冲洗或表面冲洗辅助系统。6.5.6
滤池应备用冲洗滤池衣污垢和泡沫的冲洗水管。滤池设在室内时，应有通风装宵。6.6微孔过滤
微滤膜孔径i选择0.2um，或0.1um~0.2μm。6.6.2
2二级处理山水逃人微滤装置前，应投加抑菌剂。6.6.3微滤系统当设置白动气水反冲系统时,空气反种压力宜为600kPa,并宜用一级处理出水辅助表面冲洗，也可根据膜材料采用其他冲洗措施。6.7人工湿地
6.7.1湿地处理系统十壤渗透率应不大于0.12m/d.十壤厚度大于0.3m，水力负荷为3ma~30m/a，有机负荷为1.8×10*kgBOD/(hl·a），6.7.2人工湿地的主要设计参数应根据实验数据获得，实验数据时，可采用经验数据或按照表1中的数据值
表1人工湿地主要设计参数
人工湿地类型
袁面流人工湿地
水平潜流人工湿地
亚直潜流人[显地
BOD,负荷[kg/(hm2·d)
15 ~ 50
80~120
80 ~120免费标准下载网bzxz
水为负码[m/(m.d)］
（建议值：北方为0.2-0.5，
南方为0.4~0.8)
6.7.3不规则潜流人上湿地单元,应考虑均布水和集水问题。6.7.4人工湿地植物选择与种植成符合以下要求：水力停留时间(d)
人工湿地立选用耐污能力崛.根系发达、去除效果好，具有抗冻和抗虫害能力、有·定经济价u)
值，容易管理的多年牛植物；
JT/T 645.2-2016
h）人工湿地可以选择一种或多种植物作为优势种搭裁种，增加植物的多样性并其有景观的效果；
潜流人工湿地可选摔芦劣、蒲草等挺水植物：表面流人工湿地可选择睡连、浮州等浮水植物或黑藻等沉水植物；
人工凝地植物栽种的密度可根据植物种类和工程要求逊行调整，挺水植物的种植密度有为9株/m2~25株/m2，浮水植物和洗水植物的种植密度为3株/m2~9株/m：e）种植七壤的质地宜为松软黏土～壤上，上壤厚度宜为20cm~40cm，渗透系数为0.025cm/h～0.35cm/h.
6.8土壤渗滤
6.8.1土壤渗滤处理系统的主要工艺参数为负荷率。常用的负荷率有水力负荷和有机负荷，不同类型十地渗滤处埋工艺参数见表2。表2不同类型土地渗滤处理工艺参数项
士壤渗滤速度（m/g)
+层厚度（m）
地卜水埋深(m）
水负荷（cm/a）
有机负荷:kgBoD/(ha·a):
布水方式
覆盖植物
慢迷添璐
2×103
表面布水或高压喷水
经济与高科作物
快速渗滤
6 -150
丧面布水
无植被
地下渗滤
0. 036 ~1. 2
地下布水
绿化植物
6.8.2渗滤介质一般选择既具有定的渗透性能，又其有定阳离厂交换容昂的粉砂、细砂、中砂或砾石等天然砂石。
6.8.3土壤渗滤处理系统中的填料-般选择大然十壤和天然河砂作为人工土住，可分别添加不同配比的活性炭和活性污泥,提高十壤渗滤处埋系统的出水效果6.9消毒工艺
6.9.1服务区再生水立采用氧化氯或液氯消毒6.9.2再牛水的加氯量应按卫生学指标和余氯量确定。6.9.3二氧化氯或液氯消毒后应进行混合和接触，接触时间不应小于30min：6.10中水回用储水池
6.10.1服务区中水回用储水池的容积应根据服务区每口污水处理最高量确定：6.10.2服务区中水回川储水池应做好防扩措施，如警示牌提示、储水池用边安装防护栏等7构筑物设计
7.1亚牛处理构筑物的处理能力应按最高凡供水量加自用水量确定。白用水景可采用平均口供水量的5%~15%
7.2各处理构筑物的个（格）数不应少于两个（格），并按并联系列设计，任一构筑物或设备进行检修JT/T 645.2—2016
清洗或停止工作时，仍能满足供水要求。7.3各构筑物上而的主要临边通道应设防护栏杆。7.4在寒冷地区各处理构筑物应有防冻措施：8污水再生利用系统
处理站设计原则
8.1.1再牛利用水处理站的位宵应根据服务区的总体布局、向而水处理规模、用水的位置、卫牛和管理要求等因素确定。再生利用水处站可单独设胃也可设置在建筑物内,建筑物内的处理站宜设在建筑物的最底层，单独设置的地面处理站与主体建筑物的距离不立小于15m8.1.2处理站的平面布局可按处理流程确定，单独设置的处埋站，加药储药和消毒剂制备储存间，立与其他房间隔开，并有直接通向室外的门：建筑物内的处理站宜设置药剂储存问。处理站应设有值班房间。
8.1.3处理设施及设备应布置合理、紧凑，满足设施的施、设备安装、运行谢试、誉道敷设及维护管理的要求，并应留有发展及设备更换的余地，8.1.4处理站应设有满足主要处理环节运行观察、水量计量、水质取样和进行水处理成本核算的条件。
8.1.5处埋站应设有处理工艺要求的采暖、通风、照明、给水和排水设施。8.1.6对采药剂可能产生的危害，应采取有效的防护措施，8.1.7对污水处理站设备所产牛的噪声和振动，应采取有效的降噪利减振措施，噪市应符合GB3096的规定。
8.2卫生安全
8.2.1公路服务区污水处理采用紫外消毒时.为化完全，应考虑管道补充余氯，8.2.2公路服务区再生水管道严禁与饮用水管道连接。再生水管道应有防渗防漏措施，埋地时应设置带状际志，明装时应涂工“再尘水”宁样。闸门井开盖应铸工“冉生水”学样：冉生水管道上严禁安装饮水器利饮水龙头：
8.2.3公路服务区应设置溢流和事故排放管道。当溢流排放排入水体时应满足相应水体排放标准的要求。
公路服务区污水生利用系统应设置防爆、消防、防噪、抗震等设施：8.2.5公路服务区再牛水输配水管道宜采用非金属管道；当使用金属管道时应进行防腐蚀处理，且防腐要求满足GB50268中的相关规定。8.2.6再生水用于绿化浇酒时，立采用具有防护功能的壁式或地下室给水枪。co
参考文献
CB50335
污水再生利用工程设计规范
HJ 577
HJ 2005
IIJ 2009
HJ 2527
序批式活性污泥法污水处理工程技术规范含油污水处理工程技术规范
人工湿地污水处理工程技术规范生物接触氧化法污水处理工程技术规范坏境保护产品技术要求
膜牛物反应器
JT/T 645.2—2016
