【JT交通运输标准】 船用通信导航设备的安装、使用、维护、修理技术要求第1部分:总则

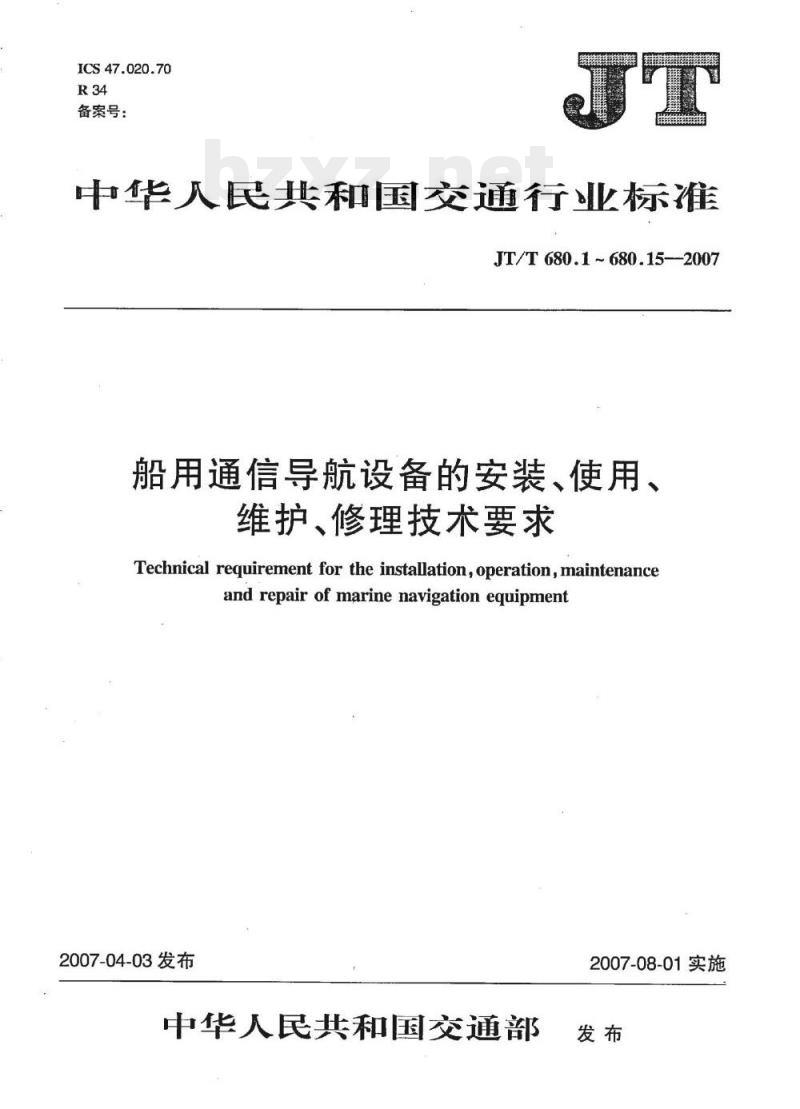

ICS 47.020.70
备案号：
中华人民共和国交通行业标
JT/T680.1~680.15--2007
船用通信导航设备的安装、使用、维护、修理技术要求
Technical requirement for the installation,operation,maintenanceand repair of marine navigation equipment2007-04-03发布
中华人民共和国交通部
2007-08-01实施

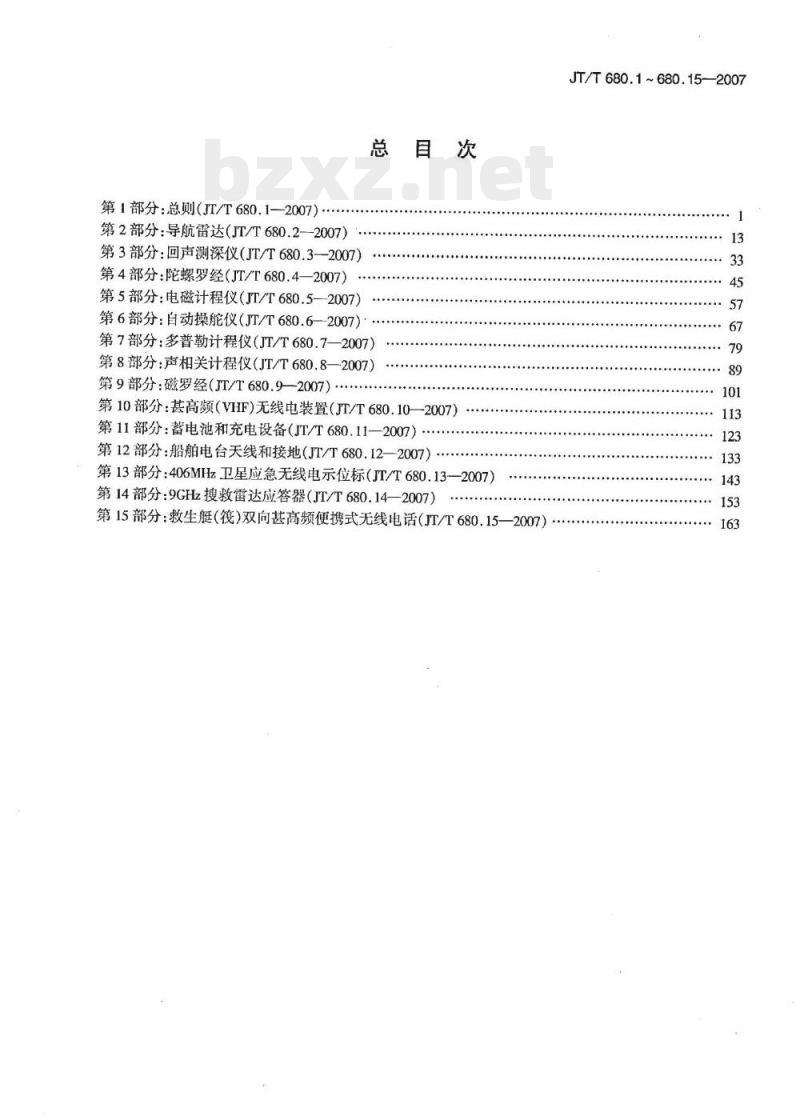

第1部分：总则（JT/T680.1—2007)第2部分：导航雷达（JT/T680.2--2007）第3部分：回声测深仪（JT/T680.3—2007）第4部分：陀螺罗经（JT/T680.4—2007）第5部分：电磁计程仪（JT/T680.5—-2007）第6部分：自动操舵仪（JT/T680.6—2007）总目次
第7部分：多普勒计程仪（JT/T680.7—2007）第8部分：声相关计程仪（JT/T680.8—2007）第9部分：磁罗经（JT/T680.9—2007）第10部分：甚高频（VHF)无线电装置（JT/T680.10—2007）第11部分：蓄电池和充电设备（JT/T680.11—2007）第12部分：船舶电台天线和接地（JT/T680.12—2007）第13部分：406MHz卫星应急无线电示位标（JT/T680.13-—2007）第14部分：9GHz搜救雷达应答器（JT/T680.14—2007)第15部分：救生艇（筏）双向甚高频便携式无线电话（JT/T680.15一2007）JT/T680.1~680.15—2007

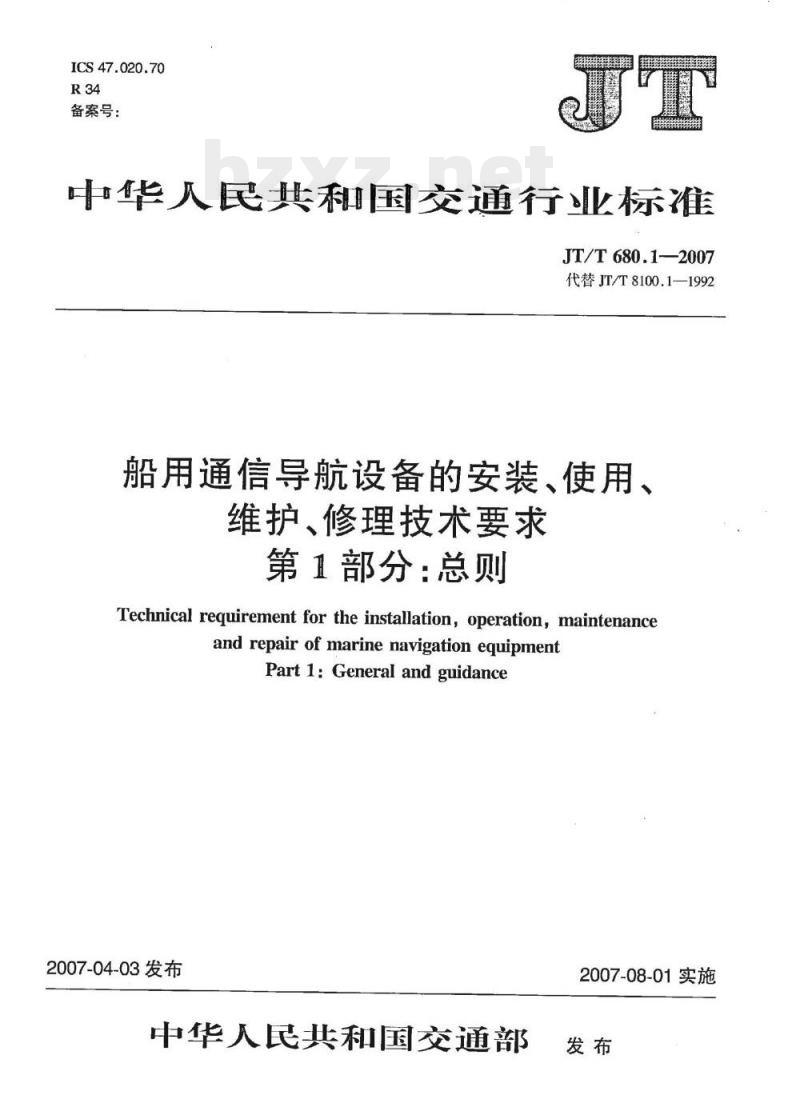

ICS47.020.70
备索号：
中华人民共和国交通行业标准
JT/T680.1—2007
代替JT/T8100.1—1992
船用通信导航设备的安装、使用、维护、修理技术要求
第1部分：总则
Technical requirement for the installation, operation, maintenanceandrepairofmarinenavigationequipmentPart 1:General and guidance
2007-04-03发布
中华人民共和国交通部
2007-08-01实施

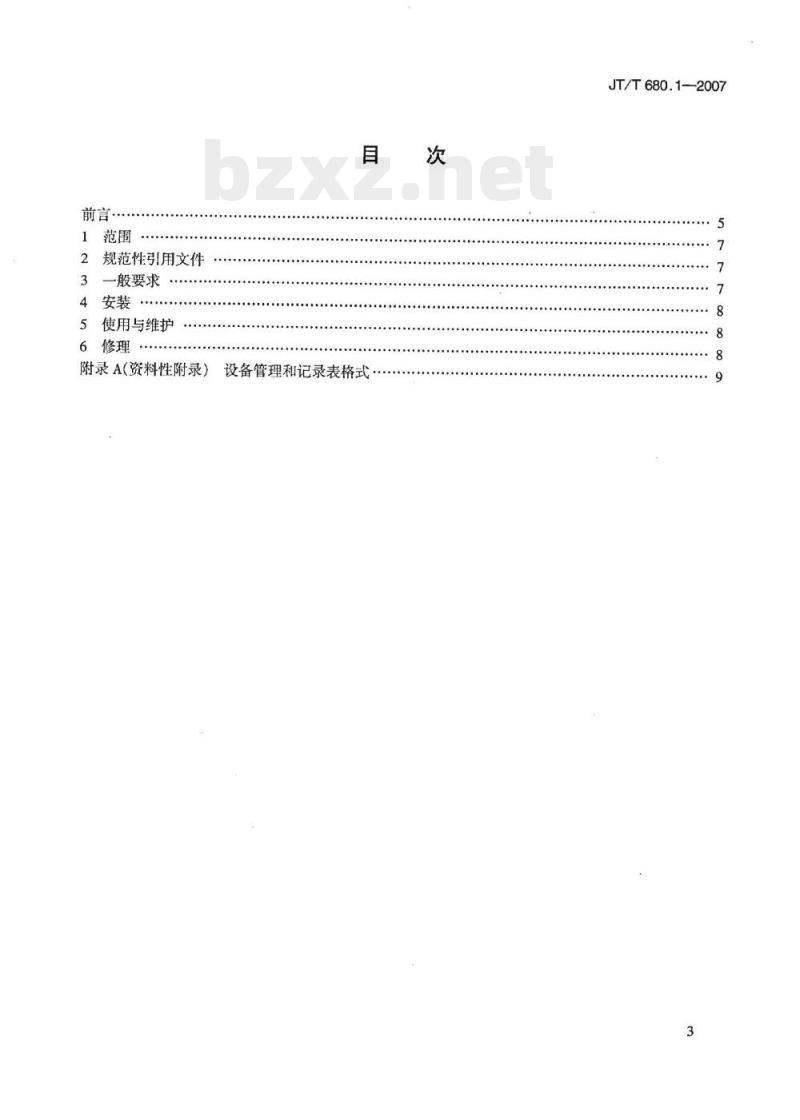

2规范性引用文件
3一般要求
4安装
5使用与维护
附录A(资料性附录）
设备管理和记录表格式
KAONKAca
JT/T680.1—2007

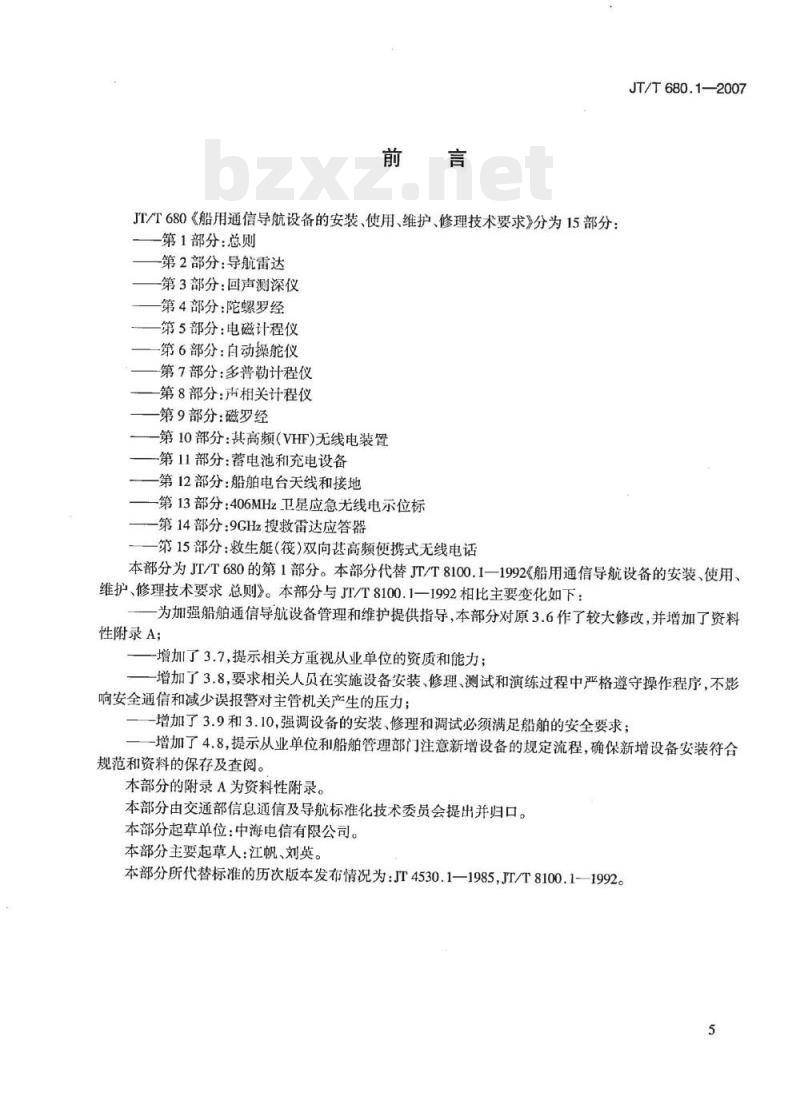

JT/T680《船用通信导航设备的安装、使用、维护、修理技术要求》分为15部分：第1部分：总则
-第2部分：导航雷达
第3部分：回声测深仪
第4部分：陀螺罗经
第5部分：电磁计程仪
第6部分：自动操舵仪
第7部分：多普勒计程仪
第8部分：声相关计程仪
第9部分：磁罗经
-第10部分：其高频（VHF)无线电装置第11部分：蓄电池和充电设备
第12部分：船舶电台关线和接地-第13部分：406MHz卫星应急无线电示位标第14部分：9GHz搜救雷达应答器-第15部分：救生艇（筏）双向甚高频便携式无线电话JT/T 680.1—2007
本部分为JT/T680的第1部分。本部分代替JT/T8100.1一1992《船用通信导航设备的安装、使用、维护、修理技术要求总则》。本部分与JT/T8100.1一1992相比主要变化如下：为加强船舶通信导航设备管理和维护提供指导，本部分对原3.6作了较大修改，并增加了资料性附录A；
-增加了3.7,提示相关方重视从业单位的资质和能力；增加了3.8，要求相关人员在实施设备安装、修理、测试和演练过程中严格遵守操作程序，不影响安全通信和减少误报警对主管机关产生的压力；增加了3.9和3.10，强调设备的安装、修理和调试必须满足船舶的安全要求；-增加了4.8，提示从业单位和船舶管理部门注意新增设备的规定流程，确保新增设备安装符合规范和资料的保存及查阅。
本部分的附录A为资料性附录。
本部分由交通部信息通信及导航标准化技术委员会提出并归口。本部分起草单位：中海电信有限公司。本部分主要起草人：江帆、刘英。本部分所代替标准的历次版本发布情况为：JT4530.1—1985,JT/T8100.1-1992。5
1范围
JT/T680.1-2007
船用通信导航设备的安装、使用、维护、修理技术要求第1部分：总则
本部分规定了船用通信导航设备的安装、使用、维护、修理的通用技术要求。本部分适用于海洋各航区及内河所有民用船舶和海上设施上装备的通信导航设备。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有修改单(不包括勘误的内容）或修订版均不适用本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6551船舶安全开航技术要求通信与导航3一般要求
3.1设备的安装、使用、维护、修理的技术要求应满足GB/T6551的有关规定。3.2各种设备的安装、使用、维护、修理应达到各相应的产品标准技术要求。3.3设备的安装、使用、维护、修理人员应经过专业培训合格，并经有关部门认可。3.4安装、使用、维护、修理人员应遵守安全操作规程。3.5设备的安装、使用、维护、修理所用的检测仪器，应经过有关部门计量合格，并在有效期内。3.6设备自安装开始应建立设备档案。档案内容应包括设备安装验收记录、使用维护记录和修理记录：
设备安装验收记录建议的记录表格式参见附录A的A.1，主要包括：a)
1)名称、型号、出厂编号、本单位设备编号；2)附件和备件清单；
3)设备安装位置图、布线图、安装日期。使用、维护记录建议的记录表格式参见附录A的A.2、A.3和A.4，主要包括：b
1)易耗损备件的使用和更新记录；2)设备按维护周期进行的维护记录；3)法定检验设备及部件有效期记录。修理记录建议的记录表格式参见附录A的A.5，主要包括：修理部位、性能恢复情况、修理时间、验收时间。
3.7从事规定设备的安装、调试和维修的单位应符合主管部门的资质要求。3.8在设备安装、调试、修理和船舶实施演练的过程中，不得影响正常的安全通信，应按测试要求规定的程序进行测试，防止产生误报警。3.9随船舶航行进行的设备安装、修理和调试，应不影响航行安全；安装、修理和调试过程应满足相关的安全操作规定，否则，不应安排船舶开航期间的设备安装、修理和调试。3.10有特殊安全要求的船舶，在实施设备的安装、调试、修理和使用液化气烙铁前，应得到船上主管人员认可后方能实施和使用。
YYKAONYKAca
JT/T680.1—2007
4安装
4.1设备开箱后，应按装箱单检查设备是否完好，备件、附件、技术资料是否齐全并做好清点记录，建立设备档案。
4.2安装前应明确安装技术要求和人员分工职责，并制定安全操作措施。4.3按设备安装说明书及安置部位，确定安装布局和计划。4.4应对所用电缆的绝缘性能进行验证，其绝缘电阻大于10M2。4.5设备安装之后，按设备说明书及本标准规定的要求检查各部位的安装质量。4.6安装后按设备使用说明书通电试机，检查设备性能。4.7试机合格后，在设备档案中附上设备安装位置图、布线图等有关资料。4.8安装新增设备前，应向船级社提交所要求的相关图纸并获批准；设备安装完毕后，应向船级社和船舶主管人员提交设备安装完工图。5使用与维护
5.1使用人员应按设备使用说明书及安全操作规程使用设备，并填写专用使用记录本，记录内容应包括日期、设备正常运转时间、性能完好情况、使用人员姓名等。5.2应按说明书要求进行日常保养和定期维护工作。6修理
6.1修理之前，了解故障现象，确定修理部位，有高压电容的设备应将电容放电后再修理故障部位。6.2更换元、器件前，应切断电源。更换时按原安装结构放到原位，安装牢靠焊接良好。使用的电烙铁应接地和绝缘良好。
6.3修理后应检测设备性能，并经过管理、使用人员验收。6.4在设备档案中填写故障现象，处理办法，性能恢复情况，修理人员姓名，验收人员姓名，修理日期等。
设备登记表
设备登记表参见表A.1。
设备名称
设备型号
出厂编号
主要性能参数?
附件与备件
完工图纸
（设备安装位置图、布线图）
新增日期
更新日期
证书编号
注：a
附录A
（资料性附录）
设备管理和记录表格式
表A.1设备登记表
有口无口
新增设备日期：
在何地：
更新设备日期：
更新设备日期：
有口无口
由船舶管理部门确定是否测试和测试的项日易耗损备件使用和更新记录表
易耗损备件使用和更新记录表参见表A.2。3
保管人：
保管人：
存放位置：
存放位置：
工程实施单位：
在何地：
在何地：
保管人：
表A.2易耗损备件使用和更新记录表设
注：a
雷达-
累积工作
时间(h)
更新时间
雷达磁控管
雷达二
雷达三
电罗经
JT/T680.1—2007
工程实施单位：
工程实施单位：
存放位置：
陀螺球
电罗经二
累计工作便新时间
累积工作便新时间
累计工作更新时间
累积工作更新时间
时间(h)
时间(h)
时间(h)
时间(h)
根据实际管理要求，船舶管理部门可参照本表格在“设备”栏目中增加设备和部件的名称-YYKAONKAca
JT/T680.1—2007
A.3设备维护记录表
设备维护记录参见表A.3。
设备名称
维护周期
（月）
表A.3设备维护记录表
维护实施日期
(年月日)
A.4法定检验设备及部件有效期记录表维护内容
法定检验设备及部件有效期记录表参见表A.4。表A.4法定检验设备及部件有效期记录表无线电设备年度检验
EPIRB年度检验
EPIRB五年度岸基维护
EPIRB电池有效期
EPIRB释放器有效期
SART-1电池有效期
SART-2电池有效期
双向手机-1电池有效期
双向手机-2电池有效期
双向手机-3电池有效期
双向手机-4电池有效期
本次检验或更换日期
（年月日）
下次检验或更换预计日期
（年月日）
实施人签名
验收人签名
A.5设备修理记录表
设备修理记录表参见表A.5。
设备名称
发现故障日期
（年月日）
表A.5设备修理记录表
故障现象简述
修复口
备注：
备注：
备注：
修复口
备注：
KOKAca
修理结果
米修复
验收人签名：
未修复口
验收人签名：
未修复口
验收人签名：
未修复?
验收人签名：bZxz.net
JT/T680.1—2007
维修服务商
