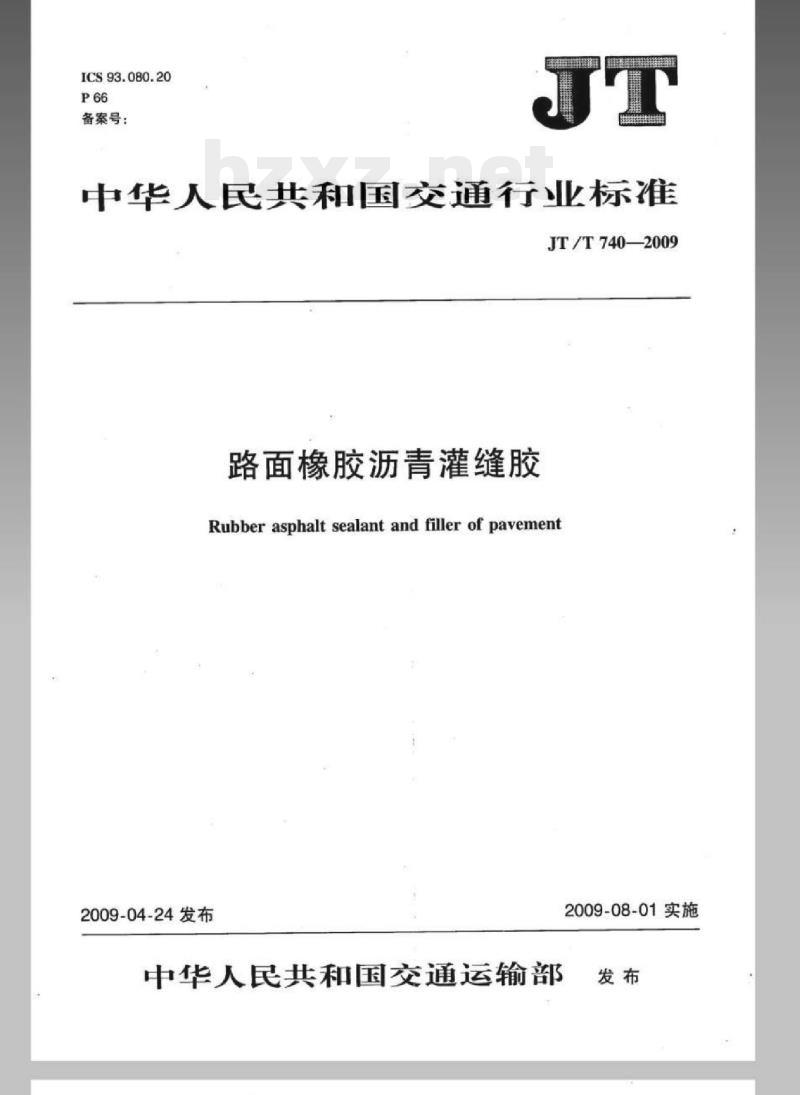

ICS93.080.20
备案号：
中华人民共和国交通行业标准
JT/T7402009
路面橡胶沥青灌缝胶
Rubber asphalt sealant and filler of pavement2009-04-24发布
中华人民共和国交通运输部
2009-08-01实施

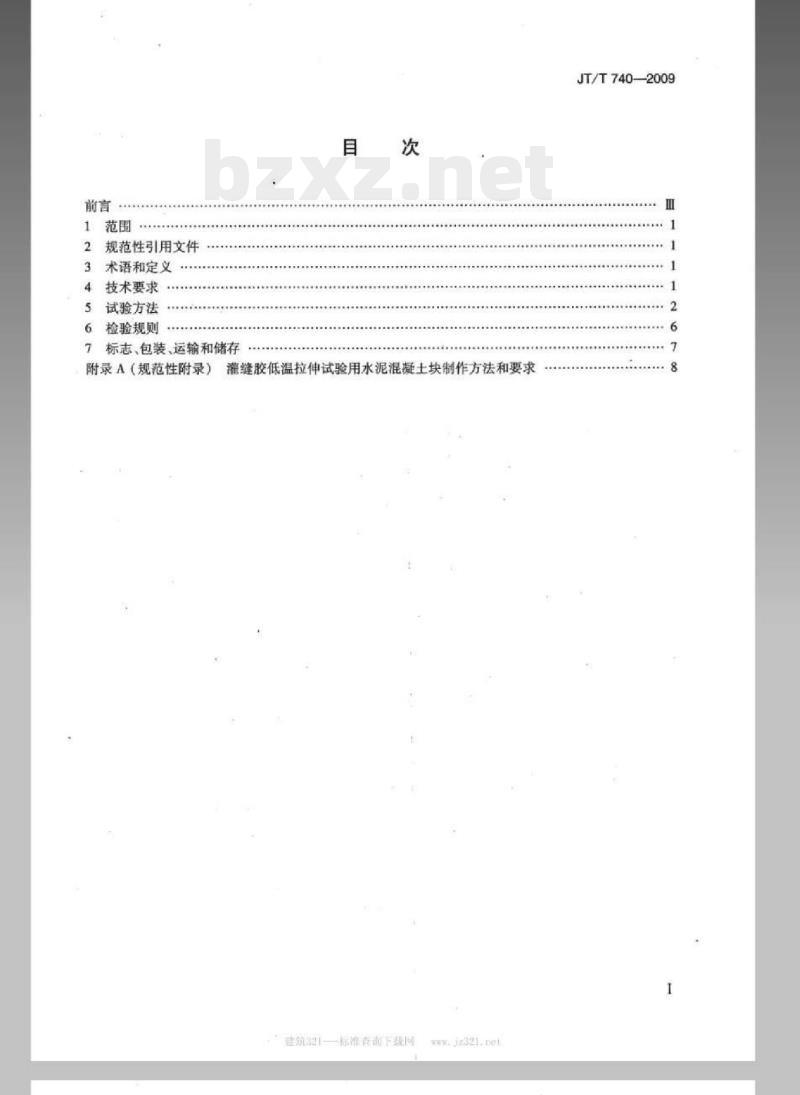

规范性引用文件
术语和定义
技术要求
试验方法
检验规则
标志、包装、运输和储存
灌缝胶低温拉伸试验用水泥混凝土块制作方法和要求附录A（规范性附录）
建筑强标准专南上载司
JT/T740—-2009

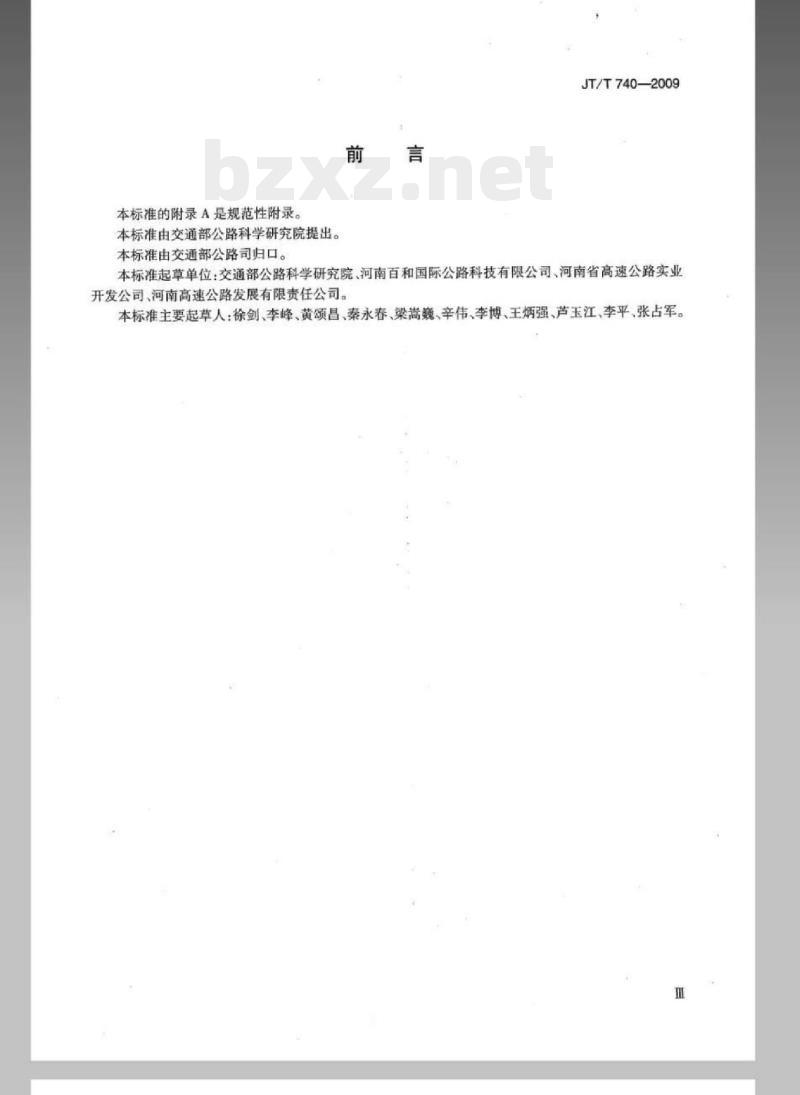

本标准的附录A是规范性附录。
本标准由交通部公路科学研究院提出。前言
JT/T740-—2009
本标准由交通部公路司归口。
本标准起草单位：交通部公路科学研究院、河南百和国际公路科技有限公司、河南省高速公路实业开发公司、河南高速公路发展有限责任公司。本标准主要起草人：徐剑、李峰、黄颂昌、秦永春、梁嵩巍、辛伟、李博、王炳强、芦玉江、李平、张占军。1范围

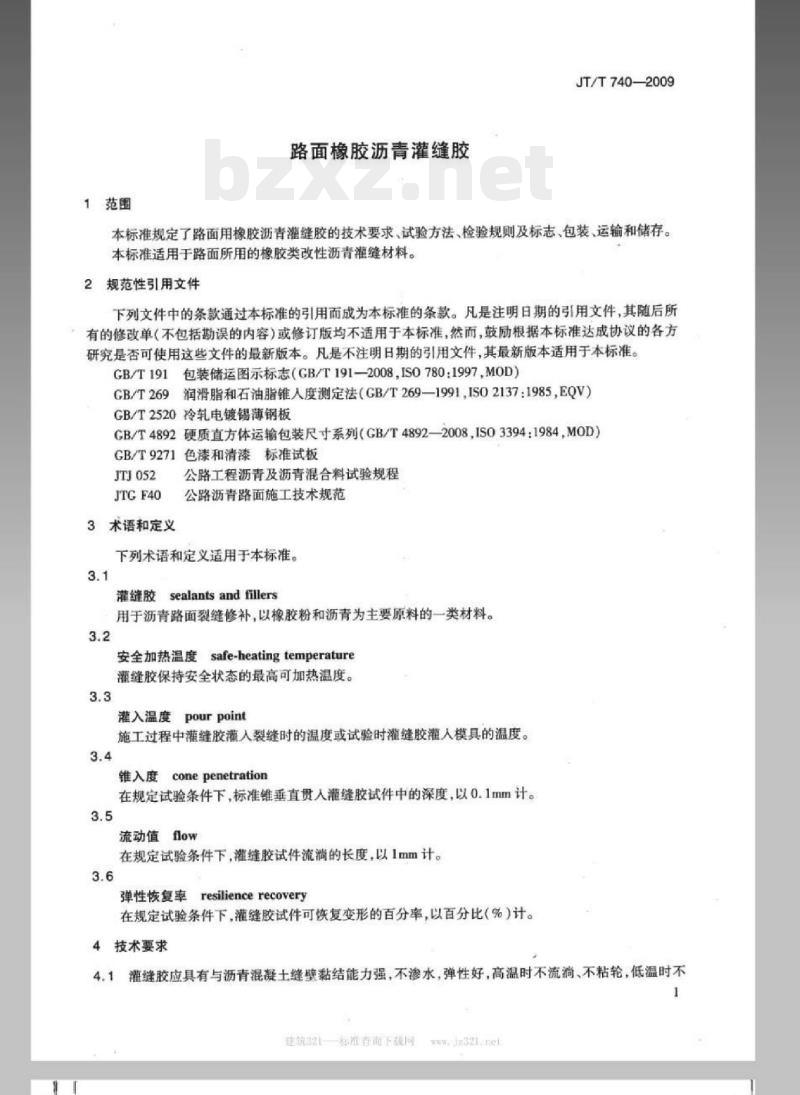

路面橡胶沥青灌缝胶
JT/T740-—2009
本标准规定了路面用橡胶沥青灌缝胶的技术要求、试验方法、检验规则及标志，包装、运输和储存。本标准适用于路面所用的橡胶类改性沥青灌缝材料。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。包装储运图示标志（GB/T191—2008，IS0780：1997，M0D）GB/T191
润滑脂和石油脂锥人度测定法（GB/T269—1991,IS02137：1985，EQV）GB/T269
GB/T2520冷轧电镀锡薄钢板
CB/T4892硬质直方体运输包装尺寸系列（GB/T4892—2008，ISO3394:1984，MOD）GB/T9271色漆和清漆标准试板
JTJ052
JTGF40
3术语和定义
公路工程沥青及沥青混合料试验规程公路沥青路面施工技术规范
下列术语和定义适用于本标准。3.1
灌缝胶sealants and fillers
用于沥青路面裂缝修补，以橡胶粉和沥青为主要原料的一类材料。3.2
安全加热温度safe-heatingtemperature灌缝胶保持安全状态的最高可加热温度。3.3
灌入温度pourpoint
施工过程中灌缝胶灌入裂缝时的温度或试验时灌缝胶灌人模具的温度。3.4
锥入度cone penetration
在规定试验条件下，标准锥垂直人灌缝胶试件中的深度，以0.1mm计。3.5
流动值flow
在规定试验条件下，灌缝胶试件流尚的长度，以1mm计。弹性恢复率resiliencerecovery在规定试验条件下，灌缝胶试件可恢复变形的百分率，以百分比（%）计。4技术要求
4.1灌缝胶应具有与沥青混凝土缝壁黏结能力强，不渗水，弹性好，高温时不流尚、不粘轮，低温时不1
健就一标维查印下载同
JT/T740-2009

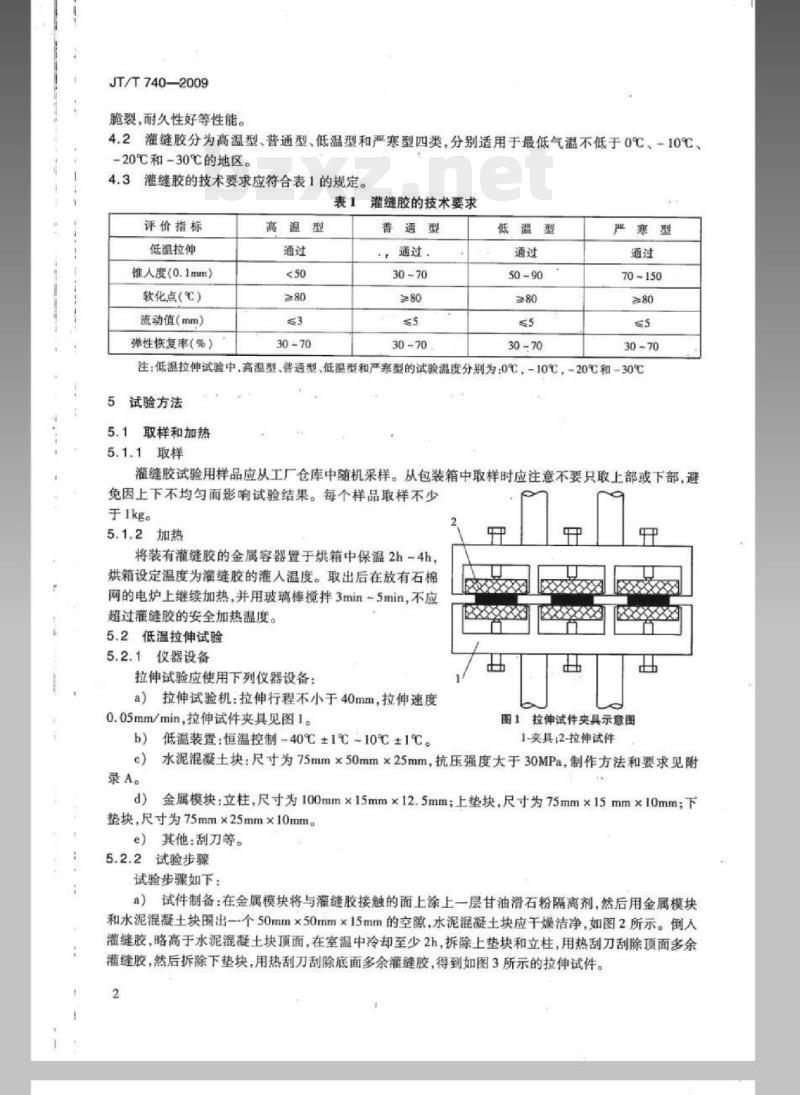

脆裂，耐久性好等性能。
4.2灌缝胶分为高温型、普通型、低温型和严寒型四类，分别适用于最低气温不低于0℃、-10℃、-20℃和-30℃的地区。
灌缝胶的技术要求应符合表1的规定。4.3
表1灌缝胶的技术要求
评价指标
低温拉伸
锥人度（0.1mm）
软化点(℃）
流动值（mm）
弹性恢复率（%）
高温型
普通型
，通过，
低温型
严寒型
70~150
注：低温拉伸试验中，高温型，普通型低温型和严寒型的试验温度分别为：0℃，-10℃，-20℃和-30℃5试验方法
5.1取样和加热
5.1.1取样
灌缝胶试验用样品应从工厂仓库中随机采样。从包装箱中取样时应注意不要只取上部或下部，避免因上下不均勾而影响试验结果。每个样品取样不少于1kg。
5.1.2加热
将装有灌缝胶的金属容器置于烘箱中保温2h~4h烘箱设定温度为灌缝胶的灌人温度。取出后在放有石棉网的电炉上继续加热，并用玻璃棒搅拌3min~5min，不应超过灌缝胶的安全加热温度。
5.2低温拉伸试验
5.2.1仪器设备
拉伸试验应使用下列仪器设备：a）拉伸试验机：拉伸行程不小于40mm，拉伸速度0.05mm/min，拉伸试件夹具见图1。低温装置：恒温控制-40℃±1℃~10℃±1℃。b）
图1拉伸试件夹具示意图
1-夹具：2-拉伸试件
水泥混凝土块：尺寸为75mm×50mm×25mm，抗压强度大于30MPa，制作方法和要求见附录A。
金属模块：立柱，尺寸为100mm×15mm×12.5mm：上垫块，尺寸为75mm×15mm×10mm：下d）
垫块，尺寸为75mm×25mm×10mm。e）其他：刮刀等。
5.2.2试验步骤
试验步骤如下：
）试件制备：在金属模块将与灌缝胶接触的面上涂上一层甘油滑石粉隔离剂，然后用金属模块和水泥混凝土块围出一个50mm×50mm×15mm的空隙，水泥混凝土块应干燥洁净，如图2所示。倒人灌缝胶，略高于水泥混凝土块顶面，在室温中冷却至少2h，拆除上垫块和立柱，用热刮刀刮除顶面多余灌缝胶，然后拆除下垫块，用热刮刀刮除底面多余灌缝胶，得到如图3所示的拉伸试件。2
图2低温拉伸试验模具
1-下垫块：2-混凝疑土块：3-上垫块：4-立柱：5-倒人灌缝胶2
图3拉伸试件
1-缝胶：2-混凝土块
JT/T740-2009
b）低温拉伸：在规定的试验温度条件下将试件保温不少于4h，在拉伸试验机上以0.05mm/min速度拉伸试件，拉伸过程中应保持规定的试验温度。完成50%拉伸量（即7.5mm）后，在30min内把试件取出。bZxz.net
c）重新压缩：取出试件后，观察试件、试件与水泥混凝土块之间连接面有无明显的裂缝。如有裂缝且长度大于6mm时，判断试件失效。如果没有出现明显的裂缝，把试件侧翻（即一块水泥混凝土块在底面，一块水泥混凝土块在顶面），置于室温使灌缝胶在顶面水泥混凝土块的重力作用下重新压缩回原样（灌缝胶试验前的厚度为15mm）d）重新拉伸：按b)重新进行低温拉伸。5.2.3试验结果
经过三个拉伸循环过程后，在30min之内将试件从拉伸试验机中取出，立即检查试件、试件与水泥混凝土块连接面之间是否有裂缝出现。如有裂缝且长度大于6mm时，判定试件失效，否则判定试件合格。
一组采用三个试件平行试验，试件全部合格为试验通过。5.3锥入度试验
5.3.1仪器设备
锥人度试验应使用下列仪器设备：a）锥入度试验仪：采用沥青针人度仪，将原仪器的标准针取下换成标准锥。b）标准锥：由镁或其他适宜材料制造的圆锥体和可拆卸钢尖组成，其尺寸和公差如图4所示。标准锥总质量为102.5g±0.05g，锥杆质量为47.5g±0.05g。外表面应抛光，使其非常光滑。洛氏硬度HRC54~60.表面粗糙度Ra0.2μm~0.3μm。c）平底玻璃血：容量不少于IL，深度不少于80mm。内设有一不锈钢三脚支架，能使盛样血稳定。d）大盛样皿：内径70mm，深45mme）其他：秒表、温度计、恒温水槽等。5.3.2试验步骤
试验按GB/T269进行，步骤如下：a）将达到灌人温度的灌缝胶倒入大盛样血中，试件高度应超过预计锥人度值10mm，注意排除气泡。试件制备完毕后放在15℃~30℃的室温中冷却1.5h~2h，移人水温控制在25℃±0.5℃的恒温水槽中1.5h~2h。
健航标准香面下裁网
Ja321.nel
JT/T740—2009
CZ'OF8
±69.3±0.1
Φ3.2±0.02
90°±15
不锈钢
漳火锅尖一
Y详图
不做成圆角
镁或其他
合适材料
光清抛光的表面
最大中4，紫配合
$8.4±0.02
d0.38±0.02
图4标准锥尺寸及形状示意图（尺寸单位：mm）'0F9”
b）调节锥人度仪使之水平，检查连杆和导轨，以确认无水或其他异物，无明显摩擦。取出达到恒温的盛样Ⅲ，移人平底玻璃皿中的三脚支架上，玻璃血中不应盛水。c
d）将盛有试件的平底玻璃皿置于锥人度仪的平台上，慢慢放下连杆，用适当位置的反光镜或灯光反射观察，使标准锥锥尖刚好与试件表面接触，用按钮固定连杆，拉下齿杆与连杆顶端接触，调节刻度盘指针至零。
e）用手紧压按钮，同时启动秒表，标准锥自由地落下，标准锥贯入时间为5s时，停压按钮，使标准锥连杆固定，拉下齿杆与连杆端接触，记下锥入深度（0.1mm）。注：当采用自动针人度仅时，计时与标准锥落下贯入试件同时开始，至5s时自动停止。5.3.3试验结果
同一试件平行试验三次，测点之间距不应小于25mm，测点距试件边缘不应小于13mm。同一试件三次平行试验结果的其中一个测定值与平均值之差符合重复性试验精度要求，即不超过平均值的15%时，取其平均值作为锥入度试验结果。5.4软化点
软化点试验按照JTJ052中的T0606沥青软化点试验进行。5.5流动试验
5.5.1仪器设备
流动试验应使用下列仪器设备：4
JT/T-740-2009
a）镀锡板：采用符合GB/T2520的测试级镀锡板，镀锡量11.2/11.2，硬度等级TH52+SE，表面处理按GB/T9271要求进行（手工打磨），尺寸规格200mm×150mm×0.28mm。b）黄铜模框：模框的内尺寸60mm×40mm×3.2mm（精确至±0.1mm）。c）电热干燥烘箱：自动控制恒温。d）三角架：与水平方向的夹角为75°±1°，见图5。e）其他：游标卡尺、刮刀等。
5.5.2试验步骤
试验步骤如下：
）在镀锡板上并排放上三个模框，模内侧面涂一层甘油滑石粉隔离剂。将加热至灌入温度的灌缝胶分别灌人三个模框内，在室温中冷却至少0.5h。
b）用热刮刀刮除高于试模的灌缝胶，使灌缝胶面与试模面齐平。然后在室温中冷却至少2h后，拆下模框，制成三个40
图5流动试验示意图（尺寸单位：mm）1-灌缝胶：2-镀锡板；3-三角架60mm×40mm×3.2mm试件。
c）将镀锡板连同试件放在三角架上，置人60℃±1℃的烘箱内保持5h，取出试件，测量各试件的长度（精确至0.1mm），减去原来的长度，其差值即为流动值，单位为毫米（mm）。5.5.3试验结果
三个平行试验结果的其中一个测定值与平均值之差符合重复性试验精度要求，即不超过平均值的15%时，取其平均值作为流动试验结果。5.6弹性试验
5.6.1仪器设备
弹性试验应使用下列仪器设备：Φ3.2±0.02
$5.52±0.05
O0F00E
a）弹性试验仪：采用沥青针人度仪，将原仪器的标准针取下，换成贯人球，尺寸见图6所示，贯人球质量为27.00g0.01g，贯人球加连杆总质量为75.00g±0.01g。b）平底玻璃皿l：容量不少于1L，深度不少于80mm。内设有一不锈钢三脚支架，能使盛样皿稳定。c）大盛样血：内径70mm，深45mm。d）其他：秒表、温度计、恒温水槽等。5.6.2试验步骤
试验步骤如下：
a）按人度试验的试验步骤制备试件和调整针人度仪，从恒温为25℃±0.5℃水槽中取出已达到恒温的盛样Ⅲ，吹干试件表面，放在平底玻璃皿中的三脚支架上，玻璃皿中不应盛水。b）在贯人球的钢球上涂上一层甘油滑石粉隔离剂，慢慢放下贯人球连杆，用适当位置的反光镜或灯光反射观察，使贯入球刚好与试件表面接触。用按钮固定连杆，拉下齿杆与连杆顶端接触，调节刻度盘指针至零。c）用手紧压按钮，同时启动秒表，使贯入球自由落下，贯人球贯人时间为5s时，停压按钮，使贯人球连杆固定，拉下齿杆与连杆端接触，读刻度盘指针读数，记为贯人量P（0.1mm）。d）左手紧压按钮，同时右手压连杆，使贯入球在10s内匀图6贯入球尺寸及形状（尺寸单位：mm）速压人灌缝胶中10mm，拉下齿杆，此时总贯人量为P+1005
健就321标雅查面下载厘
tz321.not
JTZT-740-2009
（0.1mm）。固定贯人球5s，将齿杆上推。再按压按钮并保持贯入球在试件表面，使试件回弹20s后，停压按钮，拉下齿杆，记录刻盘指针读数F(0.1mm）。按下式计算弹性恢复率：式中
(P+100)-β×100=P+100-F
(P+100）-F
弹性恢复率，单位为百分比（%）。试验过程示意图见图7。
5.6.3试验结果
①自由下落阶段P
②勾速压人阶段100
③静止阶段
①弹性恢复阶段
F=P+100-F
图7弹性试验过程示意图
同一试件平行试验三次，测点之间距不应小于25mm，测点距试件边缘不应小于13mm。同一试件三次平行试验结果的其中一个测定值与平均值之差符合重复性试验精度要求，即不超过平均值的15%时，取其平均值作为弹性试验结果。6检验规则
6.1检验分类与检验项目
6.1.1产品检验分出厂检验和型式检验。6.1.2
出厂检验项目为表1中灌缝胶的锥人度、软化点和流动值。有下列情况之一时，应进行型式检验：新产品或老产品转厂生产的试制定型鉴定：正式生产后，如原料、配比、工艺有较大改变；正式生产时，每季度进行一次检验；d)
产品长期停产后，恢复生产时；出厂检验结果与上次型式检验有较大差异时：国家质量监督机构提出进行型式检验要求时。6.1.4型式检验项目包括第4章规定的全部技术要求。6.2抽样与组批规则
6.2.1灌缝胶以同品种同标号的产品20t为一批，不足20t者也作为一批进行验收。6.2.2每批灌缝胶中任选三箱，每箱取样不少于1kg。型式检验不少于2.5kg。6.3判定规则
将三个样品分别进行检验，若三个样品的检验结果全部符合表1的技术要求，则判定该批产品为合JT/T740—2009
格产品；若只有一个样品不符合表1的技术要求，允许另取三个样品分别进行性能检测，如仍有不符合要求的产品，则该批灌缝胶为不合格产品：若有超过一个样品不符合表1的技术要求，则该批灌缝胶为不合格产品。
标志、包装、运输和储存
7.1标志
7.1.1包装箱外壁标志应符合GB/T191的规定。7.1.2
外壁标志主要包括以下内容：
生产厂名：
产品名称；
生产日期：
产品净质量与包装后的总质量：包装箱尺寸（1xbxh）；
防火、防潮、防雨淋标志。
7.2包装
包装箱尺寸应符合GB/T4892的规定。7.2.1
灌缝胶宜采用纸箱包装，用于内包装的塑料薄膜应能与密封胶一并使用。7.2.3产品应附：
产品使用说明书。说明书上应标明产品的类型、适用范围、安全加热温度、灌人温度和施工工艺等。
合格证。出厂检验项目合格证明。b）
检测报告。检测报告上应有本标准的各项试验检测结果。c
7.3运输和储存
产品在运输过程中，严禁接近烟火，应防受热，防雨淋。在储存过程中，存放于干燥的库房里，并避免接触腐蚀性气体和液体，远离易燃物质。建就321——标雅查面下载网
tz321not
JT/T740-2009
A.1仪具与材料
附录A
（规范性附录）
灌缝胶低温拉伸试验用水泥混凝土块制作方法和要求试验用仪具与材料包括：
a）400mmx100mmx100mm金属模具：b）标准混凝土养生室：
c）混凝土切割机：
d）级配集料及水泥等。
A.2水泥混凝土块制备
A.2.1材料
集料应由破碎的石灰石组成，其质量技术指标应符合JTGF40的要求，级配应符合表A.1的规定。应采用32.5或更高强度等级的普通硅酸盐水泥。表A.1
筛孔（mm）
通过率（%）
A.2.2配合比
集料级配
水灰比为0.49~0.55，混凝土中水泥用量为335kg/m±30kg/mA.2.3制作
采用金属模具和金属底板，将水泥混凝土灌人试模，略高于试模，放人振动台振动120s，置于室内24h后拆除模具，放人标准混凝土养生室至少28d。用混凝土切割机把水泥混凝土件切割成小条块。每条水泥混凝土块75mm×50mm×25mm，见图A.1。水泥混凝土块切割后用水冲洗、晾干。废弃
图A.1水泥混凝土块切割示意图（尺寸单位：mm）8
中华人民共和国
交通行业标准
路面橡胶沥青灌缝胶
JT/T7402009
人民交通出版社出版发行
（100011北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京交通印务实业公司印刷
版权专有 不得翻印
开本：880×12301/16印张：0.75字数：20千2009年6月第1版
2009年6月第1次印刷
印数：0001~1000册定价：10.00元统一书号：15114-1347
