【FZ纺织行业标准】 布铗链条

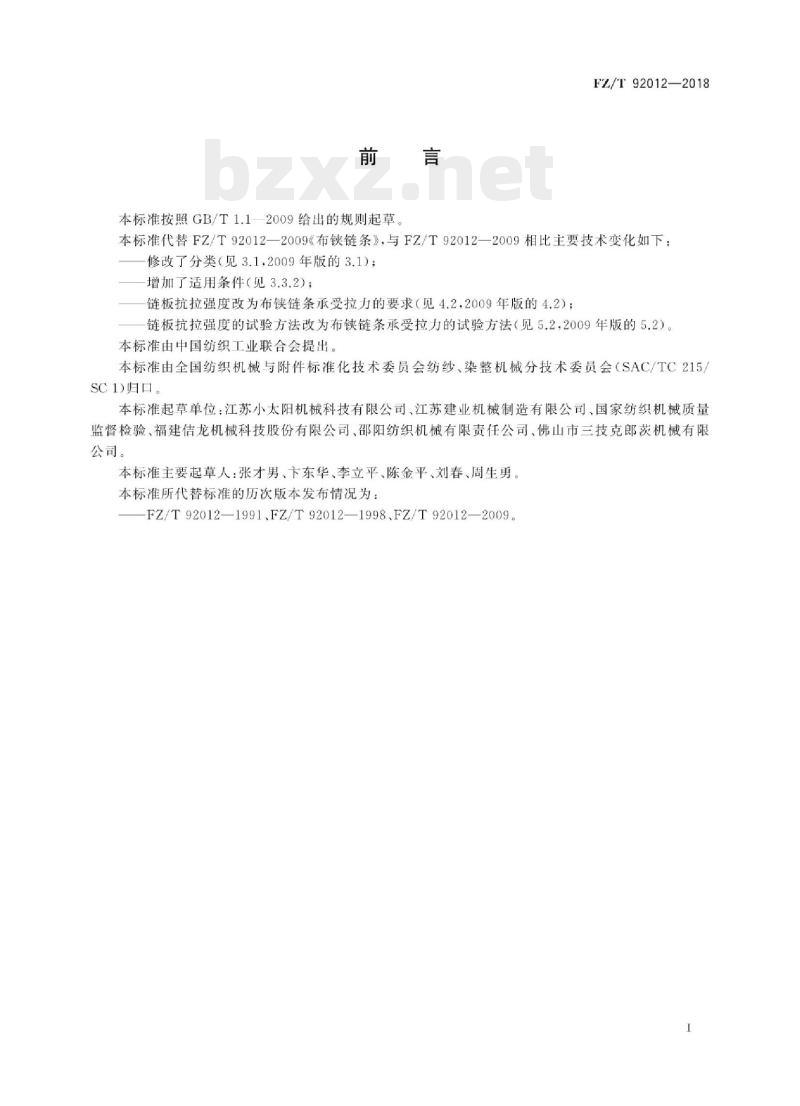

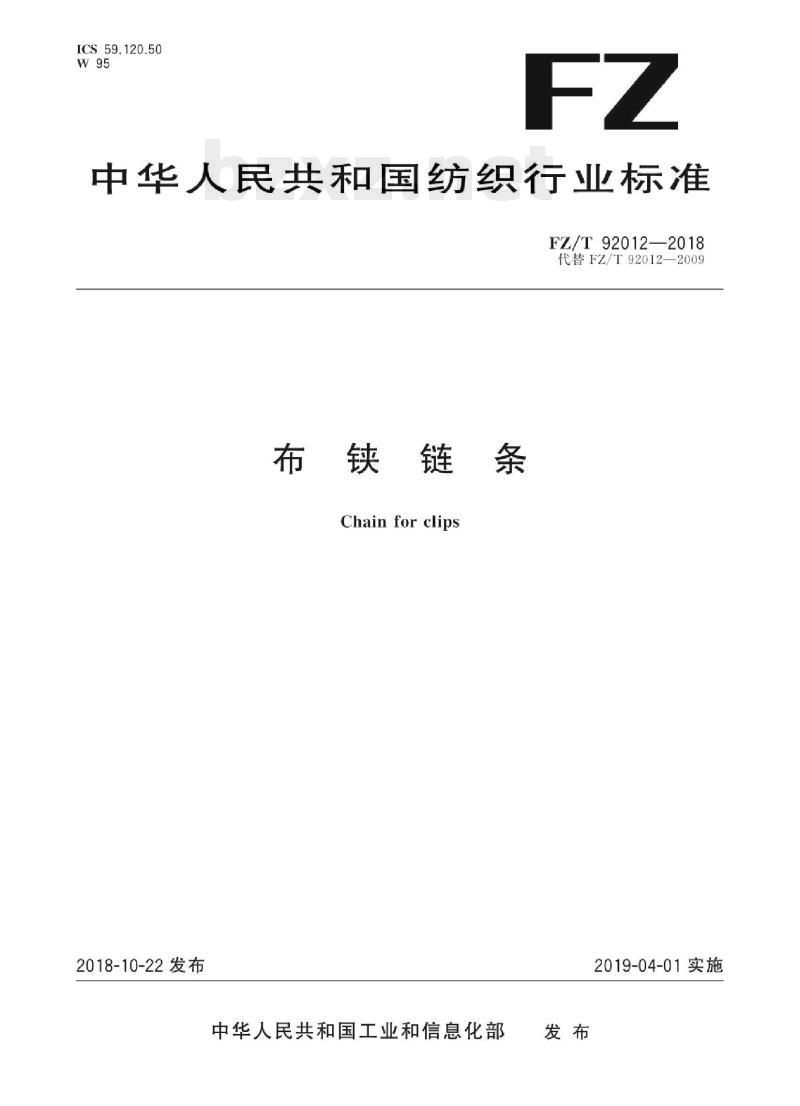

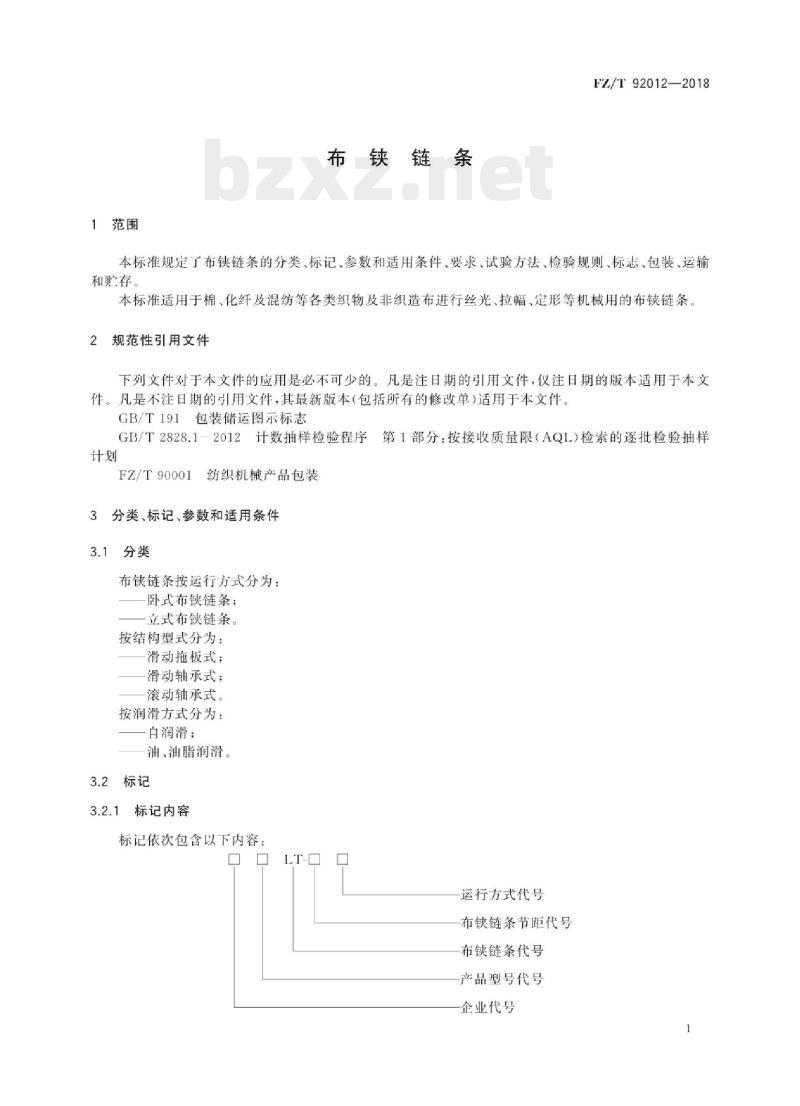

FZ/T92012—2018 中华人民共和国纺织行业标准 布侠链条 Chain for clips 2018-10-22 发布 中华人民共和国工业和信息化部发布 2019-04-01 实施 前言 本标准按照 GB/T 1.1—2020 给出的规则起草。 本标准代替 FZ/T 92012—2009《布侠链条》，与 FZ/T 92012—2009 相比，主要技术变化如下：修改了分类（见 3.1）；增加了适用条件（见 3.3.2）；链板抗拉强度改为布侠链条承受拉力的要求（见 4.2）；链板抗拉强度的试验方法改为布侠链条承受拉力的试验方法（见 5.2）。 本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会 (SAC/TC 215/SC 1) 归口。 本标准起草单位：江苏小太阳机械科技有限公司、江苏建业机械制造有限公司、国家纺织机械质量监督检验中心、福建估龙机械科技股份有限公司、邵阳纺织机械有限责任公司、佛山市三技克郎茨机械有限公司。 本标准主要起草人：张才男、下东华、李立平、陈金平、刘春、周生勇。 本标准所代替标准的历次版本发布情况为：FZ/T 92012—1991、FZ/T 92012—1998、FZ/T 92012—2009。 1 范围 本标准规定了布侠链条的分类、标记、参数和适用条件、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于棉、化纤及混纺等各类织物及非织造布进行丝光、拉幅、定形等机械用的布侠链条。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装 储运 标志 GB/T 2828.1—2012 计数 抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 FZ/T 90001 纺织机械产品包装 3 分类、标记、参数和适用条件 3.1 分类 布侠链条按运行方式分为： 卧式布侠链条； 立式布侠链条。 按结构型式分为： 滑动拖板式； 滑动轴承式； 滚动轴承式。 按润滑方式分为： 自润滑； 油、油脂润滑。 3.2 标记 3.2.1 标记内容 标记依次包含以下内容： a) 运行方式代号 b) 布侠链条节距代号 c) 布侠链条代号 d) 产品型号代号 e) 企业代号 企业代号：由各企业自行规定。 产品型号代号：以企业产品型号 4 位阿拉伯数字表示。 布侠链条节距代号：以布侠链条节距的数值表示，单位为毫米。 运行方式代号：用大写字母表示，见表 1。 表 1 运行方式代号 | 运行方式 | 代号 | | :--- | :--- | | 卧式 | L | | 立式 | V | 注 1：卧式机的两组拉幅链的往返路线处于同一水平面上；立式机的两组拉幅链的往返路线分别在两个垂直面上。 注 2：运行方式为卧式时，可省略标注。 标记示例： 某企业生产的产品型号为 0214 的布侠链条，节距为 101.6mm，卧式运行，其标记为：0214LT-101.6 3.3 参数和适用条件 3.3.1 参数 布侠链条的节距 (mm)：25.4、38.1、50.8、60、63.5、101.6、127。布侠链条的常用规格参见附录 A。 3.3.2 适用条件 表 2 适用条件 | 结构型式 | 润滑方式 | 公称速度 (m/min) | 工作温度 (℃) | | :--- | :--- | :--- | :--- | | 滑动拖板式 | 自润滑 | 80 | 220 | | 滑动轴承式 | 油、油脂润滑 | ≤120 | ≤250 | | 滚动轴承式 | 油、油脂润滑 | 125 | ≤250 | 注 1：采用油脂润滑时，250℃ 以上用特殊油、油脂。 注 2：布侠链条丝光机采用碱水润滑时，公称速度 ≤120m/min。 4 要求 4.1 布侠链条孔距的极限偏差为 ±0.05mm。 4.2 布侠链条承受拉力不小于 6.0kN。 4.3 布侠链条铰链处和滚子轴承运转时，应转动灵活、不发生卡阻现象。 4.4 五套卧式布侠链条连接后，安装布侠的链板宽度为 50mm 时，两相邻安装面的高度差不大于 0.5mm，在全长范围内的高度差不大于 1.0mm。当安装布侠的链板宽度大于或小于 50mm 时，允许按上述规定的链板宽度进行比例折算。 4.5 五套立式布侠链条连接后，安装布侠的链板宽度为 50mm 时，两相邻安装面的高度差不大于 1.0mm，在全长范围内的高度差不大于 1.5mm。当安装布侠的链板宽度大于或小于 50mm 时，允许按上述规定的链板宽度进行比例折算。 5 试验方法 5.1 布侠链条孔距的极限偏差 (4.1)，用专用检具检测。 5.2 布侠链条承受拉力 (4.2)，用五套布链条连接后，用拉力机检测，在 6.0kN 拉力下保持 1h，布链条延伸应小于 0.05mm。 5.3 五套卧式或立式布侠链条连接后的高度差 (4.4、4.5)，将五套布侠链条连接张紧后在导轨或模拟导轨上用高度尺检测。 5.4 其余项目以感官检测。 6 检验规则 6.1 型式检验 6.1.1 产品在下列情况之一时，应进行型式检验： a) 新产品鉴定时； b) 生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时； c) 正常生产时，定期或积累一定产量后，应进行一次周期性检验； d) 出厂检验结果与上次型式检验有较大差异时； e) 第三方进行质量检验时。 6.1.2 检验项目：第 4 章全部项目。 6.2 出厂检验 6.2.1 产品均应经生产企业检验部门检验合格，并附有合格证方能出厂。 6.2.2 检验项目：4.1、4.3。 6.3 抽样方法和判定规则 6.3.1 按 GB/T 2828.1—2012 的规定，采用正常检验一次抽样方案，从正常检验开始，选用一般检验水平 I，接收质量限 AQL 为 1.5。 6.3.2 样本经过检验，若不合格品数小于拒收数，则判定该样本符合标准的要求；反之，判定该样本不符合标准的要求。 6.3.3 用户在安装调试过程中，发现有项目不符合本标准时，生产企业应会同用户共同处理。 7 标志 7.1 布链条表面应有企业标志。 7.2 包装箱上的储运图示标志，按 GB/T 191 的规定。 8 包装、运输和贮存 8.1 产品的包装，按 FZ/T 90001 的规定。 8.2 产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。 8.3 产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为 1 年。 附录 A （资料性附录） 布侠链条常用规格 表 A.1 | 项目 | 25.4 | 38.1 | 50.8 | 60 | 63.5 | 101.6 | 127 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 滚子外径 (mm) | 16 | 28.58 | 28.58 | 28.58 | 25.4 | 38 | 28.58 | | 滚动轴承外径 (mm) | 32 | 40 | 38 | 28.58 | 25.4 | 28.58 | |
