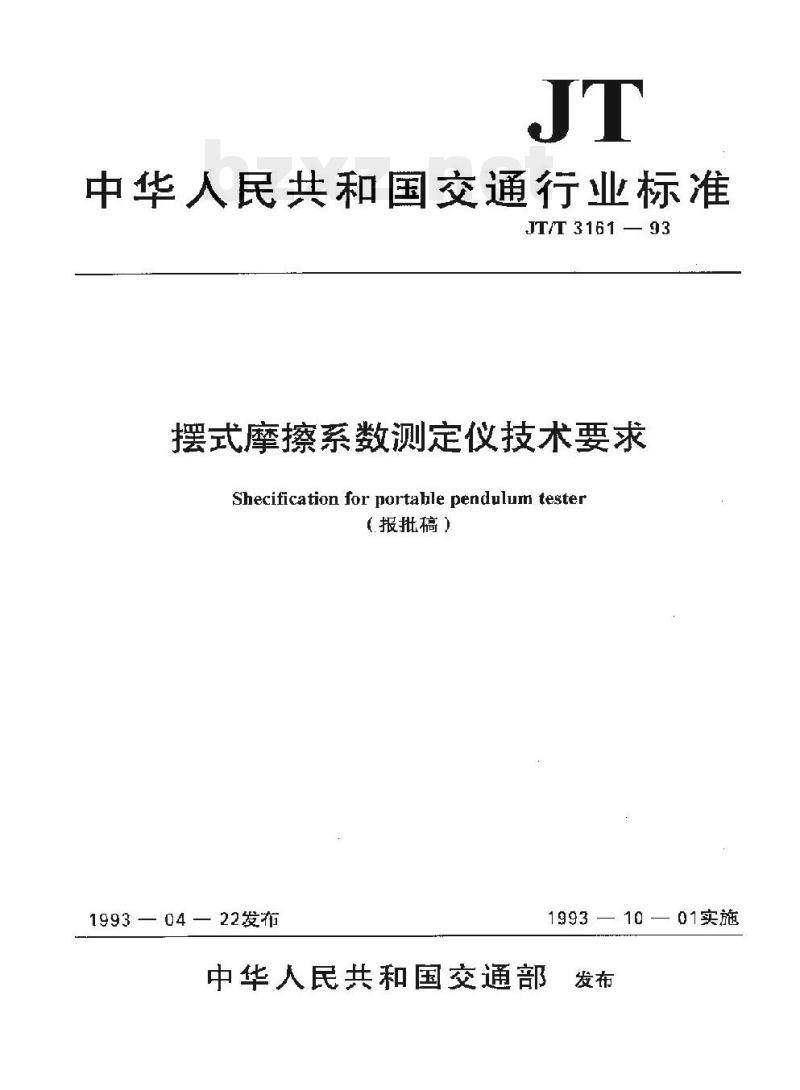

【JT交通运输标准】 摆式摩擦系数测定仪技术要求

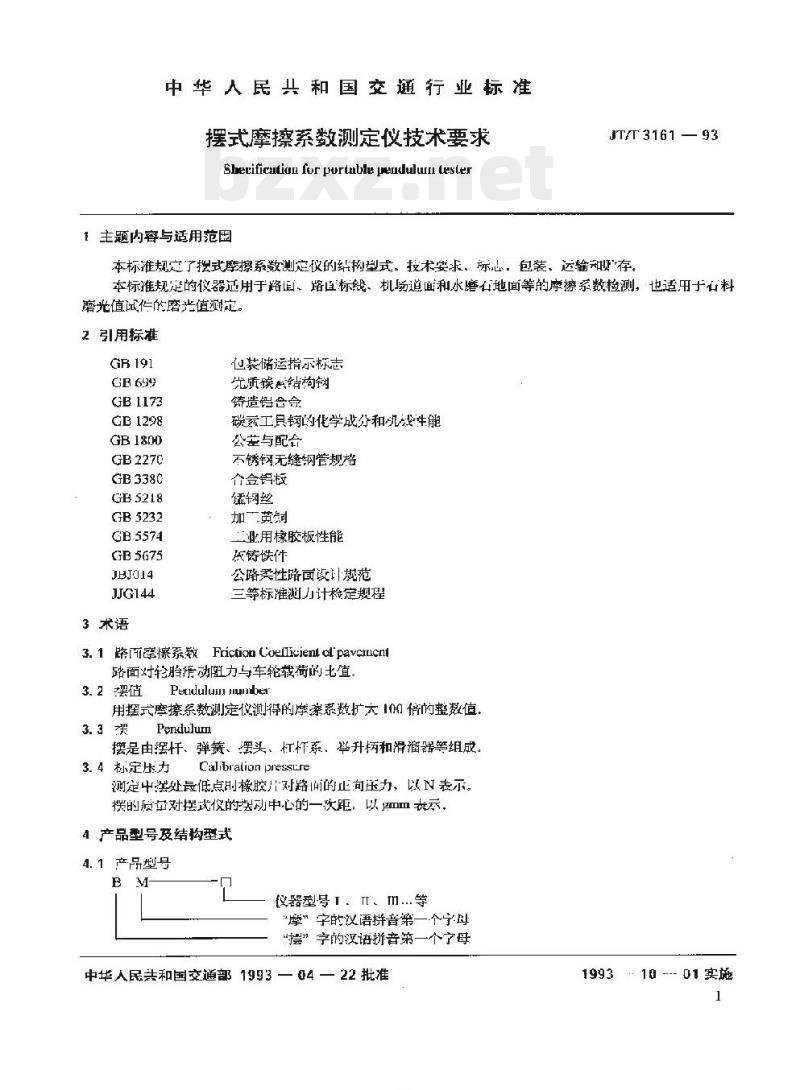

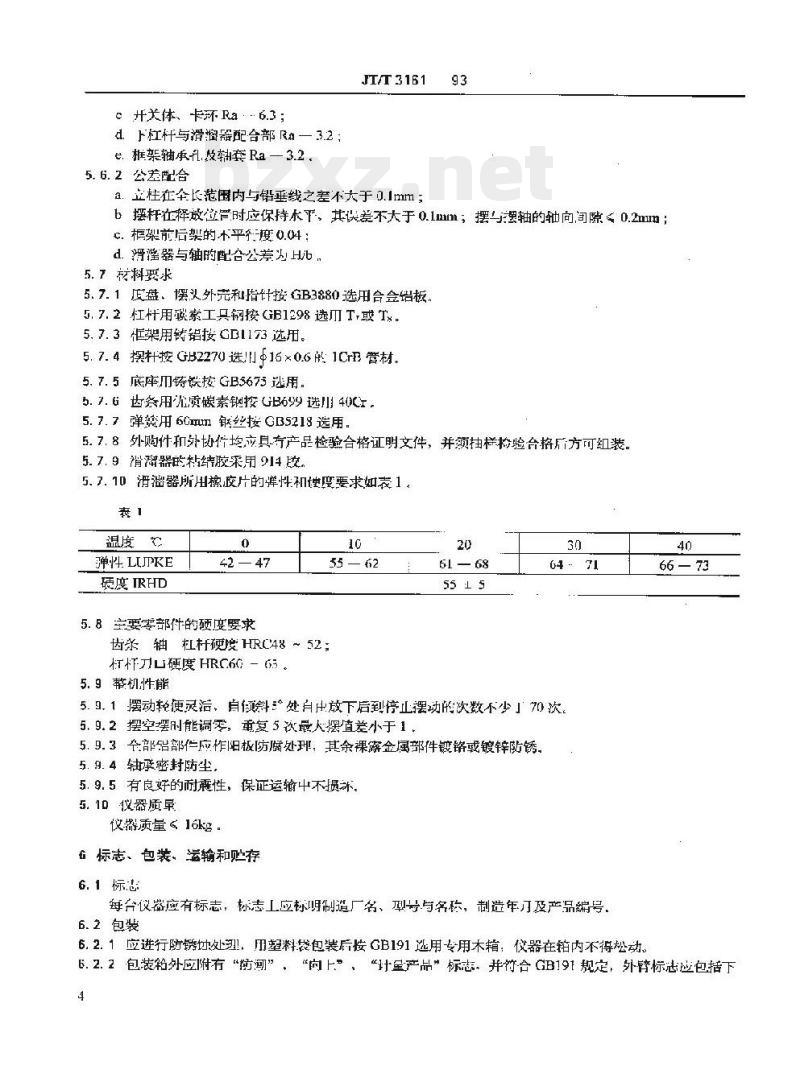

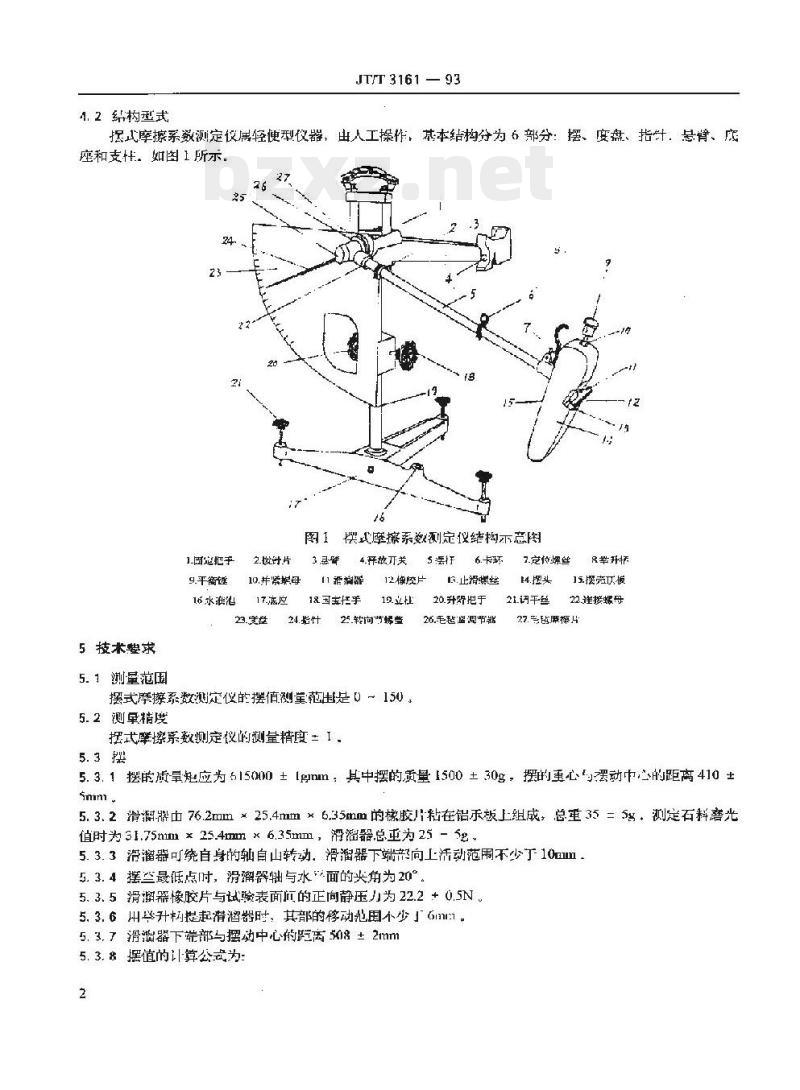

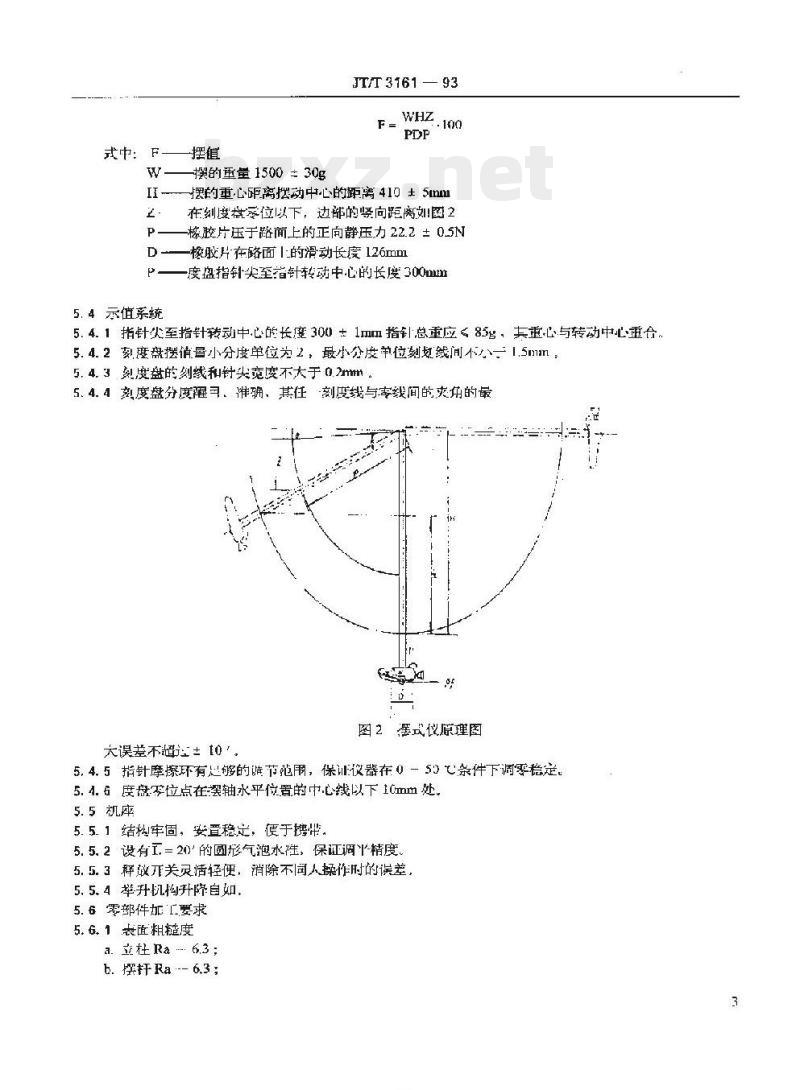

JT/T 3161 — 93 摆式摩擦系数测定仪技术要求 (Specification for portable pendulum tester) 1993-04-22 发布 中华人民共和国交通部 1993-10-01 实施 1 范围 本标准规定了摆式摩擦系数测定仪的结构型式、技术要求、标识、包装、运输和贮存。本标准规定的仪器适用于路面、路面标线、机场道面和水磨石地面等的摩擦系数检测，也适用于石料磨光值试验的磨光值测定。 2 引用标准 GB 191 GB 699 GB 1173 GB 1298 GB 1878 GB 2270 GB 338C GB 5218 GB 5232 GB 5574 GB 575 JB/T 014 JJG 144 3 术语 3.1 路面摩擦系数 (Friction Coefficient)：路面轮胎滑动阻力与车轮载荷的比值。 3.2 摆值 (Pendulum Value)：用摆式摩擦系数测定仪测得的摩擦系数乘以10的整数值。 3.3 摆 (Pendulum)：摆是由摆杆、弹簧、摆头、杠杆、举升柄和滑块等组成。 3.4 校准压力 (Calibration Pressure)：测定过程中滑块对路面的正向压力，以N表示。 4 产品型号及结构型式 4.1 产品型号 仪器型号：ITT-m...等 4.2 结构型式 摆式摩擦系数测定仪属轻便型仪器，采用人工操作，基本结构分为6部分：摆、刻度盘、指针、悬臂、底座和支柱。 5 技术要求 5.1 测量范围 摆式摩擦系数测定仪的摆值测量范围是0～150。 5.2 测量精度 摆式摩擦系数测定仪的测量精度为±1.6。 5.3 摆 5.3.1 摆的质量为 1500±30g，其中摆的质量为 1500±30g，摆的重心距离摆动中心的距离为 410±5mm。 5.3.2 滑块由 76.2mm×25.4mm×6.35mm的橡胶片粘在铝板上组成，总重为 35±5g；测定石料磨光值试验时为 31.75mm×25.4mm×6.35mm，滑块总重为 25±5g。 5.3.3 滑块可绕自身的轴自由转动；滑块下端部向上活动范围不少于10mm。 5.3.4 摆最低点时，滑块轴与水平面的夹角为20°。 5.3.5 滑块橡胶片与试验表面所受的正向静压力为 22.2±0.5N。 5.3.6 举升机构提起滑块时，其部的移动范围不少于6mm。 5.3.7 滑块下端部与摆动中心的距离为 50±2mm。 5.3.8 摆值的计算公式为： F = (W × P × D) / (100 × L) 式中：F 为摆值；W 为摆的重量 1500±30g；P 为摆的重心距离摆动中心的距离 410±5mm 在刻度盘零位以下，摆部的竖向距离；D 为橡胶片压于路面上的正向静压力 22.2±0.5N；L 为橡胶片在路面上的滑动长度 126mm；D 为刻度盘指针尖至指针转动中心的长度 300mm。 5.4 示值系统 5.4.1 指针尖至指针转动中心的长度为 300±1mm，指针总重应为 85g，其重心与转动中心重合。 5.4.2 刻度盘摆值小分度单位为 2，最小分度单位刻划线间隔不小于 1.5mm。 5.4.3 刻度盘的刻线和针尖宽度不大于 0.2mm。 5.4.4 刻度盘分度准确，其任何刻度线与零线间的夹角最大误差为 ±10°。 5.4.5 指针摩擦环有足够的间隙，保证仪器在 0~59℃ 条件下调零稳定。 5.4.6 刻度盘零位点在轴水平位置的中心线以下 10mm 处。 5.5 机座 5.5.1 结构牢固，安置稳定，便于携带。 5.5.2 设有 ±20° 的圆形气泡水准，保证调平精度。 5.5.3 举升机构灵活轻便，消除不同人操作时的误差。 5.5.4 举升机构升降自如。 5.6 零部件技术要求 5.6.1 表面粗糙度 a. 立柱 Ra ≤ 6.3; b. 摆杆 Ra ≤ 6.3; c. 悬臂、卡环 Ra ≤ 6.3; d. 下杠杆与滑块配合部 Ra ≤ 3.2; e. 推进架轴承孔及轴套 Ra ≤ 3.2。 5.6.2 公差配合 a. 立柱在全长范围内与铅垂线的偏差不大于 0.1mm； b. 摆杆在释放位时应保持垂直，其误差不大于 0.1mm；摆与轴的轴向间隙 ≤ 0.2mm； c. 架前后架的不平度 ≤ 0.04； d. 滑块与轴的配合公差为 H8/f。 5.7 材料要求 5.7.1 刻度盘、摆杆、悬臂和指针按 GB 3880 选用铝合金。 5.7.2 杠杆用碳素结构钢按 GB 1298 选用 T 或 Ts。 5.7.3 架用铸铝按 GB 1173 选用。 5.7.4 探杆按 GB 2270 选用 Φ16×0.6 的 1CrB 钢材。 5.7.5 底座铸铁按 GB 5675 选用。 5.7.6 齿轮用优质碳素钢按 GB 699 选用 45CT。 5.7.7 弹簧用 65Mn 钢丝按 GB 5218 选用。 5.7.8 外购件和外协件均应具有产品检验合格证明文件，并须抽样检验合格后方可组装。 5.7.9 滑块的粘结胶采用 914 胶。 5.7.10 滑块所用橡胶片的弹性、硬度要求如表1所示： 温度 | 弹性 | 硬度 0℃ | 42 - 47 | 55 - 62 20℃ | 61 - 68 | 64 - 71 30℃ | 71 | - 5.8 主要零部件的硬度要求 齿轮轴、杠杆硬度 HRC 48～52； 杠杆 L 硬度 HRC 66~~ 5.9 整机性能 5.9.1 摆动轻快灵敏，自斜处放下后到停止摆动的次数不少于 70 次。 5.9.2 摆动时能调零，重复 5 次最大摆值差小于 1.6。 5.9.3 全部铝件应做阳极氧化防腐处理，其余裸露金属部件镀铬或镀锌防锈。 5.9.4 轴承密封防尘。 5.9.5 有良好的耐震性，保证运输中不损坏。 5.10 仪器质量 仪器质量 ≤ 16kg。 6 标志、包装、运输和贮存 6.1 标志 每台仪器应有标志，标志应包括制造厂名、型号与名称、制造年份及产品编号。 6.2 包装 6.2.1 应进行防锈蚀处理，用塑料袋包装后按 GB 191 使用专用木箱，仪器在箱内不得松动。 6.2.2 包装箱外应附有“防潮”、“向上”、“小心轻放”标志，并符合 GB 191 规定。外臂标志应包括： a. 厂名； b. 产品型号及名称； c. 产品的净重与包装件重量； d. 包装箱尺寸。 6.2.3 随同仪器的技术文件应有： a. 装箱单； b. 产品使用说明书。 6.3 运输、贮存 摆式摩擦系数测定仪在运输和贮存过程中应防潮、防震，存放于干燥的仓库里。 附加说明： 本标准由中华人民共和国交通部提出。归口于交通部标准研究所。由交通部公路科学研究所、江苏省苏阳县公路工程仪器厂负责起草。主要起草人：姚恩国、张三、刘清泉、郝康申、门向前。
