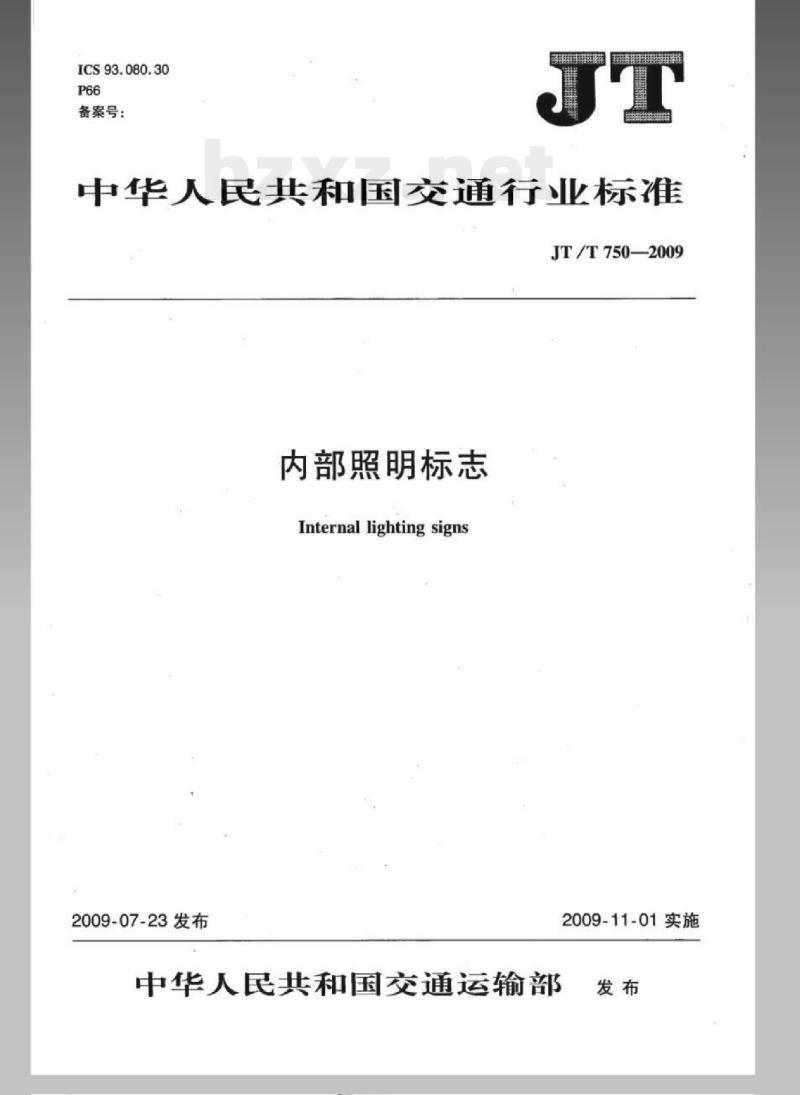

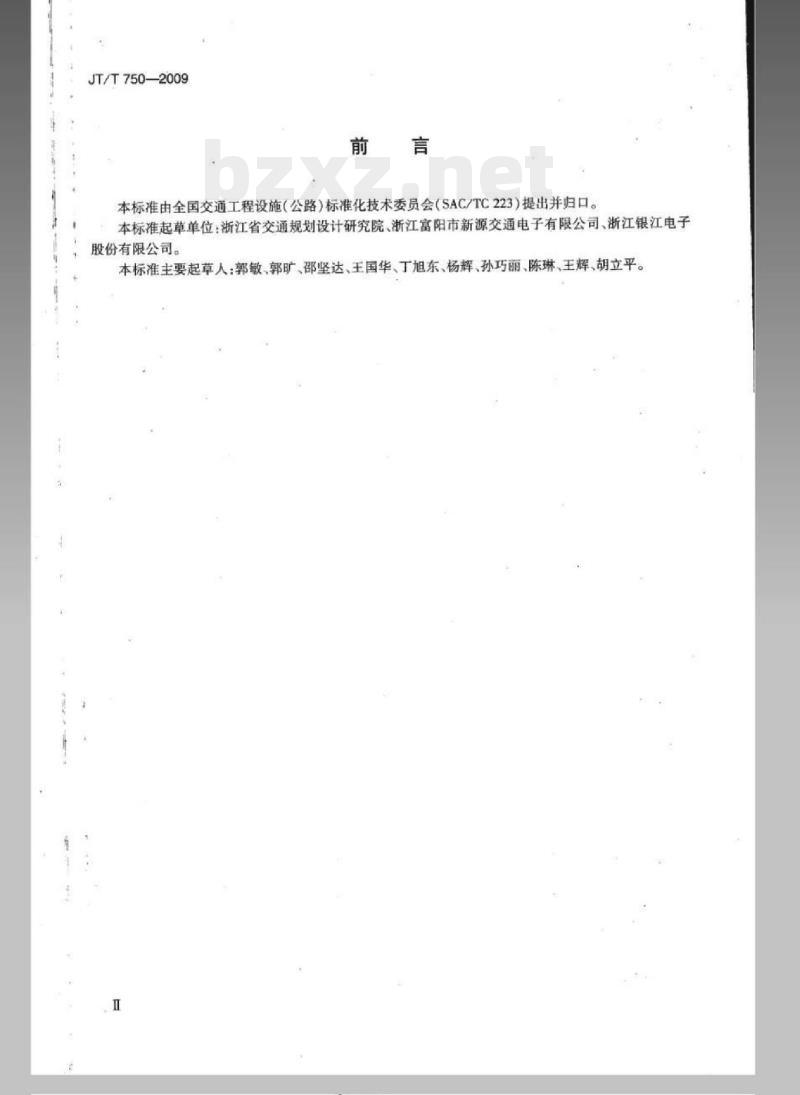

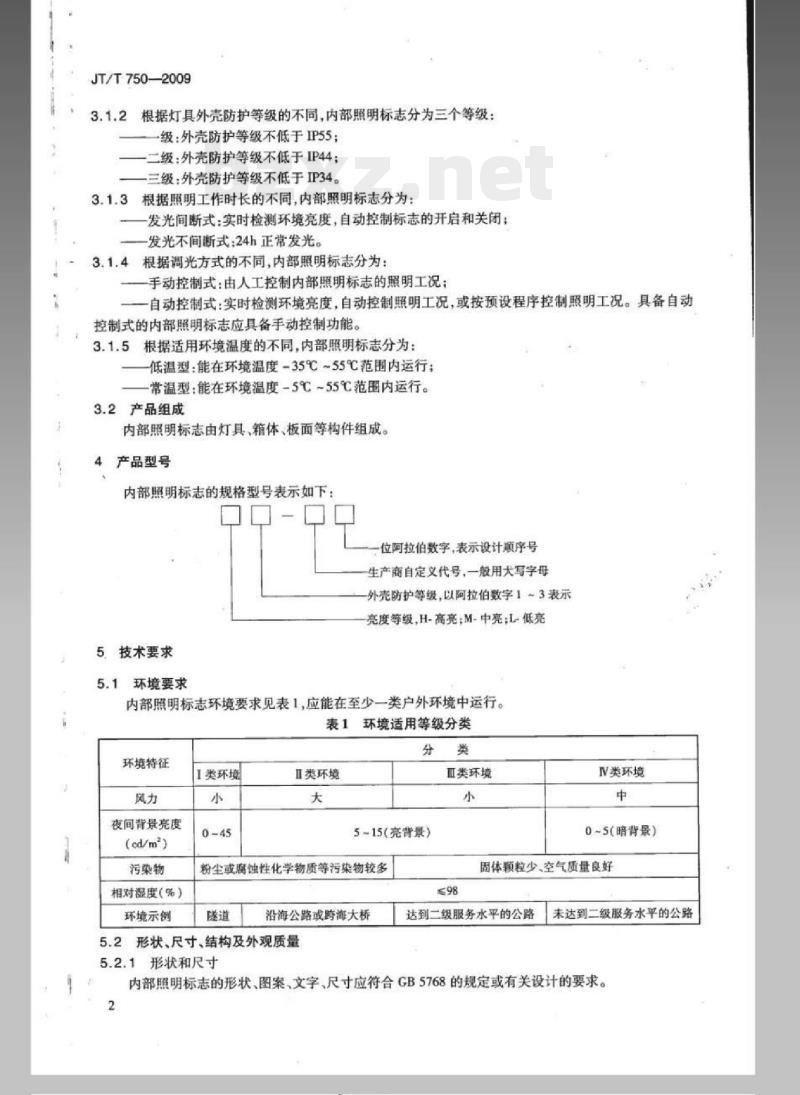

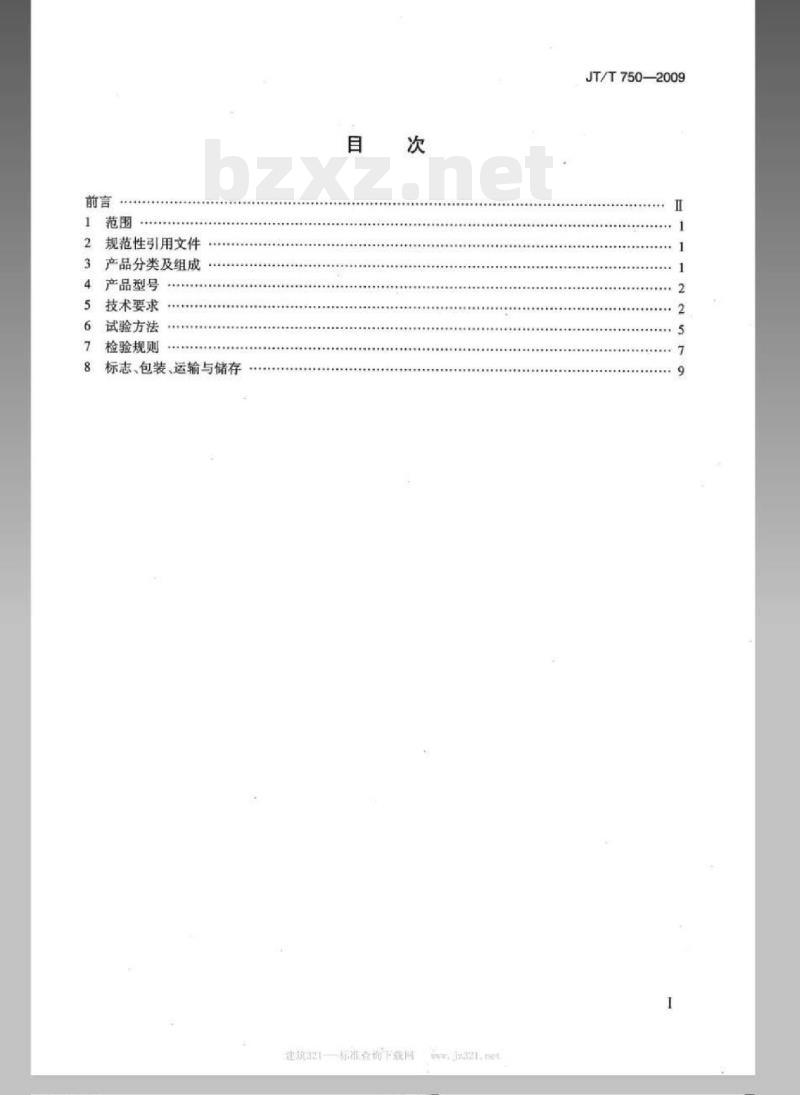

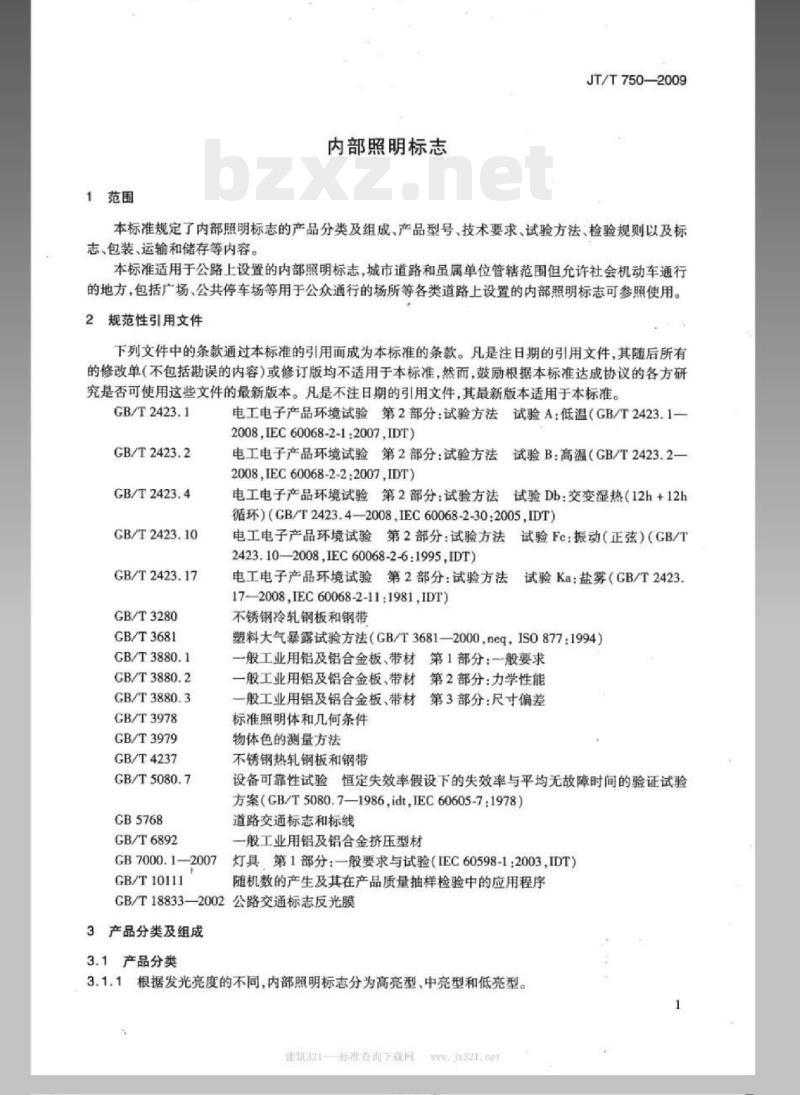

中华人民共和国交通行业标准 JT/T750—2009 内部照明标志 Internal lighting signs 2009-07-23 发布 2009-11-01 实施 中华人民共和国交通运输部发布 前言 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：浙江省交通规划设计研究院、浙江富阳市新源交通电子有限公司、浙江银江电子股份有限公司。本标准主要起草人：郭敏、郭旷、邵坚达、王国华、丁旭东、杨辉、孙巧丽、陈琳、王辉、胡立平。 目次 1 范围 2 规范性引用文件 3 产品分类及组成 4 产品型号 5 技术要求 6 试验方法 7 检验规则 8 标志、包装、运输与储存 1 范围 本标准规定了内部照明标志的产品分类及组成、产品型号、技术要求、试验方法、检验规则以及标志、包装、运输和储存等内容。本标准适用于公路上设置的内部照明标志，城市道路和虽属单位管辖范围但允许社会机动车通行的地方（包括广场、公共停车场等用于公众通行的场所）等各类道路上设置的内部照明标志可参照使用。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T2423.1-GB/T2423.17, GB/T3280, GB/T3681, GB/T3880.1, GB/T3880.2, GB/T3880.3, GB/T3978, GB/T3979, GB/T4237, GB/T5080.7, GB/T5768, GB/T6892, IEC60068系列标准, GB/T7000.1, GB/T18833等。 3 产品分类及组成 3.1 产品分类 3.1.1 根据发光亮度的不同，内部照明标志分为高亮型、中亮型和低亮型。 3.1.2 根据灯具外壳防护等级的不同，内部照明标志分为三个等级：一级：外壳防护等级不低于IP55；二级：外壳防护等级不低于IP44；三级：外壳防护等级不低于IP34。 3.1.3 根据照明工作时长的不同，内部照明标志分为：发光间断式（实时检测环境亮度，自动控制标志的开启和关闭）；发光不间断式（24h正常发光）。 3.1.4 根据调光方式的不同，内部照明标志分为：手动控制式（由人工控制内部照明标志的照明工况）；自动控制式（实时检测环境亮度，自动控制照明工况，或按预设程序控制照明工况。具备自动控制式的内部照明标志应具备手动控制功能）。 3.1.5 根据适用环境温度的不同，内部照明标志分为：低温型（能在环境温度-35℃~55℃范围内运行）；常温型（能在环境温度-5℃~55℃范围内运行）。 3.2 产品组成 内部照明标志由灯具、箱体、板面等构件组成。 4 产品型号 内部照明标志的规格型号表示如下：0O-O0 一位阿拉伯数字表示设计顺序号；一位字符表示生产商自定义代号（一般用大写字母）；外壳防护等级以阿拉伯数字1~3表示；亮度等级以H（高亮）、M（中亮）、L（低亮）表示。 5 技术要求 5.1 环境要求 内部照明标志应能在至少一类户外环境中运行。环境适用等级分类如下： - I类环境：风力小，夜间背景亮度0~45 cd/m2，污染物较少，环境示例为隧道； - II类环境：风力大，夜间背景亮度5~15 cd/m2（亮背景），污染物较多，环境示例为沿海公路或跨海大桥。 5.2 形状、尺寸、结构及外观质量 5.2.1 形状和尺寸 达到二级服务水平的公路，其内部照明标志的形状、图案、文字、尺寸应符合GB/T5768的规定或有关设计的要求。 5.2.2 结构 内部照明标志内部结构应符合GB/T7000.1中第4章的有关规定。 5.2.3 外观质量 5.2.3.1 标志箱体颜色不宜采用深色，标志箱体及连接件的防护层色泽应均匀、无划伤、无裂痕、无基体裸露等缺陷，其理化性能指标应符合相关国家或行业标准的要求，箱体的边缘和尖角应适当倒角，呈圆滑状。标志版面和周边应平整、光洁，灯具表面应光滑，防污物堆积且便于清洗，无损伤、变形、涂层剥落。 5.2.3.2 安装连接件应具有可调节标志视认角度的机构，以便于安装施工，其活动零件应灵活、无卡滞现象。标志构件应完整、装配牢固、边角过渡圆滑，无飞边、无毛刺。 5.2.3.3 箱体内元器件安装要求牢固端正、位置正确：箱体出线孔开口合适、切口整齐，出线管与箱体连接密封良好；箱内接线整齐，回路编号清楚，走线横平竖直，符合工艺要求；为便于更换光源和附件以及灯具使用中的维护，宜采取前开门式，箱门开闭灵活轻便，密封良好，箱体内外清洁。 5.3 材料要求 5.3.1 一般规定：在同一块内部照明标志上，采用的各种材料应具有相容性，防止因电化学作用、不同的热膨胀系数或其他化学反应等造成标志板的锈蚀或损坏。 5.3.2 箱体：宜采用符合国家相关标准的轻质非黑色金属材料或非金属材料，如铝合金板、薄不锈钢板、合成树脂类板材等制造。使用挤压成型的铝合金型材制作标志箱体时，应满足GB/T6892的要求及设计要求，且应具有轻质、高强、耐蚀、耐磨、刚度大等特点。薄不锈钢板的材料性能应符合GB/T4237、GB/T3280的相关规定。 5.3.3 标志面：标志版面采用的反光膜应兼具较好的透光性能和逆反射性能。标志板的透光率应不低于98%。 5.4 光学性能 5.4.1 光源：标志的照明应采用白色光源，安装于标志板结构内部适当位置。光源应在1%~100%光通量范围内可调光，应采用发光效能高的光源。 5.4.2 亮度性能 5.4.2.1 内部照明标志在额定运行状态下的标志版面平均亮度要求（单位：cd/m²）： | 颜色 | 高亮型 | 中亮型 | 低亮型 | | :--- | :--- | :--- | :--- | | 白色 | 300 | 140 | 80 | | 黄色 | 150 | 100 | 50 | | 红色 | 45 | 30 | 15 | | 绿色 | 45 | 30 | 15 | | 蓝色 | 30 | 20 | 8 | | 棕色 | 22 | 12 | 5 | 5.4.2.2 环境应用建议： - I类环境下应选用高亮型、发光不间断式且具备自动控制式的内部照明标志； - II、III类环境下宜选用中亮型、发光间断式内部照明标志； - IV类环境下宜选用低亮型、发光间断式内部照明标志； - II、III、IV类环境中事故多发、环境较暗等特殊路段，宜选用发光不间断式内部照明标志。 5.4.3 均匀性：在规定的标志版面上（不包括拼缝）任何相距150mm测量点上的相同颜色的亮度之比应不大于1.5:1；整个标志版面上相同颜色的最大亮度与最小亮度之比应不大于4:1。 5.4.4 对比度：白色部分与棕色部分平均亮度之比应不大于20:1且不小于10:1；白色与蓝色部分平均亮度之比应不大于18:1且不小于5:1；白色部分与红色、绿色部分平均亮度之比应不大于10:1且不小于4:1。 5.4.5 色度性能：按6.3.2规定执行。
