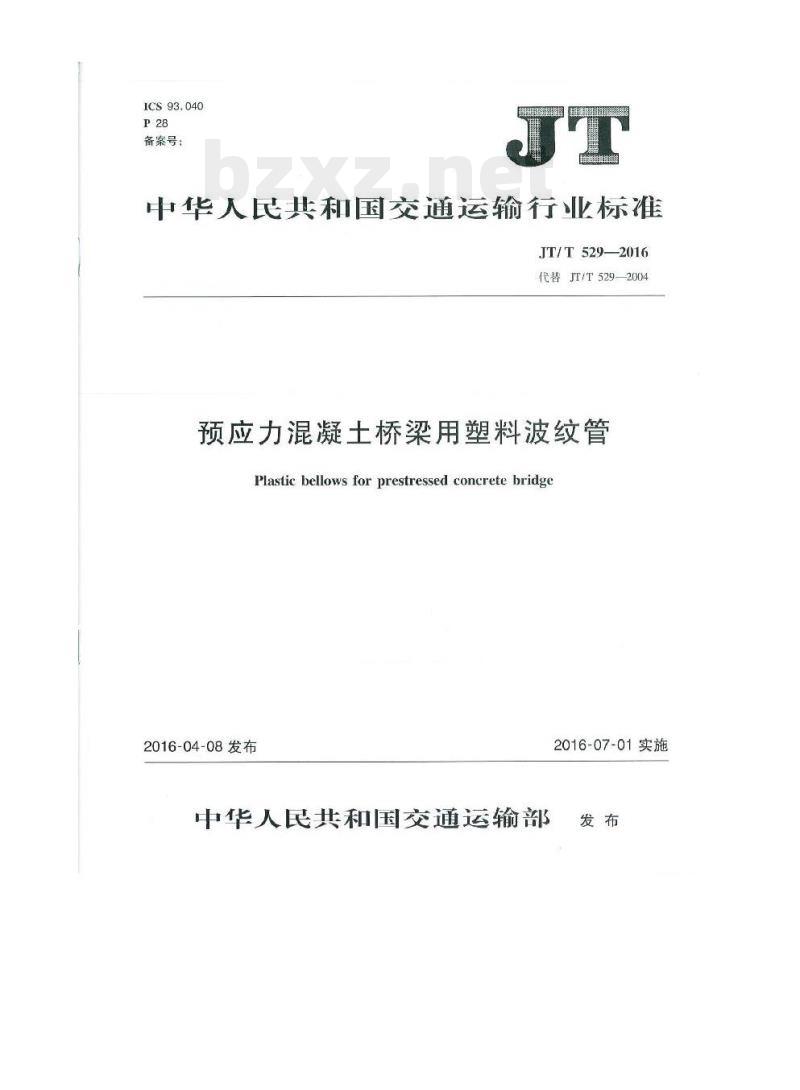

【JT交通运输标准】 预应力混凝土桥梁用塑料波纹管

ICS93.040
备案号：
中华人民共和国交通运输行业标准JT/T529—2016
代JT/T529—2004
预应力混凝土桥梁用塑料波纹管Plastic bellows for prestressed concrete bridge2016-04-08发布
2016-07-01实施
中华人民共和国交通运输部

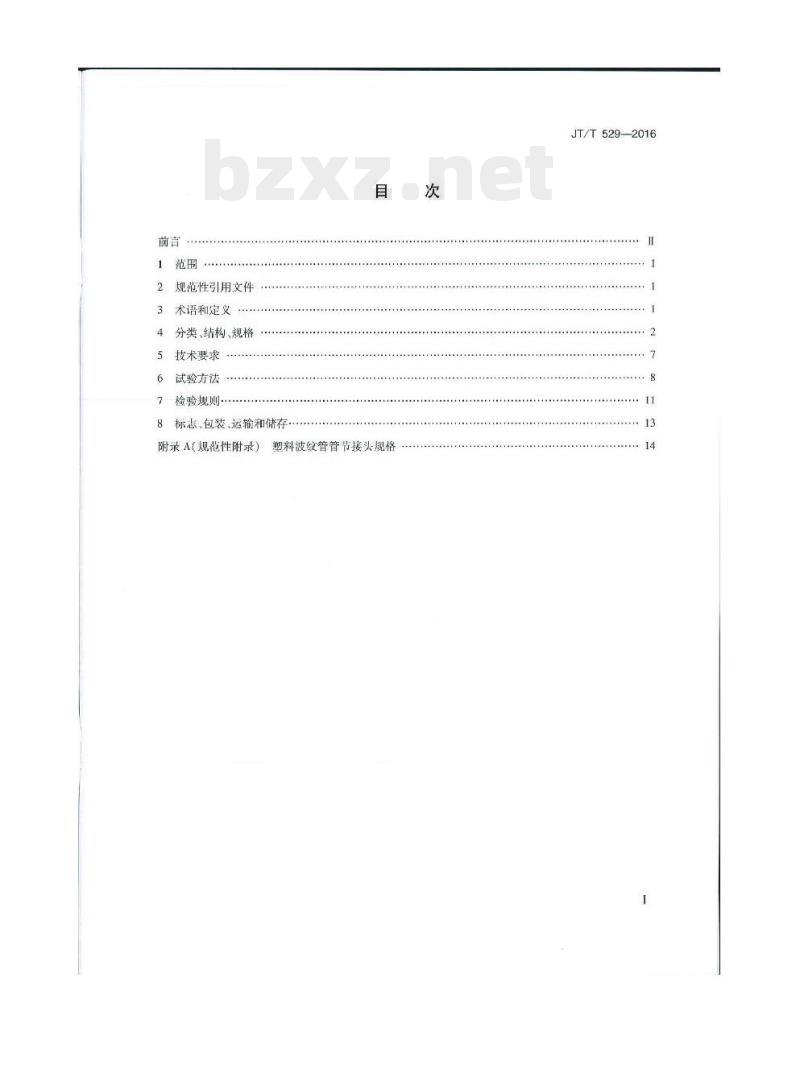

2规范性引用文件
3术语利定义
4分类、结构、规格
5技术要求
6试验方法·
7检验规则…·
标志、包装、运输和储存.
附录A（规范性附录）
塑料波纹管管节接头规格
JT/T529-—2016
JT/T529-2016

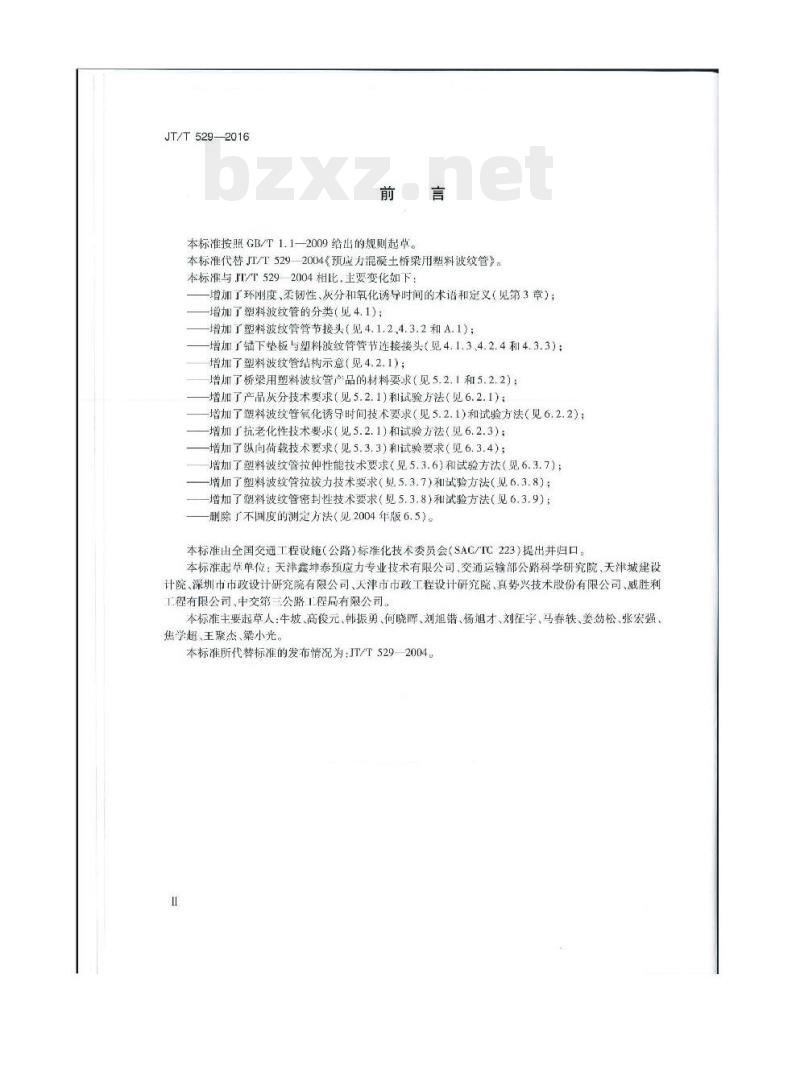

本标准按照GB/T1.1—2009给出的规则起草。言
本标准代替JT/T5292004《预应力混凝土桥梁用塑料波纹管》：本标准与IT/T5292004相比，主要变化如下：增加了环刚度、柔韧性、灰分和氧化诱导时间的术语和定义（见第3章）：增加了塑料波纹管的分类（见4.1）；增加了塑料波纹管管节接头（见4.124.3.2和A.1）增加了错下垫板与塑料波纹管管节连接接头（见4.1.3.4.2.4利4.3.3)；增加了塑料波纹管结构示意（见4.2.1）；增加了桥梁用塑料波纹管产品的材料要求（见5.2.1和5.2.2)；增加了产品灰分技术要求（见5.2.1）和试验方法（见6.2.1）：增加了塑料波纹管氧化诱导时间技术要求（见5.2.1)和试验方法（见6.2.2)；增加了抗老化性技术要求（见5.2.1）和试验方法（见6.2.3）：培加了纵向荷载技术要求（见5.3.3)和试验要求（见6.3.4)；增加了塑料波纹管拉仲性能技术要求（见5.3.6)和试验方法（见6.3.7)；增加了塑料波纹管拉拔力技术要求（见5.3.7）和试验方法（见6.3.8）；增加了塑料波纹管密封性技术要求（见5.3.8）和试验方法（见6.3.9）；删除了不圆度的测定方法（见2004年版6.5)。本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口：本标准起草单位：天津鑫坤泰预应力专业技术有限公司、交通运输部公路科学研究院、天津城建设计院、深圳市市政设计研究院有限公司、天津市市政工程设计研究院、真势兴技术股份有限公司威胜利工程有限公司、中交第三公路工程局有限公司。本标准主要起草人：牛坡、高俊元、韩振勇、何晓晖、刘旭错、杨旭才、刘征宇、马春轶、姜劲松、张宏强、焦学超、王聚杰、梁小光

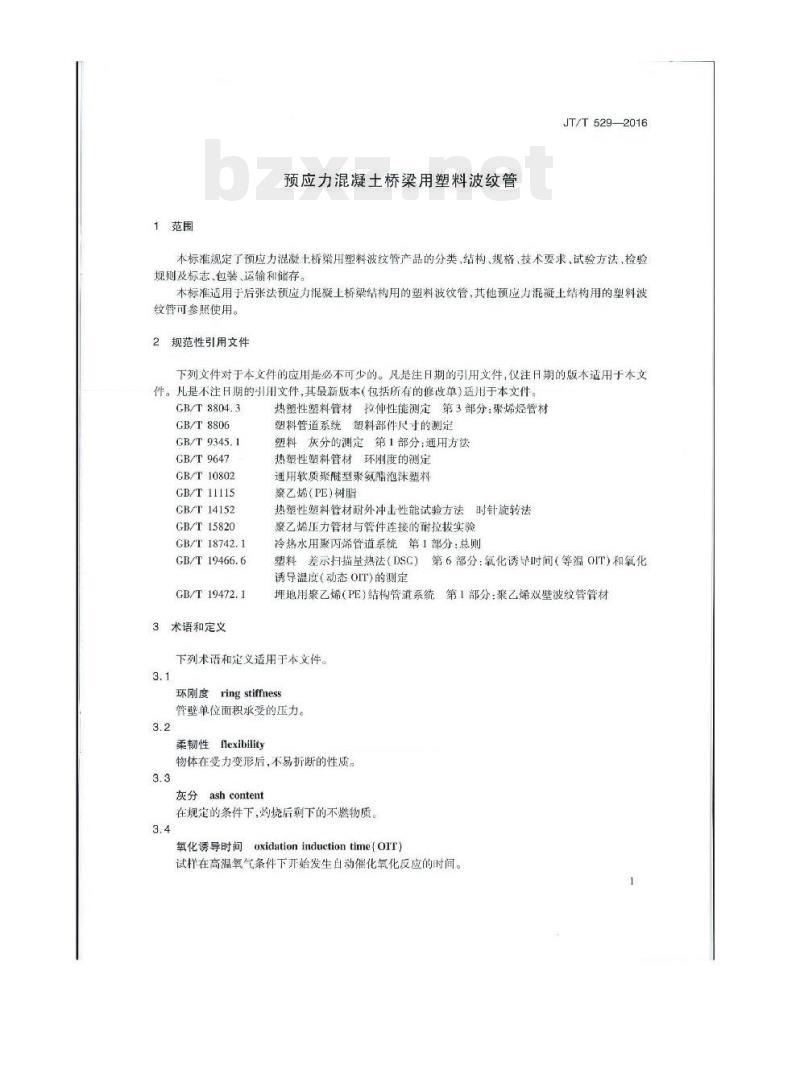

本标准所代替标准的发布情况为：JT/T529-2004。1范围
预应力混凝土桥梁用塑料波纹管JT/T529—2016
木标准规定了预应力混凝土桥染用塑料波纹管产品的分类、结构、规格、技术要求、试验方法，检验规则及标志、包装、运输和储存。本标准适用于后张法预应力混凝土桥梁结构用的塑料波纹管，其他预应力混凝土结构用的塑料波纹管可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T8804.3
GB/T8806
GB/T9345.1
GB/T9647
GB/T10802
GB/T11115
GB/T14152
GB/T15820
GB/T18742.1
GB/T19466.6
GB/T19472.1
3术语和定义
热塑性塑料管材拉伸性能测定第3部分：聚烯烃管材塑料管道系统塑料部件尽寸的测定塑料灰分的测定第1部分：通用方法热塑性塑料管材环刚度的测定
通用软质聚醚型聚氨酯泡沫塑料聚乙烯（PE）树脂
热塑性塑料管材耐外冲击性能试验方法时针旋转法聚乙烯压力管材与管件连接的耐拉拔实验冷热水用聚丙烯管道系统第1部分：总则塑料差示扫描量热法（DSC)
诱导温度（动态OIT）的测定
第6部分：氧化诱导时间（等温OIT）和氧化埋地用聚乙烯(PE)结构管道系统第1部分：聚乙烯双壁波纹管管材下列术语和定义适用于本文件。3.1
环刚度ring stiffness
管壁单位面积承受的压力。
柔韧性flexibility
物体在受力变形后，不易折断的性质，3.3
灰分ashcontent
在规定的条件下，灼烧后剩下的不燃物质。3.4
氧化诱导时间oxidationinductiontime（OIT）试样在高温氧气条件下开始发生自动催化氧化反应的时间。1

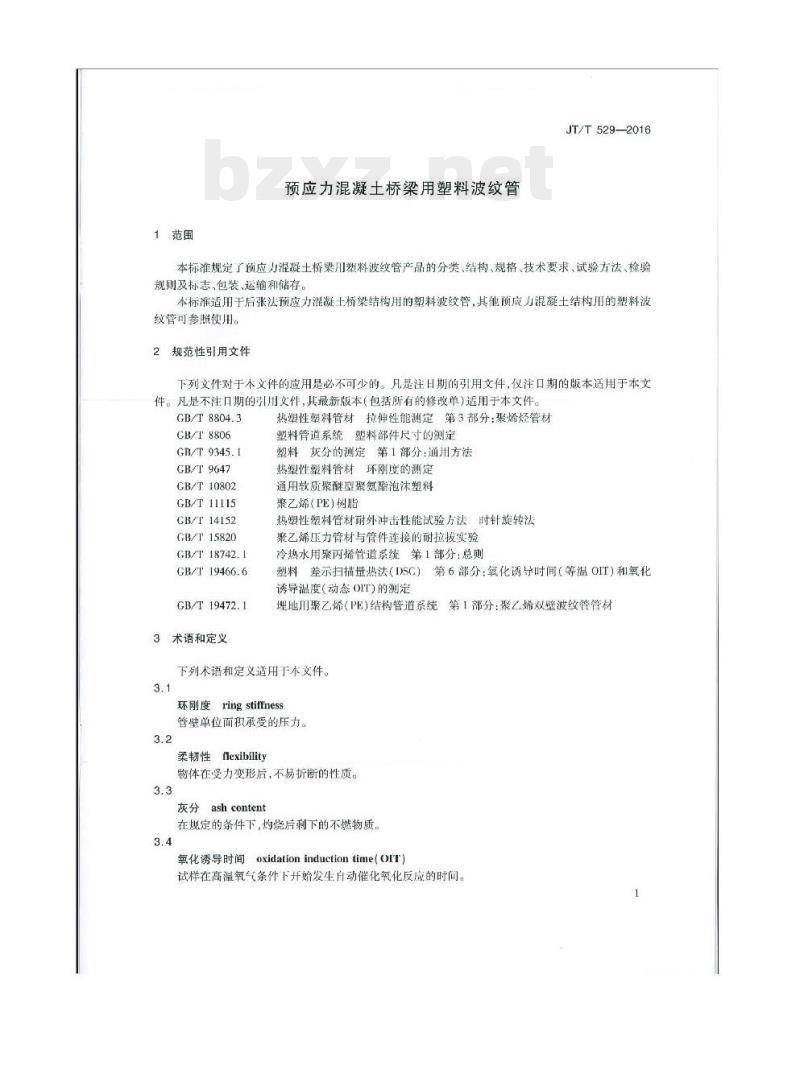

1范围
预应力混凝土桥梁用塑料波纹管JT/T529—2016
本标准规定了预应力混凝土桥梁用塑料波纹管产品的分类、结构、规格、技术要求、试验方法、检验规则及标志，包装、运输和储存。本标准适用于后张法预应力混凝土桥梁结构用的塑料波纹管，其他预应力混凝土结构用的塑料波纹管可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注口期的版本适用于本文件。凡是不注口期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T 8804.3
CB/T8806
GB/T9345.[
CB/T9647
GB/T10802
GB/T11115
CB/T14152
GB/T15820
GB/T 18742.1
CB/T19466.6
GB/T 19472.1
3术语和定义
热塑性塑料管材拉伸性能测定第3部分：聚烯烃管材塑料管道系统塑料部件尺寸的测定塑料灰分的测定第1部分：通用方法热塑性塑料管材环刚度的测定
通用软质聚醛型聚氨酯泡沫塑料聚乙烯（PE）树脂
热塑性塑料管材耐外冲击性能试验方法时针旋转法聚乙烯压力管材与管件连接的耐拉拨实验冷热水用聚丙烯管道系统第1部分：总则塑料差示扫描量热法（DSC）第6部分：氧化诱导时间（等温OIT）和氧化诱导温度(动态OIT)的测定
埋地用聚乙烯（PE)结构管道系统第1部分：聚乙烯双壁波纹管管材下列术语和定义适用于本文件。3.1
环刚度ringstiffness
管壁单位面积承受的压力。
柔韧性flexibility
物体在受力变形后，不易折断的性质。3.3
灰分ash content
在规定的条件下，灼烧后剩下的不燃物质。3.4
氧化诱导时间
oxidation induction time(OrT)试样在高温氧气条件下开始发生自动催化氧化反应的时间。1
JT/T529-2016
真实冲击率trueimpactrate
冲击馥坏数与冲击总数的比值,以百分数表示。4分类、结构、规格
4.1分类
4.1.1按塑料波纹管管节截面形状分为：圆形管节，代号C：
扁形管节，代号F。
4.1.2按塑料波纹管管节接头分为：圆形管节接头
有排气孔，代号CH；
无排气礼，代号CHN
扁形管节接头：
有排气孔，代号FH
无排气孔，代号FN。
按锚下垫板与塑料波数管管节连接接头分为：塑料喇叭管，用于锚下垫板与圆形塑料波纹管节连接接头，代号PTb）热塑套管，用子错下垫板与扁形塑料波纹管管节连按接头，代号HP。4.2结构
塑料波纹管
塑料波纹管由塑料皮纹管管节、管节接头、连接接头（塑料喇叭管或热塑套管）组成，圆形塑料波纹管结构示意如图1a)所示，扁形塑料波纹管结构示意如图1b)所示。A-A
b)扇形塑料波纹管
说明：
锚头：
错下垫板；
3塑料肌管：
4——塑料波纹管管节接头：
塑料波纹管管节：
热塑套管。
图1塑科波纹管结构示意
4.2.2塑料波纹管管节
JT/T529—2016
塑料波纹管管节分为圆形管节和肩形管节，管节波峰S=4mm~5mm；波距L.=30mm~60mm，其外表面凸起环形螺纹应垂直于管节中心线，圆形普节如图2a）所示，扇形管节如图2b）所示。a)圆形管节
b)扇形管节
塑料波纹管管节接头
4.2.3.1圆形管节接头
塑料波纹管管节结构示意
圆形管节接头由两个半圆瓣组成，卡谦糖内嵌入密封圈，两个平圆卡腰对拼后，在卡槽中插人锁紧楔形插板，使之形成紧密时闭阅形誉节接头：圆形有排气孔管节接头如图3a）所示：圆形无排气孔管节接头如图3h)所示。
a)圆形有排气孔接头
JT/T 529—2016
说明：
一盖幅：
2—排气孔：
有排气孔半圆卡
—卡档：
4.2.3.2扁形管节接头
b)圆形无排气孔接头
密封圈：
无排气孔平圆卡链：
圆形塑料波纹管管节：
模形锁紧插板。
图3圆形管节接头结构示意
扁形管节接头由扁形三通（扁形直通）和两个扁形卡趟组成，两个扇形卡箍分别连接在两侧扁形波纹管管节上，使之形成密封管节按头。扁形有排气孔管节接头如图4）所示：扁形无排气孔管节接头如图46）所示。
a)扇形有排气孔管节接头
6)扁形无排气孔管节接头
说明：
盖帽：
排气孔：
扁形塑料管管节：
扁形卡箍：
扇形直通。
图4扁形管节接头结构示意
4.2.4锚下垫板与塑料波纹管管节连接接头JT/T529—2016
4.2.4.1塑料喇叭管。塑料喇叭管设大端和小端，大端有两个对称定位件，小端凸起波峰与波纹管管节波峰一致，外表面设4条对称纵向加强筋，如图5a)所示。4.2.4.2热塑套智。热塑套管设大端和小端，如图5b)所示。a)塑料喇管
h)热塑套管
说明：
定位件：
2纵间加强助。
图5锚下垫板与塑料波纹管管节连接接头结构示意4.3规格
4.3.1塑料波纹管管节
4.3.1.1圆形塑料波纹管管节规格见表1，管节长度分为6m，8m、10m和12m，偏差0=+10mm表1
圆形塑料波纹管管节规格
内径d
标称值
标称值
登厚SH免费标准bzxz.net
标称值
单位为毫米
配套使用的镭具
YM12—7
YM12—12
YM12—19
YM12—22
YM15-5
YM15-12
YM15—17
JT/T529—2016
标称值
外径D
标称值
表1（续）
壁厚S
标称值
配套使用的错具
YM12-31
YM12—37
YM1242
YM15—22
YM1527
YM15—31
4.3.1.2扁形塑料波纹管管节规格见表2，管节长度分为6m，8m、10m和12m，偏差0~+10mmg表2
扁形塑料波纹管管节规格
长轴(U.)
标称值
4.3.2塑料波纹管管节接头
标称值
圆形塑料波纹管管节接头规格见A.1。扁形塑料波纹管管节接头规格见A.2.锚下垫板和塑料波纹管管节连接接头4.3.3
PT-100
PT-115
PT-130
注：M-
塑料喇叭管连按接头规格见表3。偏差
壁厚（Sm）
标称值
塑料喇叭管连接接头规格
大端内径d
标称值
大端外径司
标称值
与喇叭管配套的错下垫板内径。偏差
热塑套管连接接头规格见表4。
小端内轻
标称值
小端外径D，
标称值
单位为毫米
配套锚具
单位为毫米
壁厚S
标称值
注：X
人端长辅
标称值
表4热塑套管连接接头规格
大端短轴品
标称值
扁形管节锚下整板长轴：Y
5技术要求
5.1外观
小端长轴U
标称值
扁形管节镭下垫板短轴，
小端短轴。
标称值
JT/T529-2016
单位为毫米
标称值
塑料波纹管外观应光清外表和内壁不应有破裂、气泡、裂口、硬快及影响使用的划伤。5.2材料
5.2.1塑料波纹管原材料应使用原始粒状原料，不应便川生料。高密应肇乙烯（HDPE）应符合GB/T11115的规定，聚两烯PP）应符仓合CB/T18742.1的规定。采用注塑成型的塑料波纹管，灰分含量不应超过7%，氧化诱导时间不小于14mim经抗老化性试验后、不应出现分层、开裂或起泡。5.2.2密封圈采用聚氧酯，应符合GB10802的规定，5.3性能要求
5.3.1环度
圆形塑料波纹管环刚度不应小于6kN/m，扁形塑料波纹管环刚度不应小于4kN/m。5.3.2局部横向荷载
塑料波纹管承受局部横向荷载，持荷2min，管节表面不应出现破复；卸荷5min后，管节变形量不应超过管节外径（或扁形管节短轴）的10%。5.3.3纵向荷载
塑料波纹管承受纵向荷载时，管节纵向压缩量与管节长度之比不大于0.8%。5.3.4柔韧性
塑料波纹管按6.3.5.2反复弯曲5次后，采用专用球形塞规，应能顺利地从塑料波纹管节中通过。5.3.5抗冲击性
塑料波纹管低温落罐冲击试验的真实冲击率(TIR)最大允许值为10%。5.3.6拉伸性能
5.3.6.1塑料波纹管拉仲属服应力不小于20MPa。r
JT/T529-2016
5.3.6.2高密度聚乙烯塑料波纹管的断裂伸长率不小于500%，聚丙烯塑料波纹管的断裂伸长率不小于400%。
5.3.7拉拔力
将塑料波纹管管节与管节接头、连接接头安装好的试样，固定在拉力计上，保持恒定抗力，持续1h，连接处不松脱。
5.3.8密封性
将两根波纹管管节、管节接头和连接接头安装好，测定真空度，真空度不大于-0.07MPac6试验方法
6.1外观
6.1.1用目测和触摸直接检套外观质量，内壁用光源照看6.1.2塑料波纹管内径和接厚尺寸按GB/T8806的规定测量。6.2材料
6.2.1灰分试验按GB/T9345.1规定中直接缎烧法测定塑料波纹管的灰分含量。6.2.2氧化诱导时间试验接CB/T19466.6的规定进行。6.2.3抗老化性试验按GB/T19472.1的规定进行。6.3性能
6.3.1试样制备环境
试样试验前在(23±2)℃环境下放置24h以上。6.3.2环刚度
6.3.2.1从5根管节上各取长（300±10）mm试样一段，两应与替节轴线垂直切平。按GB/T9647的规定进行，上压板下降速度为（5±1)mm/min，当试样垂直方向内径变形量为原内径（或扁形管节短轴)的3%时，记录此时试样所受荷载。试验结果为5个试样算数平均值。6.3.2.2试验结果按式(1)计算。S=(0.0186+0.025×)x
式中：S
试样环刚度，单位为干牛每平方米(kN/m）)：-试样内径（或扁形管节短轴）重直方向3%变化量，单位为米(m)；试样内径（或扁形管节短轴）垂直方向3%变形时荷载，单位为千牛（kN）：-试样内径（或扁形管节长轴与短轴的算术平均值），单位为米(m)；试样长度，单位为米(m）。
6.3.3局部横向荷载
6.3.3.1试样长1100mm，在试样中部位置波谷处取1点，用端部Φ12mm，横向长度150mm圆柱顶压头施加横向荷载F，如图6所示，在30s内达到规定荷载值800kN，持荷2min后，观察试样表面是否被裂；卸荷5min后，在加载处测量塑料波纹管管节外径（或扁形管节短轴）变形量。8
