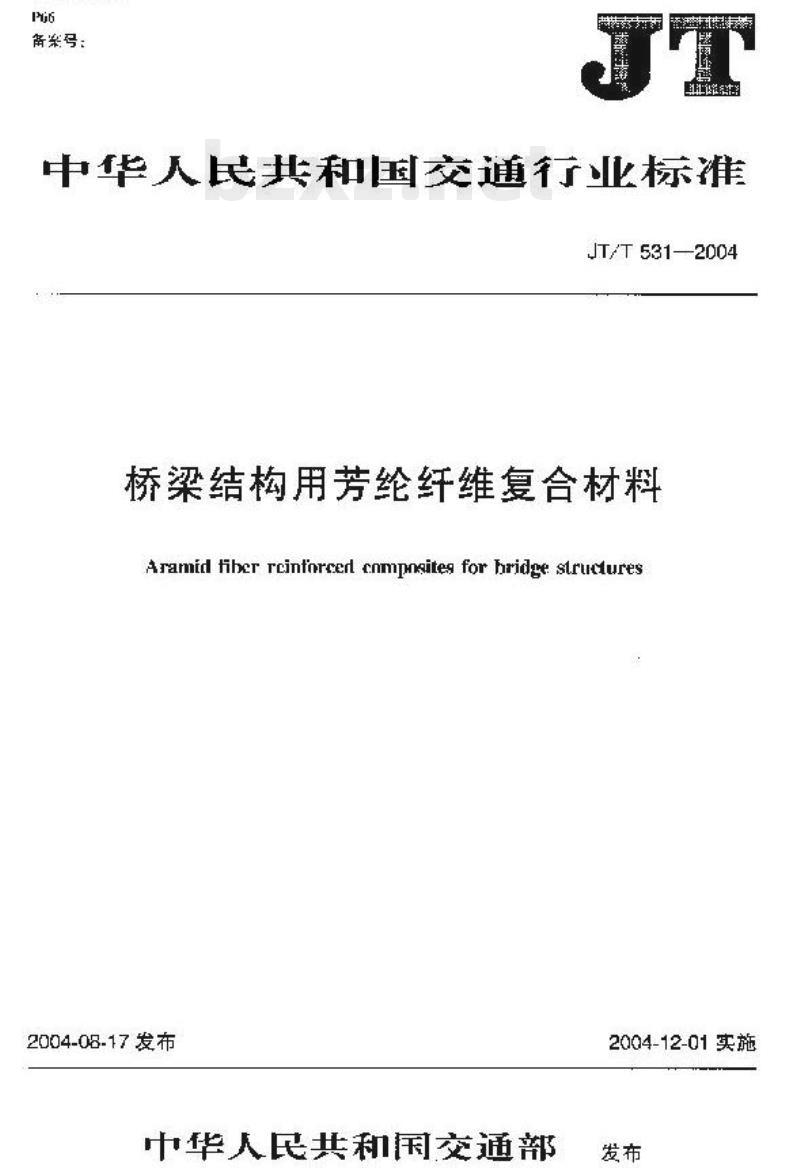

【JT交通运输标准】 桥梁结构用芳纶纤维复合材料

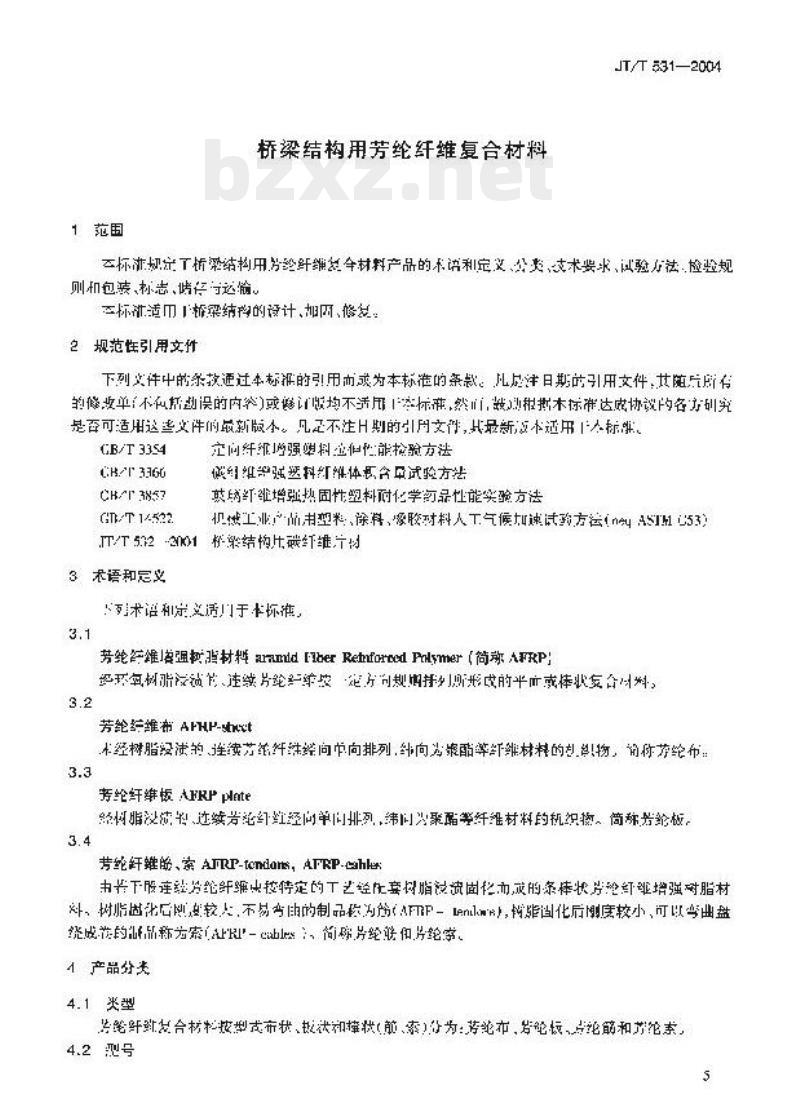

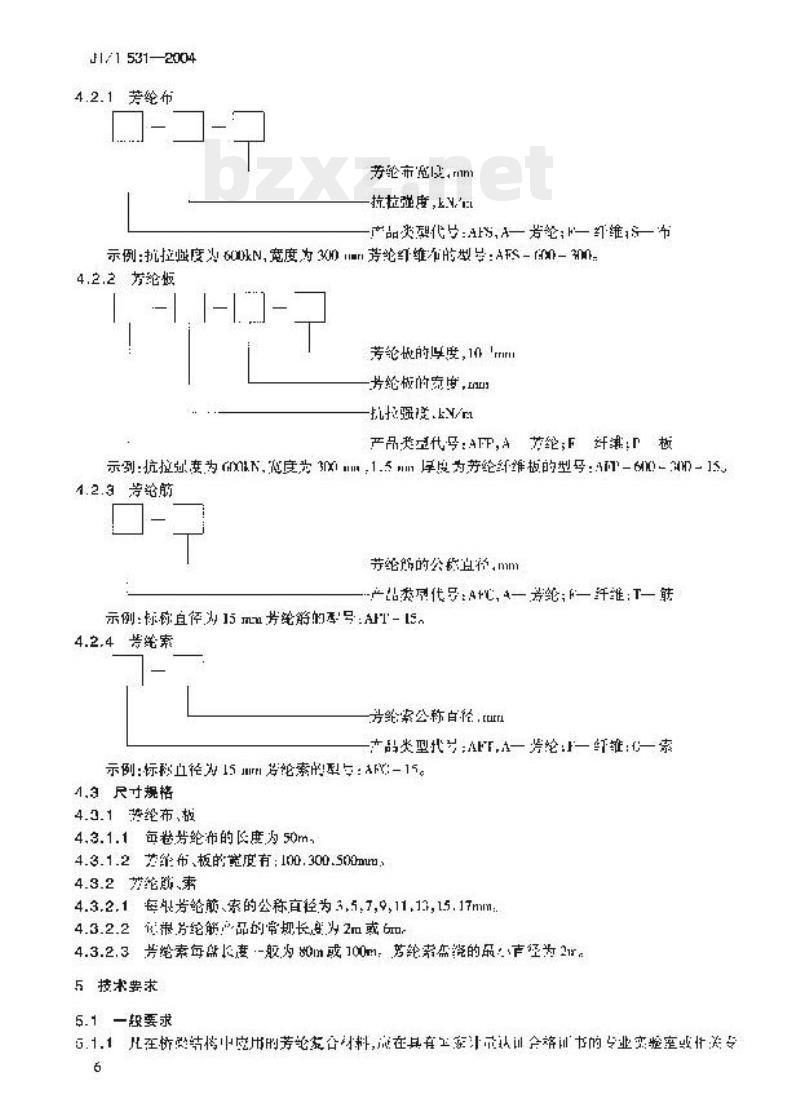

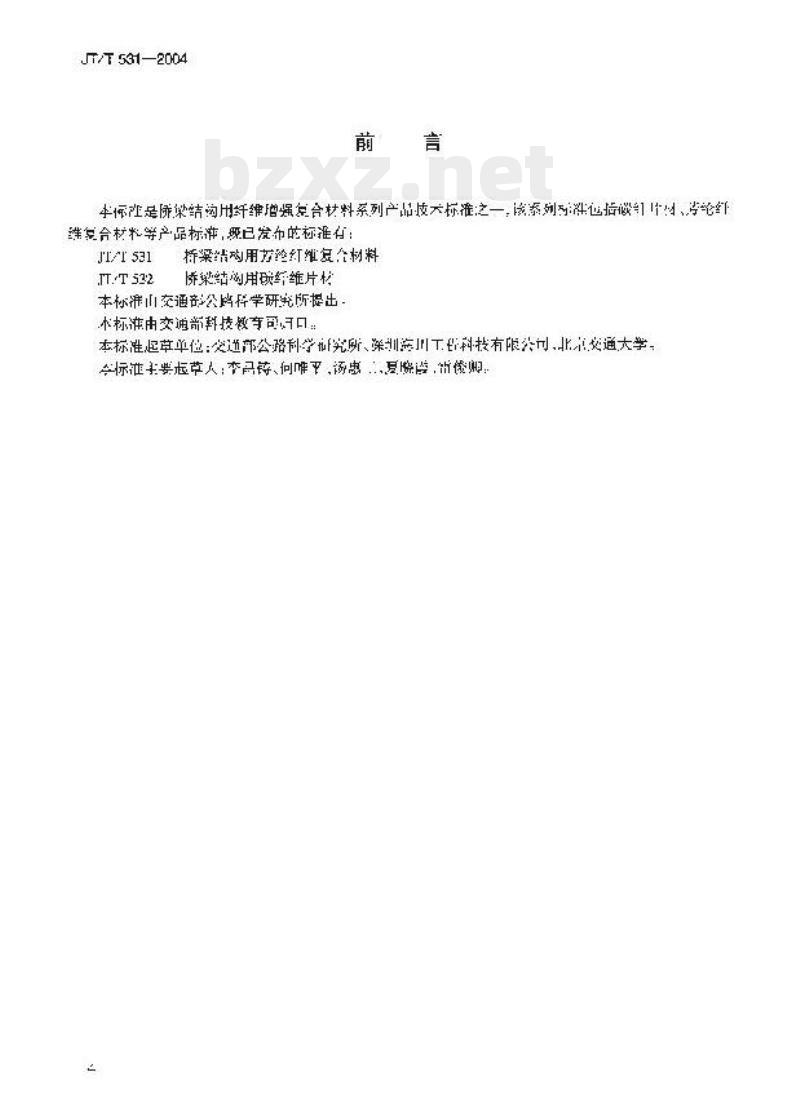

中华人民共和国交通部行业标准 JT/T 531—2004 桥梁结构用芳纶纤维复合材料 前言 本标准是桥梁结构用纤维增强复合材料系列产品技术标准之一。该系列涉及芳纶纤维复合材料等产品标准，现已发布的标准包括 JT/T 531、JT/T 532 等。 本标准由交通部材料科学研究所提出，由交通部材料科学技术研究中心负责编制。本标准起草单位为：交通公路科学研究院、深圳路桥科技有限公司、北京交通大学。标准主要起草人为：[此处内容因OCR识别不全略去]。 1 范围 本标准规定了桥梁结构用芳纶纤维复合材料产品的术语和定义、技术要求、试验方法、检验规则以及包装、标志、储存和运输。 本标准适用于桥梁的设计、加固与修复。 2 规范性引用文件 下列文件中的条款通过本标准的引用而或为本标准的条款。凡有效期内的引用文件，其随版本修订的内容均适用于本标准；有效期过的版本不适用。主要引用文件包括： GB/T 3354 纤维增强塑料制品力学性能检验方法 GB/T 3366 纤维增强热固性塑料试验方法 GB/T 3857 纤维增强热固性塑料耐化学介质性能试验方法 GB/T 1522 工业产品用塑料、橡胶材料人工气候加速试验方法 3 术语和定义 3.1 芳纶纤维增强树脂材料 (AFRP)：以超高性能环氧树脂等为基体、连续纤维经向单向排列，横向为靠植等纤维材料的复合材料。 3.2 芳纶纤维布 (AFRP-fabric)：由树脂浸渍的、连续纤维经向单向排列，纬向为聚酯等纤维材料的机织物，简称芳纶布。 3.3 芳纶纤维板 (AFRP-plate)：经树脂浸渍、连续芳纶纤维经向单向排列，纬向为聚酯等纤维材料的机织物，简称芳纶板。 3.4 芳纶纤维筋、索 (AFRP-rod, AFRP-cable)：由连续芳纶纤维按特定工艺进行树脂固化形成的条状片状或索状纤维增强树脂材料。树脂固化后较不易弯曲的制品称为芳纶筋，可以弯曲盘绕成环的制品称为芳纶索，简称芳纶筋、索。 4 产品分类 4.1 类型 芳纶复合材料按形状分为：芳纶布、芳纶板、芳纶筋、芳纶索。 4.2 编号 4.2.1 芳纶布：产品型号示例：抗拉强度为600kN，宽度为3m的型号为 F-0-600-3。 4.2.2 芳纶板：产品型号示例：抗拉强度为3x10^5 N/mm²，厚度为1.5mm的型号为 P-1.5-3x10^5。 4.2.3 芳纶筋：产品型号示例：标称直径为15mm的型号为 R-15。 4.2.4 芳纶索：产品型号示例：标称直径为15mm的型号为 C-15。 4.3 尺寸规格 4.3.1 芳纶布、板：每卷芳纶布长度为50m；芳纶布、板的宽度规格有 100mm、300mm、500mm。 4.3.2 芳纶筋、索：芳纶筋、索的公称直径有 3, 5, 7, 9, 11, 13, 15, 17mm；芳纶筋长度常规为 2m 或 6m；芳纶索每根长度为 80m 或 100m。 5 技术要求 5.1 一般要求 5.1.1 在桥梁加固中应用的芳纶复合材料，其性能应在具有国家计量资质的实验室进行测试。 5.1.2 芳纶纤维布的产品规格应符合表1规定的单位面积质量要求。 5.1.3 芳纶筋、索的产品规格应符合表2规定的性能指标。 5.1.4 与芳纶纤维共同使用的粘结材料，应与混凝土和芳纶纤维具有良好的相容性（包括层压、灌注、浸渍材料或粘合树脂）。 5.2 外观 5.2.1 芳纶纤维布的外观：表面洁净，无杂物，不得有尘埃和其他污染；缺陷每100m不得多于3处；断丝每100m不得多于10处；纤维排列均匀，不得有斜向或起皱现象；宽度误差范围为 ±5mm，长度误差为总长度的 ±1%。 5.2.2 芳纶纤维板的外观：表面完整、洁净，不得有气泡、裂纹和其他污染；表面缺陷每平米不得超过5处；其外观应符合5.2.1的要求。 5.2.3 芳纶纤维筋、索的外观：表面干净，无粘结物或砂粒；索内部不得有断丝现象；尺寸误差范围：直径误差应在规定范围内，短缺或过长偏差应在±5%以内。 5.3 力学性能 5.3.1 芳纶纤维布、板的力学性能指标应符合表3的规定。 5.3.2 芳纶筋、索的力学性能指标应符合表4的规定。 5.4 耐候性能 在自然环境条件下，与芳纶纤维复合材料的耐候性不低于表5规定的标准。 5.5 耐化学性能 在要求的化学介质环境下，芳纶纤维复合材料应符合表6规定的耐化学腐蚀性能指标。 6 试验方法 6.1 纤维体积含量：按 GB/T 3366 的规定进行试验。 6.2 外观质量：在明亮的场所进行目视检验。 6.3 力学性能：按照 GB/T 3354 的规定进行试验。 6.4 耐候性能：按照 GB/T 14522 的规定进行试验。 6.5 耐化学腐蚀性能：按照 GB/T 3857 的规定进行试验。 7 检验规则 7.1 出厂检验 7.1.1 出厂检验项目包括：外观质量、单位面积质量、纤维体积含量、芳纶筋、索的长度等。 7.1.2 抽样：芳纶布连续生产时，每批次 2000m 为一批；芳纶板按订单批次；芳纶筋、索每 10m 为一批，不足 10m 按 10m 计。抽样比例：芳纶布抽检 10%；芳纶筋、索每批随机抽检 1 件。 7.1.3 判定规则：所有检验项目均合格为合格。若有单项不合格，应加倍抽样重检，若仍不合格，则判定该批次为不合格。 7.2 型式检验 型式检验项目包括 5.2.1、5.2.2、5.2.3 及 5.5 的全部要求。
