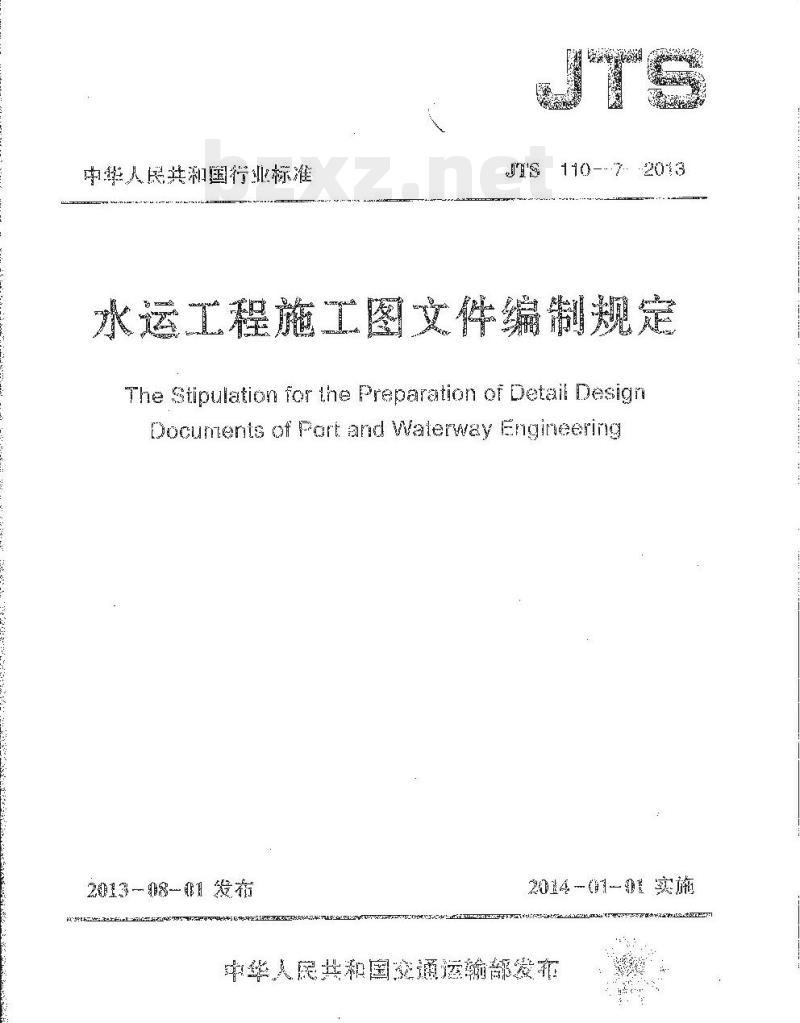

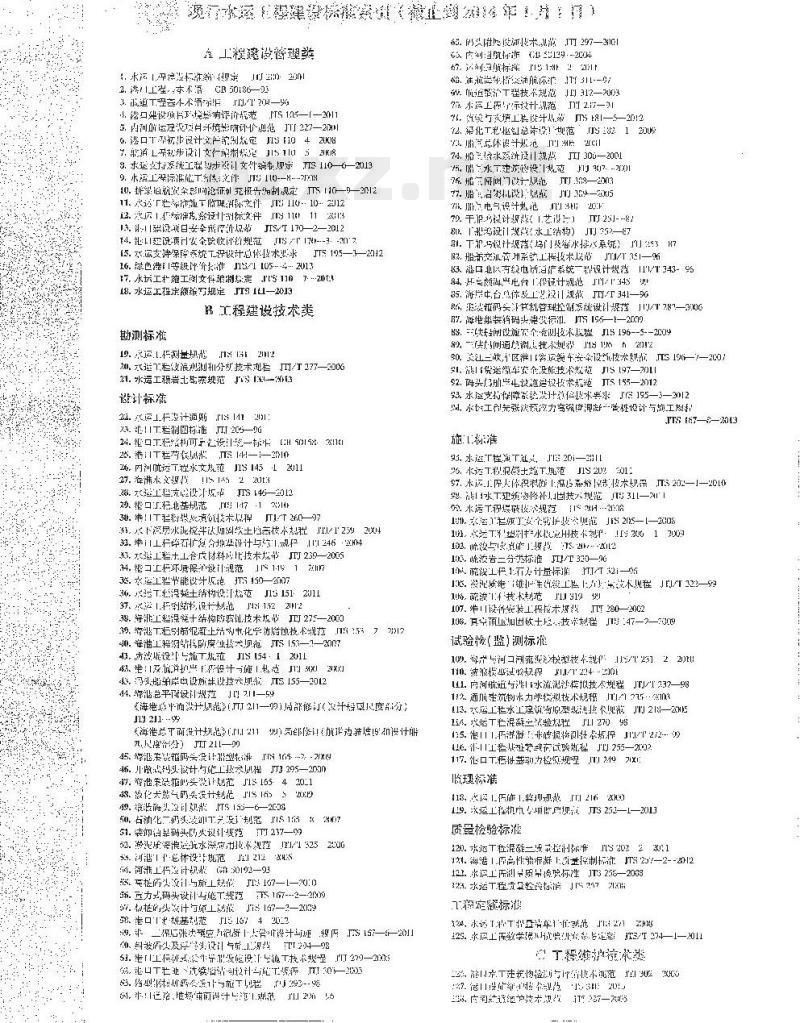

【JT交通运输标准】 水运工程施工图文件编制规定

JTS 110-7-2013 The Stipulation for the Preparation of Detail Design Documents of Port and Waterway Engineering.
1总则
1.0.1为适应水运工程建设发展的需要,规范水运工程施工图文件编制内容、深度和格式,保证水运工程施工图文件编制质量,制定本规定。
1.0.2 JTS 110-7适 用于沿海和内河新建、扩建和改建水运工程施工图文件的编制。
1.0.3水运 工程施工图文件的编制单位,应按国家有关规定,具备相应的设计资质。
1.0.4水运工程施工图文件由两个或两个以上设计单位编制时，应明确总体设计单位,并负责统一设计原则(协调设计接口。
1.0.5水运工程施工图文 件的编制，除应符合本规定外，尚应符合国家现行有关标准的规定。
2基本规定
2.0.1施工图文件编制必须以批复 的初步设计文件为依据。
2.0.2施工图文件应以册 和分册为编排单元。根据工程实际情况,某些册无内容时,其他册序号不变;分册的序号、名称和数量可视实际情况调整,调整时应依据工程分区、专业、单体划分。
2.0.3施工图文件的内容应 根据工程具体情况确定,可包括下列主要内容:
(1)港口工程施工图文件包括总体设计,总平面,进港航道,陆域形成,堆场道路,水工建筑物,装卸工艺及设备,生产与辅助建筑物,供电照明、信息与通信、控制,给排水、消防、环保、暖通、动力,港口铁路等11册内容;
(2)航道工程施工图文件包括总体设计,总平面，整治工程,疏浚工程,炸礁工程,护岸工程,通航建筑物工程,航标工程,配套工程,专项工程等10册内容;
(3)航电枢纽及通航建筑物工程施工图文件包括总体设计,枢纽总平面,挡水和泄水建筑物,通航建筑物,水电站,消防,大型临时工程,专项工程等8册内容;
(4)船厂水工工程施工图文件包括总平面,工艺及设备,水工建筑物，干船坞灌水排水系统等4册内容。
