【JT交通运输标准】 强制间歇式沥青混合料搅拌设备

ICS91.220
备案号：

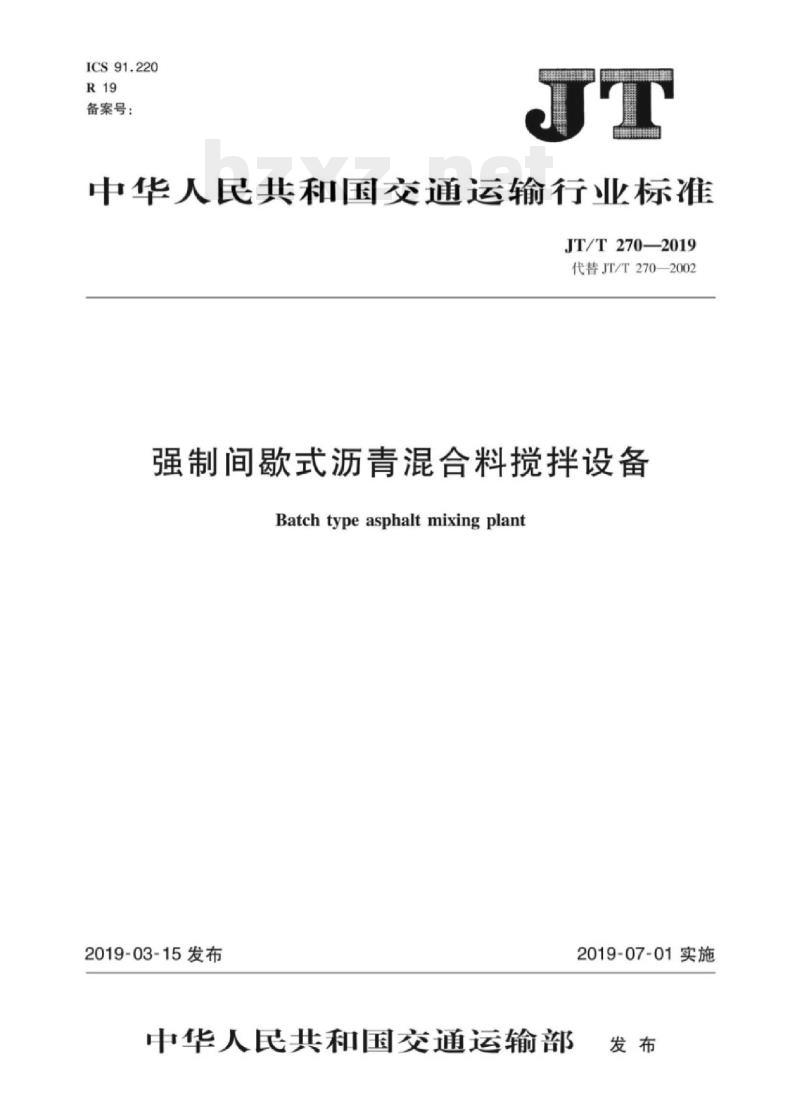

中华人民共和国交通运输行业标准JT/T270-—2019
代替JT/T270—2002
强制间歇式沥青混合料搅拌设备Batchtypeasphaltmixingplant
2019-03-15发布
中华人民共和国交通运输部
2019-07-01实施

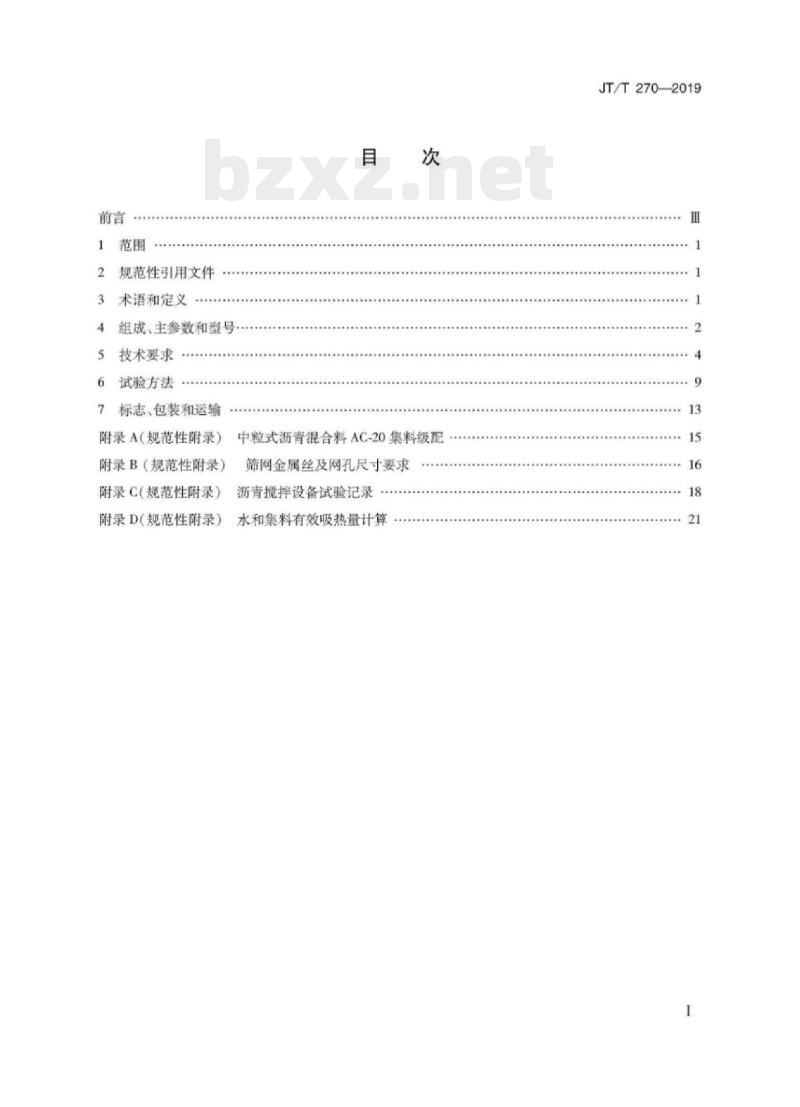

规范性引用文件
术语和定义
组成、主参数和型号
技术要求
6试验方法
标志、包装和运输
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
中粒式沥青混合料AC-20集料级配筛网金属丝及网孔尺寸要求
沥青搅拌设备试验记录
水和集料有效吸热量计算
JT/T270—2019
本标准按照GB/T1.1—2009给出的规则起草。JT/T270—2019

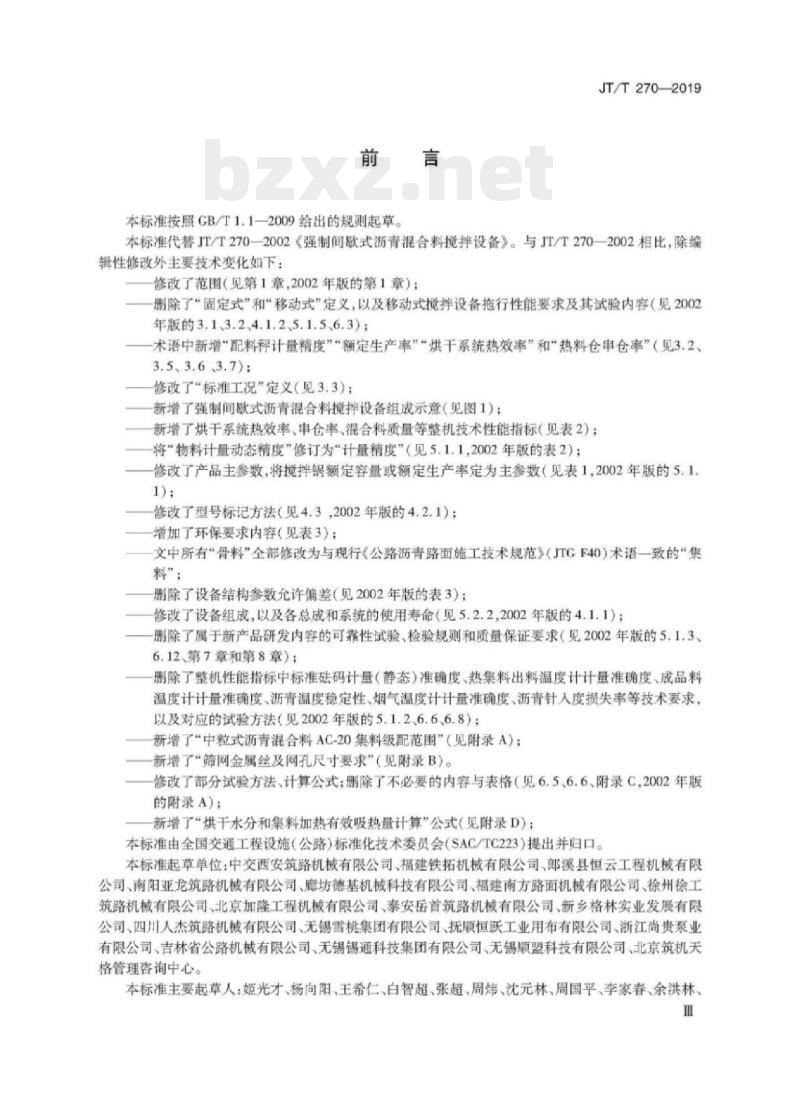

本标准代替JT/T270—2002《强制间歇式沥青混合料搅拌设备》。与JT/T270—2002相比，除编辑性修改外主要技术变化如下：修改了范围（见第1章，2002年版的第1章）；删除了固定式”和移动式定义，以及移动式搅拌设备拖行性能要求及其试验内容（见2002年版的3.1、3.2,4.1.2、5.1.5、6.3)术语中新增“配料秤计量精度”“额定生产率”“烘干系统热效率”和“热料仓串仓率”（见3.2、3.5、3.63.7);
修改了“标准工况”定义（见3.3）一新增了强制间歌式沥青混合料搅拌设备组成示意（见图1）：一新增了烘干系统热效率，串仓率、混合料质量等整机技术性能指标（见表2）：将“物料计量动态精度”修订为“计量精度”（见5.1.1,2002年版的表2）；一修改了产品主参数，将搅拌锅额定容量或额定生产率定为主参数（见表1，2002年版的5.1.1):
修改了型号标记方法（见4.3，2002年版的4.2.1）；增加了环保要求内容（见表3）：文中所有“骨料”全部修改为与现行《公路沥青路面施工技术规范》（JTGF40）术语一致的“集料”：
删除了设备结构参数允许偏差（见2002年版的表3）：修改了设备组成，以及各总成和系统的使用寿命（见5.2.2,2002年版的4.1.1）删除了属于新产品研发内容的可靠性试验、检验规则和质量保证要求（见2002年版的5.1.3、6.12、第7章和第8章）；
删除了整机性能指标中标准码计量（静态）准确度热集料出料温度计计量准确度成品料温度计计量准确度、沥青温度稳定性、烟气温度计计量准确度、沥青针人度损失率等技术要求以及对应的试验方法（见2002年版的5.1.2、6.6、6.8）；一新增了“中粒式沥青混合料AC-20集料级配范围”（见附录A）：一新增了“筛网金属丝及网孔尺寸要求”（见附录B）。一修改了部分试验方法、计算公式：册除了不必要的内容与表格（见6.5、6.6、附录C.2002年版的附录A）；
一新增了“烘干水分和集料加热有效吸热量计算”公式（见附录D）：本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：中交西安筑路机械有限公司、福建铁拓机械有限公司、郎溪县恒云工程机械有限公司南阳亚龙筑路机械有限公司坊德基机械科技有限公司、福建南方路面机械有限公司、徐州徐工筑路机械有限公司北京加隆工程机械有限公司泰安岳首筑路机械有限公司新乡格林实业发展有限公司、四川人杰筑路机械有限公司、无锡雪桃集团有限公司、抚顺恒联工业用布有限公司、浙江尚贵泵业有限公司、吉林省公路机械有限公司、无锡锡通科技集团有限公司无锡顺盟科技有限公司北京筑机天格管理咨询中心。
本标准主要起草人：姬光才、杨向阳、王希仁、白智超、张超、周炜、沈元林、周国平、李家春、余洪林、JT/T270—2019

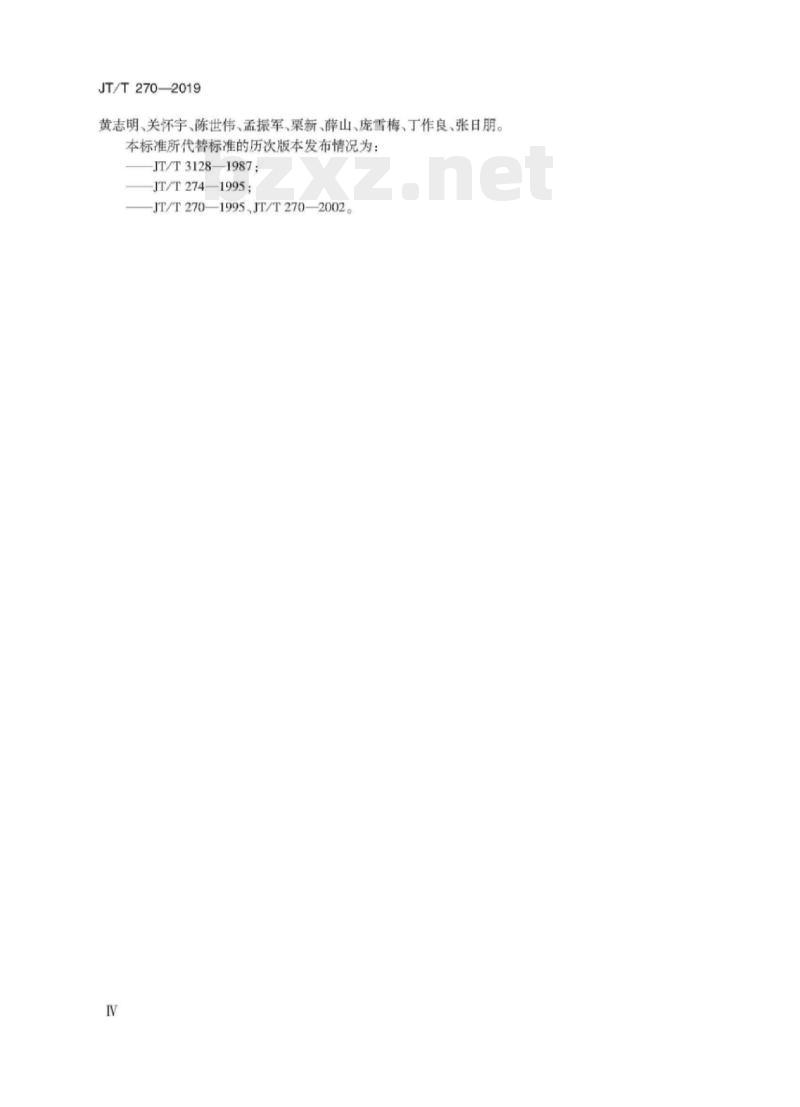

黄志明、关怀宇、陈世伟、孟振军、栗新、薛山、庞雪梅、丁作良、张日朋。本标准所代替标准的历次版本发布情况为：JT/T3128—1987；
JT/T274—1995;
—JT/T270—1995,JT/T270—2002。IV
1范围
强制间歇式沥青混合料搅拌设备JT/T270—2019
本标准规定了公路用强制间歇式沥青混合料搅拌设备的组成、主参数、型号、技术要求、试验方法以及标志，包装和运输等要求
本标准适用于强制间歇式沥青混合料搅拌设备的生产和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T213
GB/T384
GB/T4208
GB/T6719
GB/T7551
GB/T7932
GB/T10595
GB12348
CB13271
CB/T13384
GB/T17410
GB20178
GB/T25295
GB/T28013
GB/T30574
HJ/T397
JB/T3926
JB/T5946
JB/T5496
JTGE20
JTGF40
JTGF41
TSGZB001
3术语和定义
煤的发热量测定方法
石油产品热值测定法
外壳防护等级（IP代码）
机械电气安全机械电气设备第1部分：通用技术条件袋式除尘器技术要求
称重传感器
气动对系统及其元件的一般规则和安全要求带式输送机
工业企业厂界环境噪声排放标准锅炉大气污染物排放标准
机电产品包装通用技术条件
有机热载体炉
土方机械机器安全标签
电气设备安全设计导则
非连续累计自动衡器
机械安全安全防护的实施准则
固定源废气监测技术规范
垂直斗式提升机
工程机械涂装通用技术条件
振动筛制造通用技术条件
公路工程沥青及沥青混合料试验规程公路沥青路面施工技术规范
公路沥青路面再生技术规范
燃油（气）燃烧器安全技术规则下列术语和定义适用于本文件。1
JT/T270—2019
强制间歇式沥青混合料搅拌设备batchtypeasphaltmixingplant设备的工作方式为间歇性向搅拌锅内加人经计量的热集料、粉料、沥青、外掺剂等物料强制进行搅拌，在规定的时间内拌和成符合要求的沥青混合料。3.2
配料秤计量精度
accuracy
设备计量系统自动控制配料过程中，沥青秤、粉料秤、集料秤等的称量准确度，以百分比表示。3.3
standard operation mode
标准工况
环境温度20C，标准大气压下，冷集料平均含水率为3%，热集料温度160℃，道路石油沥青70号或90号，温度不低于150℃，搅拌中粒式AC-20混合料时的工况（见附录A）。3.4
燃料消耗率fuelconsumptionrate在标准工况下，生产1t混合料干燥滚筒主燃烧器所消耗的燃料量，单位为千克每吨（k/t）。3.5
rated productivity
额定生产率
在标准工况下每小时混合料的生产量，单位为吨每小时（/h）。3.6
thermal efficiency of drying drum烘干系统热效率
在额定生产率下，烘干筒单位时间内烘干水分及加热集料所需的有效热量与主燃烧器所消耗燃料的总发热量百分比。
changingrateof aggregatesize热料仓串仓率
本应存人小规格料仓的集料串人相邻大规格料仓，串人的集料质量占大规格集料总量的质量百分比。
4组成、主参数和型号
4.1组成
沥青混合料搅拌设备由冷集料供给系统、集料烘干加热系统、搅拌塔（楼）系统、计量系统、沥青供给系统、粉料供给系统、除尘系统、成品料储存系统、电气控制系统、气动系统等组成。组成示意如图1所示。
4.2主参数
沥青混合料搅拌设备的主参数用搅拌锅额定容量或额定生产率表示，见表1。2
说明：
沥青供给系统：
冷集料供给系统：
集料烘干加热系统：
除尘系统：
粉料供给系统：
搅拌锅额定容量
额定生产率
型号标记方法
搅拌塔（楼）系统：
计量系统：
一成品料储存系统；
电气控制系统：
气动系统。
强制间歇式沥青混合料搅拌设备组成示意表1
沥青混合料搅拌设备的主参数
JT/T270—2019
型号按制造商简称、出厂代号、搅拌锅额定容量或额定生产率的顺序及“型沥青混合料搅拌设备”字样进行标记，标记方法如图2所示。型沥青混合料搅拌设备
搅拌锅额定容量（单位：kg/锅）或额定生产（单位：t/h）：出厂代号：
制造商简称
图2沥青混合料搅拌设备标记示意示例1：
某某公司生产的出厂代号为LB，搅拌锅额定容量为4000kg的沥青混合料搅拌设备，其设备型号标记为：“公司简称LB4000型沥青混合料撞拌设备。示例2：
某某公司生产的出厂代号为CL，额定生产率为320V/h的沥青混合料搅拌设备，其设备型号标记为：公司简称\CL320型沥青混合料搅拌设备。wwW.bzxz.Net
JT/T270—2019
5技术要求
技术要求
整机应符合以下技术要求：
设备适用于搅拌各种沥青混合料，混合料级配符合JTGF40的要求。搅拌设备在对人身存在伤害危险的位置按GB20178的规定设置安全警示标志和危险图示标志：各种仪表、标牌及标记醒目、清断，便于观察。涂装质量符合JB/T5946的规定，高温部位涂耐高温漆。整机技术性能指标符合表2的要求。表2
计量精度
整机技术性能指标
沥青计量精度
粉料计量精度
集料计量精度
热集料出料温度稳定性
成品料出料温度稳定性
额定生产率
燃料消耗率（燃油\）
烘干系统热效率
串仓率
混合料质量
燃油按发热量为41816kJ/kg换算。5.1.2
环保性能要求
整机环保性能应符合以下要求：a)
油石比
矿料级配
设置防沥青气外溢装置；搅拌塔密封良好，无粉尘泄漏。整机环保性能符合表3的要求。
环保项目
大气污染物
污染物项目
颗粒物
二氧化硫
氮氧化物
烟气黑度
整机环保性能
新机限值
燃煤燃油
林格曼黑度，级
在用机限值
燃煤燃油
技术指标
》设计值
无离析、无花白料、无油团等
特别排放限值
污染物排放
监测位置
烟图或烟道
烟窗排放口
环保项目
位置或范围
控制室操作位置
厂界环境
各系统技术要求
冷集料供给系统
表3（续）
JT/T270-2019
冷集料供给系统由冷集料仓、给料机、集料皮带输送机及倾斜皮带输送机、安全护防装置及急停装置等组成。冷集料供给系统技术要求如下！）冷集料供给系统的供料能力应满足设备最大生产能力的需要，供料量稳定可靠：系统的供料量能按需要进行调节，每个仓有一个独立的可调节料量的出料装置：冷集料仓由多仓组合构成，单仓容积应不小于表4的规定。b)
各皮带输送机应符合GB/T10595的要求。皮带机应设有自洁装置，尾部应设有皮带张紧和调整装置。皮带机设有防跑偏机构：工作过程中，不应出现皮带机跑偏或打滑现象。冷集料供给系统应设置超规格料剔除装置。冷集料仓的细集料仓应安装仓壁振动器或防拱装置。冷集料供给系统应配有紧急制动停机装置。冷集料仓和给料皮带机之间不应有漏料现象。表4冷集料仓单仓容积
搅拌锅额定容量（kg）
冷集料仓单仓容积（m）
集料烘干加热系统
千燥滚筒装置
千燥滚简应符合以下要求：
生产能力满足设备最大生产能力的要求。2.000
筒体运转平稳、振动小，运转中筒体轴向审动不大于3mm。4.000
支撑滚轮、止推滚轮运转平稳，使用寿命不少于20000h（或8年），滚圈的使用寿命不少于5年。简体用不低于Q345R耐磨性好和抗热变形能力强的钢板制造，钢板厚度见表5；滚简寿命不少于8年，直径大于2m的干燥滚筒筒体外部设保温层。干燥滚筒内的提料叶片分区布置，易于更换，干燥滚简两端不漏料。千燥滚筒出料口安装测温装置。表5
搅拌锅额定容量（kg）
干燥滚筒简体钢板厚度（mm）
5.2.2.2主燃烧器
主燃烧器应符合以下要求：
干燥滚筒筒体钢板厚度
JT/T2702019
技术性能符合TSGZBOOI的要求，输出热功率满足设备额定生产能力的要求。b）在距燃烧器10m远位置燃烧噪声小于85dB（A），否则设置隔音装置。采用自动点火装置和自动吹扫程序，具有自动控温功能。燃烧充分稳定。火焰的大小可调，e
火焰调节比大于4：1，火焰不能有明显偏斜。安全控制装置齐全，安装牢固。d
供油管路中设置过滤器、压力表和安全阀，燃油管路不得有泄漏。e
供气管路系统配置齐全，并进行压力试验，无漏气或变形，试验压力不小于0.1MPa。f）
g）烧重油的主燃烧器雾化良好，并配置有重油加热、过滤和储存装置。5.2.2.3热集料提升机
热集料提升机应符合以下要求：技术性能符合JB/T3926的要求，提升能力能满足设备最大生产能力的要求：链轮、链条的使a）
用寿命不少于12000h（或5年）；提升机完全密封，工作时无漏料和卡阻现象：b）
c）牵引件运转正常，无卡链、跳链、打滑及偏移现象：满载时电动机、逆止器、减速器运转平稳、可靠：d
进料槽衬板和出料槽衬板用耐磨材料制造，且易于更换：f
空载2h后轴承温度不高于60℃。5.2.3搅拌塔（楼）系统
搅拌塔主架
搅拌塔主架应符合以下要求：
a）主架焊缝平整、均匀，无缺焊漏焊：b）对操作人员构成危险的所有旋转部位、往复运动部位和高温部位，需设防护隔离装置：c）上下通道和作业位置设置扶手及护栏等防护装置，踏板防滑。防护装置符合GB/T30574的规定。5.2.3.2振动筛
振动筛应符合以下要求：
处理能力应满足设备最大生产能力的要求；b)
经振动筛筛分的粒料规格应符合沥青混合料级配的要求；e
运转应平稳，振动频率偏差应不大于2.5%：d
振幅应可调，振动筛箱两侧板上任意两对称点的振幅差应不大于0.5mm，筛体横向摆动应不大于0.5mm；
应能别除超限集料，振动筛网的使用寿命应不少于1000h，规格与矿料规格相匹配，筛网联结牢固可靠，并更换方便；
轴承应能承受最大工作负荷，空运转6h后振动电机轴承温开不高于85C，激振器轴承温升不高于75℃，满负荷运行6h后温度不高于120℃；各零件应符合JB/T5496的要求；g
h）筛网金属丝及网孔应符合附录B的要求；i）宜设无筛作业旁通口。
5.2.3.3热集料仓
热集料仓应符合以下要求：
a）料仓数与振动筛规格配套，料仓侧板钢板厚度不小于6mmb）存储量不小于搅拌锅10批次搅拌用料量，以保证设备连续生产；c）均有过量溢料口及取样口；
分别配有料位器、测温装置，具有高、低料位报警功能：e）放料门的开度可调，开关灵活，关闭后无漏料现象。5.2.3.4搅拌锅
搅拌锅应符合以下要求：
搅拌容量和生产能力满足设备最大生产能力的要求；a
JT/T270—2019
拌桨叶片、拌桨臂和衬板可更换，用耐磨材料制造，使用寿命不少于搅拌80000批次混合料（集料为石灰岩）；
卸料门关闭后无漏料。
5.2.4计量系统
热集料计量秤
热集料计量秤应符合以下要求
计量秤的最小显示感量值为1kg：a
b）计量秤符合GB/T28013的有关规定，称重传感器应符合GB/T7551的规定，准确度等级不低于C3级；
热集料称量斗的有效容量不小于搅拌器额定搅拌容量：d）热集料称量斗在垂直方向要求的范围内能自由移动，无卡阻现象。5.2.4.2粉料计量秤
粉料计量秤应符合以下要求：
计量秤的最小显示感量值为0.1kg：b）
计量秤符合GB/T28013的有关规定，称重传感器符合GB/T7551的规定，准确度等级不低于C3级；
粉料称量斗的有效容量不小于搅拌器额定容量的15%；d）
粉料称量斗在垂直方向要求的范围内能自由移动，无卡阻现象；粉料计量秤设试验用放料口。
5.2.4.3沥青计量秤
沥青计量秤应符合以下要求：
计量秤的最小显示感量值为0.1kg：a）
计量秤符合CB/T28013的有关规定，称重传感器符合GB/T7551的规定，准确度等级不低于b）
C3级；
沥青称量斗的有效容量不小于搅拌器额定容量的10%；d)
沥青称量斗在垂直方向要求的范围内能自由移动，无卡阻现象，并装有防溢流装置：沥青喷酒或流人装置满足拌和均勾性的要求：沥青计量秤设试验用放料口。
粉料供给系统
粉料供给系统应符合以下要求：a
粉料供给系统的供粉量应满足各种沥青混合料的级配要求：b）
粉料宜分别设有新粉靠和回收粉靠：粉料罐应有防雨、防潮装置，并设有料位指示器和通气口，粉料罐的底部锥体处应装有防结拱的疏松器：
粉料罐顶部应有检查门及安全阀，下部设有放料阀门；粉料罐顶部应配置除尘装置。
