QB/T2942—2008
现行
　点击下载此标准

基本信息

标准号：
QB/T 2942—2008
标准名称：
氖灯
标准类别：
轻工行业标准(QB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
809.00 KB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

标准简介/下载

点击下载

标准简介：

QB/T 2942—2008.Neon Tube.
5试验方法
5.1氖灯的外观质量(4.1条)。用目测法进行检验。
5.2氖灯的发光情况(4.2条)
氖灯发光的符合性应在表1～表9规定的使用条件下进行检测。在正常工作条件和光线下，距氖灯0.5m处，观察其发光情况。
5.3 氖灯的外形尺寸、引出线和光电参数(4.3条)。
5.3.1氖灯的外形尺寸和引出线采用精度为0.02mm的游标卡尺进行测量。
5.3.2氖灯的光电参数（起辉电压V、电流mA、初始光通量mlm）采用氖灯光通量测试仪进行测试。
5.3.2.1试验用的电表精度不应低于1.0级，电阻误差不应超过士1%。
5.3.2.2起辉电压测试采用逐渐升高电源电压，由电压表测得氖灯开始持续放电时，电极之间所需的最低电压值为氖灯的起辉电压。
5.3.2.3电流测试应在表1~表9规定的使用条件下进行测试，电流表的读数即为氖灯电流。
5.3.2.4︰初始光通量测试应在氖灯光通量测试仪上将被测氖灯调至1.0mA电流的条件下，测试其光通量，应不低于对应的表1～表9中的规定值。
5.4寿命试验
用氖灯寿命测试仪对氖灯进行加速寿命试验。试验方法应按表10的规定将灯的工作电流调至相应的测试条件，对照试验时间进行。试验时，点灯的电源不得关闭，即需连续工作。寿试结束后，氖灯的流明维持率不低于50 %，表示氖灯寿命合格。
5.5湿热试验
将受试样品（氖灯）置于恒定湿热试验箱中，逐渐升高箱内温度至规定值，待温度稳定后，再调节箱内空气的相对湿度，应保持在90 %～~95%范围内，氖灯在湿热箱内放置48 h后，发光应正常，引出线不应有锈蚀。
5.6引线强度试验
检验氖灯引线机械强度应用拉力器，采用下述方法进行试验。将受试样品的泡身和引线尾部分别固定在拉力器的固定架上，按氖灯引线方向用20N的拉力进行试验，拉时不能过猛，每次历时1 s，引线强度试验应符合4.6条规定。
5.7标志(7.1条）
氖灯标志的正确性和清晰度用目视法进行检查。
5.8包装(7.2条)
氖灯包装的准确性与符合性采用精度不低于0.1g的电子天平称重计数和用外观法进行检验。
6检验规则
6.1氖灯的质量应由生产企业的检验部门进行检验。
6.2检验分为“出厂检验”和“型式试验”。
6.2.1 出厂检验
6.2.1.1出厂检验为每一批次的产品按GB/T 2828.1—2003中规定的一次抽样方案逐批检验。
6.2.1.2 出厂检验的顺序、检验项目、要求、试验方法、检验水平及其AQL值按表11的规定进行。

标准内容

部分标准内容：

TCS 29.140.30
K71
备案号：23409-2008

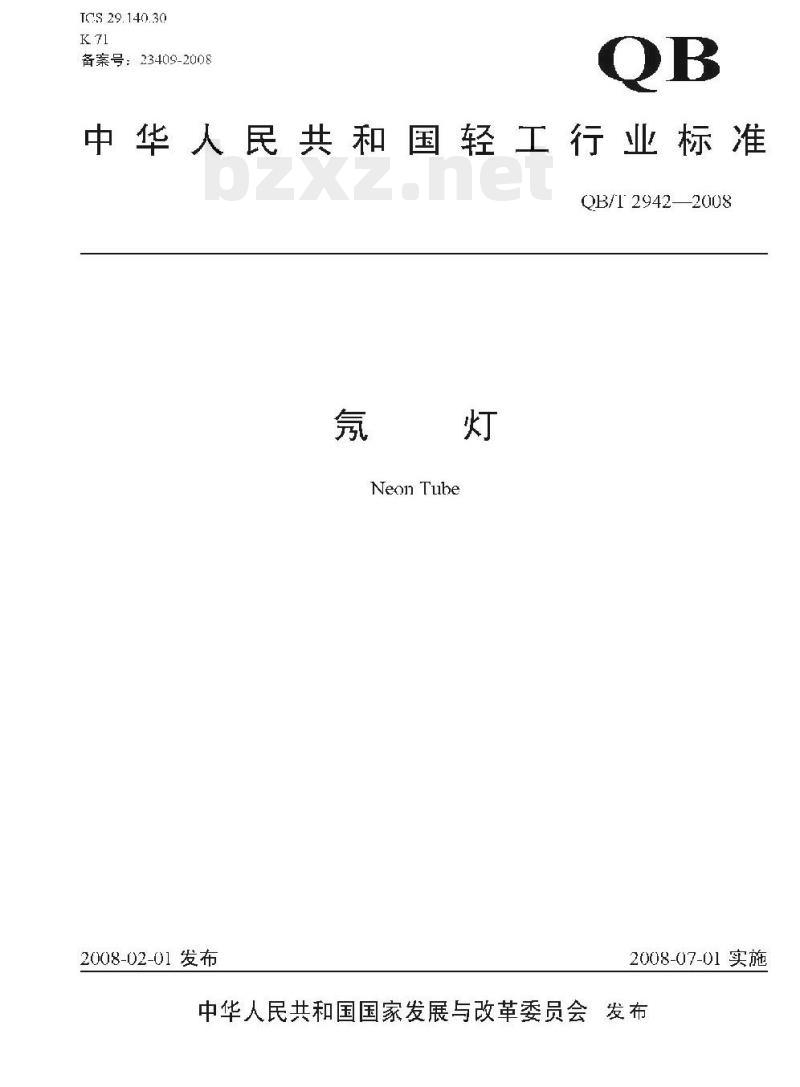

中华人民共和国轻工行业标准
QB/T 2942-2008
氖灯 (Neon Tube)
2008-02-01发布
2008-07-01实施
中华人民共和国国家发展与改革委员会发布

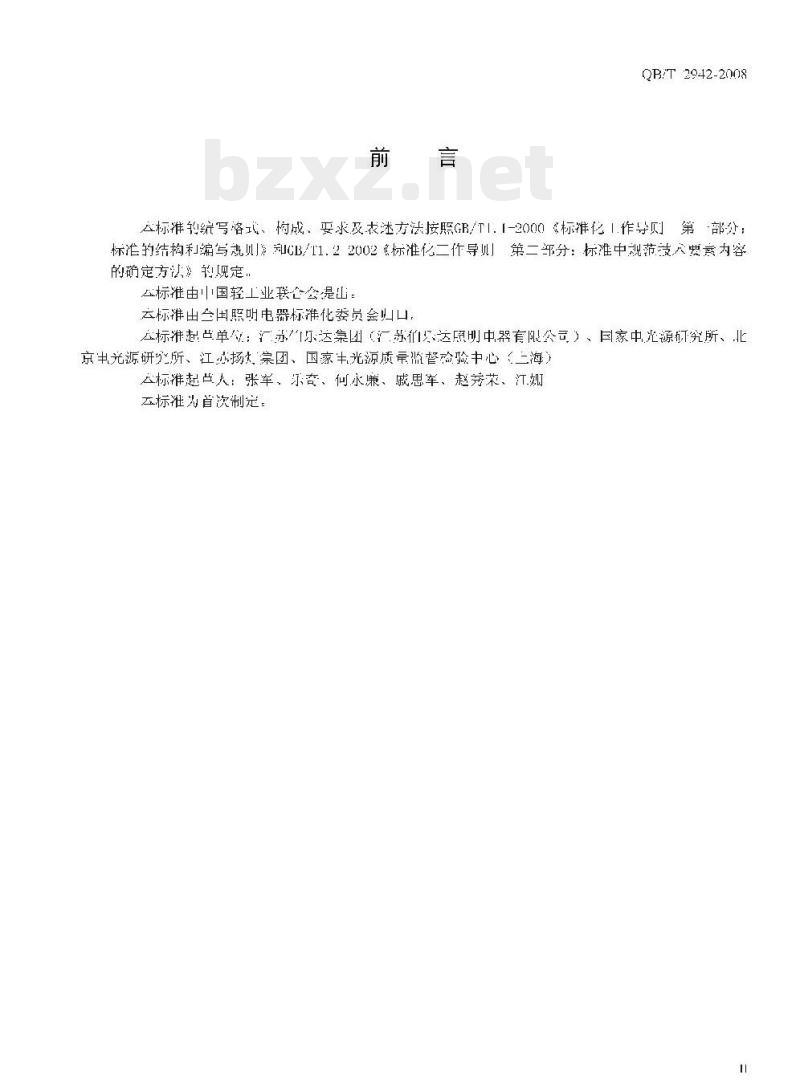

前言
本标准的编写、构成、要求及表述方法按照 GB/T 1.1-2000《标准化工作导则 第1部分：标准的结构和编写》及 GB/T 1.2-2002《标准化工作导则 第2部分：标准中规范要素的确定方法》的规定进行。

本标准由中国轻工业协会组织起草。标准起草单位包括：华苏尔达集团（华苏盛达照明电器有限公司）、国家光源研究所、北京光源研究所、江小扬集团、国家光源质量监督检验中心（上海）等。标准起草人：张军、乐奇、何水廉、戚思军、赵秀莱、江云。

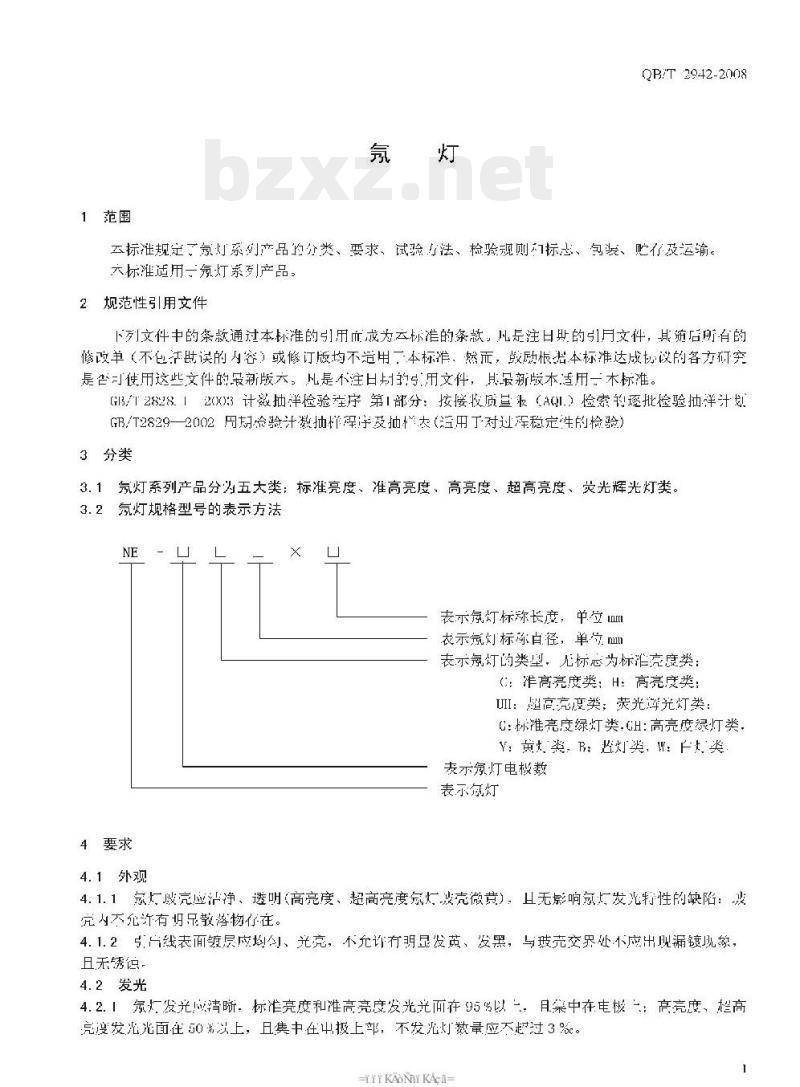

1 范围
本标准规定了氖灯系列产品的分类、要求、试验方法、检验规则、标志、包装、贮存及运输，本标准适用于氖灯系列产品。

2 规范性引用文件
下列文件中的条款通过本标准的要求而成为本标准的条款，凡是未注明的引用文件，其最新版本适用于本标准。
GB/T 2828.1-2003 抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T 2829-2002 计数抽样程序及抽样表（用于对过程稳定性的检验）

3 分类
3.1 氖灯系列产品分为五大类：标准亮度、准高亮度、高亮度、超高亮度、荧光辉光灯类。
3.2 氖灯规格型号的表示方法
(略)

4 要求
4.1 外观
4.1.1 氖灯灯壳应洁净、透明（高亮度、超高亮度氖灯壳微黄），且无影响氖灯发光特性的缺陷；壳体内不允许有破碎或异物存在。
4.1.2 阴极表面镀层应均匀、光亮，不允许有明显发黄、发黑，与玻璃交界处不应出现漏镀跳坑，且无锈蚀。
4.2 发光
4.2.1 氖灯发光清晰。标准亮度和准高亮度氖灯发光光面在95%以上，且集中在电极；高亮度、超高亮度氖灯发光光面在90%以上，且集中在中极上部，不发光灯数量应不超过3%。
4.2.2 荧光辉光灯系列发光光面应均匀，不允许有大于0.5mm的黑点，不发光灯数量应不超过5%。
4.3 外形尺寸、引出线和光电参数

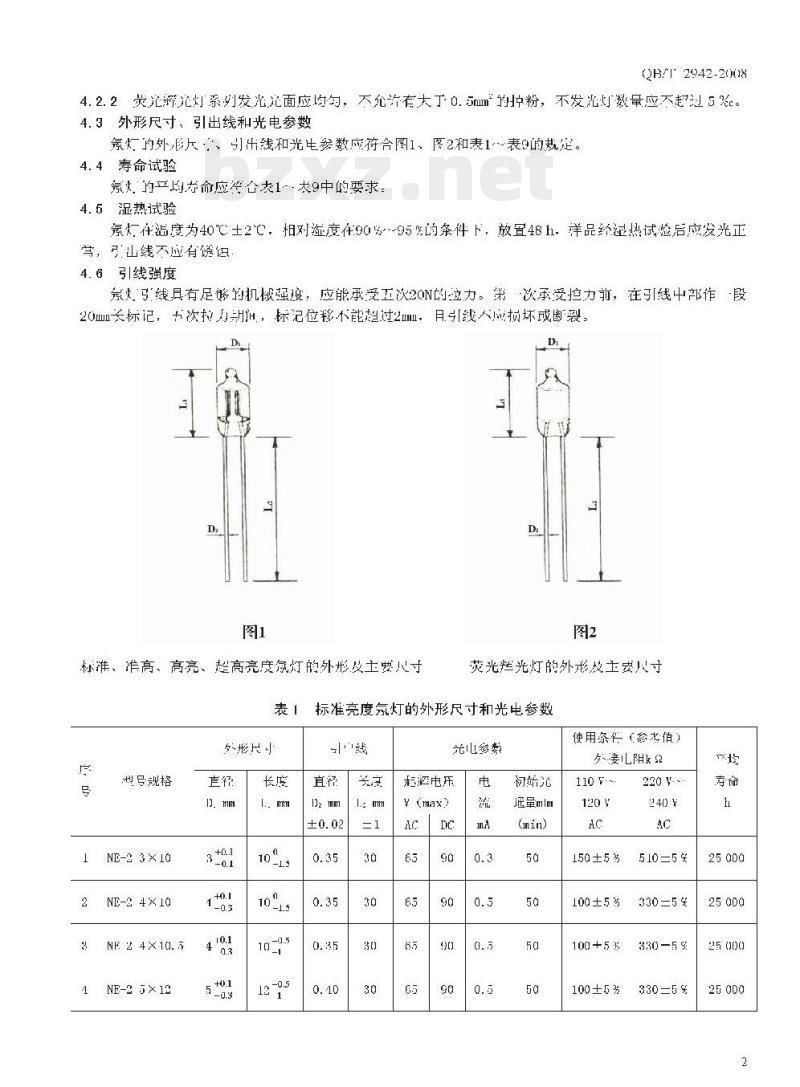

氖灯的外形尺寸、引出线和光电参数应符合图1、图2和表1~表9的规定。
4.4 寿命试验
氖灯的寿命应满足表9中的要求。
4.5 湿热试验
氖灯在温度为40℃±2℃，相对湿度在90%~95%的条件下，放置48h，样品经湿热试验后应发光正常，引线不应有锈蚀。
4.6 引线强度
氖灯引线具有足够的机械强度，应能承受5次20N的力。测试时，在引线中部作20mm长标记，10次拉伸后，标记位移不能超过2mm，引线不应损坏或裂开。

表1 标准亮度氖灯的外形尺寸和光电参数
型号规格 | 外形尺寸 (mm) | 引出线直径 (mm) | 光心参数 (Vmax/AC/DC) | 电流 (mA) | 初始光通量 (lm/min) | 使用条件 | 寿命 (h)
NE-2 3×10 | 13×30 | 0.35 | 120V/63V | 0.3 | 50 | 110-120V | 25000
NE-2 4×10 | 13×30 | 0.35 | 120V/65V | 0.5 | 50 | 110-120V | 25000
NE-9 5×10 | 13×30 | 0.35 | 120V/65V | 0.5 | 50 | 110-120V | 25000
NE-9 5×15 | 13×30 | 0.35 | 120V/65V | 0.5 | 50 | 110-120V | 25000

表2 准高亮度氖灯的外形尺寸和光电参数
型号规格 | 外形尺寸 (mm) | 引出线直径 (mm) | 光心参数 (Vmax/AC/DC) | 电流 (mA) | 初始光通量 (lm/min) | 使用条件 | 寿命 (h)
NE-2C 3×10 | 13×30 | 0.35 | 120V/65V | 0.5 | 50 | 110-120V | 25000
NE-2C 4×10 | 13×30 | 0.35 | 120V/65V | 0.5 | 50 | 110-120V | 25000
NE-2C 4×10.5 | 13×30 | 0.35 | 120V/65V | 0.5 | 50 | 110-120V | 25000
NE-2C 5×12 | 13×30 | 0.35 | 120V/65V | 0.5 | 50 | 110-120V | 25000

表3 超高亮度氖灯的外形尺寸和电参数
型号规格 | 外形尺寸 (mm) | 引出线直径 (mm) | 电参数
NE-2C 5×13 | 13×30 | 0.40 | ...
NF 2C 5×13 | 13×30 | 0.40 | ...
NL-2C 5×16 | 13×30 | 0.40 | ...
NL-2C 6×12 | 13×30 | 0.40 | ...

（注：部分表格数据因OCR识别不全，仅根据文中描述整理）

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
