【JT交通运输标准】 海上固定转载平台设计规范

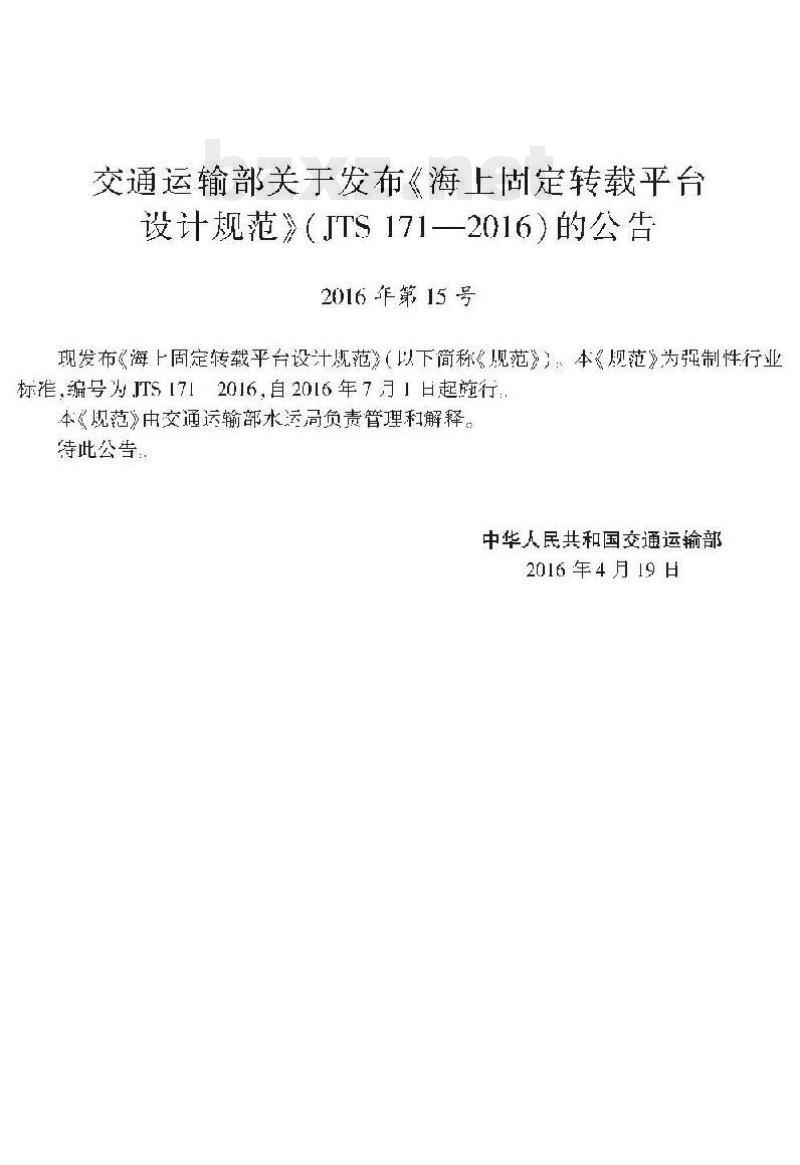

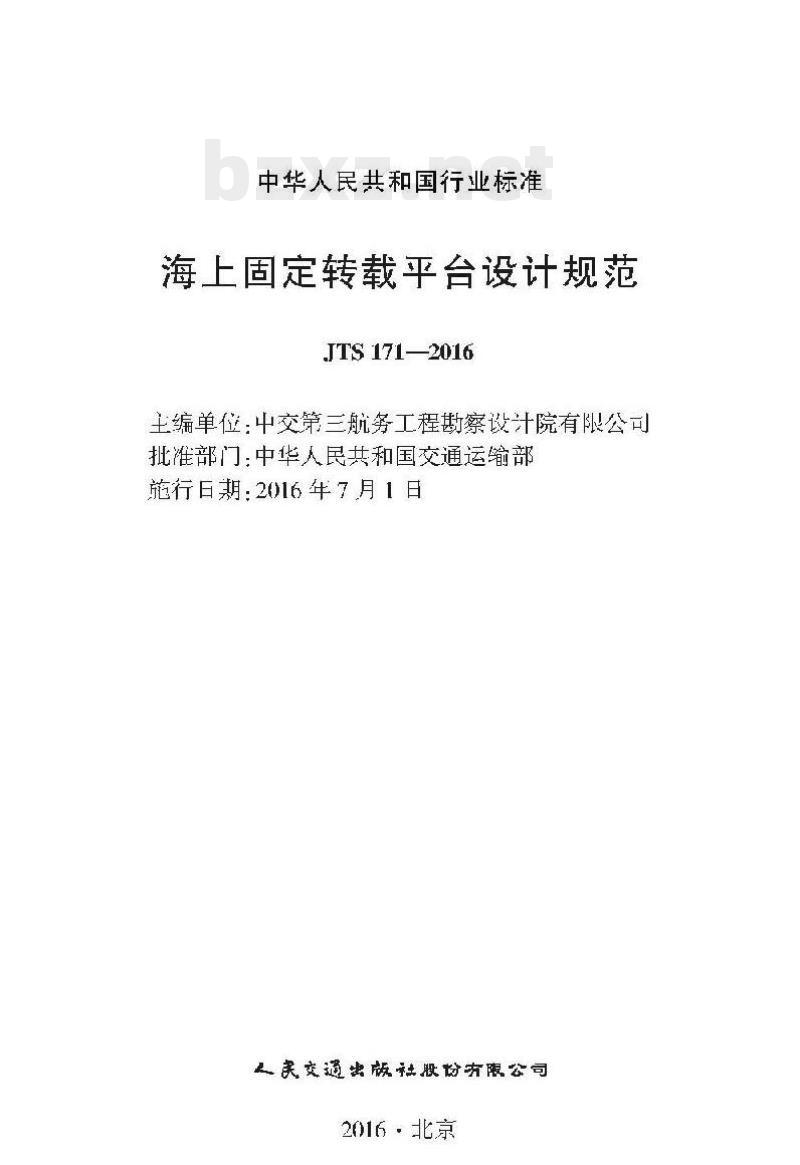

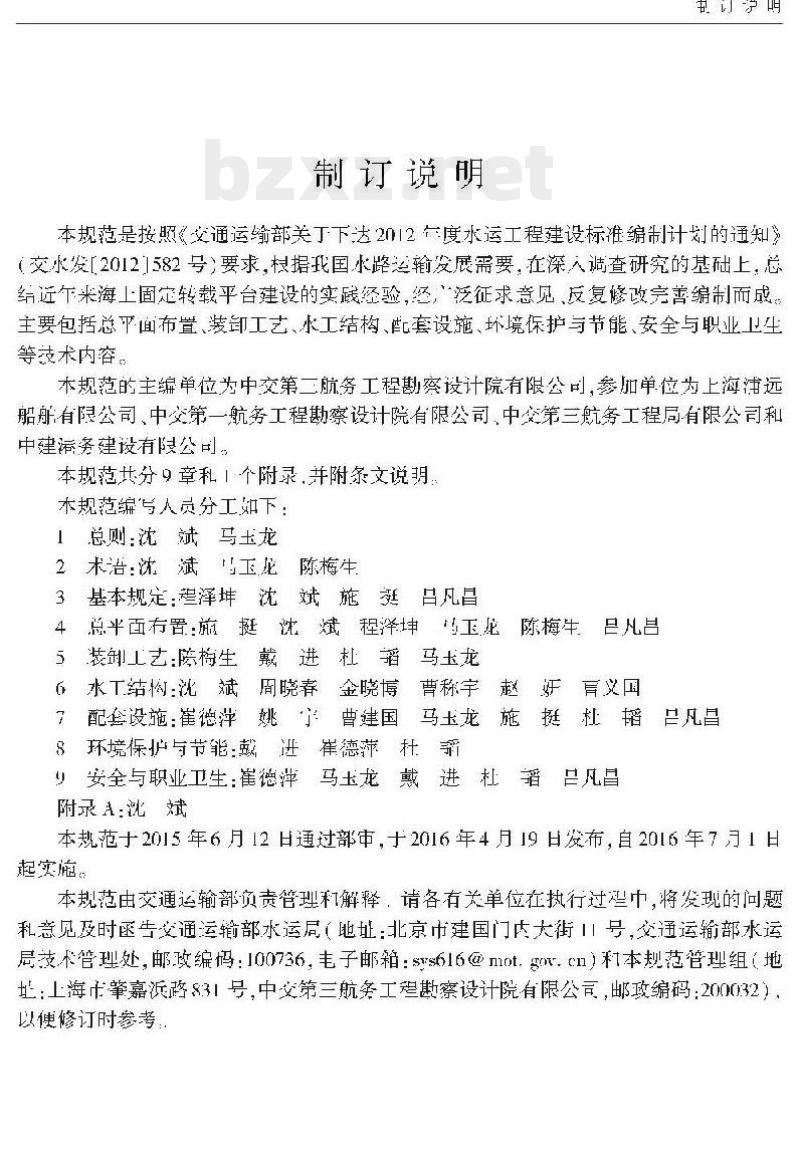

海上固定转载平台设计规范 JTS 171-2016 中华人民共和国交通运输部发布 2016年4月19日发布 2016年7月1日实施 【公告】 中华人民共和国交通运输部关于发布《海上固定转载平台设计规范》（JTS 171-2016）的公告（2016年第15号） 现发布海上固定转载平台设计规范（以下简称《规范》）。本《规范》为强制性行业标准，编号为 JTS 171-2016。自 2016 年 7 月 1 日起施行。本《规范》由交通运输部水运局负责管理和解释。 中华人民共和国交通运输部 2016年4月19日 【制订说明】 本规范是按照《交通运输部关于下达2012年度水运工程建设标准编制计划的通知》（支水发[2012]582号）要求，根据我国水路运输发展需要，在深入调查研究的基础上，总结借鉴海工固定转载平台建设的实践经验，经广泛征求意见并反复修改完善而成。主要包括总平面布置、装卸工艺、水工结构、配套设施、环境保护与节能、安全与职业卫生等技术内容。 本规范的主编单位为中交第二航务工程勘察设计院有限公司，参加单位为上海浦远船册有限公司、中交第一航务工程勘察设计院有限公司、中交第三航务工程局有限公司和中建建设有限公司。 本规范分为 9 章 1 个附录。本规范编写人员分工如下： 1. 总则：沈斌、马玉龙 2. 术语：沈斌、马玉龙、陈梅 3. 基本规定：望泽、沈斌、施芳、吕凡 4. 总平面布置：瓶挺、洗斌、程泽、坤、玉龙、陈梅 5. 装卸工艺：梅生、戴进、杠韬、马玉龙 6. 水工结构：沈斌、周晓春、金晓博、曹称宇、赵好、育义、国配套设施、崔德萍、姚宁、曹建国、马玉龙、施挺、杜韬、吕凡 7. 环境保护与节能：崔德萍、杜霜 8. 安全与职业卫生：崔德萍、马玉龙、戴进、杠韬、吕凡 附录A：用词说明 【目录】 1 总则 2 术语 3 基本规定 4 总平面布置 4.1 一般规定 4.2 选址 4.3 平面布置 4.4 航道与锚地 5 装卸工艺 5.1 一般规定 5.2 机械选型与工艺布置 5.3 转载能力计算 6 水工结构 6.1 一般规定 6.2 荷载 6.3 结构设计 7 配套设施 7.1 一般规定 7.2 生产和辅助生产建筑物 7.3 供电与照明 7.4 控制与计算机管理 7.5 通信 7.6 给排水 7.7 采暖与通风 7.8 机修与供油 7.9 消防 7.10 交通与供给 8 环境保护与节能 8.1 一般规定 8.2 环境保护 8.3 节能 9 安全与职业卫生 9.1 一般规定 9.2 安全措施 9.3 应急 9.4 职业卫生 附录A 用词说明 【正文】 1 总则 1.0.1 为统一海上固定转载平台设计技术要求，使技术先进，安全适用，经济合理，质量可靠，制定本规范。 1.0.2 本规范适用于转载干货的海工固定平台设计。 1.0.3 海上固定转载平台设计除应执行本规范外，尚应符合国家现行标准的有关规定。 2 术语 2.0.1 海上固定转载平台 (Fixed Offshore Platform for Transshipment)：在离岸海域建设的，用于小型船舶之间货物转载的固定水工建筑物及相关设施。 2.0.2 海上固定减载平台 (Fixed Offshore Platform for Unloading)：将大型船舶装载的货物转载到小型船的海上固定转载平台。 2.0.3 海上固定装载平台 (Fixed Offshore Platform for Loading)：将小型船装载的货物转载到大型船的海上固定转载平台。 2.0.4 一程船 (First Vessel)：从起运港派至转载平台的货物运输船舶。 2.0.5 二程船 (Second Vessel)：从转载平台至目的地港口的货物运输船舶。 3 基本规定 3.0.1 海上固定转载平台的采用应根据港口及腹地、货种及运量、自然环境、航道、船型等进行技术经济比选确定。 3.0.2 海上固定转载平台的选址应与所在地的相关规划相协调，结合航道条件、自然环境、建设条件等进行综合比较论证确定。 3.0.3 海上固定转载平台的规模应根据港口发展需求、船型、运输经济分析等进行综合比较论证后确定。 3.0.4 海上固定转载平台的平面布置、结构形式及配套设施设计，应综合考虑海上固定转载平台的转载能力、平台工作流程、装卸工艺设备、工程拟建地的气象、水文、地质等基本资料，以及水务、供电、交通、航道、锚地条件等因素确定。 3.0.5 海上固定转载平台应制定相应的防台、应急预案；防台应急预案应充分考虑所在地自然条件、外部协作条件和防汛点等方面因素。 4 总平面布置 4.1 一般规定 4.1.1 海上固定转载平台设计应具备下列资料： (1) 航道、锚地情况资料； (2) 船型、运输需求等相关资料； (3) 气象、水文、泥沙、地形、地质、地震等自然条件资料； (4) 外部协作条件资料。 4.1.2 海上固定转载平台的平面布置应充分考虑波浪作用的影响。当波浪平均周期大于 9s 时，海上固定转载平台的总平面布置主要参数的确切值应通过模拟试验论证。 4.1.3 拟建工程位于泥沙运动复杂的海域时，应充分论证泥沙运动对新建海上固定转载平台的影响。 4.1.4 海上固定转载平台应设置交通艇、供给船、拖轮泊位并应设置相应的锚地。 4.1.5 海上固定转载平台上应设置必要的生产及辅助设施，其平面布置应紧凑、合理。 4.1.6 海上固定转载平台的作业顺序应按现行行业标准《海港总体设计规范》(JTS 165) 的有关规定执行。 4.1.7 海上固定转载平台附属设施的布置应按现行行业标准《码头附属设施技术规范》(JT 297) 的有关规定执行。 4.1.8 位于潮流复杂水域的海上固定转载平台应设置必要的系泊绞缆设施和系泊绞车。 4.2 选址 4.2.1 海上固定转载平台应设置在水域较宽、掩护条件较好、小流平顺、水深适宜、泥沙和地质条件较好、便于通航的水域。 4.2.2 海上固定转载平台选址应便于水、电等配套设施的接入。 4.3 平面布置 4.3.1 海上固定转载平台平面布置形式应根据工程海域的宽度、平台功能、规模等进行系统布置。主要包括下列形式： (1) 转载平台双侧靠船，即卸船和装船泊位分别布置在转载平台两侧； (2) 转载平台单侧靠船，即卸船和装船泊位均布置在转载平台的一侧。 4.3.2 海上固定转载平台的沿线布置应结合风浪、流水、水深、地形、地形等综合分析确定。 [图 4.3.1 海上固定转载平台平面布置形式示意图] (a) 双侧靠船平面断面示意图 (b) 单侧靠船平面断面示意图 4.3.3 海上固定转载平台水域布置应符合下列规定： 4.3.3.1 海上固定转载平台水域平面布置及尺度应按现行行业标准《海港总体设计规范》(JTS 165) 的有关规定执行。 4.3.3.2 护条件较差时，船舶回旋水域直径不应小于 2.5 倍船长。
