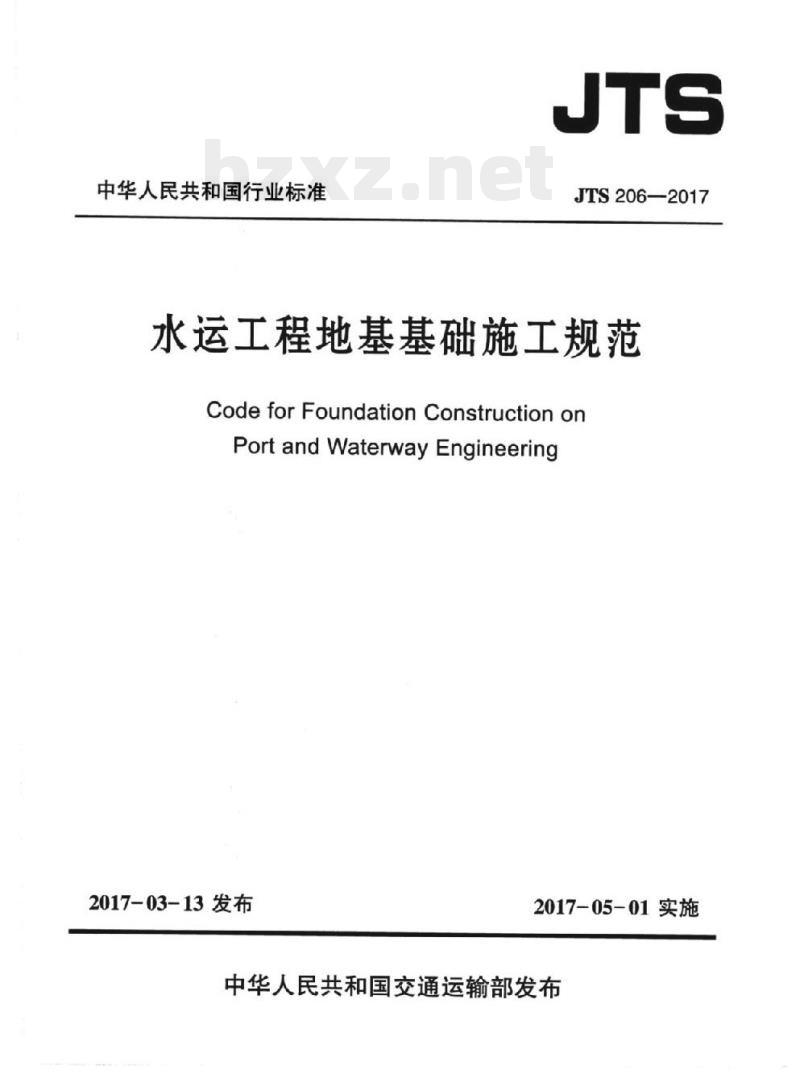

【JT交通运输标准】 水运工程地基基础施工规范

中华人民共和国行业标准
JTS206-2017
水运工程地基基础施工规范
Code for Foundation Construction onPort and WaterwayEngineering2017-03-13发布
2017-05-01实施

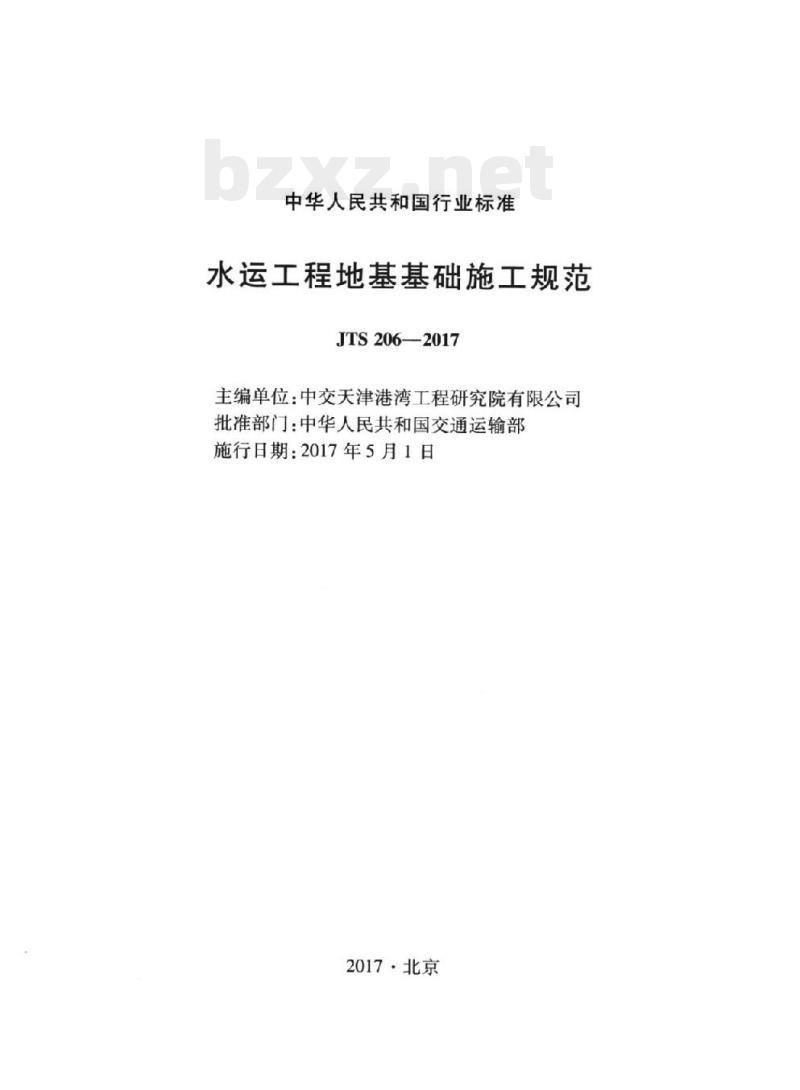

中华人民共和国交通运输部发布中华人民共和国行业标准
水运工程地基基础施工规范
JTS206—2017
主编单位：中交天津港湾工程研究院有限公司批准部门：中华人民共和国交通运输部施行日期：2017年5月1日
2017·北京

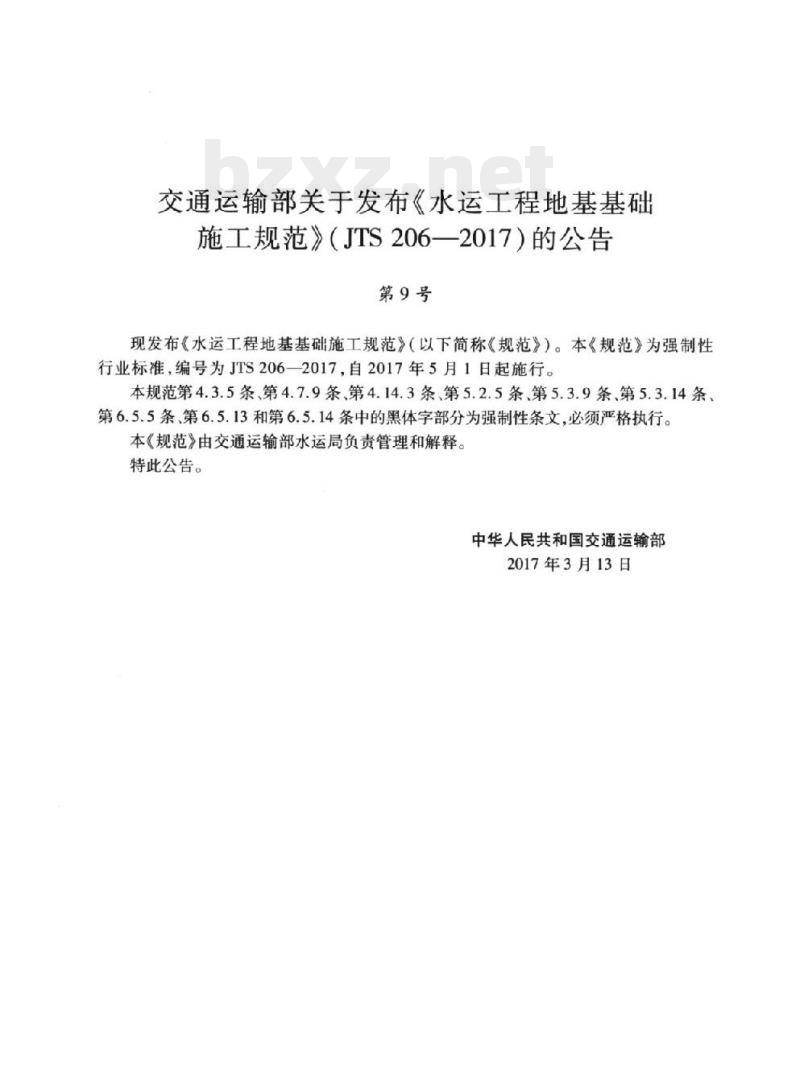

交通运输部关于发布《水运工程地基基础施工规范》（JTS206—2017）的公告第9号
现发布《水运工程地基基础施工规范》（以下简称《规范》）。本《规范》为强制性行业标准，编号为JTS206—2017，自2017年5月1日起施行。本规范第4.3.5条、第4.7.9条、第4.14.3条、第5.2.5条、第5.3.9条、第5.3.14条、第6.5.5条、第6.5.13和第6.5.14条中的黑体字部分为强制性条文，必须严格执行。本《规范》由交通运输部水运局负责管理和解释。特此公告。
中华人民共和国交通运输部
2017年3月13日

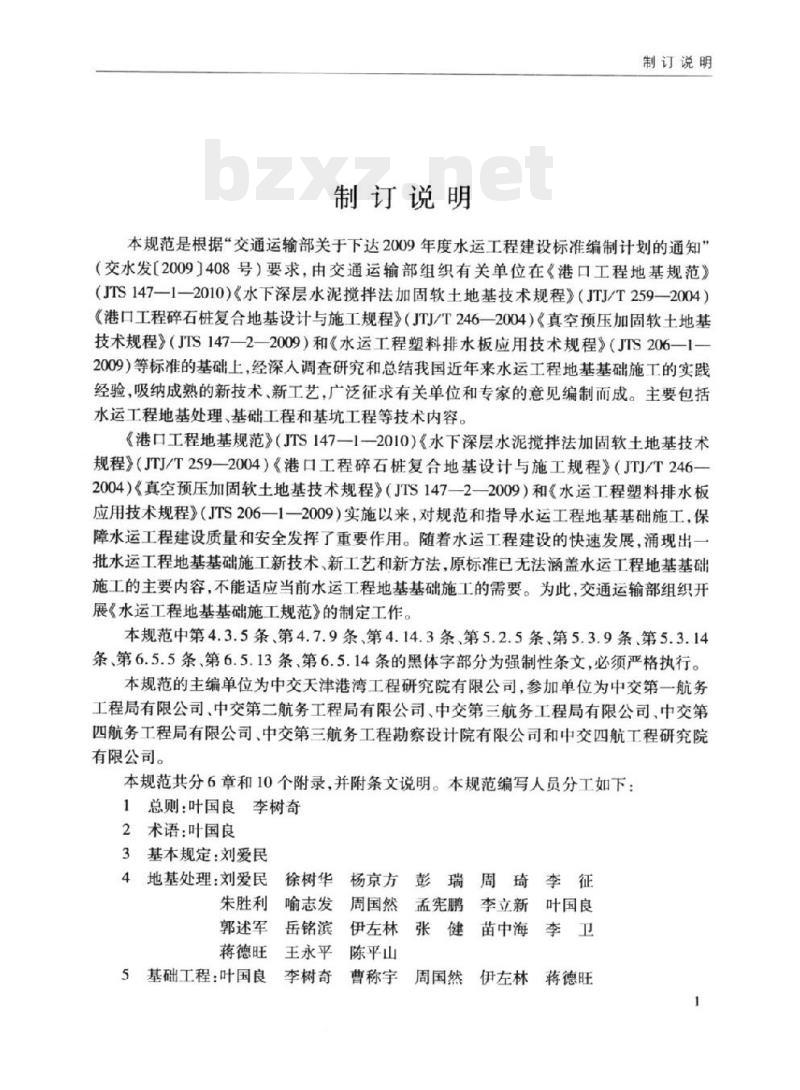

制订说明
制订说明
本规范是根据“交通运输部关于下达2009年度水运工程建设标准编制计划的通知”（交水发【2009】408号）要求，由交通运输部组织有关单位在《港口工程地基规范》（JTS147—1—2010）《水下深层水泥搅拌法加固软土地基技术规程》（JTJ/T259—2004）《港口工程碎石桩复合地基设计与施工规程》（JTJ/T2462004）《真空预压加固软土地基技术规程》（JTS147—2—2009）和《水运工程塑料排水板应用技术规程》（JTS206—1-2009）等标准的基础上，经深人调查研究和总结我国近年来水运工程地基基础施工的实践经验，吸纳成熟的新技术、新工艺，广泛征求有关单位和专家的意见编制而成。主要包括水运工程地基处理、基础工程和基坑工程等技术内容。《港口工程地基规范》（JTS147—1—2010）《水下深层水泥搅拌法加固软土地基技术规程》（JTJ/T259—2004）《港口工程碎石桩复合地基设计与施工规程》（JTJ/T246-2004）《真空预压加固软土地基技术规程》（JTS147—2—2009）和《水运工程塑料排水板应用技术规程》（JTS206一1—2009）实施以来，对规范和指导水运工程地基基础施工，保障水运工程建设质量和安全发挥了重要作用。随着水运工程建设的快速发展，涌现出一批水运工程地基基础施工新技术、新工艺和新方法，原标准已无法涵盖水运工程地基基础施工的主要内容，不能适应当前水运工程地基基础施工的需要。为此，交通运输部组织开展《水运工程地基基础施工规范》的制定工作。本规范中第4.3.5条、第4.7.9条、第4.14.3条、第5.2.5条、第5.3.9条、第5.3.14条、第6.5.5条、第6.5.13条、第6.5.14条的黑体字部分为强制性条文，必须严格执行。本规范的主编单位为中交天津港湾工程研究院有限公司，参加单位为中交第一航务工程局有限公司、中交第二航务工程局有限公司、中交第三航务工程局有限公司、中交第四航务工程局有限公司、中交第三航务工程勘察设计院有限公司和中交四航工程研究院有限公司。
本规范共分6章和10个附录，并附条文说明。本规范编写人员分工如下：1总则：叶国良李树奇
2术语：叶国良
3基本规定：刘爱民
4地基处理：刘爱民
徐树华杨京方彭瑞周琦李征
朱胜利喻志发周国然孟宪鹏
李立新叶国良
郭述军
蒋德旺
5基础工程：叶国良
岳铭滨伊左林张健苗中海李卫
陈平山
主永平
李树奇曹称宇周国然伊左林蒋德旺一

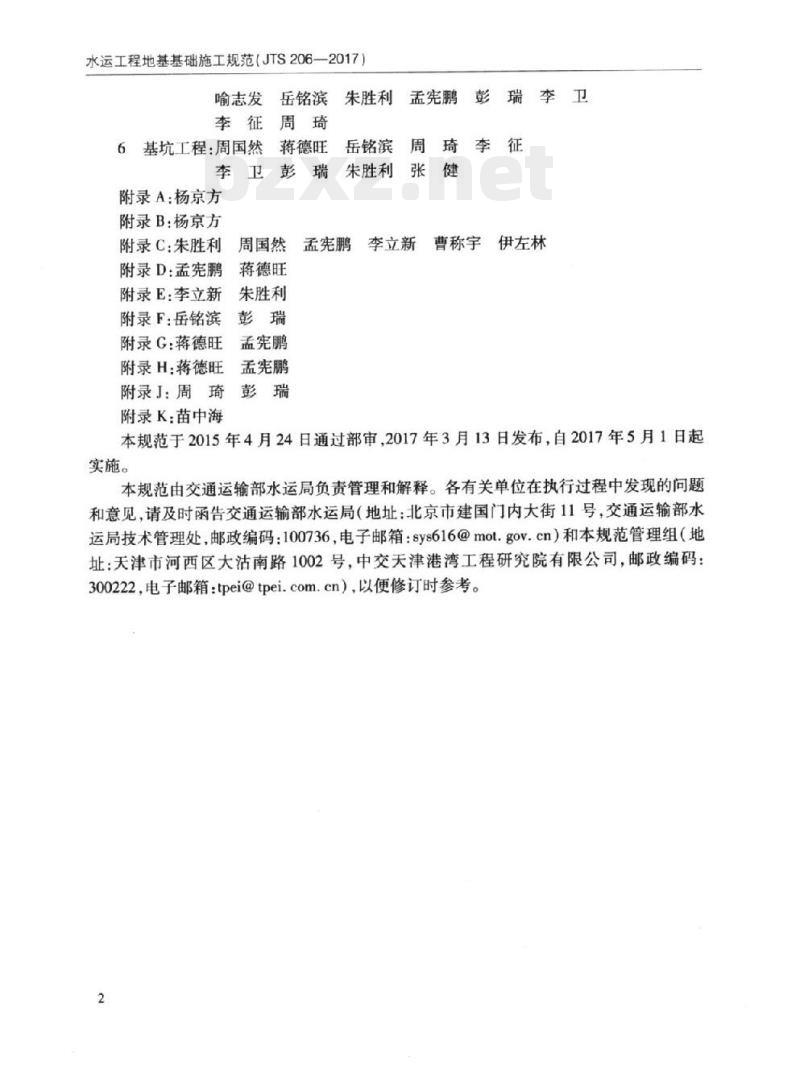

水运工程地基基础施工规范（JTS206—2017）喻志发
岳铭滨朱胜利
李征周琦
6基坑工程：周国然
蒋德旺
岳铭滨
彭瑞朱胜利
附录A：杨京方
附录B：杨京方
附录C：朱胜利
附录D:孟宪鹏
附录E：李立新
孟宪鹏
瑞李卫
孟宪鹏李立新
周国然
蒋德旺
朱胜利
附录F：岳铭滨
附录G：蒋德旺
孟宪鹏
孟宪鹏
附录H：蒋德旺
附录J：周琦彭瑞
附录K：苗中海
曹称宇伊左林
本规范于2015年4月24日通过部审，2017年3月13日发布，自2017年5月1日起实施。
本规范由交通运输部水运局负责管理和解释。各有关单位在执行过程中发现的问题和意见，请及时函告交通运输部水运局（地址：北京市建国门内大街11号，交通运输部水运局技术管理处，邮政编码：100736，电子邮箱：[email protected]）和本规范管理组（地址：天津市河西区大沽南路1002号，中交天津港湾工程研究院有限公司，邮政编码：300222，电子邮箱：[email protected]），以便修订时参考。2
2术语
3基本规定
地基处理
一般规定
换填法
爆破排淤填石法
加筋垫层法
堆载预压法
真空预压法
强夯法和强夯置换法
降水强夯法
振冲密实法bZxz.net
砂桩法和挤密砂桩法
碎石桩法……
水泥搅拌桩法
高压喷射注浆法
其他方法
5基础工程
5.1一般规定
桩基础
箱筒型基础
5.4重力式结构基础
5.5其他基础
基坑工程
一般规定
6.2锚杆
基坑支护
基坑降水
基坑开挖
施工监控
(28）
水运工程地基基础施工规范（JTS206—2017）附录A
附录B
附录C
附录D
附录E
附录F
附录G
附录H
附录J
附录K
常用炸药性能表
炸药量换算
施工记录表
振冲设备技术参数表
水泥搅拌桩钻芯取样及试验方法重锤夯实试技术要求
锚杆选型
锚杆试验方法
基坑临界报警值
本规范用词说明
引用标准名录
附加说明
本规范主编单位、参编单位、主要起草人、主要审查人、总校人员和管理组人员名单
条文说明
1总则
1.0.1为统一水运工程地基基础施工技术要求，有效控制工程质量，满足安全可靠、技术先进、经济合理等要求，制定本规范。1.0.2本规范适用于水运工程地基处理与基础施工。1.0.3水运工程地基基础施工应遵循因地制宜、就近取材、安全环保和节约资源的原则。1.0.4水运工程地基基础施工除应符合本规范规定外，尚应符合国家现行相关标准的规定。
水运工程地基基础施工规范（JTS206—2017）2术语
2.0.1软土SoftSoil
由滨海相、泻湖相、三角洲相、河湖相等沉积环境形成的天然孔隙比大于或等于1.0、天然含水率大于液限的细粒土。2.0.2超软土UltraSoftSoil
十字板抗剪强度小于等于5kPa的软土。2.0.3地基处理GroundTreatment为提高地基承载力和稳定性，改善其变形性能或渗透性能而采取的技术措施。2.0.4复合地基CompositeFoundation部分土体被增强或被置换，形成由地基土和增强体共同承担荷载的人工地基。2.0.5换填法ReplacementMethod挖除部分或全部对工程不利的软弱土层或不均勾土层，回填其他性能稳定、无侵蚀性、强度较高的材料,形成人工地基的处理方法。2.0.6爆破排淤填石法BlastingToeShootingMethod在抛石体外缘一定距离和深度的淤泥质地基中埋放群药包，起爆瞬间在淤泥中形成空腔，抛石体随即塌充填空腔，经多次爆破推进，最终达到置换淤泥的方法。2.0.7堆载预压法PreloadingwithSurchargeofFillMethod利用堆载料作为荷载对地基进行预压，使地基土固结的地基处理方法。2.0.8真空预压法VacuumPreloadingMethod利用真空压力或真空联合堆载压力，使土体排水固结加固软土地基的方法。2.0.9强夯法DynamicCompactionMethod反复将夯锤提到高处使其自由落下，给地基以冲击和振动能量，使地基土密实的地基处理方法。
2.0.10强夯置换法DynamicReplacementMethod反复将夯锤提到高处，使其自由落下形成夯坑，并不断夯击坑内回填的砂石、钢渣等硬粒料，使其形成密实墩体的地基处理方法。2.0.11降水强夯法DewateringDynamicConsolidationMethod采用井点降水进行强夯加固地基的方法。2.0.12振冲密实法Vibro-flotationMethod利用振冲器在土层中振动和水流喷射的联合作用成孔，然后填人砂砾料并提拔振冲器逐段振实，使地基达到较高密实度的地基处理方法。对于黏粒含量不大于10%的中砂或粗砂地基，也可不加填料利用振冲器逐段振实。2
2.0.13砂桩法SandColumnsMethod2术语
采用振动、冲击或水冲等方式在地基中成孔后，将砂挤压人已成的孔中，形成由砂构成的密实桩体，并与桩周土组成复合地基的地基处理方法。2.0.14挤密砂桩法SandCompactionColumnsMethod采用具有竖向挤压增大桩径的专用施工设备，在地基中形成大直径、高置换率，高密实性砂桩复合地基的地基处理方法。2.0.15碎石桩法GravelColumnsMethod在地基处理中机械成孔后，填充碎石、卵石或矿渣等硬粒料并振密形成的密实桩体的地基处理方法。
2.0.16振冲碎石桩法VibroReplacementStoneColumnMethod采用振冲器成孔，经添加碎石等硬粒料，并振密形成碎石桩对地基进行处理的方法。2.0.17水泥搅拌桩法CementMixingColumnsMethod以水泥作为固化剂的主要材料，采用机械在地基中一定深度范围内强制使地基土与固化剂拌合，使软土硬结成具有整体性、水稳定性和一定强度的桩体的地基处理方法。2.0.18高压喷射注浆法HighPressureJetGroutingMethod用高压水泥浆通过钻杆由水平方向的喷嘴喷出，形成喷射流，以此切割土体并与土拌和形成水泥土加固体的地基处理方法。2.0.19水泥粉煤灰碎石桩法CementFly-ashGravelColumnsMethod将水泥、粉煤灰、碎石等混合料加水拌和在地基中灌注，形成高粘结强度桩，由桩、桩间土和褥垫层一起组成复合地基的地基处理方法。2.0.20石灰桩法LimeColumnsMethod将生石灰与粉煤灰等掺合料拌和均勾，在孔内分层夯实形成竖向增强体，并与桩间土组成复合地基的地基处理方法。2.0.21打人桩DrivenPile
采用锤击、振动等方法沉入地基中的桩。2.0.22灌注桩Cast-in-situPile现场成孔，安置钢筋笼并现场浇筑混凝土形成的桩。2.0.23嵌岩桩Rock-socketedPile现场成孔，通过植人桩、现场浇筑混凝土或锚杆锚固等方式将桩端与基岩连接而成的桩。
2.0.24箱筒型基础BoxandBucketFoundation采用薄壁钢筋混凝土或钢板制成多个筒型箱体，相互以短墙和顶部盖板联结形成的整个结构，一般采用陆域制作、拼装和气浮运输，依靠自重及负压沉人软基，形成上部结构的基础。
2.0.25水下爆破夯实UnderwaterCompactionbyExplosion在水下块石、砾石地基或基础表面布置裸露药包或在表面上方布置悬浮药包，利用爆破振动使地基和基础密实的方法。3
水运工程地基基础施工规范（JTS206—2017）2.0.26升浆基床PrepackedAggregateConcrete Subgrade水下抛石整平、上部结构安装后，在抛石体中高压灌注水泥浆，形成的重力式结构基础。
2.0.27地下连续墙DiaphragmWall采用专用机械在地面以下成槽并分槽段浇筑而成的连续的钢筋混凝土地下墙体，或在成槽后放人预制钢筋混凝土板而形成的连续的地下墙体。4
3基本规定
3基本规定
3.0.1地基基础施工方法和施工顺序应根据工程要求、结构特点、工程地质水文条件、材料来源、作业环境、施工条件和安全环保等因素合理确定。3.0.2施工前应完成下列主要工作：（1）熟悉设计文件，充分理解设计意图和技术要求；（2）收集详细的地质、水文、地形、地貌、气象和环保要求等资料；（3）调查邻近建筑、地下工程和管线等情况；（4）了解类似工程的施工经验和使用等情况；(5）选择合理的施工方法及设备；（6）编制施工组织设计和复杂工序专项施工方案；（7)危险性较大的工程编写安全技术专项方案；（8）根据工程需要进行施工用电专项设计；（9）按照设计要求编写监测、检测专项方案：（10）进行施工安全交底和技术交底。3.0.3施工测量应按现行行业标准《水运工程测量规范》（JTS131）的有关规定执行。3.0.4
当施工区域或影响范围内有需要保护的建筑物时，应按有关要求采取相应防护措施。
3.0.5施工设备选型应符合下列规定。3.0.5.1用电和输电设备应根据环境条件选用，并应符合相关规定。3.0.5.2
施工船舶应根据施工要求和风浪等因素选用，并应具备测量定位、水深监测系统。
3.0.5.3施工设备性能应满足工程设计要求并宜通过试验性施工验证。3.0.5.4计量设备应符合国家计量器具使用的相关规定。3.0.6施工使用的工程材料应满足设计要求并符合下列规定。3.0.6.1不同性能的材料应分别存放。材料的储存方式应保证其性能不受影响。3.0.6.2施工中使用的材料应对使用数量、批次、应用部位进行记录。3.0.6.3不同批次的材料均应进行使用前复检，复检合格后方可在工程中使用。3.0.7地基基础施工各工序必须进行质量检查，不得漏项。3.0.8地基基础施工应根据设计要求和施工需要布置监测点并进行监测。监测内容应包括地基及边坡稳定监测、构件内力监测、施工区及其影响范围内的建筑物安全监测、间款期监测及施工质量监测等。
3.0.9地基基础施工应按设计要求进行检测，并应符合下列规定。5
