【QB轻工标准】 金饰工艺画金层含金量与厚度测定ICP光谱法第1部分:金膜画

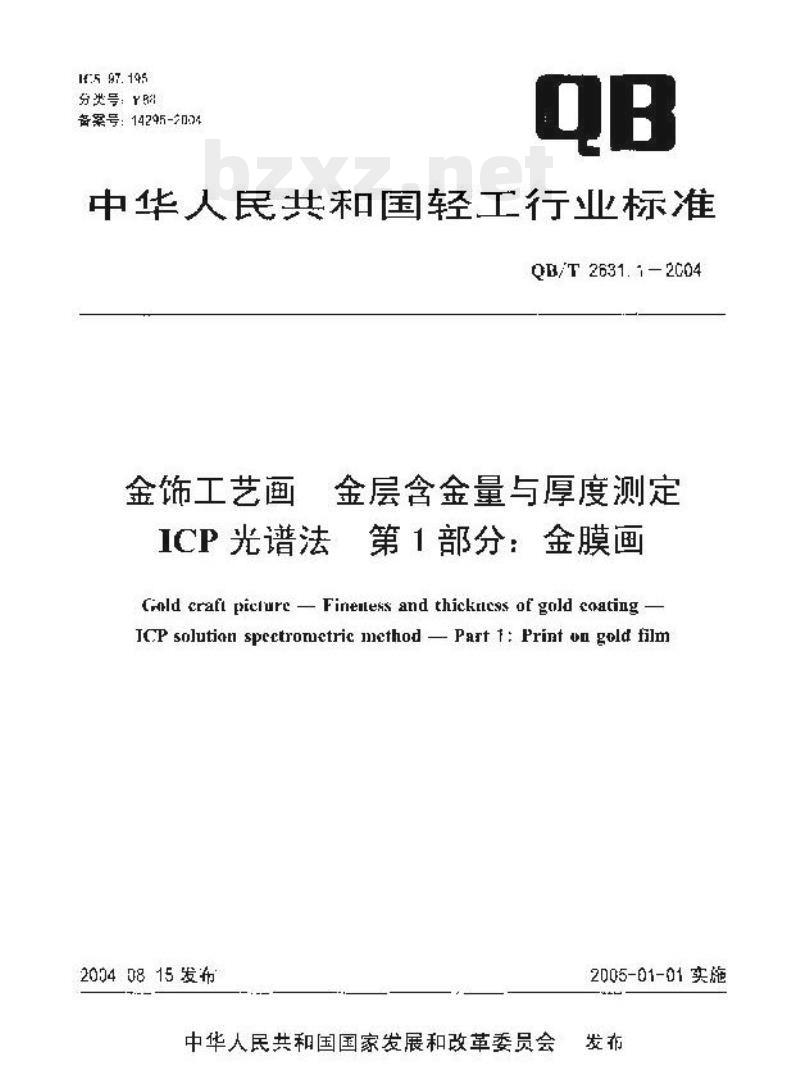

中华人民共和国轻工行业标准 QB/T 2631.1-2004 金饰工艺 金层含金量与厚度测定 ICP光谱法 第1部分：金膜 Gold craft picture: Fineness and thickness of gold coating. ICP spectrometric method. Part 1: Print on gold film 2004年8月15日发布 中华人民共和国国家发展和改革委员会 2005-01-01实施 前言 QB/T 2631.1-2004 本标准规定了金层含金量与厚度的ICP光谱法测定方法。 1 范围 本标准规定了金层含金量与厚度的测定方法。适用于金膜金含金量与厚度的测试，适用于各种金饰品、金膜等。 2 规范性引用文件 下列文件对本标准的采用是不可缺少的，按其最新版本适用于本标准。 QB/T 2630.1 金属饰品... 3 原理 利用等离子体火焰或电感耦合等离子体作为光源，通过ICP光谱法，测量溶液中金、银、铜等元素的特征光谱，根据金元素的特征谱线强度与金含量的关系，计算金的质量分数和厚度。 4 试剂 4.1 超纯水 4.2 纯银，纯度不低于99.99% 4.3 纯铜，纯度不低于99.99% 4.4 盐酸，质量分数为35%~38%，密度1.18g/mL 4.5 硝酸，质量分数为65%~68%，密度1.4g/mL 4.6 盐酸 (1+1) 4.7 硝酸 (1+1) 4.8 金标准储备液：1000mg/L (取0.5g金，折算为100ml) 4.9 银标准储备液：100mg/L 5 设备 5.1 电感耦合等离子体发射光谱仪 (ICP-OES)，波长范围165nm~750nm。 5.2 分析天平，精度0.1mg。 6 分析步骤 6.1 试料 按表1取份试料进行平行测试。试料面积范围： 0.1~0.2 cm² 0.2~0.3 cm² 0.3~0.4 cm² 0.4~0.5 cm² 6.2 试液制备 6.2.1 试液A制备 将裁剪的小块置于烧杯中，加入4.4和4.5的混合酸（比例1:7），在容量瓶中加热至溶解，冷却后转移至100ml容量瓶中，用4.8稀释至刻度，洗涤并合并洗液，最后定容至100ml，摇匀。 6.2.2 试液B制备 取试液A 5ml，置于50ml容量瓶中，用4.8稀释至刻度。此试液用于测试，其浓度应控制在10μg/mL~100μg/mL。 6.3 标准溶液的制备 准确移取标准溶液至容量瓶中，用4.6稀释至刻度。 6.4 测试分析 使用ICP光谱仪进行测试。 7 结果的表示 7.1 金层含金量 金层含金量 (A, %) = (c cdot K cdot V) / (m cdot A) 其中：c为试液A中金的浓度，单位为mg/L；K为稀释倍数；V为试液A的体积，单位为mL；m为试料质量，单位为g；A为试料面积，单位为cm²。 计算结果应保留到小数点后两位。 7.2 金层厚度 金层厚度 (d, μm) = (C cdot K cdot V) / (m cdot A cdot 19.3) 其中：19.3为金的密度。 8 重现性 8.1 金层含金量的重现性：平行测试结果的相对标准偏差应符合规定。 8.2 金层厚度的重现性：绝对误差不大于规定值。
