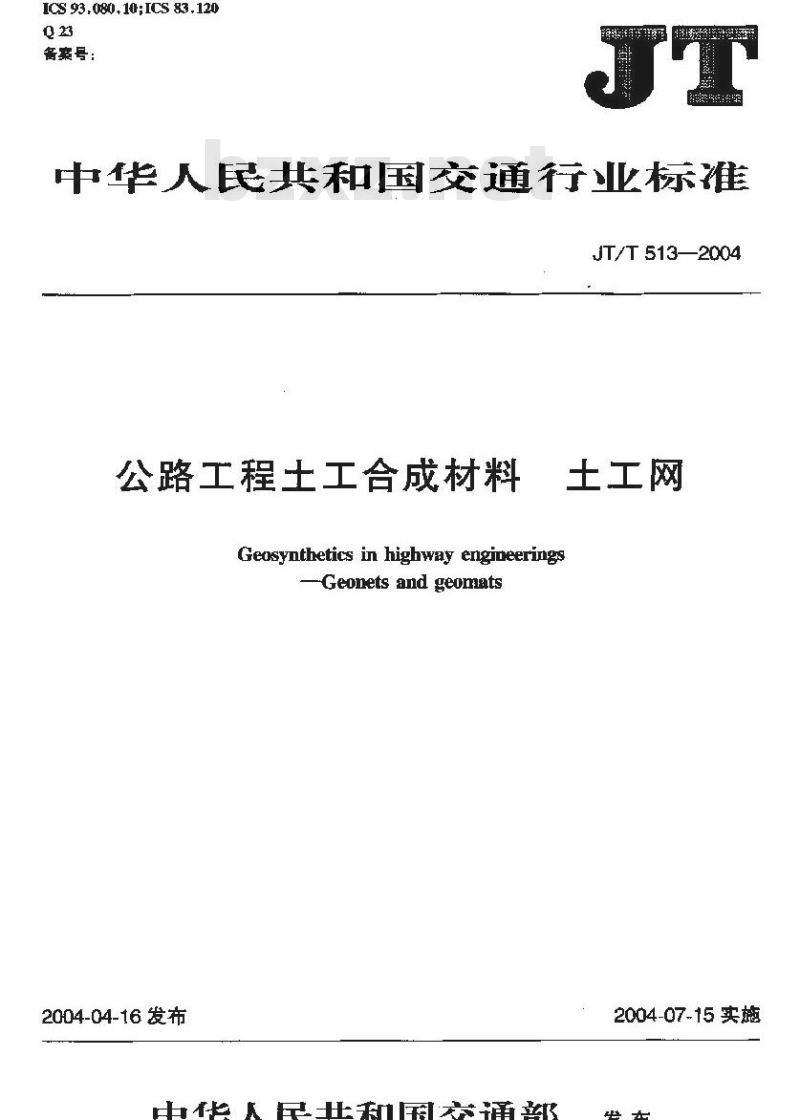

【交通行业标准(JT)】 公路工程土工合成材料 土工网

ICS 93, 080. 10; ICS 83.120
备察号：
中华人民共和国交通行业标准
JT/T513—2004
公路工程土工合成材料
Geosynthetics in highway engioeerings-Geonets and georats
2004-04-16 发布
中华人民共和国交通部
土工网
2004-07.15 实赖

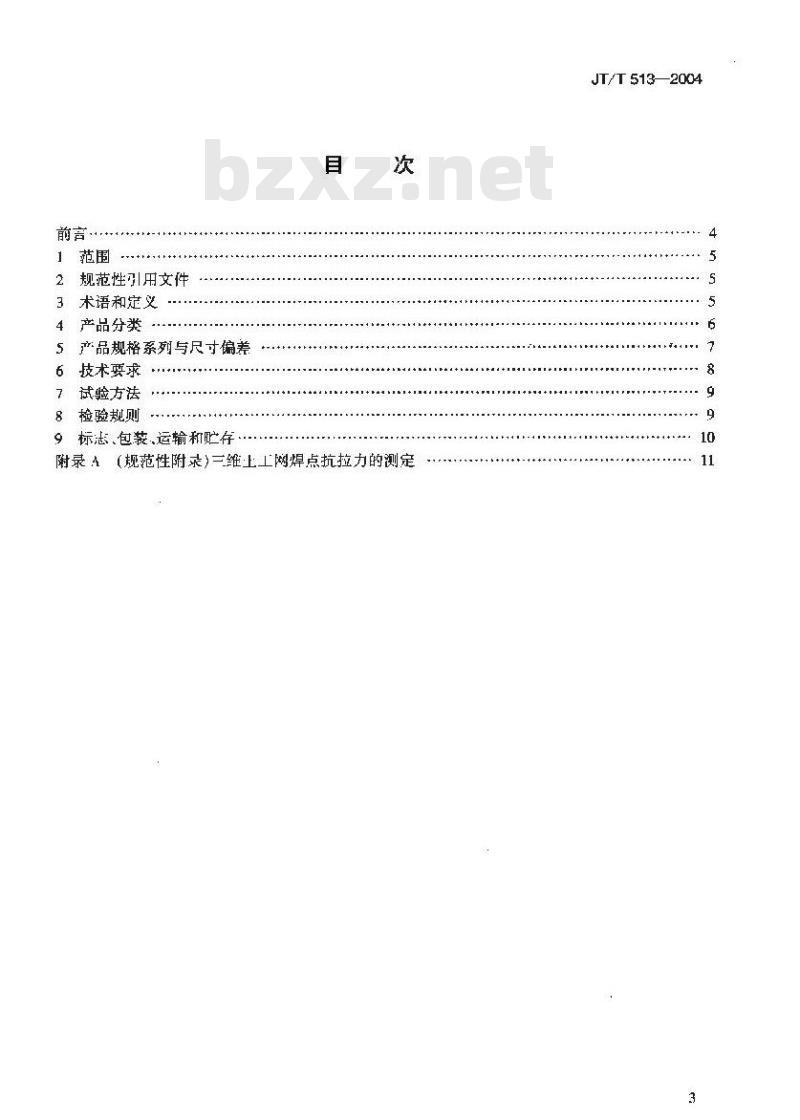

2规范性引用文件
3术语和定义
产品分类
产品规格系列与尺寸偏差
技术要求
试验方法
8检验规则
9标滤、包装、运输和存
附录4（规范性附录）三维上上网焊点抗拉力的测定JT/T 513—2004

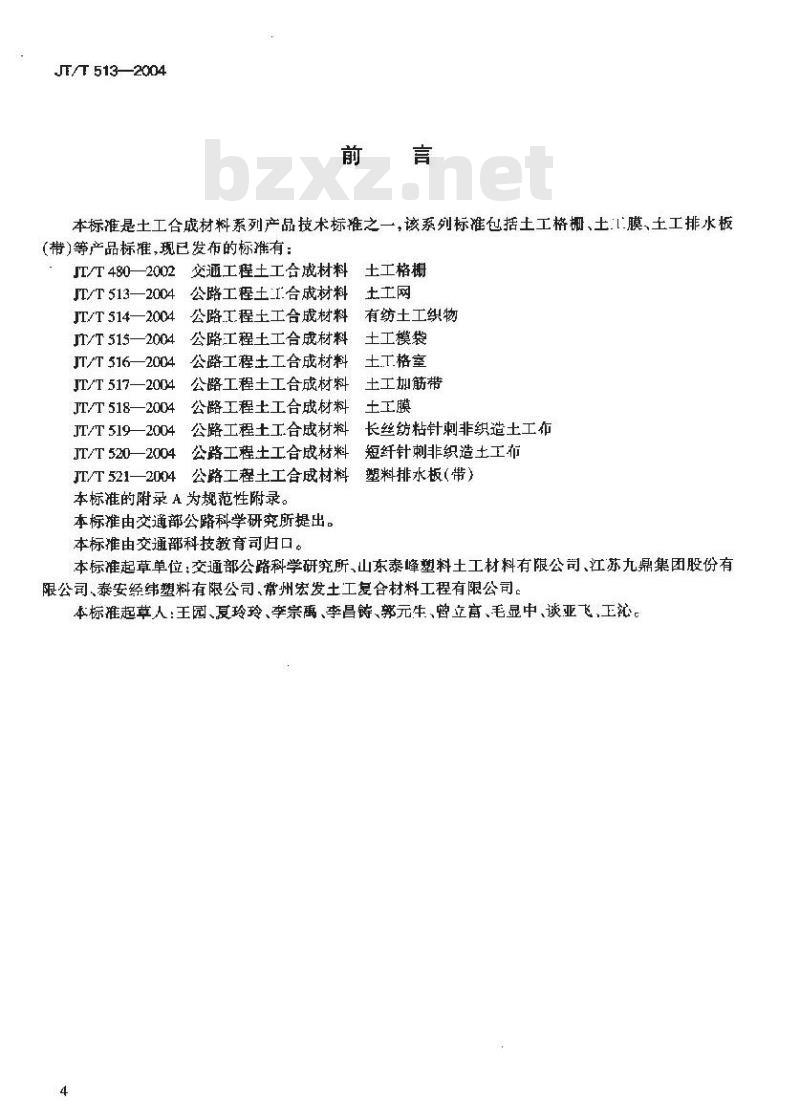

JE/T 513-2004
本标准是土工合成材料系列产品技术标推之一，该系列标准包括土工格机、土1膜、土工排水板(带)等产品标推，现已发布的标推有：JT/T480—2002
JT/T 513—2004
JT/T 514—2004
JT/T515—2004
JT/T 516—2004
JT/T 517—2004
JT/T518—2004
JT/T 519—2004
JT/T 520—2004
JT/T521—2004
交通工程土工合成材料
公路工程土I合成材料
公路工程土工合成材料
公路工程土工合成材料
公路工程土工合成材料
公路工程土工合成材料
公路工程土工合成材料
公路工程土工合成材料
公路工程土工合成材料
土工格栅
土工网
有纺土工织物
土工模袋
土T格室
土工加筋带
土工膜
长丝纺粘针刺非织造土工布
短纤针刺非织造土工布
公路工程土工合成材料
塑料排水板（带）
本标准的附录A为规范性附录。
本标准由交通部公路科学研究所提出。本标准由交通部科技教育司归口。本标准起草单位：交通部公路科学研究所、山东泰峰塑料土工材料有限公司、江苏九鼎集团股份有限公司、泰安经纬塑料有限公司、常州宏发土工复合材料工程有限公司。本标准起草人：王园、夏玲玲、李宗寓、李昌铸、郭元生、曾立富、毛显中、谈亚飞，正沁4

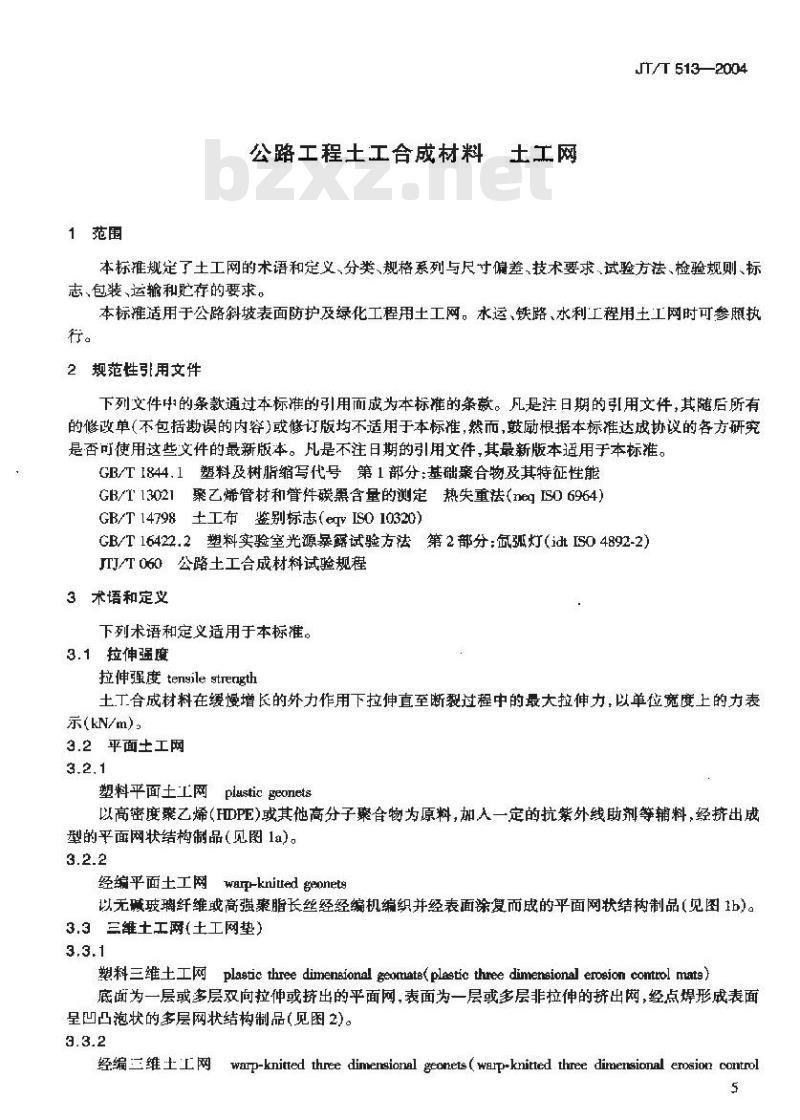

1范围
公路工程士工合成材料士工网
JT/T 513—2004
本标推规定了土工网的术语和定义、分类、规格系列与尺寸偏差、技术要求、试验方法、检验规则、标志、包装、运输和贮存的要求。本标推适用于公路斜坡表面防护及绿化工程用土工网。水运、铁路、水利工程用土工网时可参照执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1844.1塑料及树脂缩写代号第1部分：基础案合物及其特征性能GB/T 13021聚乙烯管材和管件碳黑含量的测定热失重法(negIS0 6964)GB/T14798土工布鉴别标志（eqyIS010320)GB/T16422.2塑料实验室光源暴露试验方法第2部分：氙弧灯（idtIS04892-2）JTJ/T060公路土工合成材料试验规程3术语和定义
下列术语和定义适用于本标准。3.1拉伸强度
拉伸强度tensilestrength
土丁合成材料在缓慢增长的外力作用下拉伸直至断裂过程中的最大拉伸力，以单位宽度上的力表示(kN/m)。
3.2平面土工网
塑料平面土工网plusticgeonets以高密度聚乙烯（HIDPE)或其他高分子聚合物为原料，加入一定的抗紫外线助剂等辅料，经挤出成型的平面网状结构制品（见图1）。3.2.2
warp-knitted geonets
经编平面土工网
以无碱玻璃纤维或高强聚脂长丝经经编机编织并经表面涂复而成的平面网状结构制品(见图1b)。3.3三维土工网（土工网垫）Www.bzxZ.net
塑料三维土工网
plastic three dimeneional geomate( plastic thnee dimeneional erosion comtrol mats )底前为一层或多层双向拉仲或挤出的平面网，表面为一层或多层非拉伸的挤出两，经点焊形成表面呈凹凸泡状的多层网状结构制品（见图2)。3.3.2
经编三维土工网
warp-knitted thuree dimensional geonets (warp-knitted three dirmensional erosion control5

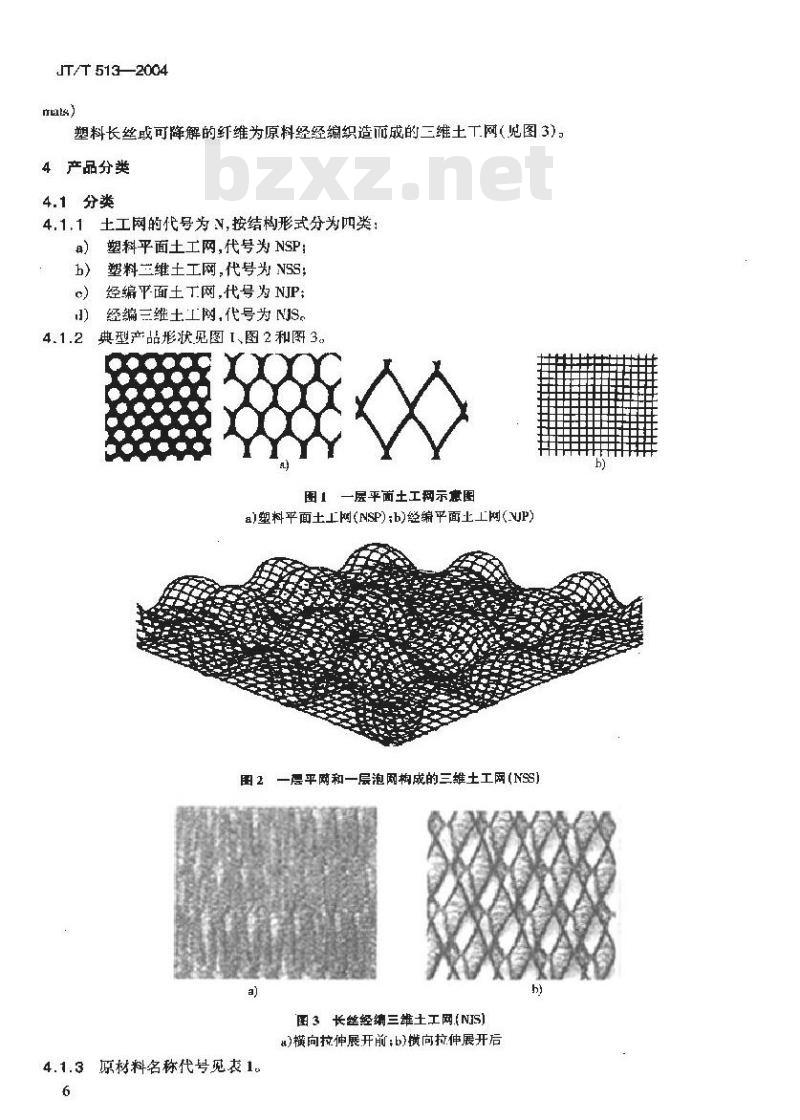

JT/T513—2004
塑料长丝或可降解的纤维为原料经经编织造而成的三维土工网（见图3），4产品分类
4.1分类
4.1.1土工网的代号为N,按结构形式分为四类：a)
塑料平面土工网,代号为 NSP:
塑料三维土工网,代号为 NSS;
经编平面土丁网,代号为 NJP;
经编三维士工网,代号为NS。
典型产品形状见图「、图2和图3。4.1.2
一层平面土工网示意图
a)塑料平面土工网(NSP);b)经编平面土上网(UP)图2一层平网和一层泡网构成的三雄土工网(NSS)a)
4.1.3原材料名称代号见表1
图3长丝经编三维土工网(NJS)
a)横向拉伸展开前;b)横向拉伸展开后b
亲乙烯
高密度聚乙烯
无碱玻璃纤维
表1原材料名称代号
聚丙烯
紊酰胺
JT/T 513—2004
注：末列原材料,其名称应特殊说明;未列塑料及树脂基础率合物的名称缩写代号按CB/T1844.1规定表示4.2型号
产品型号表示方式：
(O-OMH
非平面网原材料名称代号（平面网无此项）平面网原材料名称代号
非平面网的层数(平面网无此项），层平面网的层数，层
产品规格（标称拉伸强度），kN/m产品类型：土工网，代号N
示例1：
拉伸强度为 10kN/m,由一层平面网组戒的塑料平面土工网,原材料为丙烯。表示为：NSP10(1)/PP。
示例2：
拉伸强度为4kN/m,由二层平面网和-层非平面网组成的塑料三维土工网，原材料为聚乙烯。表示为: NSS4(2 - 1)/PE - PE。
示例3：
纵向拉伸强度为15kN/m，由：-层平面网组成的经编平面土工网，原材料为聚乙烯。表示为：NJP15(1)/PE。
示例4：
纵向拉伸强度为4kN/m，由一层经编平面网与另一层经编平面网中间用长丝连接组成的经编三维土工网,原材料为聚乙烯。表示为:NJS4(1-1)/FE-PE。5 产品规格系列与尺寸偏差
规梧系列
规格系列见表2。
表2产品规格系列
土工网类型
塑料平面士工网
塑料二维七工网
经编平面土 1.网
经编三维土工网
型号规格
JT/T513—2004
5.2尺寸偏差
土工网尺寸偏差应符合表3规定。表3土工网单位面积质、尺寸偏差土工网单位面积质量相对偏差，%f工网网孔中心最小净空尺寸，nm土[网厚度,mm
1:工网宽度，m
土T网宽度偏差,num
技术要求
6.1理化性能
平面土工网
兰维工网
平面土工网
三维士工网
塑料三维上上网
经编维土,T网
物理机械性能参数成符合表4、表5，表6和表7的规定。6.1.1
表4层平面网组成的塑料平面土工网物理性能参数项
纵横向拉伸强度，kN/m
纵横向10%伸长率下的拉伸力，
多层平网之间焊点抗拉力，N
NSF2(n)
NSP3(n)
NSPS(n)
NSP6(n)
NSP8(n)
表5n层平面网组成的经编平面土工网物理性能参数项
纵横向拉伸强度，kN/m
经编无碱玻璃纤维平面土工网
断裂仲长率，%
NJP2()
NJP3(n)
NJFS(n)
NJP6( n)
NJB(n)
NSP10( n)
NP10(n)
表 6养医平面网腰非平面网组成的塑料三维土工网物理性能参数型
纵榄向拉伸强度，
平网与非平网之
间焊点抗拉力,N
(n - h)
(n- h)
(n- h)
(n- k)
(n- k)
(n- k)
NSP15(n)
NJPI5(元)
(n - k)
JT/T 513-2004
表了样层平面网层非平面网组成的经编三维土工网物理性能参数号
纵向拉伸强度
横向拉伸强度
塑料土工网抗光老化等级应符合表8的规定NJS3
(n - )
表8塑料土工网抗光老化等级
光老化等
辐射强度为 550W/nz2 照射 150h 标称拉伸强度保持率，免
碳照含量,%
黑在土」网材料中的分布要求
50 ~ 80
均句、无明显聚块或条状物
注：对采用非碳黑做抗光老化斯剂的土工网，光老化等级参照放行6.2外观质量
6.2.1产品颜色应色泽均勾，无明显油污。6.2.2产品无损伤、无破裂。
6.3成品尺寸
土工网每卷的纵向基本长度应不小于30m，卷中不得有拼段。7试验方法
(n- h)
80 - 95
网眼尺寸、单位面积质量、厚度以及伸长率的测试按 JTI/T 060 的规定。7.1
7,2 拉伸强度指标的测试按 JTJ/T 060 的(宽条法)规定。7.3多层平网或与非平网之间焊点抗拉力的测试按附录A的规定。7.4 光者化强度保持率测试
NJS6(n- A)
光老化照射试验按GB/T16422.2的规定。对标称拉伸强度的测试按JTJI/T060的规定，并按下式计算抗光老化标称拉佛强度保持率：抗光老化标称拉伸强度保持率=
7.5碳累含量的测试按 GB/T 13021 的规定。8检验规则
照射后的抗拉强度
×100%
照射前的抗拉强度
产品经检验合稽并附有质量检验格证，方可出！：8.1检验分类
检验分为出厂检验和型式检验。8,1.1 出厂检验
产晶出厂时应进行出厂检验。
出厂检验项目包括：表3.表4或表5、表6,表了以及6.2中的各项内容。8.1.2型式检验
JI/T 5132004
有下列情况之一时，进行型式检验；a）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；h）正常生产时，每半年进行一次型式检验：）产品停产超过三个月，恢复生产时：出厂检验结果与上次型式检验有较大差异时：e）国家及部级质量监督机构提出进行型式检验要求时。型式检验项目包括第6章中的各项内容。8.2组批与抽样
8.2.1组批
产品以批为单位进行验收，同一牌号的原料、配方、规格以及生产工艺并稳定连续生产：一定数量的产品为一批，每批数量不超过500卷，每卷长度大于或等于30m，不足500卷则以五日产量为一批。8.2.2抽样
产品检验以批为单位，检验从每批产品中随机抽取两卷。8.3判定规则
8.3.1外观质量的判定
样品外观质量应符合6.2的规定。8.3.2复检判定
若6.1.1和6.1.2全部合格，而5.2和6.2中只有一项不合格，则判为合格批，若6.11和6.1.2有一项不合格，则应在该批产品重新抽取双倍数量的样品制作试样，对6.1.1和6.1，2中的不合格项目进行复检，复检全部合格，则该批产品为合格：检测如果仍有一项不合格，则判为该批产品不合格。复检结果为最终判定依据。9标志、包装、运输和贮存
9.1标志、包装
标志、包装按GB/T 14798的规定。9.2运输
产品在装卸运输过程中，不得抛摔，避免与尖锐物品混装运输，避免剧烈冲击。运输应有遮篷等随雨、防目晒措施，
产品不得露大存放，你避免日光长期照射，并远离热源，距离应大于15m。暴露存放不得超过三个月，
A.1原理
附录A
(规范性附录）
三维土工网焊点抗拉力的测定
在规定条件下，定十工网焊点在拉伸时能承受的力。A.2试验设备
A.2.1拉仲试验机，加载速率能够控制，示值精度不大于0.5NA.2.2焊点抗拉力试验专用光具，应能保持焊点拉伸时试样不滑动和不夹坏试样。A.3试样制备
A.3.1取样：按JTJI/T050标准取样。A.3.2试样状态调节：按FTJ/T060标准的规定对试样进行状态调节。A.3.3焊点的抗拉力试样应从取样品上随机截取200mm×20mm的试样一块。A.4试验步骤
A.4.1拉伸试验机试验条件设定
JT/T 5132004
拉伸试验机试验条件的设定，选择负载量程使焊点最大抗拉力在满量程负荷的30%～90%之间，并设定试验机的拉伸速率为50runVinaA.4.2 夹持试样
安装焊点抗拉力试验专用夹具，将试样平放在灾具中，调整夹持器使夹持器平压在拉伸面的下层网上，夹具水平压住试样焊点周围，并使夹持面和拉伸轴线处在同一方向上，以保证拉伸时上层网垂直脱离下层网平面。如图A，1。
A.4.3启动试验机
启动拉伸试验机试验，古到焊点完全拉开方可停机，并记录拉伸时的焊点最大抗拉力值CN)。A.5 试验结果
A.5.1多层点焊网焊点抗拉
多层点焊网一个检验试样焊点的抗拉力 C(V)多层点焊网焊点抗拉力，同一规格样品试样需进行35个焊点的拉伸力试验。测得35个焊点的试验数据后，苔先除去焊点拉伸力最小的五个试验样本数据，然后在30个试验样本数锯中，取焊点拉仲力最小的五个检验试样数据.计算其煤点拉仲力值的算术平均值，即为该产品的焊点拉伸力。
A.5.2系层点焊网焊点拉伸力0按下式计算：50
(厚度：2)
图A,1焊点抗拉力试验水平压块夹具示意图（单位：mm）
式中：0-
多层点焊网焊点拉伸力，N；
G—多层点焊网一个焊点的拉伸力，N。(A.1)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
