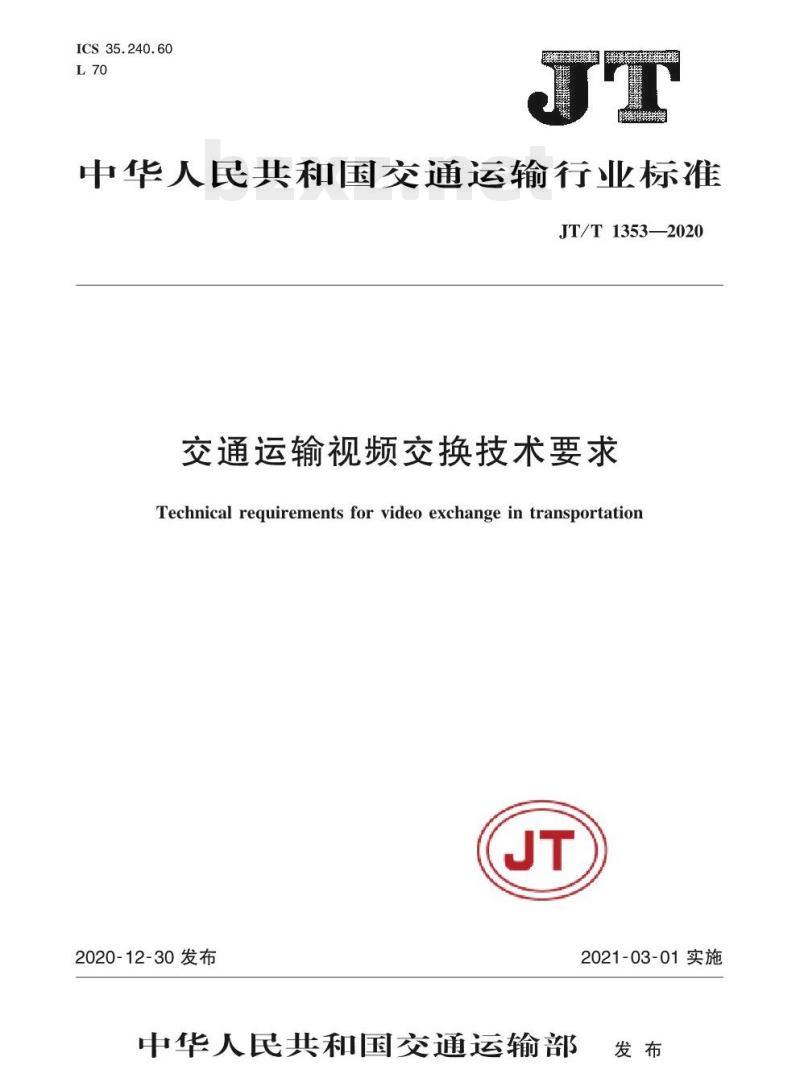

【JT交通运输标准】 交通运输视频交换技术要求

ICS 35.240.60
中华人民共和国交通运输行业标准JT/T1353—2020
交通运输视频交换技术要求
Technical requirements for video exchange in transportationJT
2020-12-30发布
中华人民共和国交通运输部
2021-03-01实施

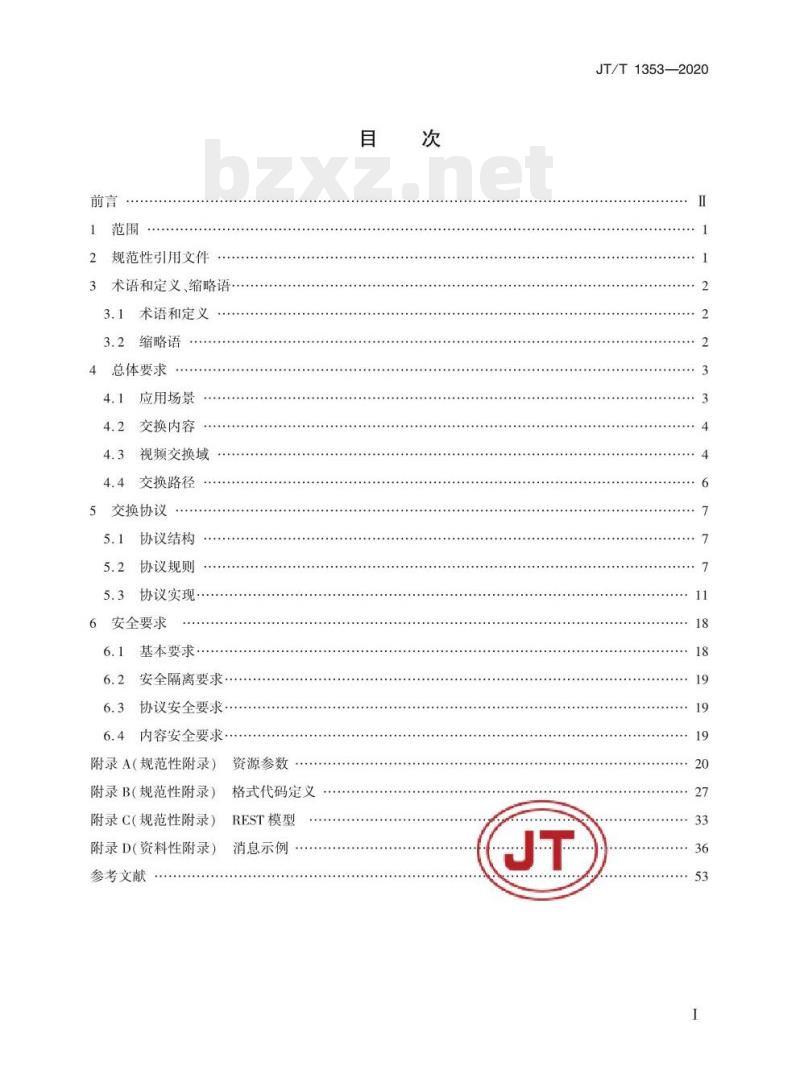

2规范性引用文件
3术语和定义、缩略语
术语和定义
3.2缩略语
4总体要求
应用场景
交换内容
视频交换域
交换路径
5交换协议
协议结构
协议规则
协议实现
6安全要求
基本要求
6.2安全隔离要求
6.3协议安全要求
6.4内容安全要求
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（资料性附录）
参考文献
资源参数
格式代码定义
REST模型
消息示例
JT/T1353—2020
JT/T1353—2020

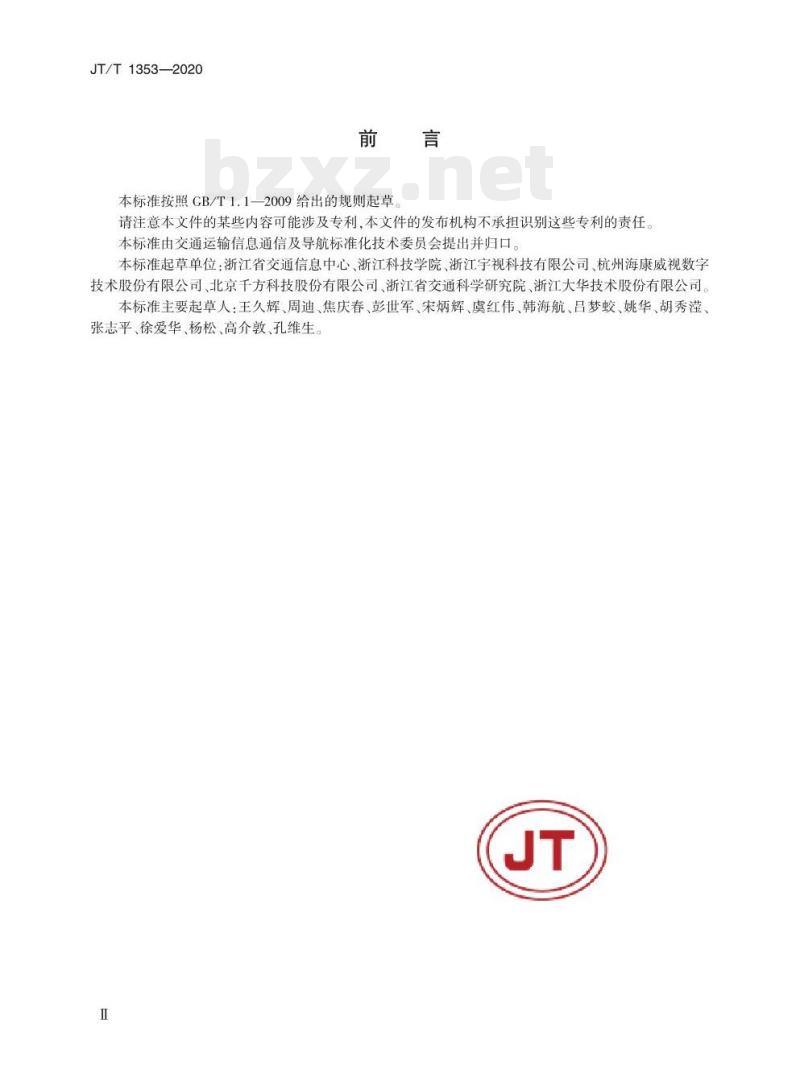

本标准按照CB/T1.1—2009给出的规则起草请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由交通运输信息通信及导航标准化技术委员会提出并归口。本标准起草单位：浙江省交通信息中心、浙江科技学院、浙江宇视科技有限公司、杭州海康威视数字技术股份有限公司、北京千方科技股份有限公司、浙江省交通科学研究院、浙江大华技术股份有限公司。本标准主要起草人：王久辉、周迪、焦庆春、彭世军、宋炳辉、虞红伟、韩海航、吕梦蛟、姚华、胡秀滢、张志平、徐爱华、杨松、高介敦、孔维生。JT

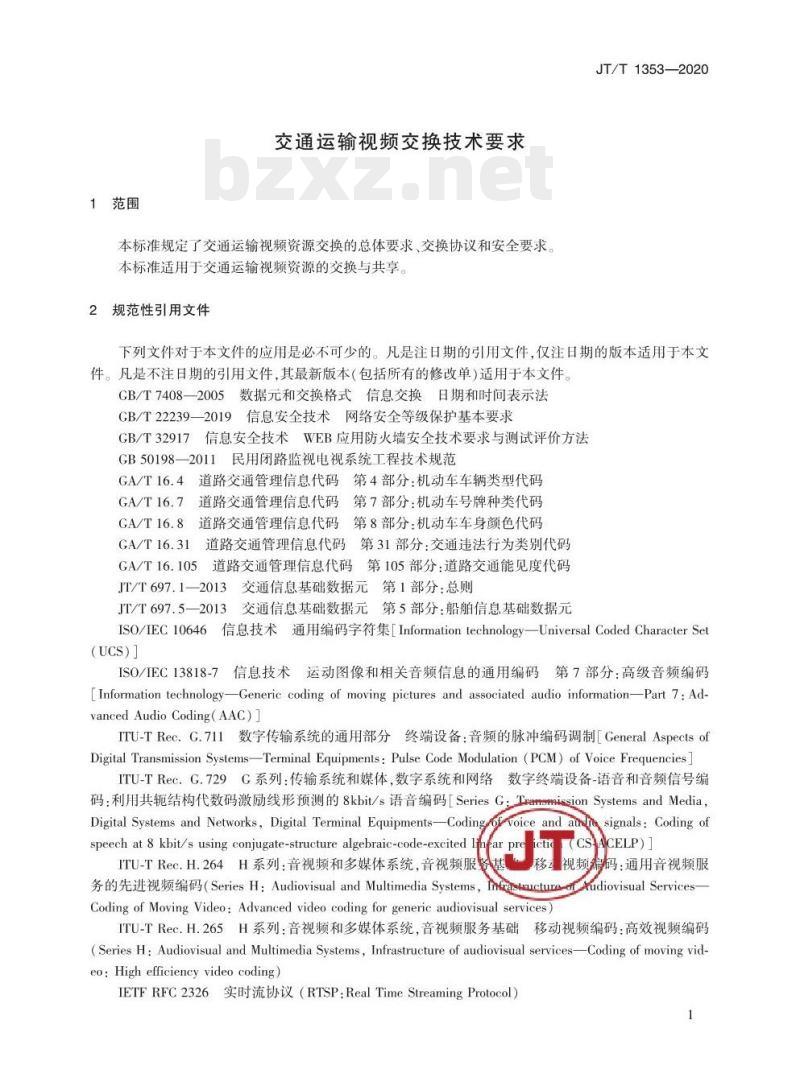

1范围
交通运输视频交换技术要求
本标准规定了交通运输视频资源交换的总体要求、交换协议和安全要求。本标准适用于交通运输视频资源的交换与共享。2规范性引用文件
JT/T1353—2020
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T7408-2005数据元和交换格式信息交换日期和时间表示法CB/T222392019信息安全技术网络安全等级保护基本要求CB/T32917信息安全技术WEB应用防火墙安全技术要求与测试评价方法民用闭路监视电视系统工程技术规范GB50198-2011
GA/T16.4道路交通管理信息代码第4部分：机动车车辆类型代码GA/T16.7道路交通管理信息代码第7部分：机动车号牌种类代码GA/T16.8道路交通管理信息代码第8部分：机动车车身颜色代码GA/T 16.31
道路交通管理信息代码第31部分：交通违法行为类别代码GA/T16.105道路交通管理信息代码第105部分：道路交通能见度代码JT/T697.1—2013交通信息基础数据元第1部分：总则JT/T697.5—2013交通信息基础数据元第5部分：船舶信息基础数据元ISO/IEC10646信息技术通用编码字符集[Informationtechnology—UniversalCodedCharacterSet(UCS）
ISO/IEC13818-7信息技术运动图像和相关音频信息的通用编码第7部分：高级音频编码[Information technology—Generic coding of moving pictures and associated audio information-Part 7:Ad-vanced Audio Coding(AAC)]
ITU-TRec.G.711数字传输系统的通用部分终端设备：音频的脉冲编码调制GeneralAspectsofDigital Transmission Systems—Terminal Equipments : Pulse Code Modulation (PCM) of Voice Frequencies]ITU-TRec.G.729：G系列：传输系统和媒体，数字系统和网络数字终端设备-语音和音频信号编码：利用共轭结构代数码激励线形预测的8kbit/s语音编码[SeriesG：TrammissionSystemsandMedia，Digital Systems and Networks,Digital Terminal Equipments-Codingof voice and atuspeech at 8 kbit/s using conjugate-structure algebraic-code-excited In arpr
ITU-TRec.H.264H系列：音视频和多媒体系统，音视频服基CU
移动视频
务的先进视频编码（SeriesH：AudiovisualandMultimediaSystems，Tmrastuctu
Coding of Moving Video: Advanced video coding for generic audiovisual services)signals: Coding of
ACELP)1
靠码：通用音视频服
ofXudiovisual Services
ITU-TRec.H.265H系列：音视频和多媒体系统，音视频服务基础移动视频编码：高效视频编码(Series H: Audiovisual and Multimedia Systems, Infrastructure of audiovisual services-Coding of moving vid-eo：Highefficiencyvideocoding)IETFRFC2326实时流协议（RTSP：RealTimeStreamingProtocol）1
JT/T1353—2020
0实时传输协议（RTP：ATransportProtocolforReal-timeApplications）IETFRFC3550
IETFRFC3984H.264视频的RTP负载格式（RTPPayloadFormatforH.264Video）IETFRFC7798高效视频编码的RTP负载格式[RTPPayloadFormatforHighEfficiencyVideoCod-ing（HEVC)

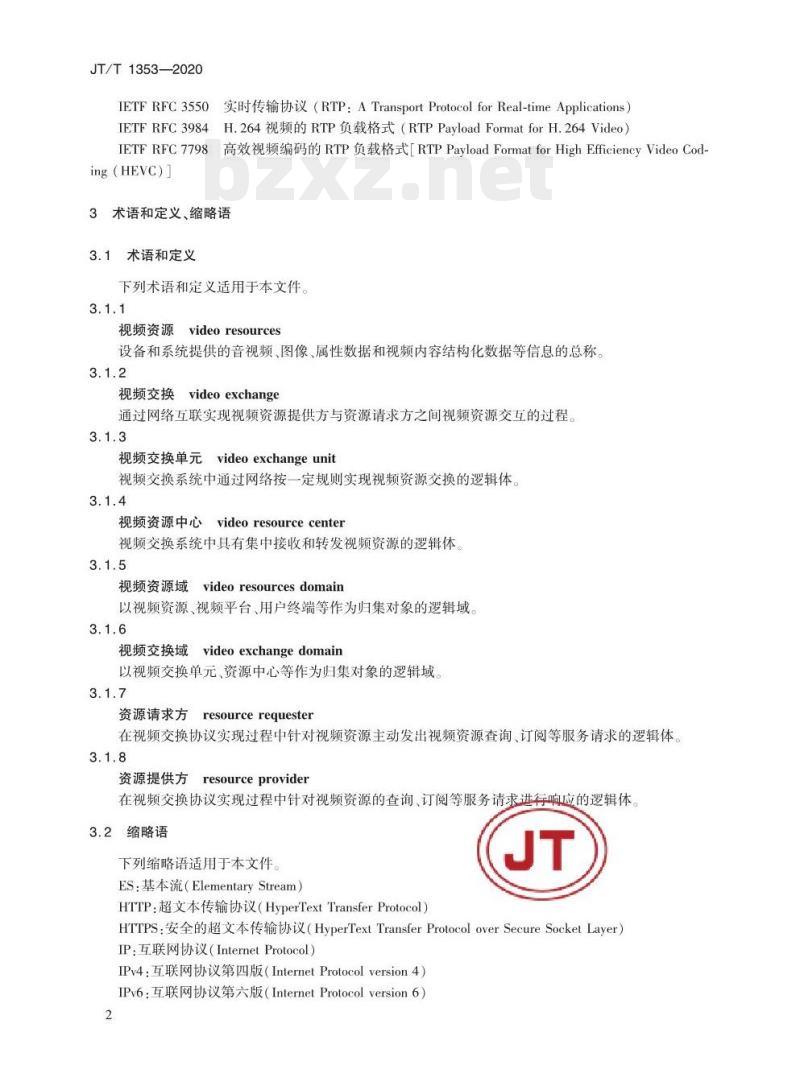

3术语和定义、缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
videoresources
视频资源
设备和系统提供的音视频、图像、属性数据和视频内容结构化数据等信息的总称。3.1.2
视频交换
videoexchange
通过网络互联实现视频资源提供方与资源请求方之间视频资源交互的过程。3.1.3
视频交换单元videoexchangeunit视频交换系统中通过网络按一定规则实现视频资源交换的逻辑体。3.1.4
视频资源中心videoresourcecenter视频交换系统中具有集中接收和转发视频资源的逻辑体。3.1.5
视频资源域
videoresourcesdomain
以视频资源、视频平台、用户终端等作为归集对象的逻辑域3.1.6
videoexchangedomain
视频交换域
以视频交换单元、资源中心等作为归集对象的逻辑域3.1.7
资源请求方
resource requester
在视频交换协议实现过程中针对视频资源主动发出视频资源查询、订阅等服务请求的逻辑体。3.1.8
resourceprovider
资源提供方
在视频交换协议实现过程中针对视频资源的查询、订阅等服务请求进行响应的逻辑体，3.2缩略语
下列缩略语适用于本文件。
ES：基本流（ElementaryStream）HTTP：超文本传输协议（HyperTextTransferProtocol）JT
HTTPS：安全的超文本传输协议（HyperTextTransferProtocoloverSecureSocketLayer）IP：互联网协议（InternetProtocol）IPv4：互联网协议第四版（InternetProtocolversion4）IPv6：互联网协议第六版（InternetProtocolversion6）2
JSON：JavaScript对象标记语言（JavaScriptObjectNotation）REST：表述性状态转移（RepresentationalStateTransfer）RTCP：实时传输控制协议（Real-timeTransportControlProtocol）RTP：实时传输协议（Real-timeTransportProtocol）RTSP：实时流协议（RealTimeStreamingProtocol）TCP：传输控制协议（TransmissionControlProtocol）TLS：传输层安全协议（TransportLayerSecurity）UDP：用户数据报协议（UserDatagramProtocol）URI：统一资源标识符（UniformResourceIdentifier）URL：统一资源定位符（UniformResourceLocator）UTC：协调世界时（CoordinatedUniversal Time）VRS：视频资源（VideoResources）4总体要求
4.1应用场景
交通运输视频资源交换应用场景包括但不限于：JT/T1353—2020
综合交通监管视频资源交换厂图1a）：适用于铁路、公路、水路、城市道路、城市客运（含公共汽电车、城市轨道交通等）及重点监管车辆等多种视频应用，其特征是根据需要在交通基层监管部门进行交换，满足逐级上联、分层交换与分层使用的要求；多业主交通枢纽视频资源交换广图1b）1：适用于铁路、公路、水路、航空等多种运输方式转运b
枢纽与多业主道路互通枢纽的视频资源交换，其特征是同一交通枢纽处，分属不同业主方的视频资源进行对等交换，满足局部区域视频交互共享的要求；跨区域分段运输视频资源交换[图1c）1：适用于跨区域分段物流运输的接续视频资源交换，其特征是各段视频资源按顺序两两交换，满足跨区域视频资源交互共享的要求；运载工具间视频资源交换【图1d）]：适用于交通运载工具之间的视频资源交换，其特征是运d
载工具组队时视频资源在小范围内交互共享满足运载工具间协同感知的要求，部级交换
高速公路2
视频赖
省级交换
市级交换
010 0-0
靓最史岛恩接水路铁腊爽踏航室道
变遇贝退优频视频视频视
公露视赢军辆
窥频现氧
a)综合交监管视频资源交换
高速公路1
高速公路N
航空视频
道四视
水路视频
市内空通视频
b)多业正交通枢红视频资源交换图1
JT/T1353—2020
-铁路1—-铁路2-
公路○公路2-
—水路1○-水路2-〇--
（一钦路
）公路N
-水路N—
跨区分殿运输视频资源交换
运输工具N
运输上！3
运输工具2
运输.T具1
d)运载T.具问视频资源交换
图1交通运输视频资源交换应用场景4.2交换内容
4.2.1资源属性
资源属性包含基础属性（见附录A的A.1）、媒体属性（见A.2）和结构化属性（见A.3）。4.2.2媒体流
视频交换域内交互的视频编码格式应符合ITU-TRec.H.264或ITU-TRec.H.265的要求，视频格式代码见表B.1。视频交换域内交互的音频编码格式应符合ITU-TRec.G.711、ITU-TRec.G.729、IS0/IEC13818-7的要求，音频格式代码见表B.2。视频图像质量要求如下：
a）视频图像质量主观评价不应低于CB50198—2011规定的评分分级4；b）图像峰值信噪比不应小于35dB4.2.3结构化数据
结构化数据是对视频图像内容进行结构化分析产生的结果数据及附加信息。交通运输结构化数据包含交通运载工具数据（见A.7和A.8）、交通事件数据（见A.9）、交通流量数据（见A.10）货运物流数据（见A：11）客流数据（见A.12）交通运行环境数据（见A.13）等。4.3视频交换域
4.3.1概述
视频交换域包含交换各方的视频交换单元、视频资源中心和数字传输网络各视频交换单元应能通过传输网络实现视频资源域间的对等互联.满足交通运输行业内部跨层级跨行业视频资源的交换需求和交通运输行业外视频资源的交换需求4.3.2视频交换单元
4.3.2.1逻辑结构
视频交换单元具有媒体流转码与分发、结构化数据共享现频支换或结构见图2。
等逻辑组件，应能将本
视频资源域的视频资源属性、媒体流、结构化数据共享给其他视频交换单元，也能接收其他视频交换单元的共享资源。视频交换单元的逻辑结构见图3。4
视频资源城1
视频资源域2
4.3.2.2功能要求
灿颜发换单元
视频交换单元
视锁交获域
交换网络
视频交换域结构
视赖交换单元
媒似流
构化数据/资源层性
交互借令
媒体流
资阙中心
媒体流
转码，
结构化数据/资源属件
交互信令
图3视频交换单元的逻辑结构
视频交换单元的功能要求如下：a)
应支持多交换单元互联；
应具有授权管理功能；
JT/T1353—2020
视频资源理
应能按照A.4的能力参数进行配置，并具有软硬件负荷监测和状态查询育当交换单元设备变更后，交换单元编码应保持不变：宜具有UTC时间转换功能；
应支持按照5.1规定的传输协议和数据封装格式进行数据双向交换；应支持将不符合4.2.2规定的媒体流进行转码；宜支持对媒体流进行分发，
JT/T1353—2020
4.3.2.3性能要求
视频交换单元性能应满足：
a）支持接人视频资源数量不少于4路；视频顿率为25顿/s分辨率为1920×1080时媒体流转码服务的并发能力不少于4路：b)
媒体流并发处理总码流不小于16Mb/s4.3.3视频资源中心
4.3.3.1逻辑结构
视频资源中心应具有媒体流分发、结构化数据共享、交互信令授权认证、资源调度管理等逻辑组件，能接收视频交换单元的视频资源和交换请求，集中处理服务响应。视频资源中心的逻辑结构见图4，资源中心
资源调度管理
媒体流
资源届性/结构化信息/控制信令授权认证
煤体流
资源属性/结构化信感/控制信令图4视频资源中心逻辑结构
4.3.3.2功能要求
视频资源中心除传输协议、数据封装格式、媒体流转码及能力参数配置等功能与视频交换单元一致，还具有如下功能：
支持视频资源的分发；
具有授权管理功能；
获取其他资源中心的能力与运行状态信息；c
获取视频交换单元的能力与运行状态信息；d)
具有系统参数配置管理、软硬件负荷监测和状态查询等功能。e)
4.3.3.3性能要求
资源中心应满足如下实际视频交换的需求：支持不少于64个视频交换单元的管理；a）
媒体分发服务的并发分发总码流不小于512Mb/s。b)
4.4交换路径
4.4.1路径设置
交换路径是视频资源域内交换视频资源的路径。视频交换单元应能从视频交换单元或资源中心获取视频资源。交换路径包括以下两种：静态交换路径：根据预先设定的规则获取视频资源的固定路径；a
b）动态交换路径：在预先设定多条交换路径基础上，根据网络与视频质量状态，按照预定策略自动调整获取视频资源的路径。
4.4.2授权过程
JT/T1353—2020
资源请求方应向资源提供方请求资源权限，资源提供方审批授权后，将所拥有的视频交换单元地址与账户信息提供给资源请求方。资源请求方按授权信息进行交换单元参数配置。双方应按照第5章的规定进行资源交换。
4.4.3视频交换基础网络传输性能视频交换基础网络传输性能应满足以下要求：a）网络时延上限值为400ms；
时延抖动上限值为50ms；
丢包率上限值为1×10-3；
包误差率上限值为1×10-4
5交换协议
5.1协议结构
交通运输视频资源交换协议结构见图5。应用层
媒体流
RTP/RTCP
资源属性
Iv4/LPvG
图5交换协议结构
结构化
信息流
信令流
交通运输视频资源属性、结构化数据、交互信令应采用基于TP/H
REST 模型见附录C。媒体流应采用能群RrC 350 的RPRTC(（232）传输与控制，音频随视频流同步传输RTP的负载应符合IETF格式。
5.2协议规则
5.2.1基本要求
3984和IET
方式进行传输，
的RTSP协议进行
/RFC7798规定的
交通运输视频交换协议的消息体应采用JSON格式进行描述。协议中的字符应采用符合ISO/IEC7
JT/T1353—2020
10646规定的UTF-8编码格式。协议的时间应统一采用GB/T7408—2005中5.4.1a）规定的时间定义基本格式：YYYYMMDDThhmmss±hh。如果时间描述中不带±hh信息，则默认为+08。示例：20191119T212230+08。
URI定义
URI格式
URI格式定义：/根/操作类型/操作对象。其中：a)
根：固定为VRS；
操作类型：表示URI针对操作对象实现的具体操作，见表1；操作对象：表示URI需要访问操作的对象，资源对象见表2，视频结构化对象见表3示例：查询资源列表的URI为：/VRS/Query/ResList。表1
操作名称
Subscribe
UnSubscribe
Withdraw
操作类型
操作含义
取消订阅
2资源对象
对象名称
ScUnitInfo
Res List
ResInfo
RTStream
PtzControl
Record
BackStream
HeartBeat
SystemEvent
对象名称
Vehiclelnfo
ShiplnfobZxz.net
Trainlnfo
AirPlanelnfo
视频结构化对象
对象含义
交换单元信息
资源节点列表
资源节点信息
实时视频流
云台控制
历史视频记录
历史播放链接
心跳信息
系统事
对象百义
车辆信息（运载工具）
船舶信息（运载工具）
火车信息（运载工具）
飞机信息（运载工具）
对象名称
TraffcEventInfo
TrafficFlowInfo
Containerlnfo
PassengerFlowlnfo
Visibilitylnfo
资源列表
表3（续）
对象含义
交通事件信息
交通流量信息
JT/T1353—2020
集装箱信息（货运物流）
客流信息
交通能见度信息（交通运行环境）资源按照URI定义格式应实现的接口形成列表，包括URI格式、说明和约束条件，资源列表见表4。4资源列表
URI格式
/VRS/Query/ScUnitInfo
/VRS/Query/ResList
/VRS/Query/ResInfo
/VRS/Push/ResList
/VRS/Withdraw/ResList
/VRS/Subscribe/RTStream
/VRS/UnSubscribe/RTStream
/VRS/Query/Record
/VRS/Query/BackStream
/VRS/Query/SystemEvent
/VRS/Control/PtzControl
/VRS/Push/HeartBeat
/VRS/Subscribe/Vehielelnfe
/VRS/UnSubscribe/Vehiclelnfo/VRS/Subscribe/Shiplnfo
/VRS/UnSubscribe/ShipInfo
/VRS/Subscribe/TrainInfo
/VRS/UnSubseribe/Trainlnfo
/VRS/Subscribe/AirPlanelnfo
/VRS/UnSubscribe/AirPlanelnfo/VRS/Subscribe/TrafficFlowlnfo/VRS/UnSubscribe/TrafficFlowlnfo/VRS/Subscribe/Containerlnfo/VRS/UnSubscribe/Containerlnfo说
视频资源信息查询
资源列表获取
资源详细信息查询
资源推送
取消资源共享
调用实时视频流
实时视频流调用拆除
历史视频记录查询
历史视频播放链接查询
系统事件上报
云台控制
心跳保活
车辆结构化信息订阅
取消车辆结构化信息订阅
船舶结构化信息订阅
取消船舶结构化信息订阅
火车结构化信息订阅
取消火车结构化信息订阅
飞机结构化信息订阅
取消飞机结构化信息订阅
车流量结构化信息订阅
取消车流量结构化信息订阅
集装箱结构化信息订阅
取消集装箱结构化信息订阅
约束条件
