ICS17.140.20
中华人民共和国机械行业标准
JB9048-1999
冷轧管机
噪声测量与限值
Noise measurement and limits forcold tube mill
1999-06-28发布
国家机械工业局
2000-01-01实施
JB9048-1999

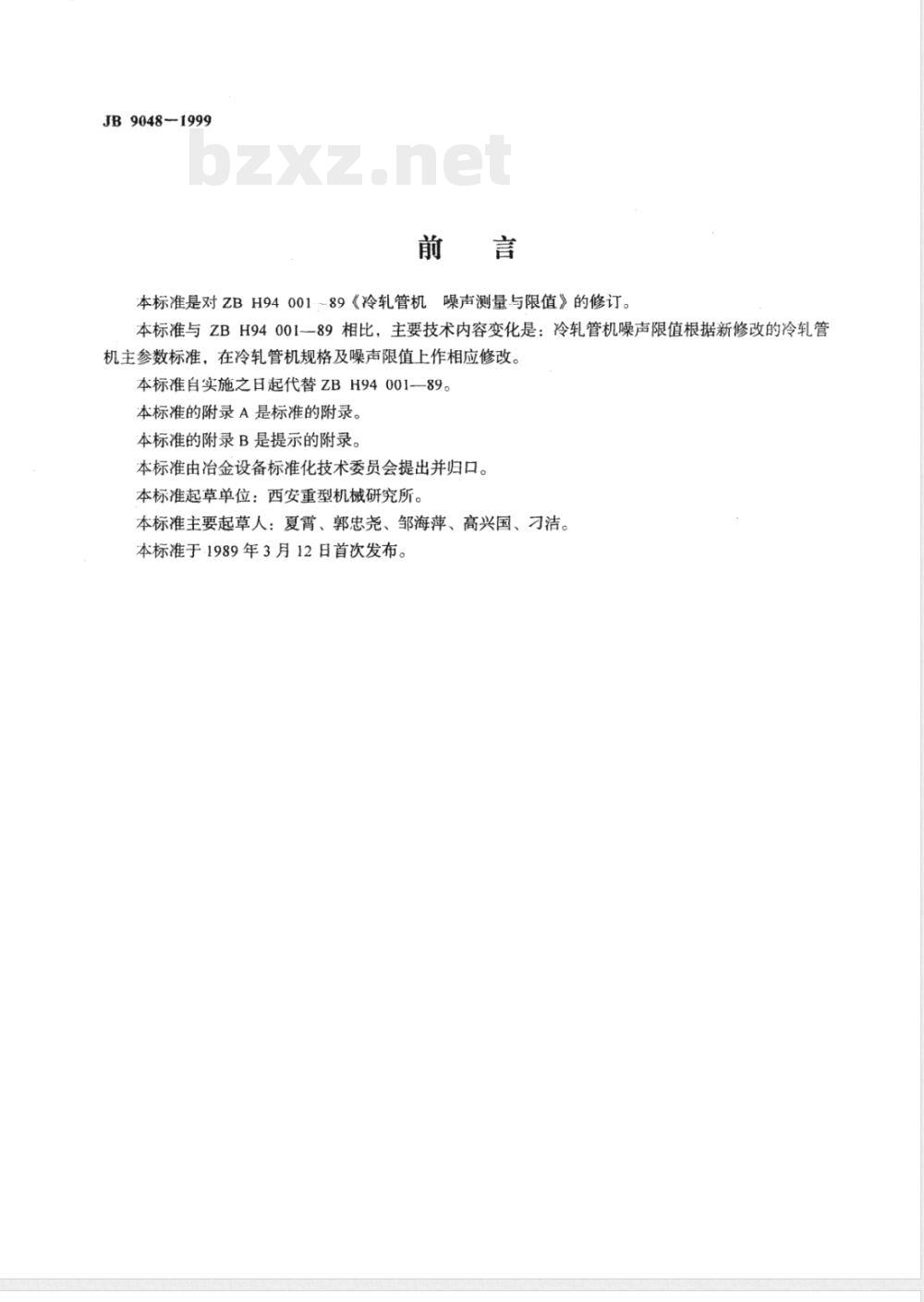

本标准是对ZBH94001-89《冷轧管机噪声测量与限值》的修订。本标准与ZBH94001--89相比，主要技术内容变化是：冷轧管机噪声限值根据新修改的冷轧管机主参数标准，在冷轧管机规格及噪声限值上作相应修改。本标准自实施之日起代替ZBH94001—89。本标准的附录A是标准的附录。
本标准的附录B是提示的附录。
本标准由冶金设备标准化技术委员会提出并归口。本标准起草单位：西安重型机械研究所。本标准主要起草人：夏霄、郭忠尧、邹海萍、高兴国、刁洁。本标准于.1989年3月12日首次发布。1范围
中华人民共和国机械行业标准
冷轧管机
噪声测量与限值
Noise measurement and limits forcold tube mill

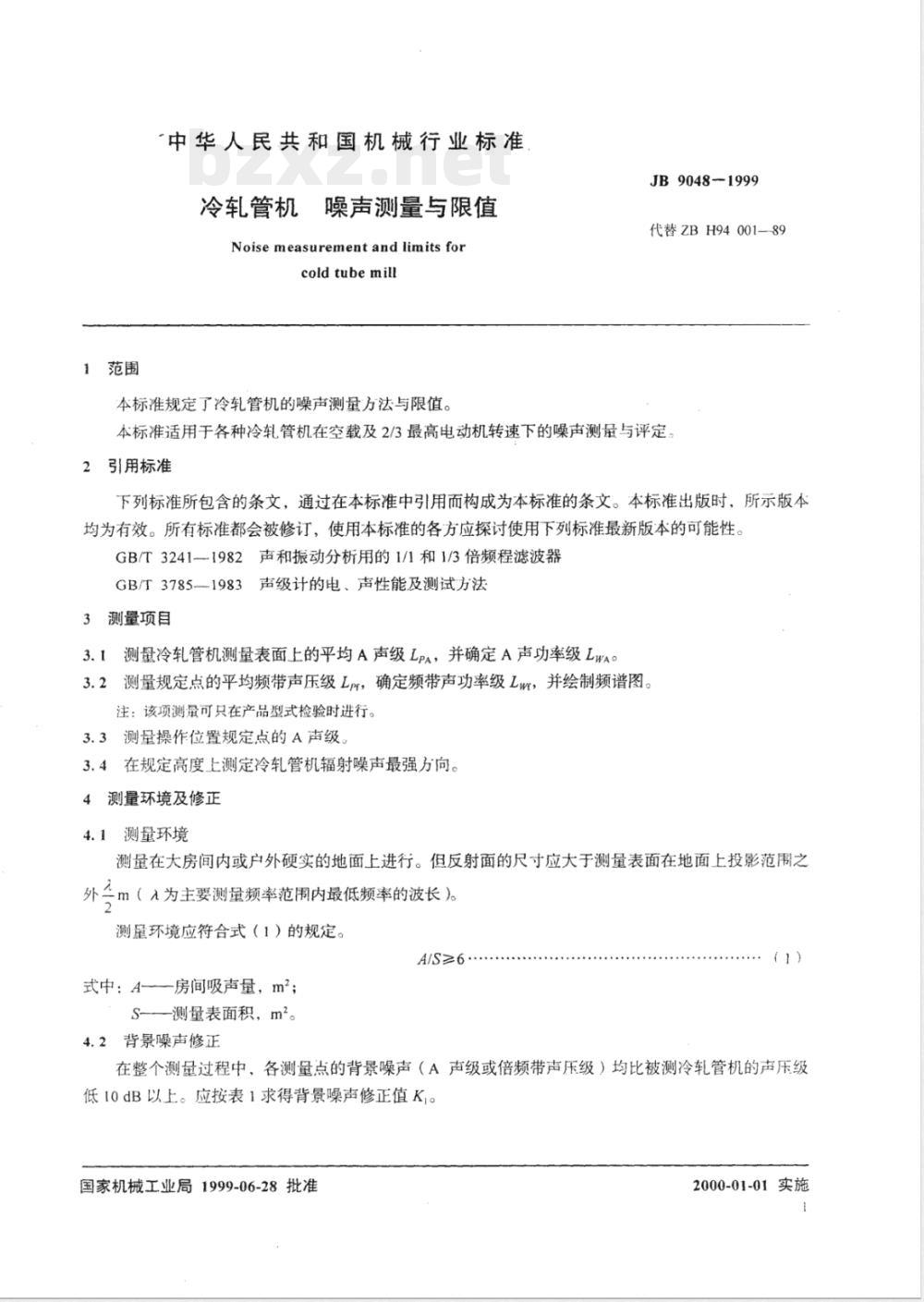

本标准规定了冷轧管机的噪声测量方法与限值。JB9048-1999
代替ZBH94001—89
本标准适用于各种冷轧管机在空载及2/3最高电动机转速下的噪声测量与评定：2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3241一1982声和振动分析用的1/1和1/3倍频程滤波器GB/T3785—1983声级计的电、声性能及测试方法3测量项目
3.1测量冷轧管机测量表面上的平均A声级LpA，并确定A声功率级LWAc3.2测量规定点的平均频带声压级Lpf，确定频带声功率级Lwr，并绘制频谱图。注：该项测量可只在产品型式检验时进行。3.3测量操作位置规定点的A声级。3.4在规定高度上测定冷轧管机辐射噪声最强方向。4
测量环境及修正
4.1测量环境
测量在大房间内或户外硬实的地面上进行。但反射面的尺寸应大于测量表面在地面上投影范围之外二m（^为主要测量频率范围内最低频率的波长）。测量环境应符合式（1）的规定。A/S≥6
式中：A—房间吸声量，m2；
S-测量表面积，m2。
4.2背景噪声修正

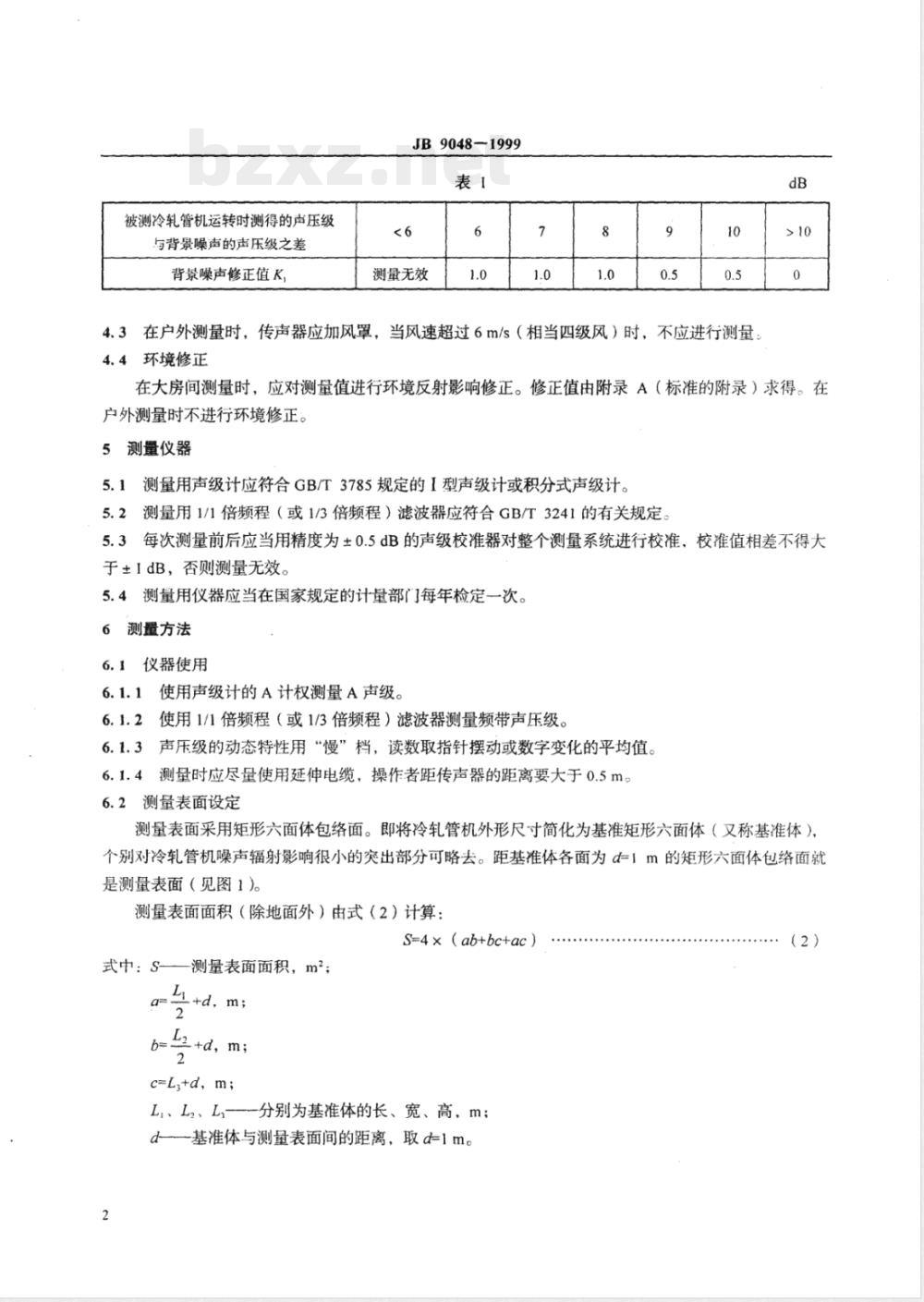

在整个测量过程中、各测量点的背景噪声（A声级或倍频带声压级）均比被测冷轧管机的声压级低10dB以上。应按表1求得背景噪声修正值K。国家机械工业局1999-06-28批准2000-01-01实施
被测冷轧管机运转时测得的声压级与背景噪声的声压级之差
背景噪声修正值K，
JB9048-1999
测量无效
4.3在户外测量时，传声器应加风罩，当风速超过6m/s（相当四级风）时，不应进行测量：4.4环境修正
在大房间测量时，应对测量值进行环境反射影响修正。修正值由附录A（标准的附录）求得。在户外测量时不进行环境修正。
5测量仪器
5.1测量用声级计应符合GB/T3785规定的1型声级计或积分式声级计。5.2测量用1/1倍频程（或1/3倍频程）滤波器应符合GB/T3241的有关规定。5.3每次测量前后应当用精度为±0.5dB的声级校准器对整个测量系统进行校准，校准值相差不得大于±1dB，否则测量无效。
5.4测量用仪器应当在国家规定的计量部门每年检定一次。测量方法
6.1仪器使用
使用声级计的A计权测量A声级。6.1.11
6.1.2使用1/1倍频程（或1/3倍频程）滤波器测量频带声压级。6.1.3声压级的动态特性用“慢”档，读数取指针摆动或数字变化的平均值。6.1.4测量时应尽量使用延伸电缆，操作者距传声器的距离要大于0.5m。6.2测量表面设定
测量表面采用矩形六面体包络面。即将冷轧管机外形尺寸简化为基准矩形六面体（又称基准体），个别对冷轧管机噪声辐射影响很小的突出部分可略去。距基准体各面为=1m的矩形六面体包络面就是测量表面（见图1）。
测量表面面积（除地面外）由式（2）计算：S=4×（ab+bc+ac）
式中：S-
测量表面面积，m2；
L+d,m;
b=台+d, m;
c=L,+d，m;
L.、Lz、L,--分别为基准体的长、宽、高，m:d-—基准体与测量表面间的距离，取d-1m。2
6.3测点选取
测量表面
基准体
JB9048-1999
O一基本测点；·辅助测点
测量表面、测量点位置及数量

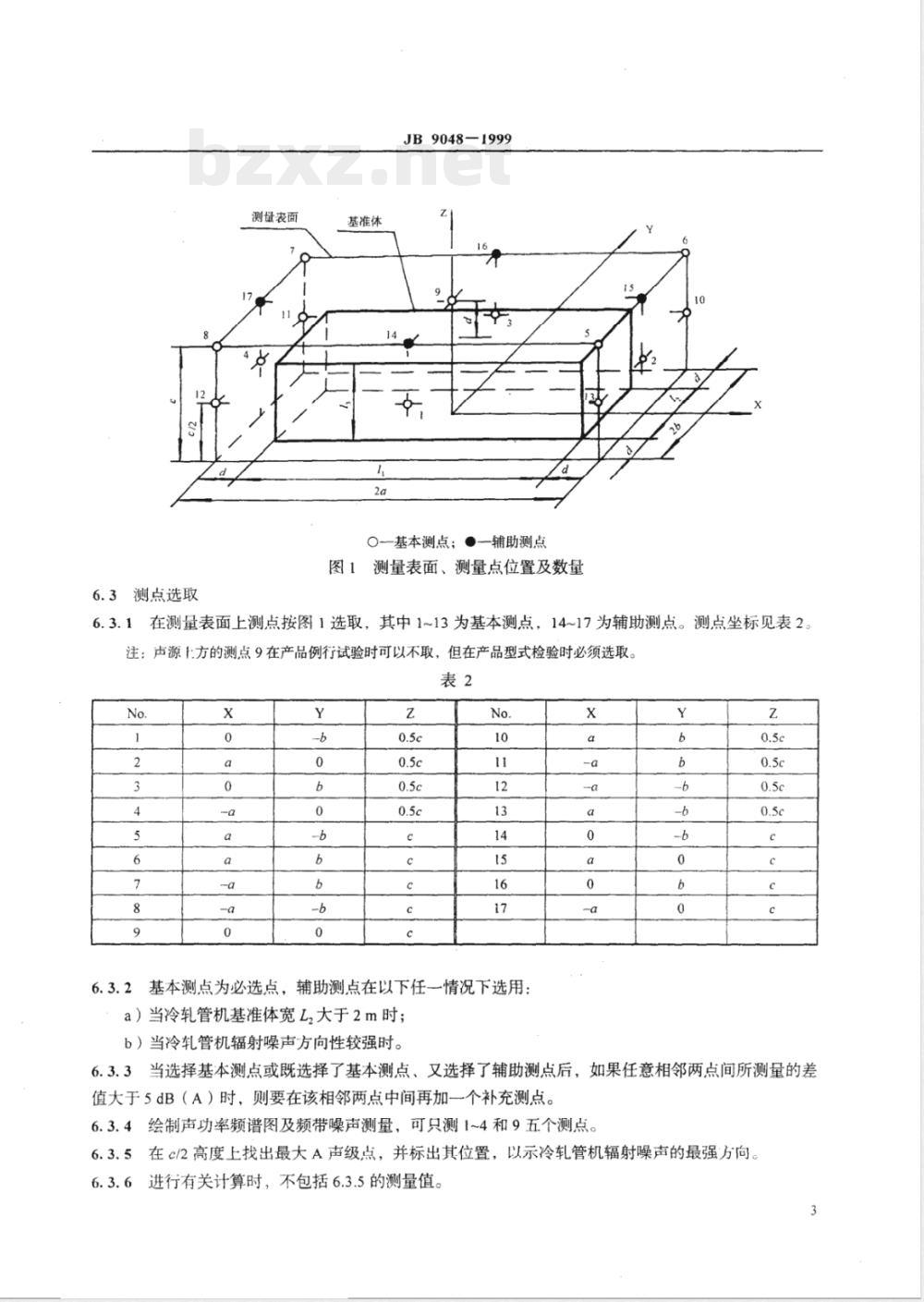

在测量表面上测点按图1选取，其中1~13为基本测点，14~17为辅助测点。测点坐标见表2。注：声源:方的测点9在产品例行试验时可以不取，但在产品型式检验时必须选取。表2
基本测点为必选点，车
辅助测点在以下任一情况下选用：a）当冷轧管机基准体宽L,大于2m时；b）当冷轧管机辐射噪声方向性较强时。x
6.3.3当选择基本测点或既选择了基本测点、又选择了辅助测点后，如果任意相邻两点间所测量的差值大于5dB（A）时，则要在该相邻两点中间再加一个补充测点。6.3.4绘制声功率频谱图及频带噪声测量，可只测1~4和9五个测点。6.3.5在c/2高度上找出最大A声级点，并标出其位置，以示冷轧管机辐射噪声的最强方向。6.3.6进行有关计算时，不包括6.3.5的测量值。3
6.4操作位置A声级测量
6.4.1站立操作者
JB9048-1999
用声级计的传声计在操作者站立面上1.6m，距操作者左、右耳0.1m的两个位置分别测量A计权声压级，最高点为评价点。
6.4.2坐姿操作者
用声级计的传声计在操作者所坐的凳面上0.8m，距操作者左、右耳0.1m的两个位置分别测量A计权声压级，最高点为评价点。6.4.3多人操作者
用声级计在每个操作者位置按6.4.1或6.4.2的规定方法测量A计权声压级，最高点为评价点：7计算
7.1测量表面平均A声级由式（3）计算：100.(LpA.
LPA=10 Ig[-
式中：LPA-
测量表面平均A声级，dB（基准值为20μPa)；LpAi——第i测点上测得的A声级，dB（基准值为20uPa)；Ki——第i测点上的背景噪声修正值，dB；n—测点数。
7.2测量表面各频带平均声压级由式（4）计算：Lpr =10 1gl
式中：Zpf——测量表面各频带平均声压级，dB（基准值为20μPa)；Lpri—第i测点上测得的各频带声压级，dB（基准值为20μPa）；Kifi—-第i测点上的各频带背景噪声修正值，dB。7.3A声功率级由式（5）计算：
LWA = (LPA - K2) + 10 Ig
式中：LwA——A声功率级，dB（基准值为1W）;S
—测量表面平均A声级，dB（基准值为20μPa）；K,—环境噪声修正值[计算公式见附录A（标准的附录）]，dB;S—测量表面面积，m2；
S—基准面积，S=1m2。
7.4频带声功率级由式（6）计算：Lwr = (Lpf - K2)+ 10 1g
式中：Lw--频带声功率级，dB（基准值为1W);S
Lpr--—测量表面各频带平均声压级，dB（基准值为20μPa）;Kz—环境噪声修正值，dB;
（3）
（4）
S-测量表面面积，m;
S-基准面积，取S1 m?。
JB9048-1999
7.5操作位置的A声功率级由式（7）计算：LpA=LpA'-K,-K,
式中：LA-—操作位置的A声级;
LPA'—评价点测得的A声级；
K,—背景噪声修正值；
K,环境噪声修正值。
噪声限值项目与限值
8.1限值项目
8.1.1A声功率级LWAobzxz.net
8.1.2操作位置的声压级。
8.2限值按表3规定。
冷轧管机
A声功率级
操作位置A声级
测量报告
应将被测冷轧管机的名称、型号、规格及安装运转情况，所用的测量仪器、测量环境的情况及修正值、测点布置、测量数据及计算结果列人噪声测量报告表，见附录B（提示的附录）中表B1和表B25
A1用计算法求环境噪声修正值K，JB9048-1999
附录A
（标准的附录）
环境修正值K
A1.1环境噪声修正值K,由式（A1）计算：K,=101g[1+4/（A/S）
式中：K,—环境噪声修正值，dB（A);A=Sya
Sy一测量房屋的表面总面积（包括墙壁、地板、天花板），m2；Q
平均吸声系数的近似值（由表A1查得）；S—测量面面积，m2。
平均吸声系数a
用混凝土、砖、塑料或瓷砖砌的光滑的硬墙壁的空房有光滑墙壁的局部空的房屋
矩形机加工车间、矩形工业厂房形状不规则的机加工车间或工业厂房（A1）
在墙壁或天花板上装有部分吸声材料（例如局部吸声天花板）的安装有设备的房屋、机加工车间或工业厂房
在天花板和墙壁L装有吸声材料的房屋在天花板和墙壁上装有大量吸声材料的房屋当计算出A、S值后，亦可根据A/S值由图A1查得相应的环境噪声修正值K,。用绝对比较法求环境噪声修正值K，dB
Kz=10lg（1+As）
500A/S
A2.1能从测量位置移离的冷轧管机JB9048-1999
将被测冷轧管机移离试验位置，将标准噪声源放在原反射面（地面）上，标准噪声源的中心线与基准体的中心线重合。使用相同的测量面并按本标准所规定的程序测量标准噪声源的A计权声功率级（不进行环境噪声修正，即视K，值为0），然后按式（A2）计算环境噪声修正值K2。K,=LWA-LwAr
式中：K-环境噪声修正值，dB（A);（A2）
LwA—按本标准规定的程序测得的标准噪声源的A计权声功率级（不进行环境噪声修正，即视K,值为0），dB（A)；
LwAr—标定的标准噪声源的A计权声功率级，dB（A）：基准值：1×10-12W。A2.2不能从测量位置移离的冷轧管机若被测冷轧管机不能从被测位置移离，则将标准噪声源置于被测冷轧管机附近（环境相似）。使用相同的测量面，按本标准规定的程序测量标准噪声源的A计权声功率级（不进行环境噪声修正，即视K,值为0），然后按式（A2）计算环境噪声修正值K2。A3在户外测量时，不进行环境噪声修正（即视K,值为0)。B1
噪声测量报告见表B1。
冷轧管机
基准体尺寸
运转情况
制造厂名
测量仪器
测量表面及测点位置示意图：
JB9048-1999
附录B
（提示的附录）
噪声测量报告表
冷轧管机噪声测量报告表
型号及规格
测量距离
出厂编号
声级计
反射面情况（地面、墙及其他设置）的描述：LPA
中心频率
10lgS/Ss
中心频率
测量单位
滤波器
测量者签名
测表面尺
制造日期
传声器
最大声级点及其所在位置示意图：dB
测量日期
测虽表面面积S
测量地点
噪声声功率频谱图见图B2。
JB9048-1999
++++++++++++++++++++++++++++++++++++++++++
+++++++++++++
++++++
4×103
2 ×10
噪声声功率频谱图
8×103
16 ×103
