【CB船舶标准】 船用锅炉本体修理验收技术要求

中华人民共和国船舶行业标准
CB / T 3636 ～ 3642--94
船用锅炉修理技术标准
1994-08-22发布
1995-05-01实施
中国船舶工业总公司

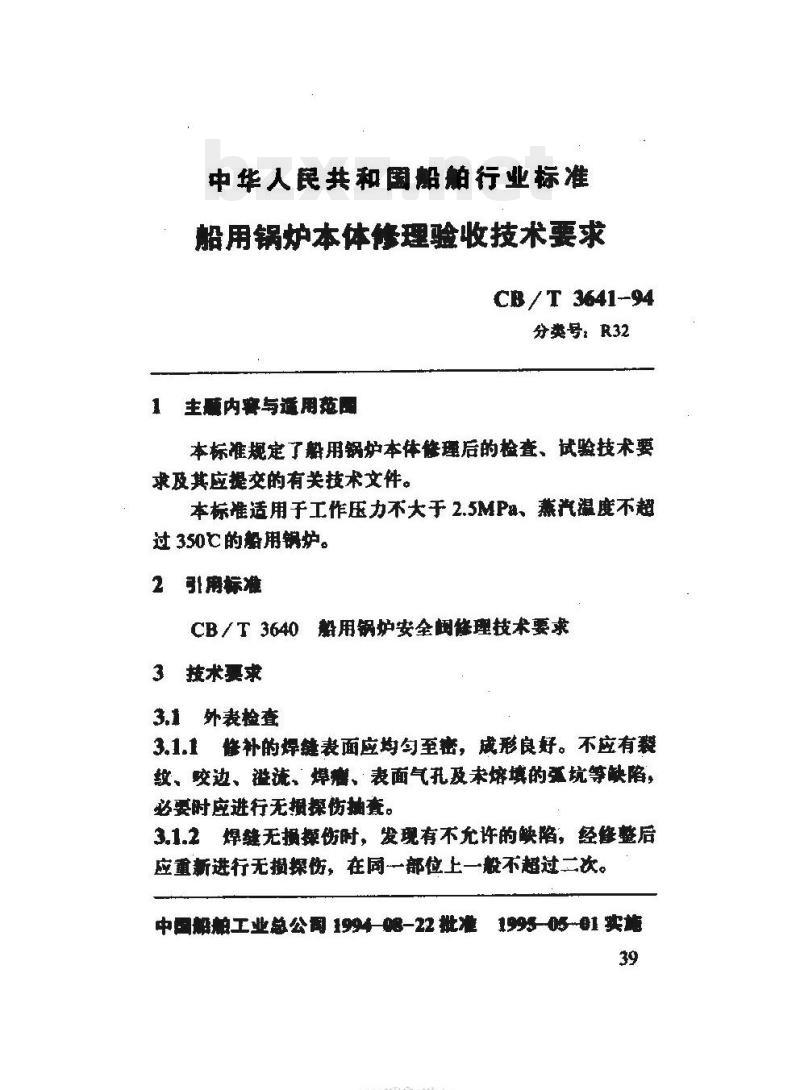

中华人民共和国船舶行业标准
船用锅炉本体修理验收技术要求CB / T 3641-94
分类号：R32
主题内普与通用范围
本标准规定了船用锅炉本体修理后的检查、试验技术要求及其应提交的有关技术文件。本标准适用于工作压力不大于2.5MP、蒸汽温度不超过350℃的船用锅炉。
2引用标准
CB／T3640船用锅炉安全帼修理技术要求3技术要求
3.1外表检查
3.1.1修补的焊缝表面应均匀至密，成形良好。不应有裂纹、咬边、澄流、焊、表面气孔及未熔填的弧坑等缺陷，必要时应进行无摄探伤拥套。
3.1.2焊缝无损操伤时，发现有不允许的缺陷，经修整后应重新进行无损探伤，在同一部位上一般不超过二次。中国期舶工业总公司 1994-08-22 批准1995--05~01 实施39
HYKAONiKAca

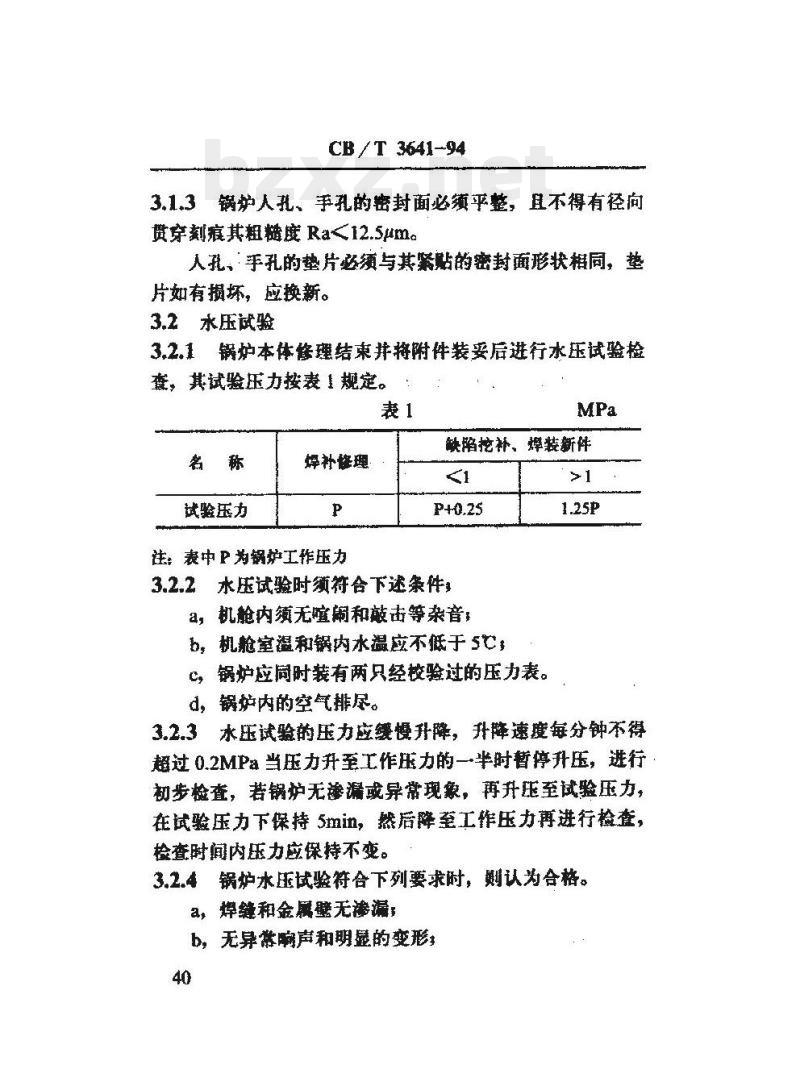

CB / T 3641-94
3.1.3锅炉人孔、手孔的密封面必须平整，且不得有径向贯穿刻痕其粗髓度Ra<12.5μm。人孔，手孔的垫片必须与其紧贴的密封面形状相同，垫片如有损坏，应换新。
3.2水压试验
3.2.1锅炉本体修理结束并将附件装妥后进行水压试验检查，其试验压力按表1规定。
试验压力
焊补修理
注，表中P为锅炉工作压力
缺陷挖补、焊装新伴
3,2,2水压试验时须符合下述条件a，机舱内须无喧斓和敲击等杂音；b，机舱室温和锅内水温应不低于5CC，锅炉应同时装有两只经校验过的压力表。d，锅炉内的空气排尽。
3.2.3水压试验的压力应缓慢升降，升降速度每分钟不得超过0.2MPa当压力升至工作压力的一半时暂停升压，进行初步检查，若锅炉无渗漏或异常现象，再升压至试验压力，在试验压力下保持5min，然后降至工作压力再进行检查，检查时间内压力应保持不变。
3.2.4锅炉水压试验符合下列要求时，则认为合格。a，焊缝和金风壁无漆漏
b，无异常响声和明显的变形

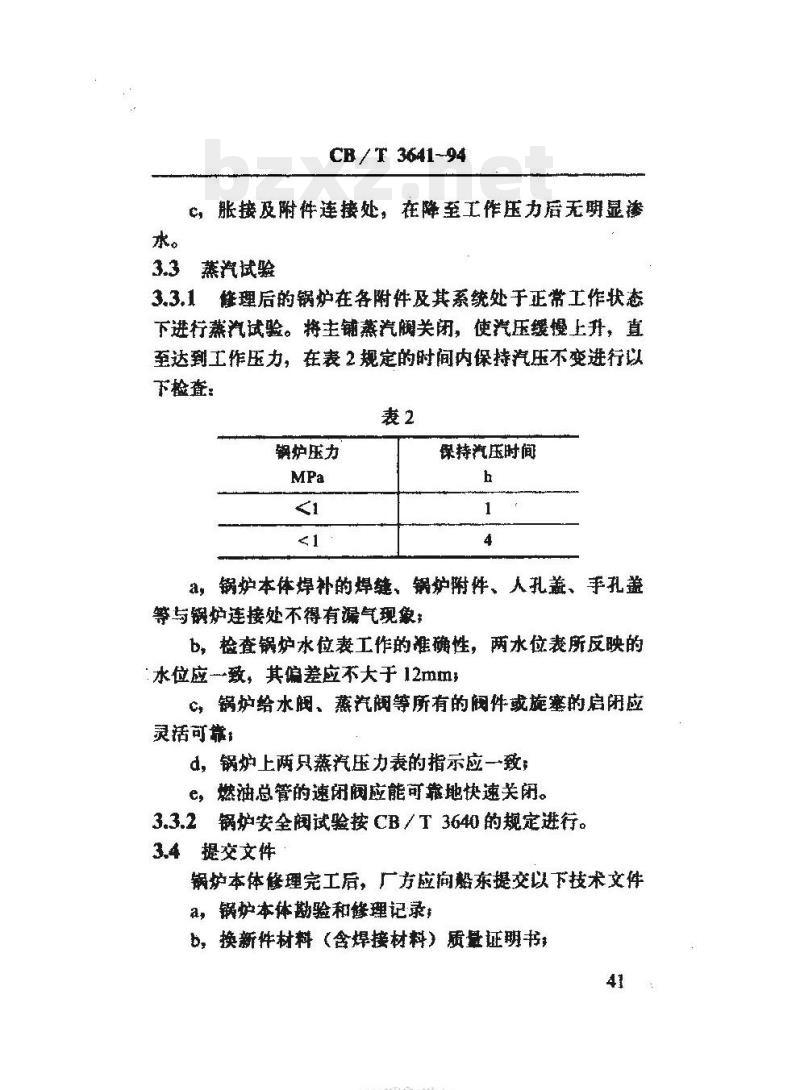

CB/ T 3641-94wwW.bzxz.Net
心，胀接及附件连接处，在降至工作压力后无明显渗3.3蒸汽试验
3.3.1缝理后的锅炉在各附件及其系统处于正常工作状态下进行蒸汽试验。将主铺蒸汽懒关闭，使汽压缓慢上升，直至达到工作压力，在表2规定的时间内保持汽压不变进行以下检查：
锅炉压力
保持汽压时间
a，锅炉本体焊补的焊缝、锅炉附件、人孔盖、手孔盖等与锅炉连接处不得有爆气现象b，检查锅炉水位表工作的准确性，两水位表所反映的 水位应致，其信差应不大于 12mmC，锅炉给水阀，蒸汽阀等所有的阀件或施塞的启闭应灵活可靠
d，锅炉上两只蒸汽压力表的指示应一致；e，燃油总管的速闭阀应能可靠地快速关闭。3.3.2锅炉安全阀试验按CB／T3640的规定进行。3.4提交文件
锅炉本体修理完工后，厂方应拘东提交以下技术文件a，锅炉本体勘验和修理记录
b，换新件材料（含焊接材料）质量证明书，41
YKAONiKAca

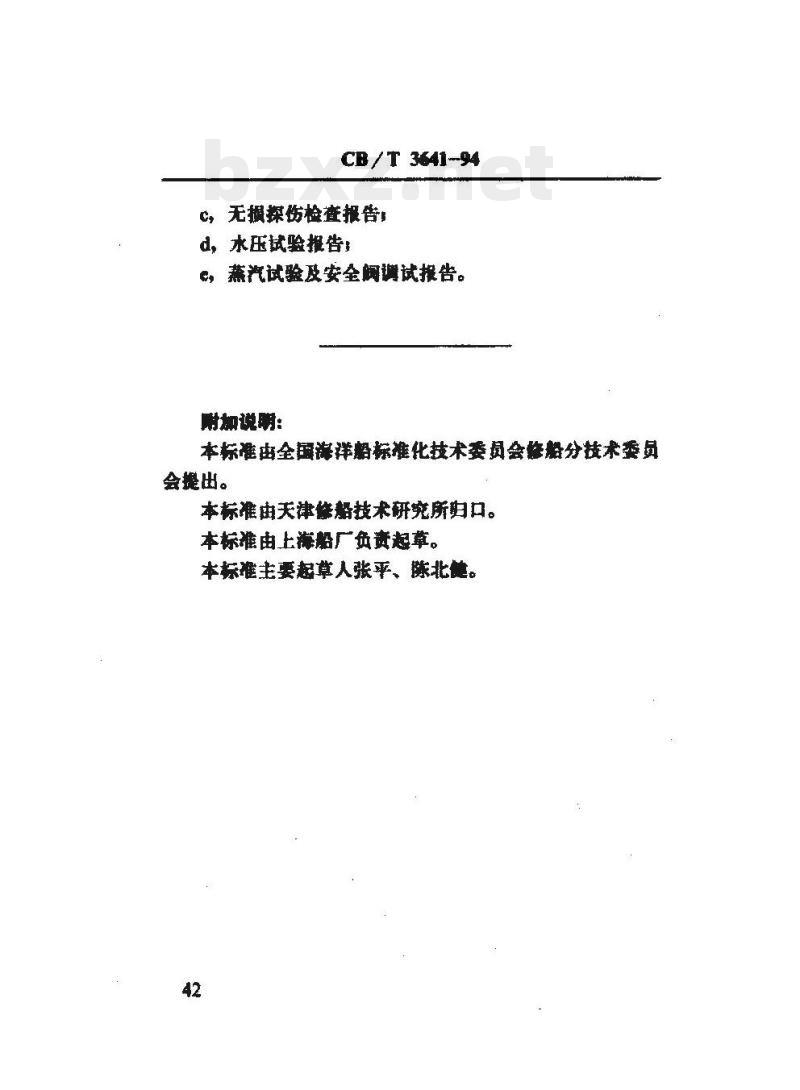

CB / T 3641--94
心，无损探伤检查报告！
d，水压试验推告！
c，蒸汽试验及安全调试报告。
附加说明:
本标准街全国海祥船标准化技术委员会修整分技术委员会提出。
本标准由天津修帮技术研究所妇口。本标雄由上海船厂负资起草。
本标难主要起草人张平、陈北健。42
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
