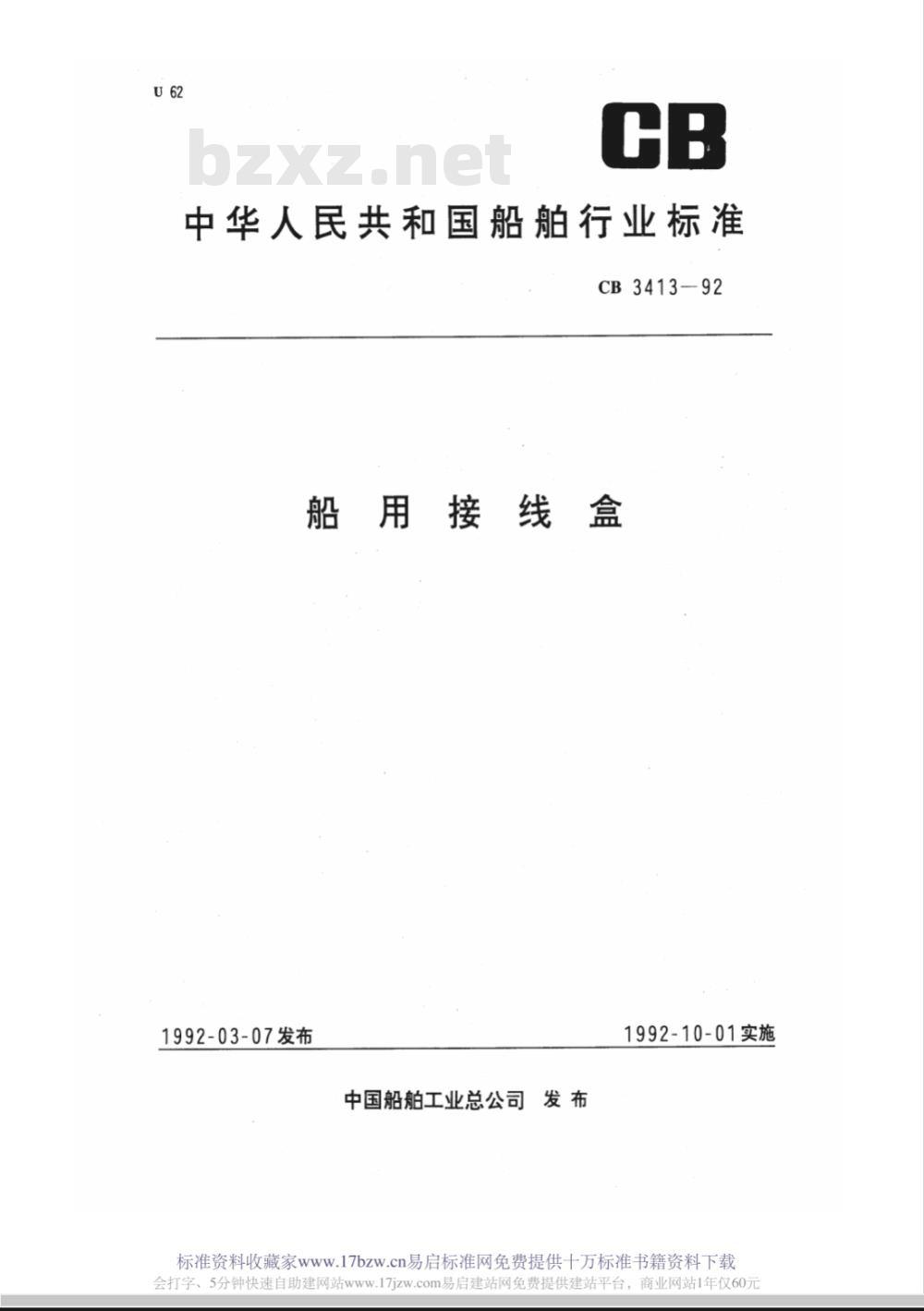

【船舶行业标准(CB)】 船用接线盒

中华人民共和国船舶行业标准
CB3413-92
船用接线盒
1992-03-07发布
中国船舶工业总公司发布
1992-10-01实施
标准资料收藏家wwW.17bzW.cn易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站www.17jzW.com易启建站网免费提供建站平台，商业网站1年仅60元中华人民共和国船舶行业标准
用接线盒

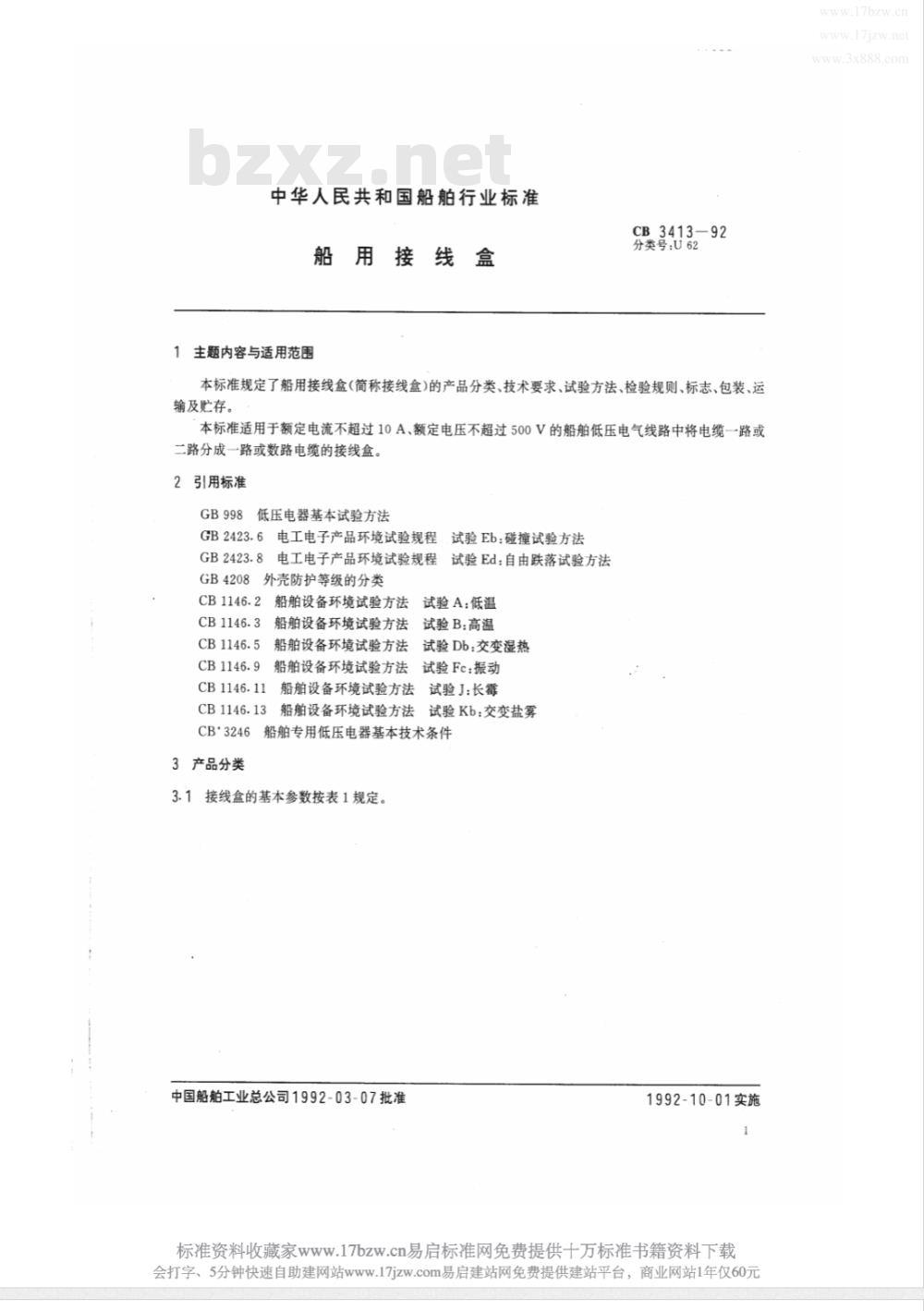

1主题内容与适用范围
CB3413—92
分类号：U62
本标准规定了船用接线盒（简称接线盒)的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于额定电流不超过10A、额定电压不超过500V的船舶低压电气线路中将电缆一路或二路分成一路或数路电缆的接线盒。2引用标准
低压电器基本试验方法
GB4208
电工电子产品环境试验规程
试验Eb：碰撞试验方法
电工电子产品环境试验规程
外壳防护等级的分类
CB1146.11
CB1146.13
船舶设备环境试验方法
船舶设备环境试验方法
船舶设备环境试验方法
船舶设备环境试验方法
船舶设备环境试验方法
船舶设备环境试验方法
试验Ed：自由跌落试验方法
试验A：低温
试验B：高温
试验Db：交变湿热
试验Fc：振动
试验J：长霉
试验Kb：交变盐雾
船舶专用低压电器基本技术条件CB*3246
3产品分类

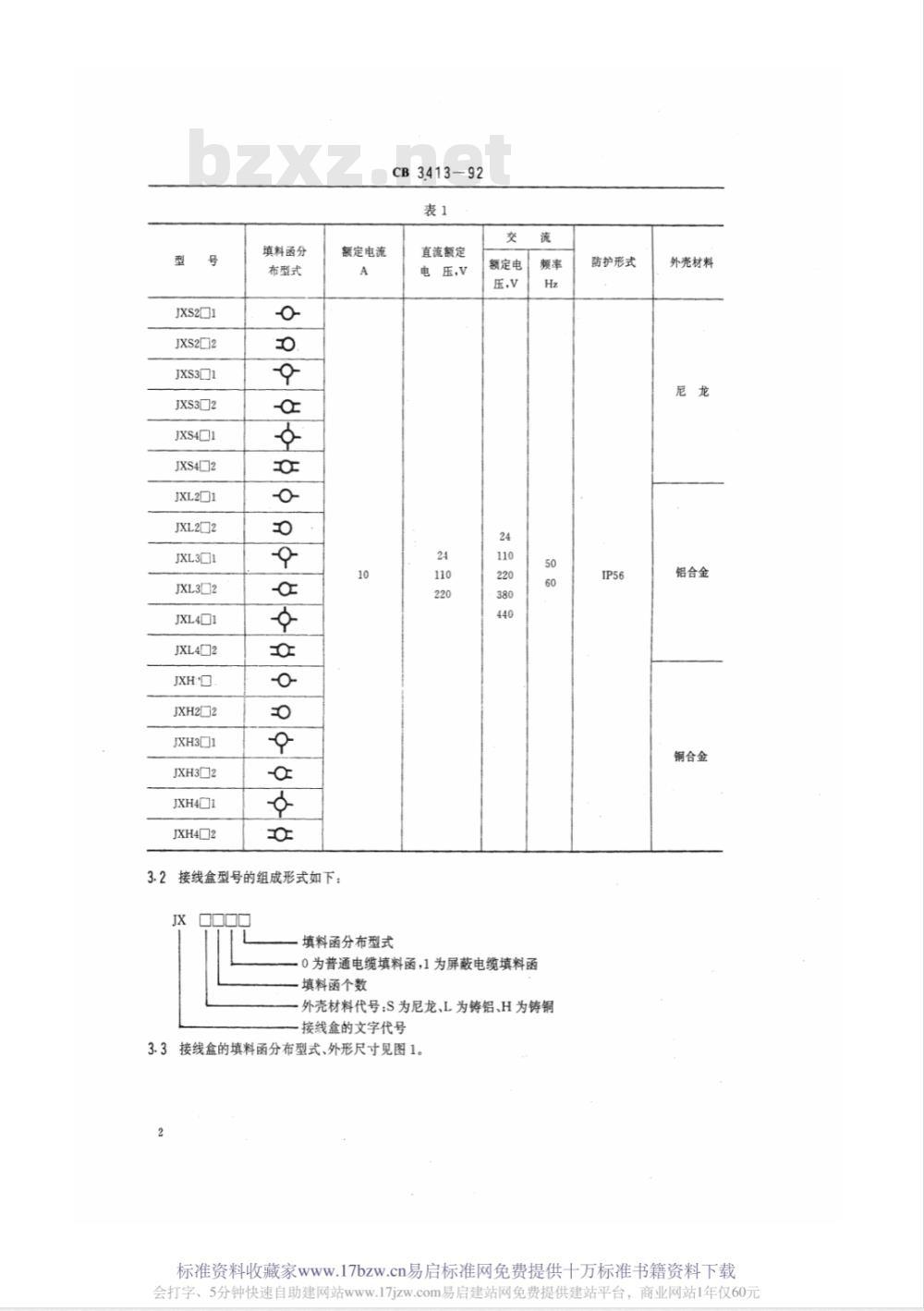

3.1接线盒的基本参数按表1规定。中国船舶工业总公司1992-03-07批准1992-10-01实施
标准资料收藏家wwW.17bzW.cn易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站www.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60元/izw.nc
w.3x888.com
JXL2D1
填料函分
布型式
额定电流
3.2接线盒型号的组成形式如下：JX
CB3413-92
直流额定
电压，V
填料函分布型式
额定电
压，v
-0为普通电缆填料函，1为屏蔽电缆填料函填料函个数
外壳材料代号：S为尼龙、L为铸铝、H为铸铜接线盒的文字代号

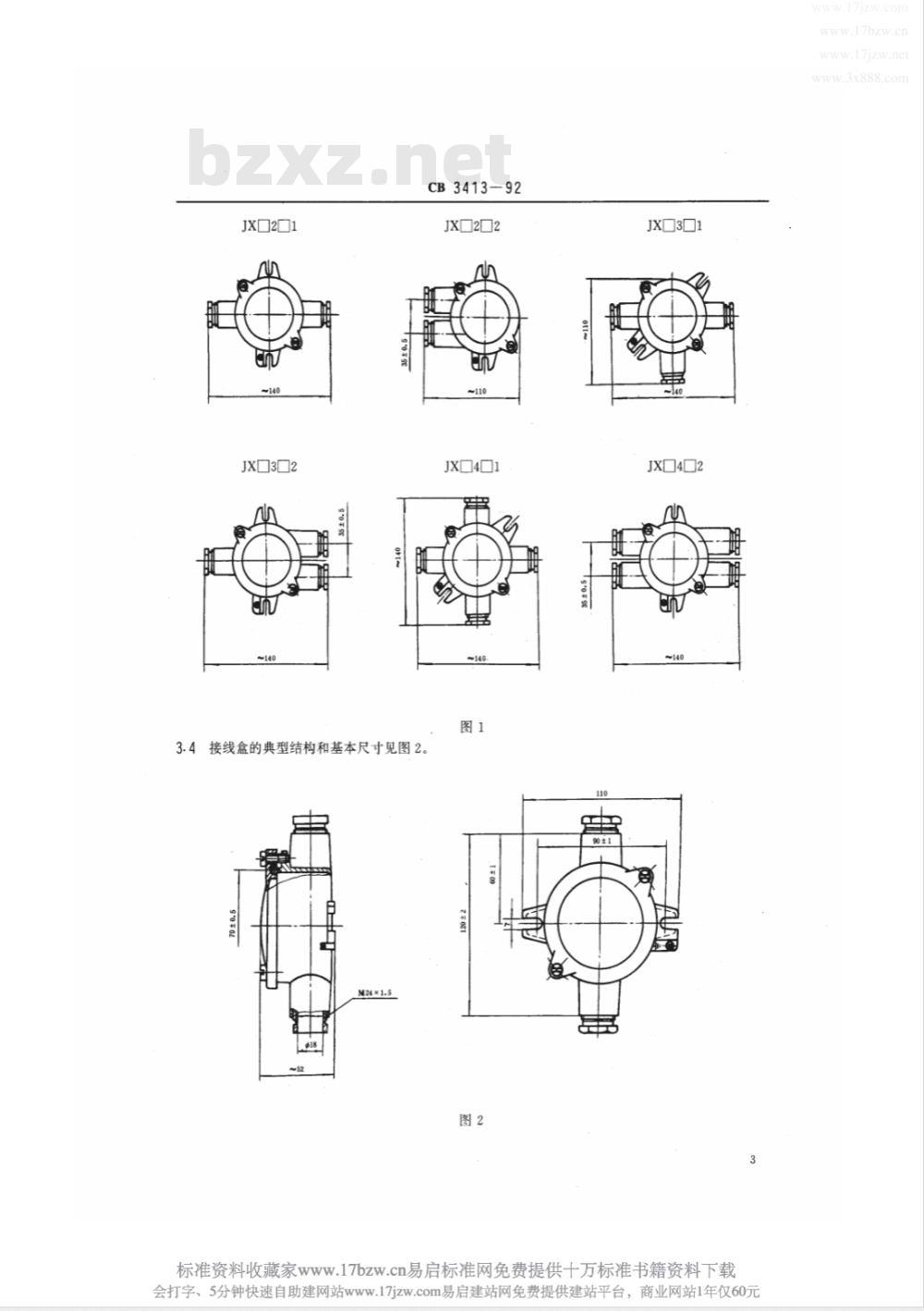

3.3接线盒的填料函分布型式、外形尺寸见图1。2
防护形式
外壳材料
铝合金
铜合金
标准资料收藏家wwW.17bzW.cn易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站www.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60元JX21
CB3413-92
JX2□2
3.4接线盒的典型结构和基本尺寸见图2。图2

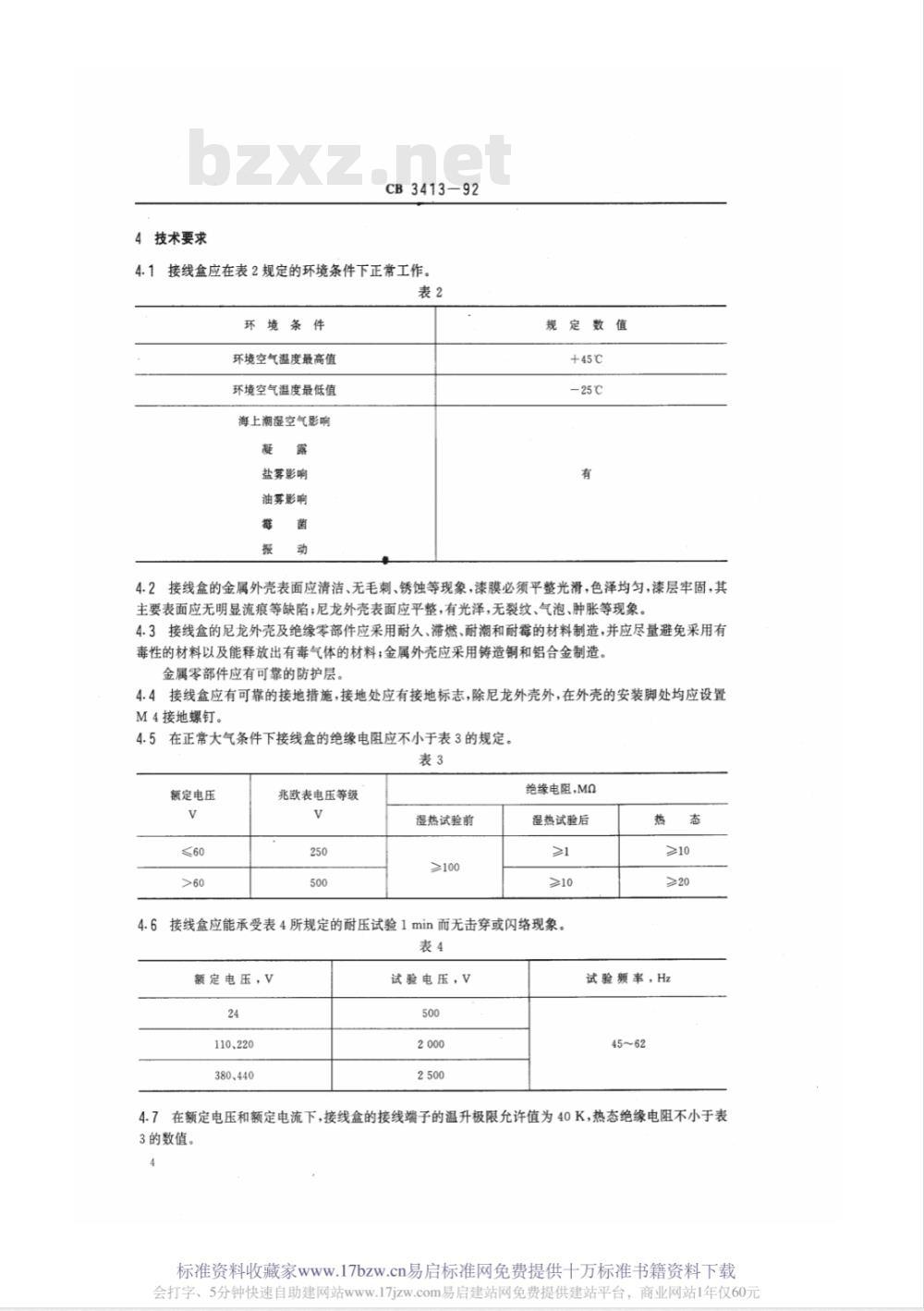

标准资料收藏家www.17bzW.cn易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站www.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60元4技术要求
CB3413-92
4.1接线盒应在表2规定的环境条件下正常工作。表2
环境条件
环境空气温度最高值
环境空气温度最低值
海上潮湿空气影响
盐雾影响
油雾影响
规定数值
+45℃
-25℃
4.2接线盒的金属外壳表面应清洁、无毛刺、锈蚀等现象，漆膜必须平整光滑，色泽均匀，漆层牢固，其主要表面应无明显流痕等缺陷；尼龙外壳表面应平整，有光泽，无裂纹、气泡、肿胀等现象，4.3接线盒的尼龙外壳及绝缘零部件应采用耐久、滞燃、耐潮和耐霉的材料制造，并应尽量避免采用有毒性的材料以及能释放出有毒气体的材料；金属外壳应采用铸造铜和铝合金制造。金属零部件应有可靠的防护层。4.4接线盒应有可靠的接地措施，接地处应有接地标志，除尼龙外壳外，在外壳的安装脚处均应设置M4接地螺钉。
4.5在正常大气条件下接线盒的绝缘电阻应不小于表3的规定。表3
额定电压
兆欧表电压等级
湿热试验前
绝缘电阻，MO
湿热试验后
4.6接线盒应能承受表4所规定的耐压试验1min而无击穿或闪络现象。表4
额定电压，V
110、220
380、440
试验电压，V
试验频率，Hz
4.7在额定电压和额定电流下，接线盒的接线端子的温升极限允许值为40K，热态绝缘电阻不小于表3的数值。
标准资料收藏家wwW.17bzW.cn易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站www.17jzW.com易启建站网免费提供建站平台，商业网站1年仅60元CB3413-92
4.8接线盒的接线端子之间及接线端子与外壳之间的电气间隙应不小于8mm，爬电距离应不小于14mm。
4.9接线盒及其紧固件应有防止其受振动而松脱的措施。5试验方法
5.1一般检查
用目测检查接线盒的外形、结构标志等应符合本标准4.2，4.3，4.4条要求。5.2介电强度试验
试验按GB998规定方法进行，并符合本标准第5.5条要求。5.3绝缘电阻测量
用表3所列等级的直流兆欧表测量带电部份之间及带电部份与金属外壳之间的绝缘电阻，应不小于100Mn。
5.4高温试验
试验按CB1146.3方法进行。
严酷程度+十70℃.时间不少于0.5h，试验过程中产品应能正常工作，试验后外壳等绝缘件不应有变形、破裂及褪色等缺陷。5.5湿热试验
试验按CB1146.5方法进行，经55℃二周期试验后，在正常大气条件下进行恢复并在2h内完成主要性能测试处理后应符合下列要求：a.可靠工作；
绝缘电阻不小于表3所规定的数值；b.
电镀件的镀层腐蚀面总面积不超过25%，零部件主金属不应出现锈点；c.
油漆件允许有轻微失光变色、少量针孔等缺陷，不允许出现直径大于1mm的气泡，漆膜附着d.
力在九个1mm方格中，底漆没有脱落或面漆脱落不超过1/3面积；e.
绝缘材料和橡塑件不得有变形、发粘、开裂等缺陷。5.6低温试验
试验按CB1146.2方法进行。
严酷程度-25℃，时间不少于0.5h。试验过程中产品应能正常工作，试验后外壳等绝缘件不应有变形、破裂及褪色等缺陷。5.7外壳防护试验
试验按GB4208中的IP56方法进行。5.8
3温升试验
试验按GB998方法进行，并用热电偶法测量其温升应符合本标准第4.7条要求，5.9振动试验
试验按CB1146.9方法进行，当频率在2~10Hz时位移为士1mm，频率在10～80Hz时，加速度为士4m/s\，将接线盒以1倍频率/min进行扫描1～3次检查有无共振，然后在最大共振点做2h耐久振动，若无明显共振点，则在30Hz上作2h耐久振动，接线盒在三个轴向（垂、横、纵）依次进行且不允许有放大率5倍以上的共振，
试验后产品紧固件应无松动，并能正常工作。5.10交变盐雾试验
试验按CB1146.13方法进行，经28d应符合表5规定。5
标准资料收藏家wWW.17bzW.cn易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站www.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60元www.17bzw.cn
www.17jzw.net
www.3x888.com
底金属材料
铜和铜合金
5.11长霖试验
CB3413—92bzxZ.net
镀层类别
镍+铬
镍或高锡青铜
合格要求
主表面无浅绿色腐蚀物
主表面无灰黑色或浅绿色腐蚀物主表面无铜绿
按CB1146.11表1的菌种经28d长需试验后应符合二级要求。5.12滞燃试验
试验按CB\3246中规定的滞燃试验方法进行。5.13包装试验
碰撞试验按GB2423.6进行。
严酷等级：峰值加速度100mm/s*脉冲持续时间16ms碰撞次数1000士10次。b.跌落试验按GB2423.8进行。
严酷等级：跌落高度500mm跌落次数2次。试验后试品不应有损伤及紧固件松动等现象。6检验规则
6.1出厂检验
6.1.1出厂检验按本标准第5.1、5.2、和5.3条进行。6.1.2出厂检验抽样规则，每批接线盒出厂按表6抽样表规定n1只样品进行检验，如其中不合格数等于或小于Ael，该产品即可通过，如果不合格只数等于或大于R则不予通过。如果不合格数大于Aal，又小于Re，则再抽取n2（即等于n）只样品进行检验，如果前后两次检验的总共不合格只数等于或小于Ac2则该批产品的出厂抽样检验即可通过，若总共不合格数等于或大于Re则该产品不予通过。表6
90及以下
91~150
151~280
281~500
501~1200
1201~3200
3201~10000
10001~35000
35001以上
6.2型式检验
6.2.1在下列情况之一时进行型式检验：新产品试制时；
标准资料收藏家www.17bzW.cn易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站www.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60元b.
CB341392
产品结构、工艺或材料有重大改变时；c。成批生产的产品每四年进行一次；d.
当国家质量监督机构提出要求时；产品转厂生产时。
6.2.2型式检验项目及顺序如下：a.
一般检查；
介电强度试验；
绝缘电阻测量；
高温试验；
湿热试验；
低温试验；
温升试验；
振动试验；
外壳防护试验：
交变盐雾试验\，
长霉试验\；
滞燃试验\；
包装试验。
注：1）在试验报告有效期内可免做试验。6.2.3试验样品应不少于三只。在型式试验项目中，若有一只试验不合格，试样经消除缺陷后再度进行复试，直至所有试验项目合格，方认为型式试验合格。在批量产品任一试验项目中，若有一只试验不合格，应加倍抽样复试，如复试合格，则认为型式检验合格，否则型式检验为不合格。7标志、包装、运输及贮存
7.1接线盒铭牌上应有下列标志：a。产品名称及型号；
b.额定电压、额定电流；
c.产品编号及出厂日期；
d.制造厂名称。
7.2包装
单个产品应用硬纸盒包装，每盒内应装有产品合格证，外运的包装箱应有可靠的防潮、防尘措施。7.3包装好的接线盒能在避雨雪直接淋袭下，可用任何运输工具运输。7.4接线盒应存放在干燥通风的仓库内。7.5接线盒自出厂日起保证期为2年。附加说明：
本标准由中国船舶工业总公司603所提出。本标准由南京航海仪器厂负责起草。本标准主要起草人马克明、冯云、徐竞芳、方树今、魏新根。标准资料收藏家wwW.17bzW.cn易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站www.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60元w.17bzw.cl
