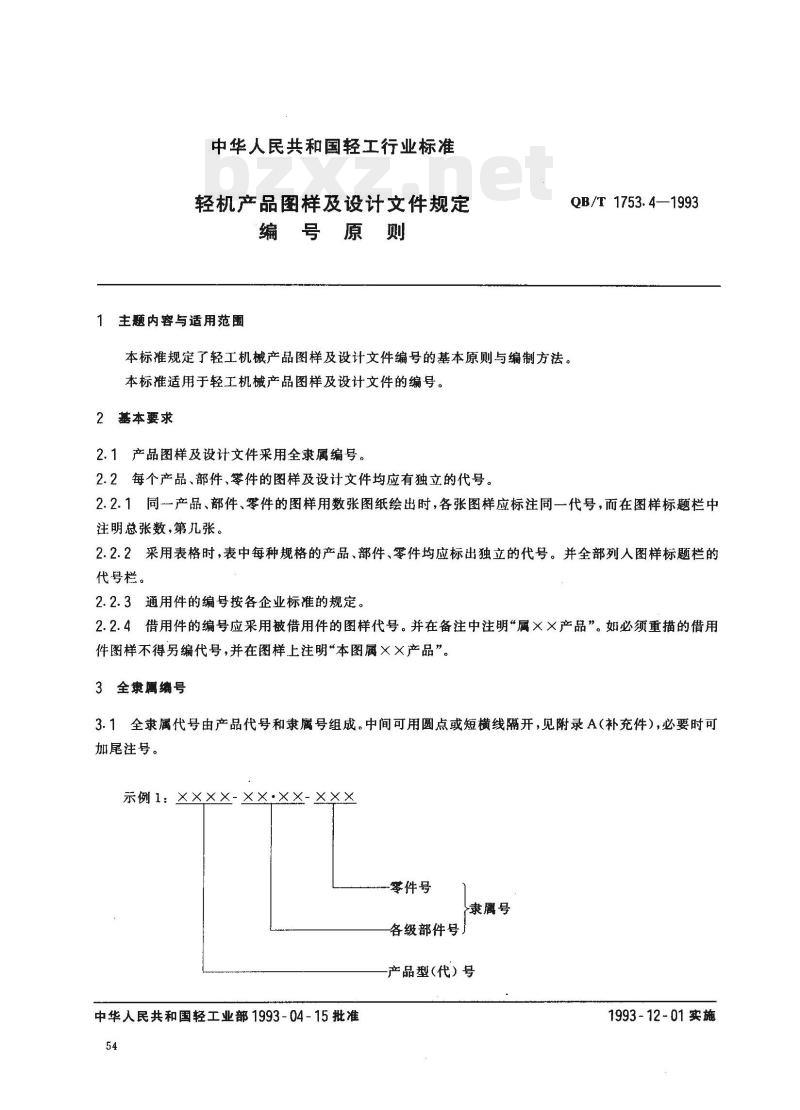

中华人民共和国轻工行业标准
轻机产品图样及设计文件规定
编号原则
主题内容与适用范围
本标准规定了轻工机械产品图样及设计文件编号的基本原则与编制方法。本标准适用于轻工机械产品图样及设计文件的编号。2基本要求
2.1产品图样及设计文件采用全隶属编号。2.2每个产品、部件、零件的图样及设计文件均应有独立的代号。QB/T 1753.4—1993
2.2.1同产品、部件、零件的图样用数张图纸绘出时，各张图样应标注同一代号，而在图样标题栏中注明总张数，第儿张。
2.2.2采用表格时，表中每种规格的产品、部件、零件均应标出独立的代号。并全部列人图样标题栏的代号栏。
2.2.3通用件的编号按各企业标准的规定。2.2.4借用件的编号应采用被借用件的图样代号。并在备注中注明“属××产品”。如必须重描的借用件图样不得另编代号，并在图样上注明“本图属××产品”。3全隶属续号
3.1全隶属代号由产品代号和隶属号组成。中间可用圆点或短横线隔开，见附录A（补充件），必要时可加尾注号。
例1：XXXX-XX.XX-XXX
零件号
隶属号
各级部件号
产品型（代）号
中华人民共和国轻工业部1993-04-15批准54
1993-12-01实施
QB/T 1753.4—1993Www.bzxZ.net
3.1、1产品型（代)号由字母和数字组成，通常采用产品型号。3.1.2隶属号由数字组成，其级数与位数应按产品结构的复杂程度而定，a，表示产品、部件、零件三者间隶属关系的级数，一-般宜采用短横线隔开，表示各级部件之间隶属关系的级数，宜采用圆点隔开；示例2：
表示各级部件间级数
XXXX-XX .X-XX
表示产品、部件、零件间级数
b．零件序号应在其所属产品或部件的范围内编号，c．部件序号应在其所属产品或上一级部件的范围内编号。3.2产品改进和设计文件种类用由字母组成的尾注号表示，如改进尾注号成设计文件尾注号同时出现时，见附录B(补充件），两者所用字母予以区别，改进尾注号在前，设计尾注号在后，并在两者之间加一短横线。
示例：B32.8~2.3-5
技术条件尾注号
改进尾注号
零件序号
部件序号
产品型（代）号
B328-0-1
-级部件
B328-2
二级部件
......
QB/T1753.4—1993

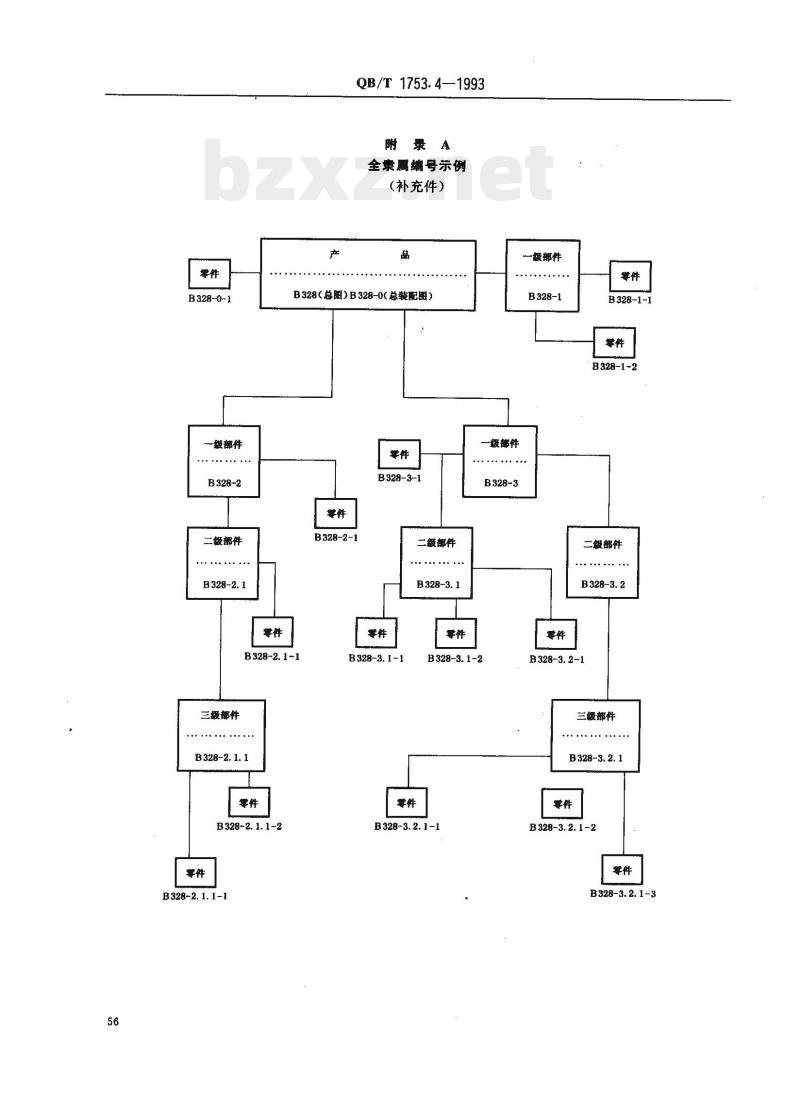

附录A
全康属号示例
（补充件）
B328（总图）B328-0（总装配图）零件
B328-3-1
B328-2-1
B328-2. 1~1
三级郁件
+.+...+++ ....
B328-2.1. 1
B328-2. 1.1-2
B328-2. 1. 1-1
B328-3. 1-1
二级郁件
一级部件
B328-1
一级郁件
B328-3
B328-3.1-2
B328-3. 2. 1-1
B328-1-1
B328-1-2
二般部件
B328-3. 2-1
三级部件
.............
B328-3.2.1
B328-3.2. 1-2
B328-3.2. 1-3
常用设计文件尾注号规定如下表。序号
技术任务书
技术建议书
研究试验大纲
研究试验报告
计算书
技术设计说明书
型式试验报告
试用(运行)报告
技术经济分析报告
标准化审查报告
试验总结
试验鉴定大纲
文件目录
图样目录
明细表
通(借)用件汇总表
外购件汇总表
标准件汇总表
技术条件
产品特性值重要度分级表
设计评审报告
使用说明书
合格证(合格说明书）
质量证明书
装箱单
附加说明：
本标准由轻工业部技术装备司提出。QB/T 1753.4—1993

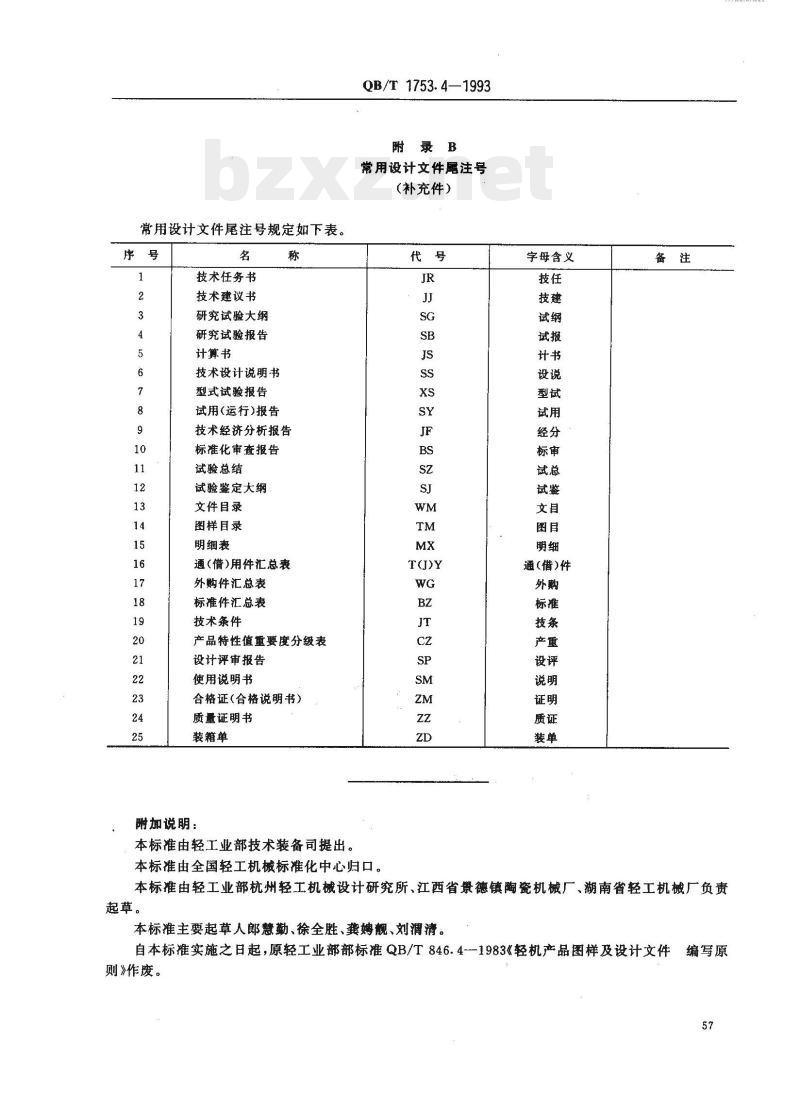

附录B
常用设计文件展注号
（补充件）
代購号
本标准由全国轻工机械标准化中心归口。字母含义
通(借)件
本标准由轻工业部杭州轻工机械设计研究所、江西省景德镇陶瓷机械厂、湖南省轻工机械厂负责起草。
本标准主要起草人郎慧勤、徐全胜、龚靓、刘清。自本标准实施之日起，原轻工业部部标准QB/T846.4--1983《轻机产品图样及设计文件，编写原
则》作废。
