【CB船舶标准】 船用锅炉安全阀修理技术要求

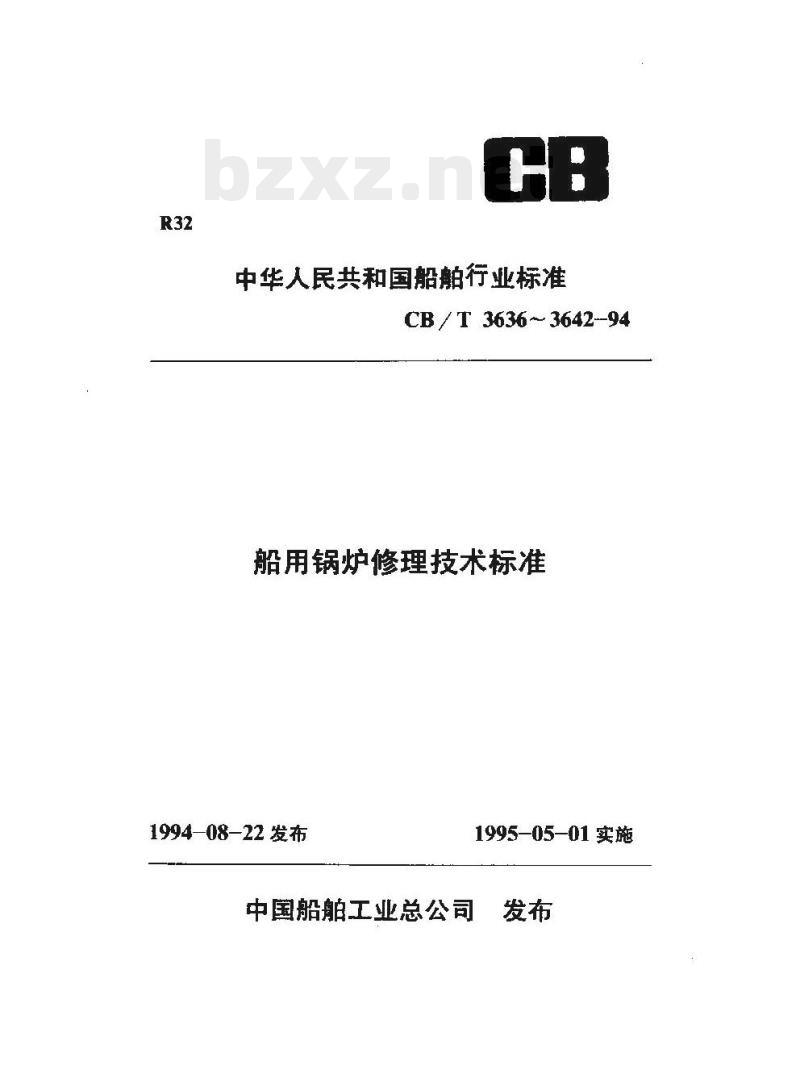

中华人民共和国船舶行业标准
CB / T 3636 ～ 3642--94
船用锅炉修理技术标准
1994-08-22发布
1995-05-01实施
中国船舶工业总公司
中华人民共和国船行业标准
船用锅炉安全阀修理技术要求
CB/ T 3640-94
分类号：R32
主题内容与适用范团

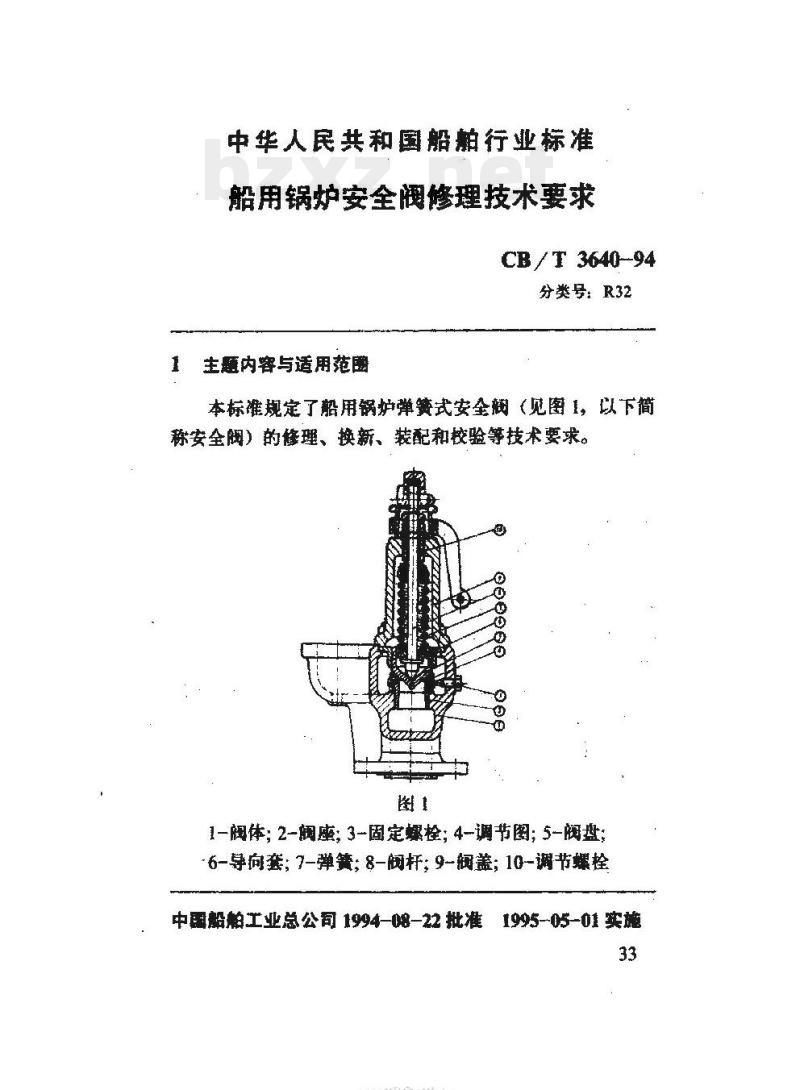

本标谁规定了船用锅炉弹簧式安全翻（见图1，以下简称安全）的修理、换新、装配和校验等技术要求。图！
1一阀体：2-阀座：3-固定螺栓：4-调节图：5-阀盘：6-导向套：7-弹簧：8-阀杆：9-阀盖：10-调节螺栓中国船舶工业总公司 1994-08-22 批准1995-05-01实施33
HYYKAONIKAca此内容来自标准下载网
CB / T 3640-94

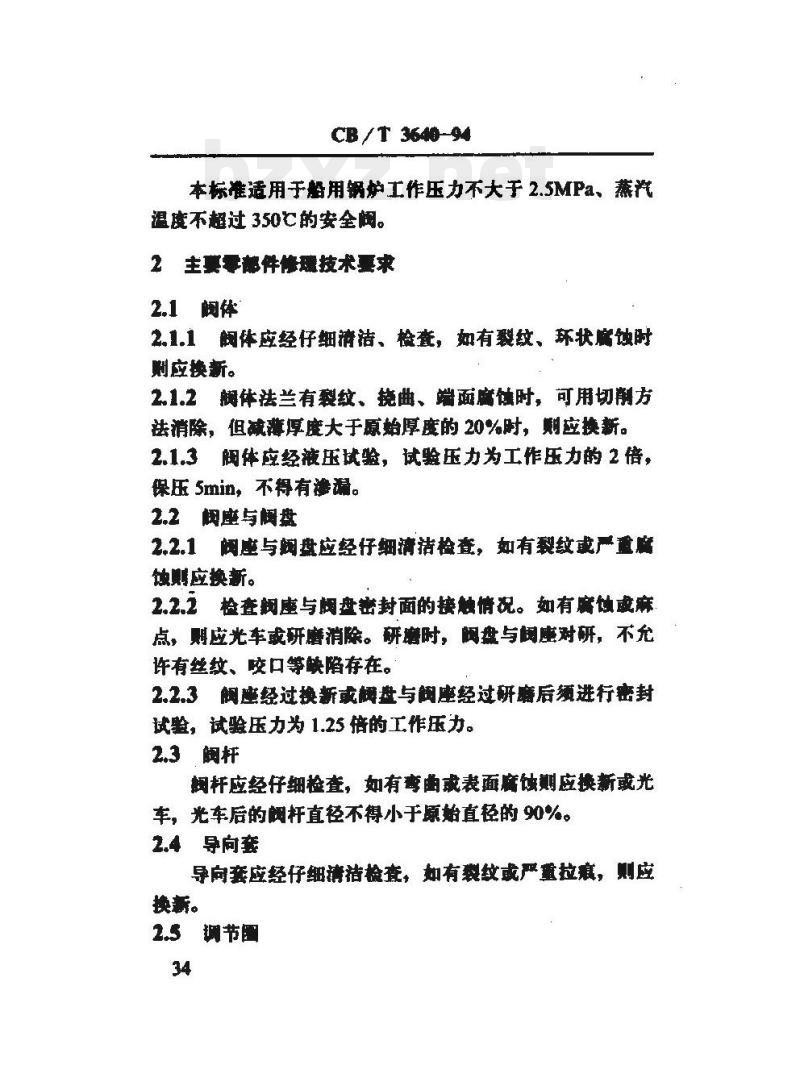

本标准适用于船用锅炉工作压力不大于2.5MPa、蒸汽温度不超过350的安全阔。
2主要零部件修技术要求
2.1阔体
2,1.1、 解体应经仔细清洁、检查，如有裂纹、环状脂蚀时则应换新。
2.1.2斓体法兰有裂纹、挠曲、端面腐蚀时，可用切削方法消除，但碱薄厚度大于原始厚度的20%时，测应换新。2.1.3阀体应经液压试验，试验压力为工作压力的 2倍，保压Smin，不得有诊漏。
2.2解座与阐盘
2.2.1烟座与竭盘应经仔细清洁检查，如有裂纹或严重脑蚀贮应换新。
2.2.2检查烟座与烟盘密封面的接触情况。 如有腐蚀或麻点，应光车或研磨消除。研磨时，腹盘与阅座对研，不允许有丝纹、胶口等缺陷存在。
2.2.3阔座经过换新或概盘与阈座经过研磨后须进行密封试验，试验压力为1.25倍的工作压力。2.3阔杆
捆杆应经仔细检查，如有弯曲或表面麻蚀则应换新或光车，光车后的朗杆直径不得小于原始直径的90%。2.4导向套
导向套应经仔细清洁检查，如有裂纹或严重拉廉，则应换新。
2.5钢节围
CB /T 3648-94

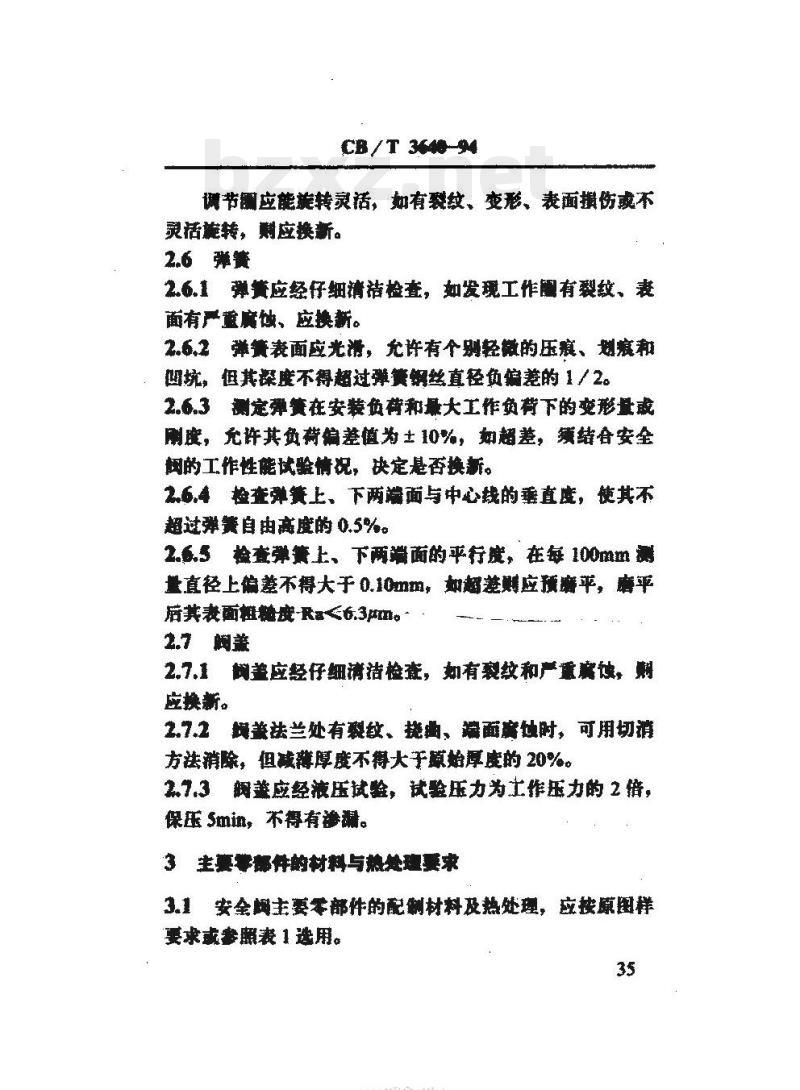

携节国能转灵活，初有纹，变形、表面横伤或不灵括旋转，应换新。
2.6弹簧
2.6.1弹簧应经仔细清洁检查，如发现工作围有裂纹、表面有严重蚀、应换新。
2.6,2弹簧表面应光滑，充许有个别轻微的压痕、划痕和四坑，但其深度不得超过弹簧钢丝直径负偏差的1/2。2.6.3 测定弹簧在安装负郁和最大工作负荷下的变形量或阅晚，允充许其负信差值为土10%，如超差，须绪合安全的工作性能试验情况，决定是否换新。2.6.4检查弹簧上、下两遍面与中心线的垂直度，使其不超过举美自由高度的0.5%。
2.6.5检查弹簧上，下两增面的平行度，在每100mm额量直径上偏差不得大于0.10mm，如超赠应预磨平，磨平后其表面粗糖度-Ra≤6.3um。*
2.7阅盖
2.7.1 阈盖应经仔细清洁检变，如有裂纹和严重病蚀，则应换新。
2.7.2美祛兰处有裂纹、挑曲、端面离蚀时，可用切消方送消除。但我幕厚度不得大于原始摩度的20%2.7.3瞬兼应经液压试验，试验压力为工作压力的2倍，保医 Smin，不得有渗谢。

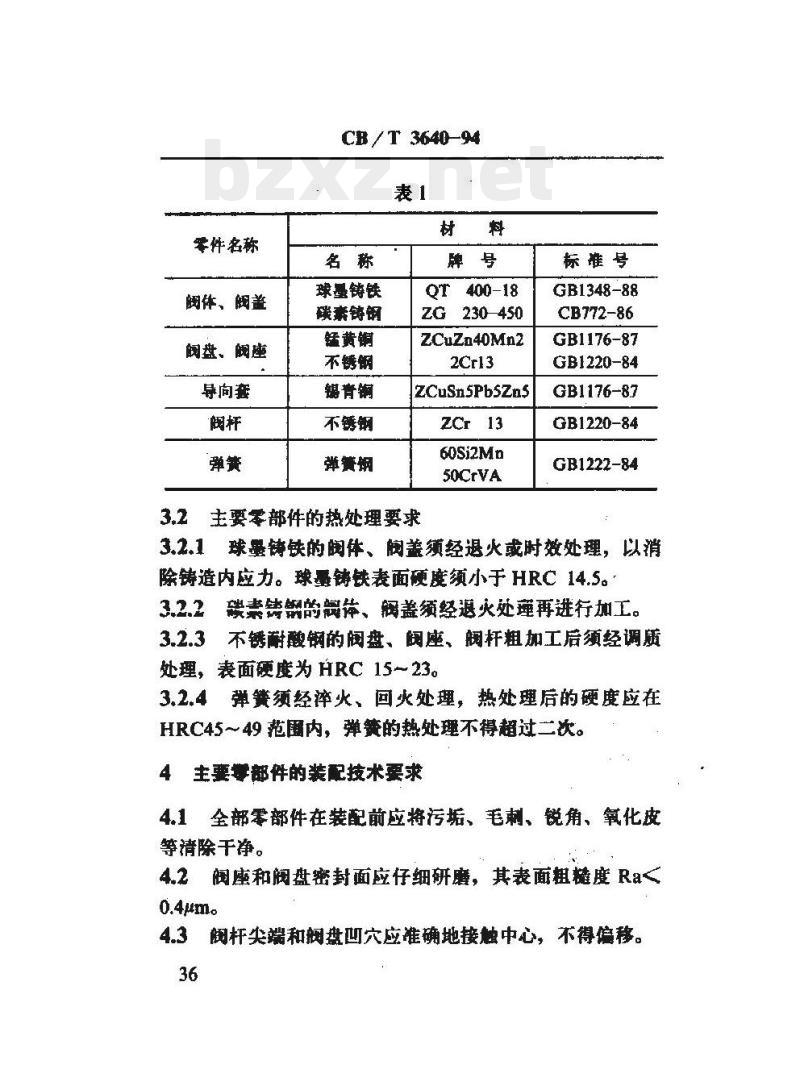

3主要事部件的材料与熟处理要求3.1安全姻主要零部件的配制材料及热处理，应按原图样要求或参照表1遗用。
HTYKAONIKAca
零件名称
阔体、阔盖
阈盘、阔座
导向套
CB/T3640-94
球墨铸铁
碳素铸钢
锰黄铜
不锈钢
锦青铜
不锈钢
弹簧钢
QT 400-18
ZG230-450
ZCuZn40Mn2
ZCuSnsPbSZns
zCr 13
60Si2Mn
50CrVA
3.2主要零部件的热处理要求
标准号
GB1348-88
CB772-86
GB1176-87
GB1220-84
GB1176-87
GB1220-84
GB1222-84
3.2.1球墨铸铁的体、胸盖须经退火或时效处理，以消除铸造内应力。球墨铸铁表面硬度须小于 HRC 14.5。碳素铸钢的解体、阀盖须经退灭处理再进行加工。3.2,2
3.2.3不锈耐钢的阀盘、阔座、阀杆粗加工后须经调质处理，表面硬度为 HRC 15～23。3.2.4弹簧须经火、回火处理，热处理后的硬度应在HRC45～49范围内，弹餐的热处理不得超过二次。4主要部件的装配技术要求
4.1全部零部件在装配前应将污垢、毛刺、锐角、氧化皮等清除干净。
4.2阀座和阀盘密封面应仔细研磨，其表面粗糙度 Ra<0.4um。
4.3阐杆尖端和阀盘凹穴应准确地接触中心，不得信移。36
CB/ T 3640-94
4.4动配合零件应动作灵括，不得有卡阻等现象，主要零件的装配间障应符合下列要求：a.阀杆与调节螺栓孔内径的装配径向间隙为1.00~1.20mm
b阀盖止口与阅体装配径向间隙为0.08~0.12mmc.导向套外径与阅体装配径向间隙为0.060.08mm.阀盘外径与导向套装配径向间障按表2规定。表2
簸盘外径
75~100
>100~125
>125 ~ 150
装配间
0.25~0.30
0.30~0.35
0.35~0.40
4.5安全阀的顶罩以及阀杆与销子的配合应活动自如，不得有卡阻现象，手动开启装置效用试验应动作灵活可靠，手松开后应能自动复位。
5安全阔的校验
3.1安全阀开启压为符合下列规定：a.烟管锅炉和工作压力小于.1.0MPa的其他锅炉，其开启压力不大于工作压力0.0SMPa之和b,工作压力不小于1.0MPa的水管锅炉，其开启压力应不大于工作压力的1.05倍
c.过热器安全斓开启压力应不大于工作压力的1.02倍。5.2安全阀开启前阀盘与阀座密封面漏汽，其压力必须高于锅炉工作压力。
YKAONiKAca
CB T 3640-94
5.3安全解开启后的关闭压力低于工作压力，一毅不低于工作压力的0.9倍，安全炳关闭应迅速，关闭后不得有漏汽现象。
5.4校验双联安全阅时，允许两个阑分别校验，允许开启压力略有偏差。当试验两个翻同时启就时，充许有先后开启和关闭现象。
5.5对安全的手拉开启装置进行效用试验，动作应灵活可肇。
5.6安全橱更换，改变其排汽流通面积后，应进行安全阀的升压试验。试验时，锅炉给水只需补至安全水位，在停汽等全部关闭和充分燃烧的情祝下，水管锅炉在7min内，烟管钢炉在15mn内，锅炉压力的升高值不得超过工作压力的 10%。
5.7安全频检验合格后应由验部门进行铅封。胖加增期,
本标准由海骼标委修船分技委提出。本标准由天律能帮研究所妇护
本标准由东海船舶修造广负资起草。本标准主要起草人朱期、陈林森、鸡莹。38
