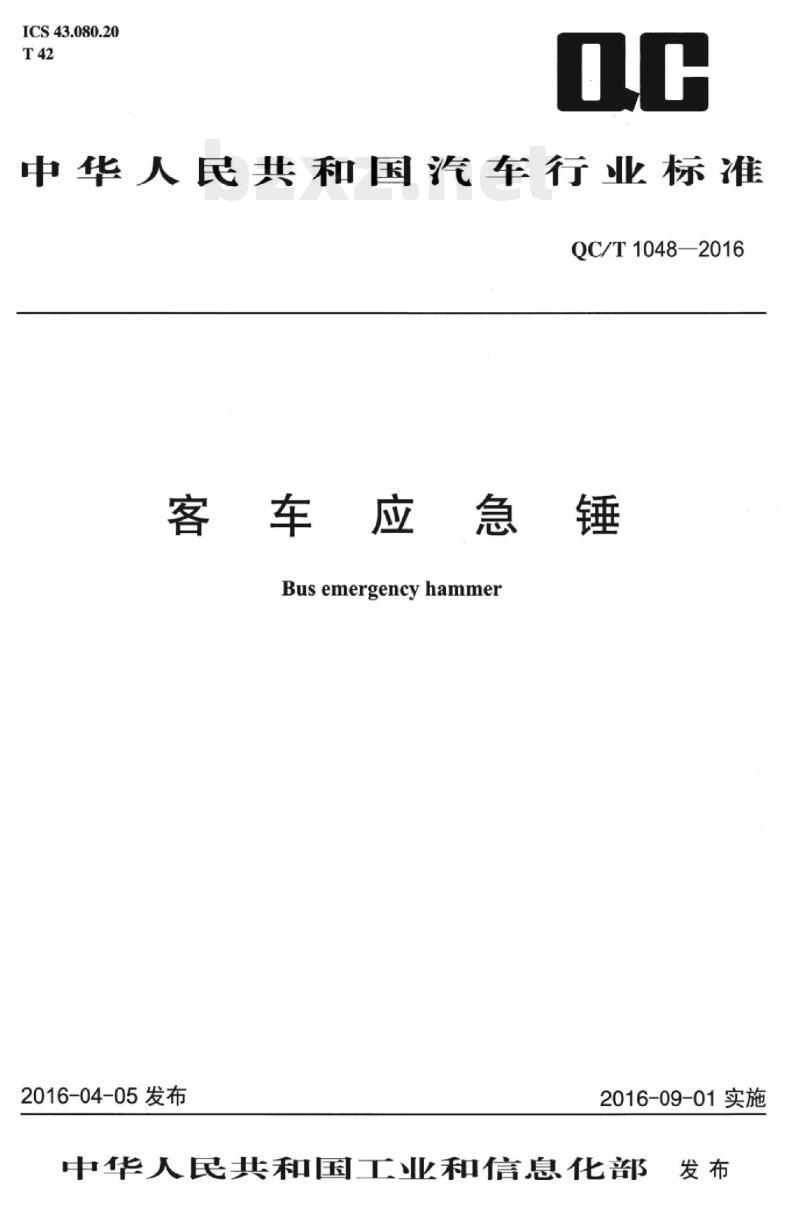

ICS43.080.20
中华人民共和国汽车行业标准
QC/T1048—2016
客车应急锤
Busemergencyhammer
2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布

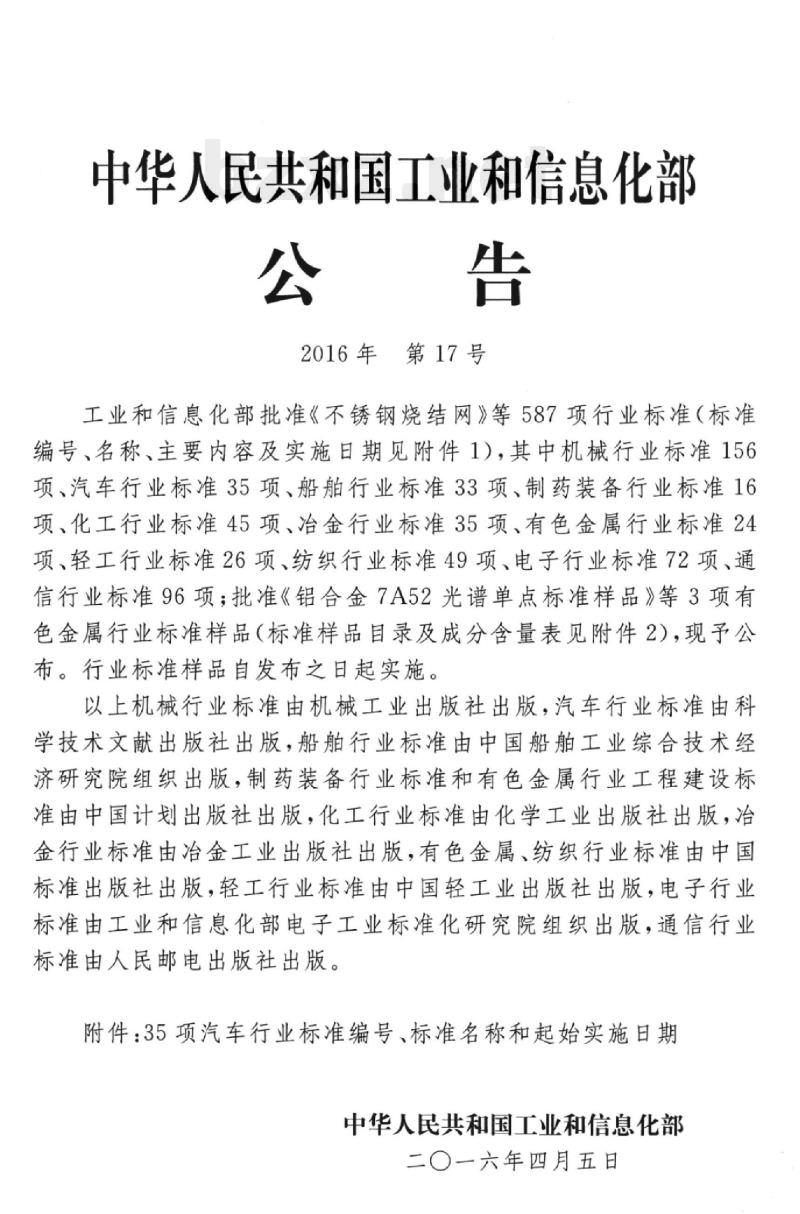

中华人民共和国工业和信息化部公告
2016年第17号
工业和信息化部批准《不锈钢烧结网》等587项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中机械行业标准156项，汽车行业标准35项、船舶行业标准33项、制药装备行业标准16项、化工行业标准45项、治金行业标准35项、有色金属行业标准24项、轻工行业标准26项、纺织行业标准49项、电子行业标准72项、通信行业标准96项：批准《铝合金7A52光谱单点标准样品》等3项有色金属行业标准样品（标准样品自录及成分含量表见附件2），现予公布。行业标准样品自发布之日起实施。以上机械行业标准由机械工业出版社出版，汽车行业标准由科学技术文献出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，制药装备行业标准和有色金属行业工程建设标准由中国计划出版社出版，化工行业标准由化学工业出版社出版，治金行业标准由冶金工业出版社出版，有色金属、纺织行业标准由中国标准出版社出版，轻工行业标准由中国轻工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：35项汽车行业标准编号、标准名称和起始实施日期中华人民共和国工业和信息化部二〇一六年四月五日
iiKAoNiKAca

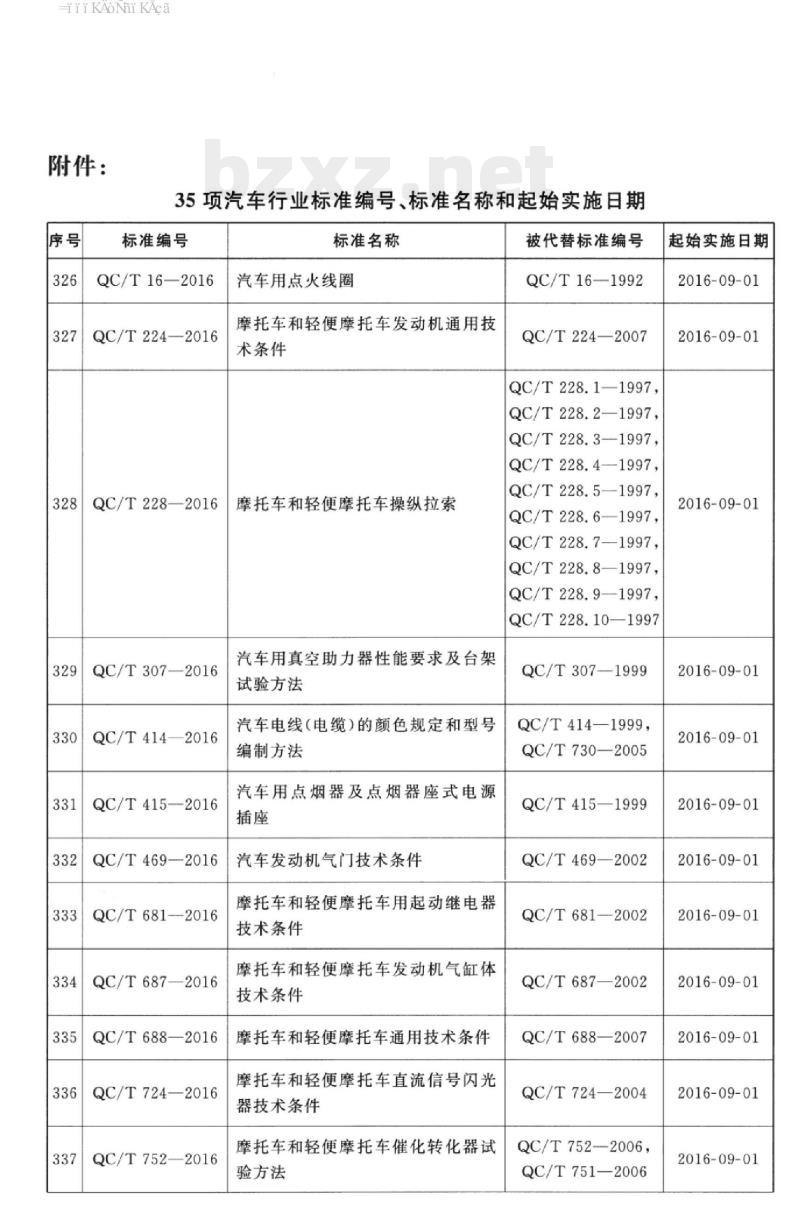

附件：
35项汽车行业标准编号，标准名称和起始实施日期标准编号
QC/T16—2016
QC/T224—2016
QC/T228—2016
QC/T307—2016
QC/T414—2016
QC/T415—2016
QC/T469—2016
QC/T681—2016
QC/T687—2016
QC/T688—2016
QC/T724—2016
QC/T752—2016
标准名称
汽车用点火线圈
摩托车和轻便摩托车发动机通用技术条件
摩托车和轻便摩托车操纵拉索
汽车用真空助力器性能要求及台架试验方法
汽车电线（电缆）的颜色规定和型号编制方法
汽车用点烟器及点烟器座式电源插座
汽车发动机气门技术条件
摩托车和轻便摩托车用起动继电器技术条件
摩托车和轻便摩托车发动机气缸体技术条件
摩托车和轻便摩托车通用技术条件摩托车和轻便摩托车直流信号闪光器技术条件
摩托车和轻便摩托车催化转化器试验方法
被代替标准编号
QC/T16—1992
QC/T224—2007
QC/T228.1—1997,
QC/T228.2—1997
QC/T228.3—1997
QC/T228.4—1997,
QC/T228.5—1997,
QC/T228.6—1997,
QC/T228.7—1997
QC/T228.8—1997,
QC/T228.9—1997
QC/T228.10—1997
QC/T307—1999
QC/T414—1999，
QC/T730—2005
QC/T415—1999
QC/T469—2002
QC/T681-2002
QC/T687—2002
QC/T688—2007
QC/T724—2004
QC/T752-2006,
QC/T751—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
iKAoNi KAca

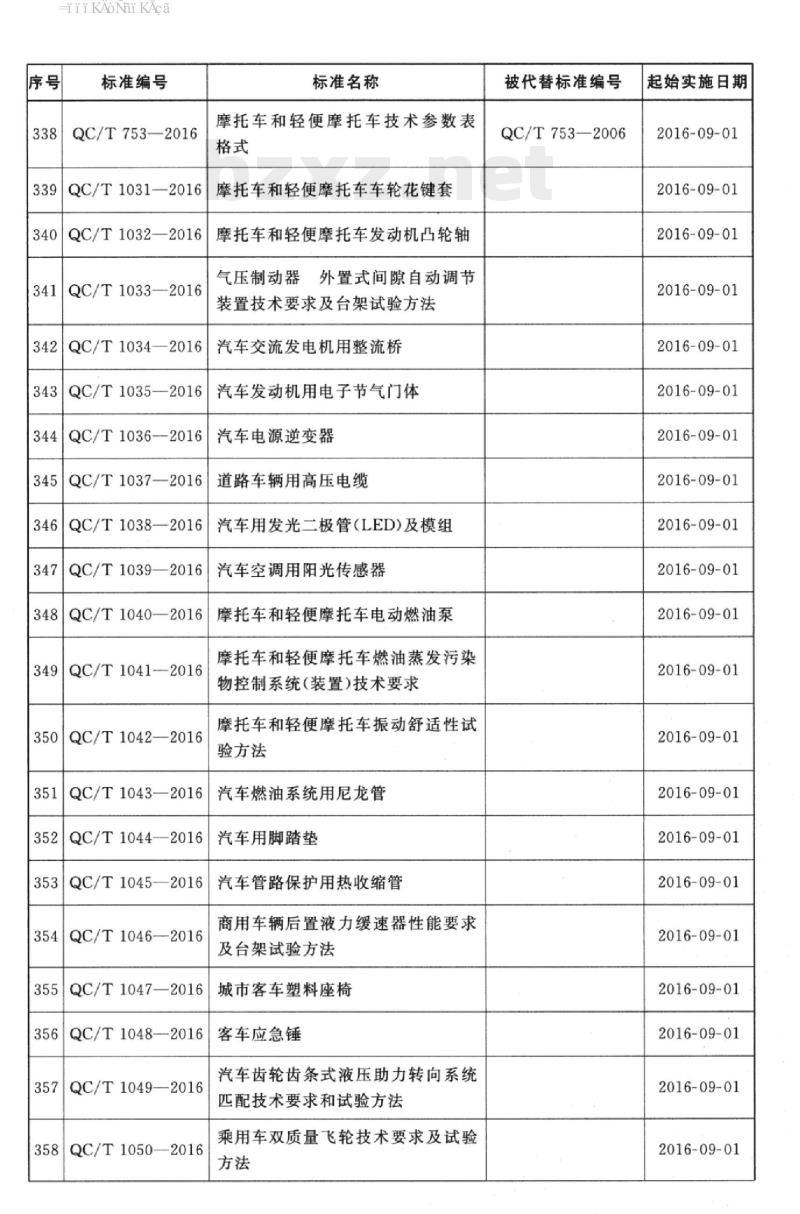

标准编号
QC/T753-2016
QC/T1031—2016www.bzxz.net
QC/T1032—2016
QC/T1033—2016
QC/T1034—2016
QC/T1035—2016
QC/T1036—2016
QC/T1037—2016
QC/T1038—2016
QC/T1039——2016
QC/T1040-2016
QC/T1041-2016
QC/T1042—2016
QC/T1043—2016
QC/T1044-2016
QC/T1045—2016
QC/T1046—2016
QC/T1047—2016
QC/T1048—2016
QC/T1049—2016
QC/T1050—2016
标准名称
摩托车和轻便摩托车技术参数表格式
摩托车和轻便摩托车车轮花键套摩托车和轻便摩托车发动机凸轮轴气压制动器外置式间隙自动调节装置技术要求及台架试验方法
汽车交流发电机用整流桥
汽车发动机用电子节气门体
汽车电源逆变器
道路车辆用高压电缆
汽车用发光二极管(LED)及模组
汽车空调用阳光传感器
摩托车和轻便摩托车电动燃油泵摩托车和轻便摩托车燃油蒸发污染物控制系统（装置)技术要求
摩托车和轻便摩托车振动舒适性试验方法
汽车燃油系统用尼龙管
汽车用脚踏垫
汽车管路保护用热收缩管
商用车辆后置液力缓速器性能要求及台架试验方法
城市客车塑料座椅
客车应急锤
汽车齿轮齿条式液压助力转向系统匹配技术要求和试验方法
乘用车双质量飞轮技术要求及试验方法
被代替标准编号
QC/T753—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
niKAONiKAca
标准编号
359QC/T29078—2016
360QC/T29089
—2016
标准名称
汽车用空气压缩机性能要求及台架试验方法
汽车用PVC/ABS真空吸塑仪表板
被代替标准编号
QC/T29078—1992
QC/T29089—1992
起始实施日期
2016-09-01
2016-09-01
iKAoNiKAca
规范性引用文件
术语和定义
技术要求··
试验方法·
检验规则
标识、包装、运输、储存
QC/T1048—2016
HTiKAmi KAca
QC/T1048—2016
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准不涉及专利。
本标准由全国汽车标准化技术委员会（SAC/TC114)提出并归口。本标准起草单位：金华青年汽车制造有限公司、重庆车辆检测研究院有限公司、丹阳市车船装饰件有限公司、厦门金龙联合汽车工业有限公司、厦门志盛工贸有限公司、中汽客汽车零部件（厦门）有限公司、中国公路车辆机械有限公司。本标准主要起草人：罗瑞华、刘万里、李德兴、周维毅、裴志浩、谢翠颖、叶占国、赵先森、华伟、王安飞。
iiKAomiKAca
1范围
客车应急锤
QC/T1048—2016
本标准规定了客车应急锤的技术要求、试验方法、检验规则及标识、包装、运输、贮存。本标准适用于M2、M，类客车使用的客车应急锤，其他类型客车使用的应急锤可参照执行。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T191包装储运图示标志
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温（GB/T2423.1—2008.IEC60068-2-1.2007.IDT
GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温（GB/T2423.2-2008,IEC60068-2-2:2007,IDT)
GB/T3785.1电声学声级计第1部分：规范GB7258机动车运行安全技术条件GB8410汽车内饰材料的燃烧特性GB/T15173电声学声校准器
GB/T28046.1一2011道路车辆电气及电子设备的环境条件和试验第1部分：一般规定GB/T28046.4一2011道路车辆电气及电子设备的环境条件和试验第4部分：气候负荷GB/T30512汽车禁用物质要求
3术语和定义
下列术语和定义适用于本标准。3.1
客车应急锤busemergencyhammer当发生紧急情况时，可以方便取下并击碎应急窗钢化玻璃便于逃生的手持式破窗工具。它由锤头、锤柄、支架、报警装置等部件组成（见图1）。3.2
应急窗
emergencywindow
仅在紧急情况下作为乘客出口的车窗。1
HTiKAmiKAca
QC/T1048—2016
4技术要求
4.1一般要求
报警装置
图1客车应急锤示意图
保护柄
4.1.1客车应急锤（以下简称“应急锤”）应符合本标准的要求，并按经规定程序批准的产品图样和技术文件制造。
4.1.2应急锤锤头应为钢质实心结构。锤头圆锥项部镶嵌硬质合金，硬度不小于1300HV10。4.1.3应急锤锤柄应有防滑及保护柄设计。锤柄、支架所用的非金属材料应为阻燃、低烟、无毒（低毒），无卤的非延燃性材料，其阻燃性应符合GB7258的有关规定。4.1.4应急锤所用材料应满足GB/T30512的要求。4.1.5应急锤锤头周边应无飞边毛刺，表面应防锈。4.1.6应急锤锤柄、支架周边应无飞边毛刺，表面平整、无变形。颜色应采用红色，无色差，能耐受微酸、微碱。
应急锤锤头与锤柄应装配紧密、牢固。4.1.8应急锤与支架配合可靠，无松脱现象，紧急情况下应易于取出。4.1.9当应急锤从支架取出时，应具有声响报警功能。报警装置工作时，报警声响在离地高度为1000mm、水平距离为2500mm处应不小于75dB(A）。报警装置如安装电池，应便于更换，并注明电池安装位置及更换周期。
4.2尺寸及质量要求
4.2.1应急锤锤头锥尖至锤柄手握部分中心的距离l≥130mm，锤柄手握部分内空尺寸l≥85mm（见图1）。
4.2.2应急锤锤头直径d≥14mm，锤头前倾角20°；锤头圆锥锥角α≤60锤头锥尖曲率半径为0.2mm（见图1)。
4.2.3应急锤锤头质量≥70g，应急锤总质量（不含支架）≥170g。2
4.3安装要求
QC/T1048—2016
4.3.1应急锤通常放在支架内，支架应安装于应急窗邻近处，且易于看见和取用，安装高度位于车辆地板面上方1000mm~1700mm。
4.3.2应急锤支架应固定牢靠。应急锤放人支架后，锤头锥尖应有防护。车辆运行期间，应急锤的零部件不应出现干扰噪声和异常振动。4.4耐温性能
4.4.1耐低温性能。
应急锤（含支架）应按GB/T28046.4一2011中5.1.1.1的低温贮存试验要求，在（-40±2）℃低温下，按GB/T2423.1中试验Ab的规定试验方法进行，持续24h。低温贮存试验后，其功能状态应达到GB/T28046.1一2011的C级要求。4.4.2耐高温性能。
应急锤（含支架）应按GB/T28046.4一2011中5.1.2.1的高温贮存试验要求，在（85土2)℃高温干热下，按GB/T2423.2中试验Bb的规定试验方法进行，持续48h。高温贮存试验后，其功能状态应达到GB/T28046.1一2011的C级要求。4.5低温抗跌落性能
应急锤（含支架）应按表1的试验条件进行1.5m跌落试验。试验后，应急锤锤头应无变形、无脱落，锤头的锥尖应无变化，应急锤不应出现裂纹及松脱现象，报警装置应工作正常。“表1低温抗跌落试验条件
试验名称
低温抗跌落试验
5试验方法
5.1阻燃性试验
非金属材料的阻燃性试验按GB8410的规定进行。5.2低温抗跌落性能试验
试验条件
温度：（-25±3）℃：持续时间：2h5.2.1应急锤按表1的试验条件，在低温中放置2h后进行跌落试验。样品从低温箱取出应在5min内完成跌落试验。
5.2.2将应急锤（装于支架上且报警指示灯水平朝上）从1.5m高度自由下落于水泥地面上（水泥地面由强度等级C30的混凝土制成，厚度至少20cm），连续2次。5.2.3应急锤试验结果应符合4.5的要求。5.3报警装置试验
5.3.1将应急锤从固定支架中取出，报警装置应发出声响报警，采用声级计测试，试验结果应符合4.1.9的要求。
5.3.2测量用声级计应满足GB/T3785.1规定的1级声级计的要求；测量时应使用“A”频率计权特性和F”时间计权特性；测量前后，应使用符合GB/T15173规定的1级声校准器按制造厂规定对声级计进行校准。
QC/T1048—2016
5.3.3测量应在开阔的混凝土平坦地面且反射声影响较小的场所进行。在正式测量之前，应先测量背景噪声，背景噪声应小于70dB(A）。5.3.4声级计传声器应与报警装置发声源放在同一离地高度，此高度为1000mm，传声器至报警装置发声源水平距离为2500mm，且指向发声源，并按图2位置的3个测量点分别进行测量。2500mm
发声源
图2测量点位置平面图
5.3.5测量时，分别记录每个测量点的声级计显示的最大声级，取3个测量点测量结果中的最大值作为最终测量结果。
5.3.6测量样品报警声与背景噪声差值大于等于10dB(A)时，该测量值不做修正：测量样品报警声与背景噪声差值小于3dB(A)时，该测量值无效：测量样品报警声与背景噪声差值为3dB(A）～9dB(A)时，测量值应减去表2中的修正值。表2背景噪声修正值
测量噪声与背景噪声差值/dB(A）修正值/dB(A）
6检验规则
6.1检验分类
应急锤的检验分为出厂检验和型式检验。6.2出厂检验
6.2.1每套产品应经检验合格后方可出厂，并附有产品质量合格文件。6.2.2出厂检验项目按表3的规定进行。6.3型式检验
6.3.1有下列情形之一者，应进行型式检验：a）新产品定型或已定型产品易地生产时：b）正式生产后，如结构、材料、工艺有较大改变而可能影响产品性能时；4
