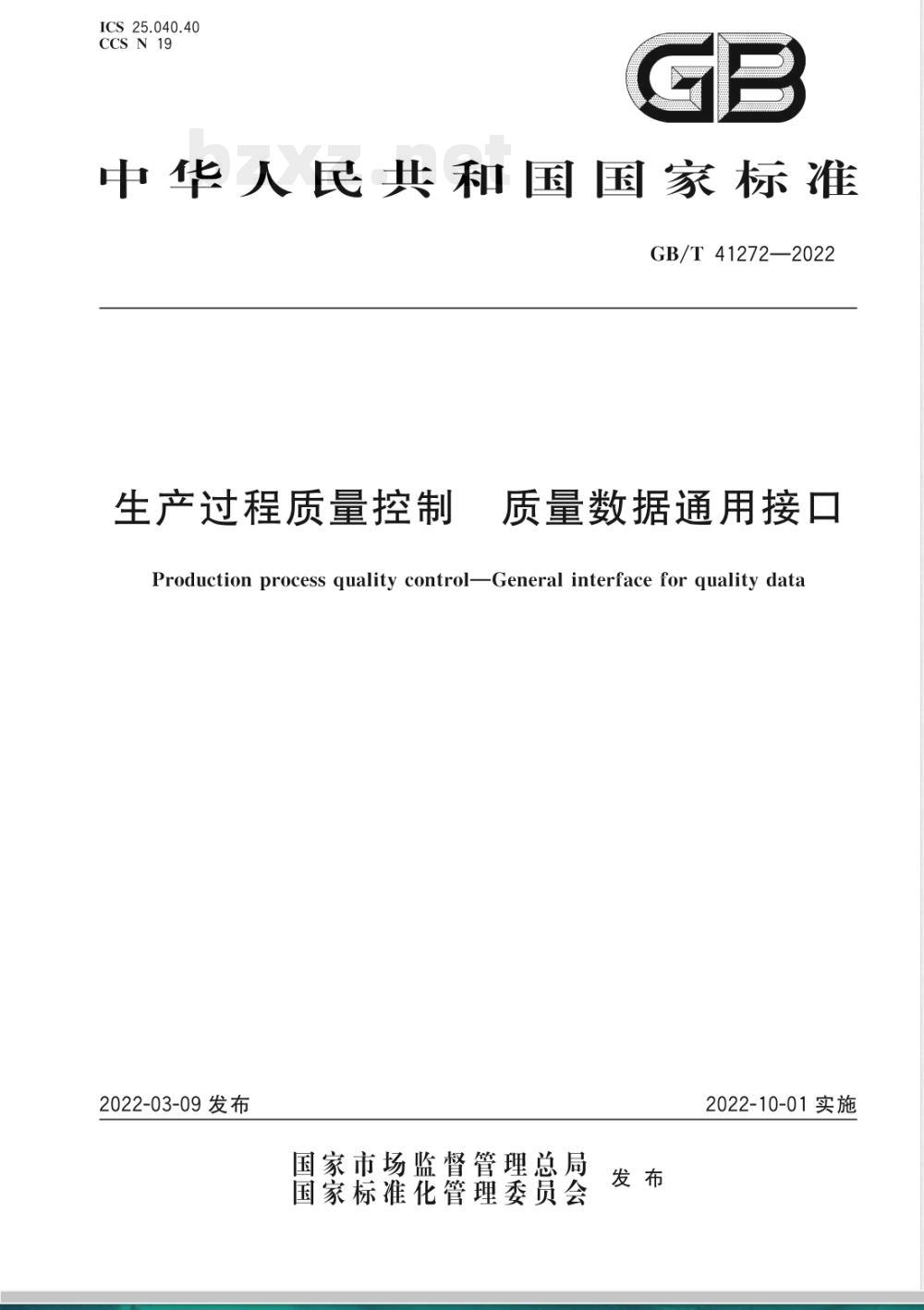

【国家标准】 生产过程质量控制 质量数据通用接口

ICS25.040.40
CCSN19
中华人民共和国国家标准
GB/T41272—2022
生产过程质量控制
质量数据通用接口
Production process quality control-General interface for quality data2022-03-09发布
国家市场监督管理总局
国家标准化管理委员会
2022-10-01实施

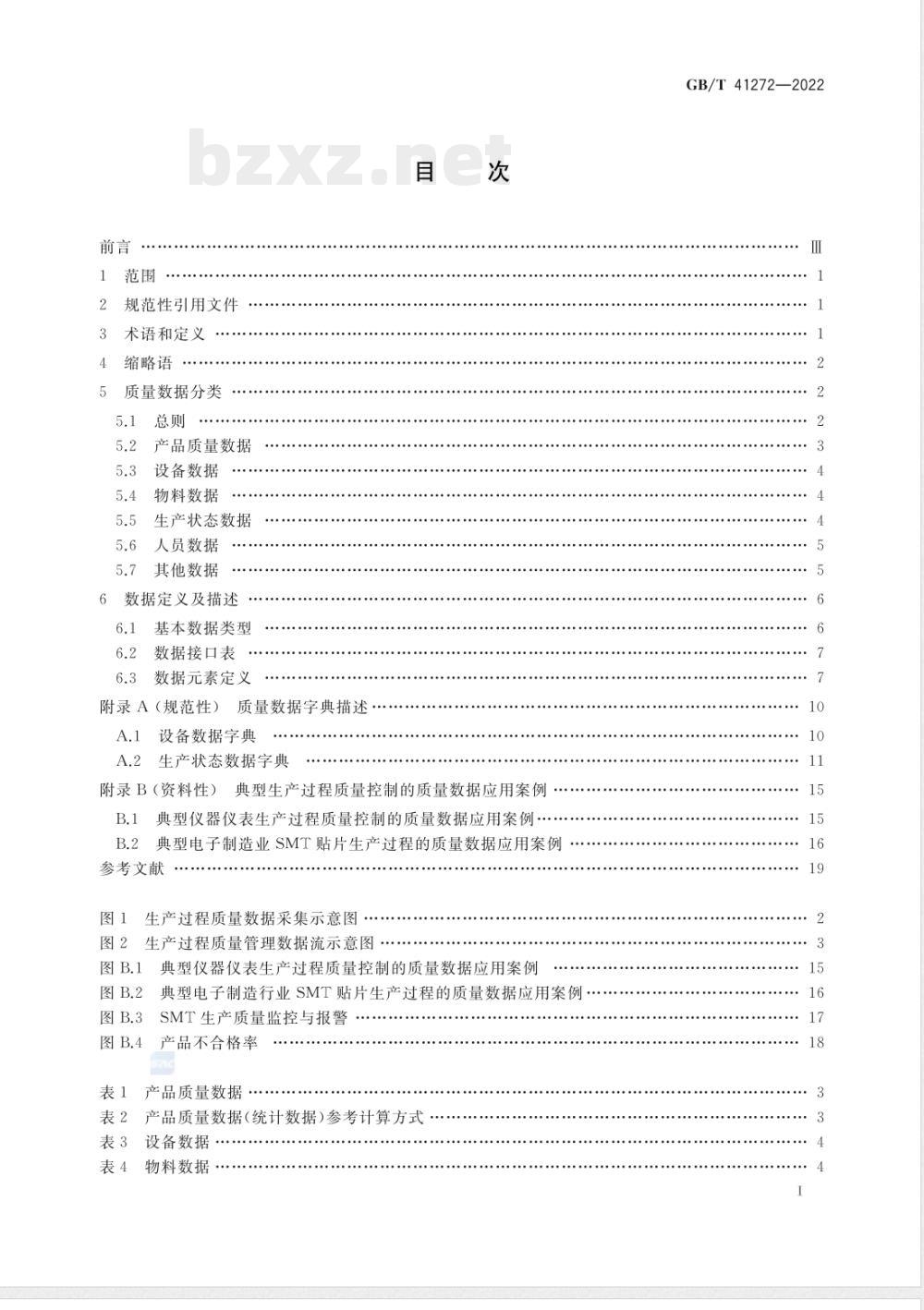

规范性引用文件
术语和定义
缩略语
质量数据分类
产品质量数据
设备数据
物料数据
生产状态数据
人员数据
其他数据
数据定义及描述
基本数据类型
数据接口表
数据元素定义
附录A（规范性）
质量数据字典描述
设备数据字典
A.2生产状态数据字典
附录B（资料性）
典型生产过程质量控制的质量数据应用案例B.1
典型仪器仪表生产过程质量控制的质量数据应用案例典型电子制造业SMT贴片生产过程的质量数据应用案例参考文献
生产过程质量数据采集示意图
图2生产过程质量管理数据流示意图图B.1
典型仪器仪表生产过程质量控制的质量数据应用案例典型电子制造行业SMT贴片生产过程的质量数据应用案SMT生产质量监控与报警
产品不合格率
产品质量数据
产品质量数据（统计数据）参考计算方式表3
设备数据
物料数据
GB/T412722022
GB/T41272—2022
生产状态数据
人员数据
其他数据
...............

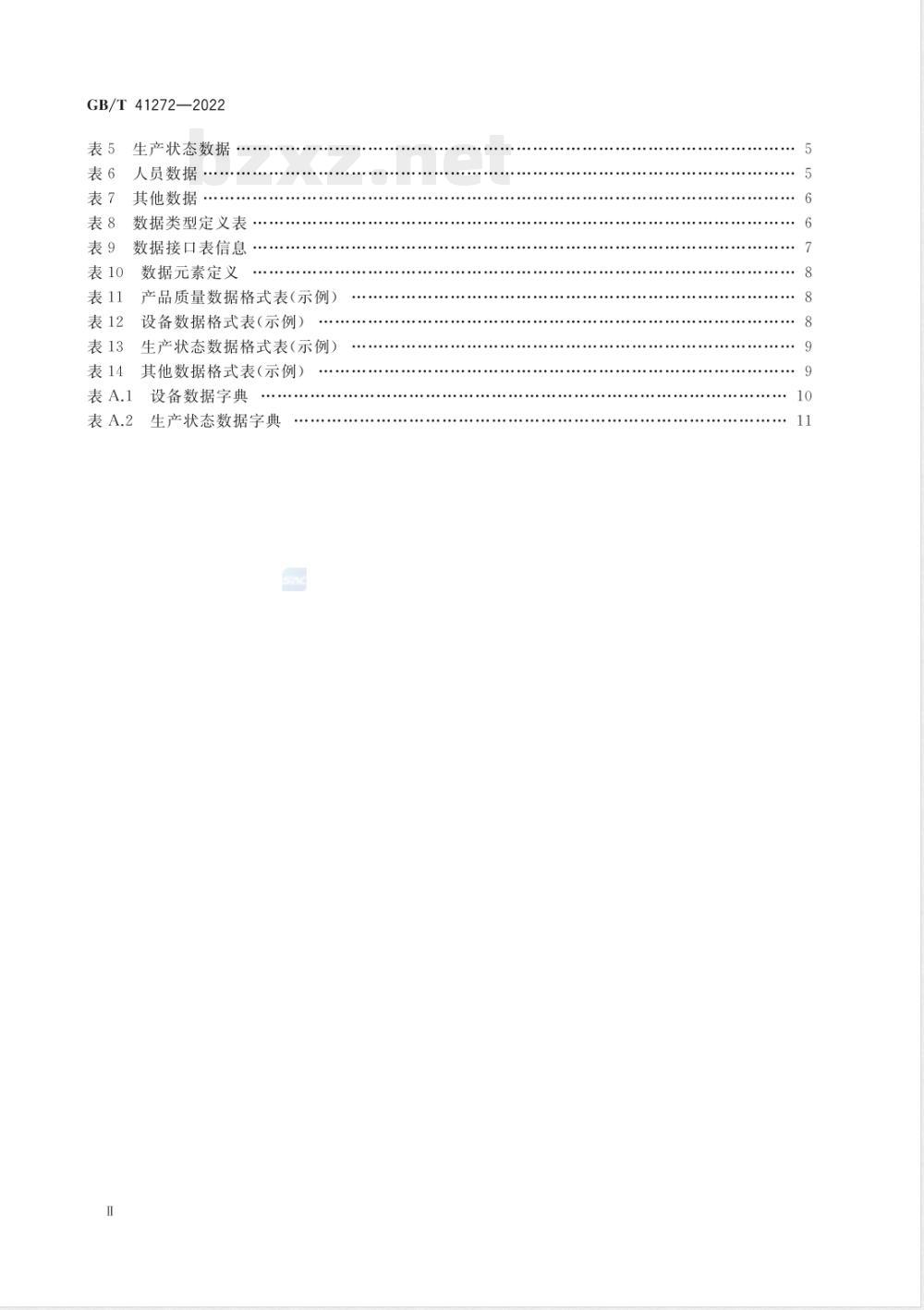

数据类型定义表·
数据接口表信息
数据元素定义
产品质量数据格式表（示例）
设备数据格式表（示例）
......
生产状态数据格式表(示例）
其他数据格式表（示例）
设备数据字典
生产状态数据字典
...+..............
......
GB/T41272—2022

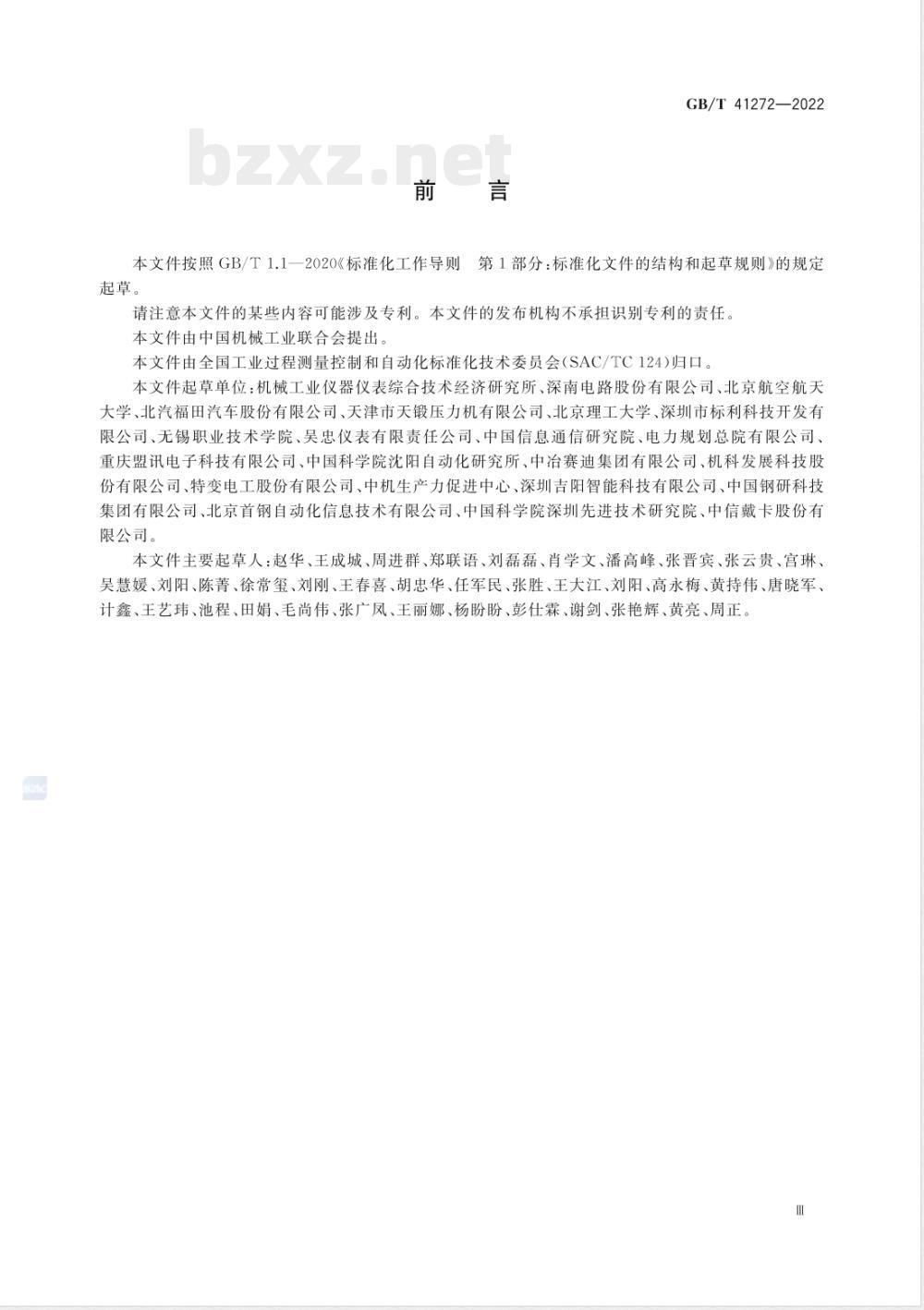

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出本文件由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)）归口。本文件起草单位：机械工业仪器仪表综合技术经济研究所、深南电路股份有限公司、北京航空航天大学、北汽福田汽车股份有限公司、天津市天锻压力机有限公司、北京理工大学、深圳市标利科技开发有限公司、无锡职业技术学院、吴忠仪表有限责任公司、中国信息通信研究院、电力规划总院有限公司、重庆盟讯电子科技有限公司、中国科学院沈阳自动化研究所、中冶赛迪集团有限公司、机科发展科技股份有限公司、特变电工股份有限公司、中机生产力促进中心、深圳吉阳智能科技有限公司、中国钢研科技集团有限公司、北京首钢自动化信息技术有限公司、中国科学院深圳先进技术研究院、中信戴卡股份有限公司。
本文件主要起草人：赵华、王成城、周进群、郑联语、刘磊磊、肖学文、潘高峰、张晋宾、张云贵、宫琳、吴慧媛、刘阳、陈菁、徐常玺、刘刚、王春喜、胡忠华、任军民、张胜、王大江、刘阳、高永梅、黄持伟、唐晓军、计鑫、王艺玮、池程、田娟、毛尚伟、张广凤、王丽娜、杨盼盼、彭仕霖、谢剑、张艳辉、黄亮、周正1范围

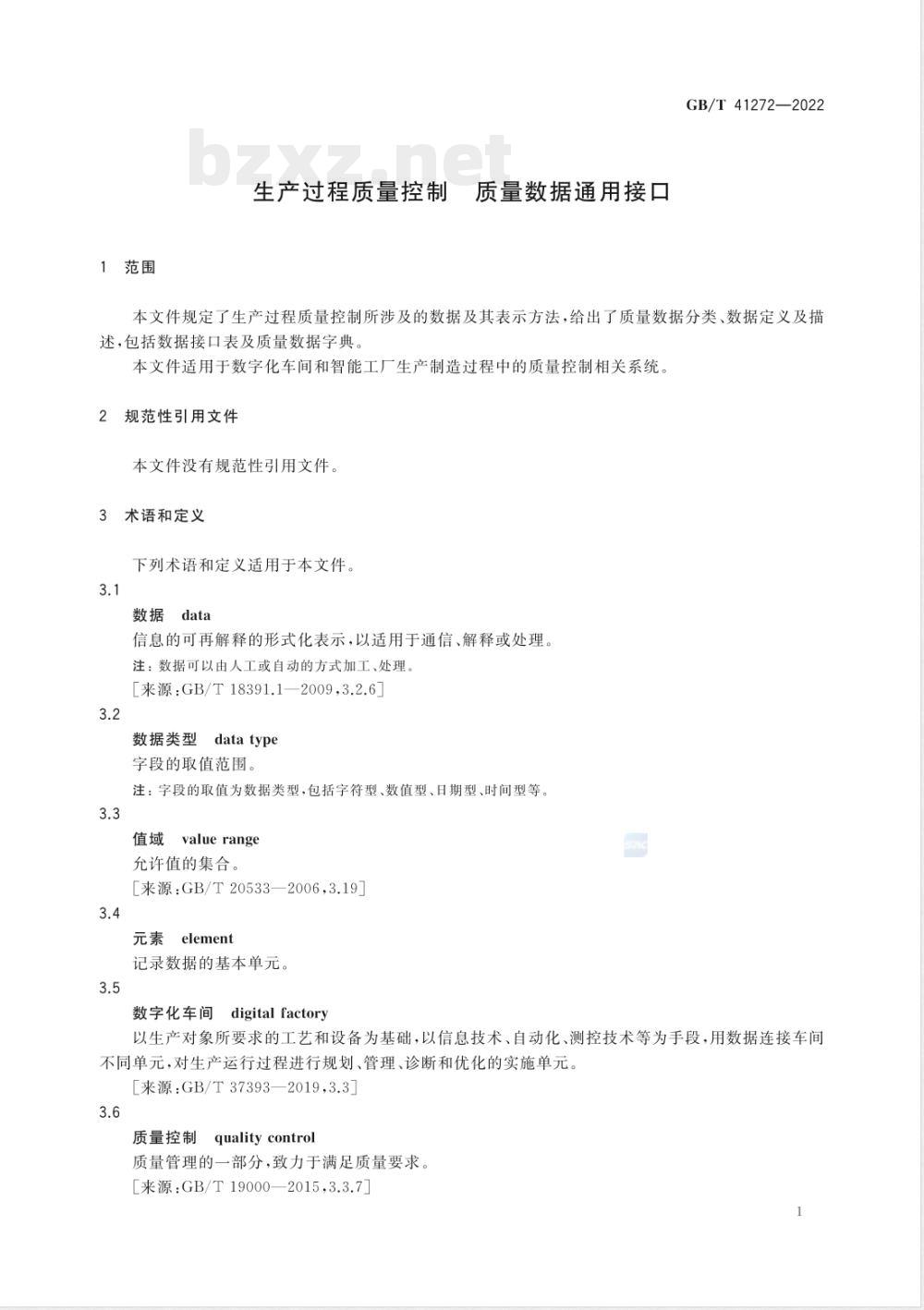

生产过程质量控制质量数据通用接口GB/T41272—2022
本文件规定了生产过程质量控制所涉及的数据及其表示方法，给出了质量数据分类、数据定义及描述，包括数据接口表及质量数据字典。本文件适用于数字化车间和智能工厂生产制造过程中的质量控制相关系统规范性引用文件
本文件没有规范性引用文件。
术语和定义
下列术语和定义适用于本文件。3.1
信息的可再解释的形式化表示，以适用于通信、解释或处理。注：数据可以由人工或自动的方式加工、处理。［来源：GB/T18391.1—2009.3.2.6]3.2
数据类型
datatype
字段的取值范围。
注：字段的取值为数据类型.包括字符型、数值型、日期型、时间型等。3.3
成valuerange
允许值的集合
［来源：GB/T20533—2006.3.19]3.4
element
记录数据的基本单元。
digitalfactory
数字化车间
以生产对象所要求的工艺和设备为基础，以信息技术、自动化、测控技术等为手段，用数据连接车间不同单元，对生产运行过程进行规划、管理、诊断和优化的实施单元。［来源：GB/T37393—2019.3.3]3.6
质量控制
quality control
质量管理的一部分，致力于满足质量要求。［来源：GB/T19000—2015.3.3.7]GB/T41272—2022
质量数据
qualitydata
反映产品本身质量的数据及其生产过程中影响质量的数据。4缩略语
下列缩略语适用于本文件。
ERP：企业资源计划（EnterpriseResourcePlanning）IQC：来料质量控制（IncomingQualityControl）PCBA：印刷电路板组件（PrintedCircuitBoardAssembly）PLC：可编程逻辑控制器（ProgrammableLogicController）PLM：产品生命周期管理（ProductLifecycleManagement）QMS：质量管理系统（QualityManagementSystem）RFID：无线射频标签（RadioFrequencyIdentification）SMT：表面贴装技术（SurfaceMountedTechnology）5
质量数据分类
5.1.1生产过程质量数据
生产过程质量控制覆盖涉及产品生产的全生命周期，整个过程中存在大量的数据影响产品的最终质量：质量数据主要包括产品质量数据、设备数据、物料数据、生产状态数据、人员数据以及其他数据生产制造过程质量数据采集示意图见图1输入
产品质量数据
设备数据
物料数据
生产状态数据
人员数据
其他数据
5.1.2质量数据流
生产状态
原材料
产品质量监控
质量问题处理
图1生产过程质量数据采集示意图输出
实施质量监控
质量状态监测
间题原因分析
数字化车间/智能工厂应提供质量数据的全面采集，对质量控制所需的关键数据应能够自动在线采集，以保证产品质量档案的详细与完整。工业生产过程质量数据的来源、采集、管理和应用之间的关系描述，如图2所示。
数据应用
数据管理
数据采集
数据来源
MES系统：
产品型号、
5.2产品质量数据
质量状态分析
产品信息库
异常处理
质量数据库
一质量系统一
过程特性管理
计量器具
智能终端
良率分析
优化设计
设备能力数据库
一质量系统一
产品特性管理
条码枪
GB/T41272—2022
优化设计
技术能力数据库
人工录入
传感器
图2生产过程质量管理数据流示意图质量数据流
产品质量数据是指描述产品质量特征的数据，包括在生产和检测过程中直接影响产品质量的信息。产品质量数据包括产品标识信息、生产标识信息、产品检测信息等内容。产品质量数据示例见表1。表1产品质量数据
产品标识信息
生产标识信息
产品检测信息
产品标识码
生产批号、工序号、设备号：工序产品等合格品、废品及返修品、产品尺寸、产品质量（重量）、产品性能参数等
产品合格率、产品返修率、批量合格率等统计信息说明
唯一标识产品或批次
产品生产过程涉及的制造设备标识信息
表征产品质量的信息
统计数据包括产品合格率、产品返修率、批量合格率等，统计数据的参考计算方式见表2。表2产品质量数据（统计数据）参考计算方式统计信息
产品合格率
产品返修率
批量合格率
检测合格成品数/总成品数×100%需要返修成品数/总成品数×100%合格批数/总检验批数×100%
计算公式
GB/T41272—2022
5.3设备数据
设备数据包括设备基础信息、设备运行状态信息和设备统计信息，设备数据是影响生产过程产品质量的关键要素。设备数据示例见表3。表3设备数据
设备基础信息
设备运行状态信息
设备统计信息
物料数据
设备名称、型号、规格、生产厂家、资产编号、采购时间、操作规程等
设备开、停机信息，参数设置信息、设备异常信息，设备故障（事故）信息，设备故障（事故）抢修的进展信息、动态检修信息等
设备完好率、设备利用率、设备故障率、停机（或停产）时间、停机（或停产）次数、设备平均无故障时间（MTBF）平均修复时间（MTBR）、设备综合效率（OEE)等说明
识别设备的基本信息，多为静态信息
多为动态信息
多为统计信息
物料数据包括物料基础信息、定期检验信息和缺陷管理信息，是对生产过程的物料质量进行评价的依据。物料数据示例见表4。
物料数据
物料基础信息
定期检验信息
缺陷管理信息
生产状态数据
库存物料和线边库存物料的实时位置（包括工厂、产品线等）、实时数量、实时状态，人厂（人库）单号、到达日期、供应商编号供应商名称、送检单号、送检单状态等物料编号、物料名称、交换地址、物料类别、供应商编号、供应商名称.检验项目、检验标准、检验结果等物料编号、物料名称、检测结果、缺陷分析、问题记录、问题处理，返工确认、问题台账等
物料包括零部件和原材料
生产状态数据主要包含生产过程信息、过程质量信息两方面内容，是指影响生产过程的各项指标及质量和信息。生产状态数据示例见表5。生
生产工艺信息
实时产量信息
生产效率统计信息
产线异常通知信息
异常状况统计信息
生产工艺规范/工艺流
程管理
质量管控信息
知识、文档管理信息
人员数据
表5生产状态数据
GB/T41272—2022
计划期应达到的产品品种、质量、产量和产值等生产任务的计划和对产品生产进度的安排等：生产计划信息包含生产工单号、产品名称、零件名称、产量、生产执行、生产执行人员、生产工艺流程、生产周期等生产现场各生产设备产量、工位产量、产线产量等工位生产效率统计、生产线效率统计、人员绩效等计划异常、物料异常、设备异常、制程异常、能源异常等
各类异常状况次数及时间统计与归类分析信息：异常信息主要包含工单号、生产批号、生产产品的名称、规格、型号，异常发生时的单位，发生时间、持续时间、影响工时等
作业指导、产品图片、工艺规程、质量控制规范、生产操作规范、维修维护规范、安全规范等
质量检测数据、实时报告合格率、超出工艺标准值报警、超出工艺标准值停机信息、工艺曲线质量显示、缺陷汇总和统计分析、质量追溯、质量管控信息等产品图纸、加工流程图、作业指导书、检验指导书等影响生产过程质量控制的人员信息需要被采集，主要包括人员的基本信息及其作业信息等。人员数据示例见表6。
表6人员数据
基本信息
作业信息
其他数据
人员工号、人员名称、性别、联系方式、所属部门、岗位权限、人员资质
工单信息、在岗时间、加工产品（以时间记录、以产品序号记录）、作业设备
人员的基本识别信息和专业
上岗人员的在岗情况和操作
管理数据、能源数据和物流数据等间接影响生产过程的质量控制，把这些数据统称为其他数据，其他数据示例见表7。管理数据是指标准、合同、售后等间接影响产品质量的信息。能源数据是指反映生产过程中耗能情况的数据。物流数据是对仓储管理和物料配送进行描述的数据，主要包括仓库信息、物料输送信息和线边库信息。
GB/T41272—2022
管理数据
能源数据
仓库实时状态
仓库业务状态
主要指标
仓库标牌标识
状态信息
设备信息
主要指标
通道标牌标示
数据定义及描述
基本数据类型
其他数据
标准文件、程序文件、人员印章、质量成本等合同信息、生产计划、库存、工装设备等原辅料信息、协作方质量状况信息、售后服务等设备实时耗能等
水电气实时用量等
机电设备实时运行数据等
库存物料的位置、数量、状态，物料库存上下限，有效期、呆滞预警等
收料质检业务状态，入库上架业务状态，下架出库业务状态，移库业务状态，配送业务状态等物资损耗率、库存周转率、库存准确率、物资库存平均时长、物资入库差错率、物资出库差错率等关键岗位指导书、关键业务流程，仓库区域规划、地面标示、货架标示、区域标示、库位标示等物流输送进度状态，物流最优路径信息等物流设备状态，物流设备位置信息等配送准确率、员工配送时长、配送响应时长等通道地面标示，人行道斑马线标示，地面导向标示，步行方向标示，室内通行标示等
基本数据类型见表8，具体应用中并不仅限于本表表8
类型名
VARCHAR
TINYINT
SMALLINT
DATETIME
数据类型定义表
多为文字信息·某些信息
具有时间性.相对独立
反映生产、设备用能的实
际情况
时长多为平均时间
类型描述www.bzxz.net
固定长度字符型
可变长度字符型
逻辑型
单字节整型
2字节整型
长整型
单精度浮点数
时间日期
数据接口表
生产过程质量控制数据接口表信息见表9表9
产品质量数据
设备数据
物料数据
生产状态数据
人员数据
数据元素定义
表名称
产品标识信息
生产标识信息
产品检测信息
设备基础信息
运行状态信息
统计信息
物料基础信息
定期检验信息
缺陷管理信息
生产过程信息
过程质量信息
人员基础信息
人员作业信息
数据接口表信息
ProductInfo
ProductionldentificationlnfoProductDetectionInfo
EquipmentBasicInfo
EquipmentRunningStatelnfo
EquipmentStatisticesInfo
MaterialBasiclnfo
对象名(参考）
MaterialRegularInspectionlnfoMaterialDefectManagementlnfoProductionProcessInfo
ProcessQualityInfo
OperatorBasicData
OperatingInfo
OtherData
本文件对质量数据的描述方式进行了定义，主要包括以下元素。a)
中文名称：赋予数据的中文标记，以表明数据的中文含义。GB/T41272—2022
字段名：赋予数据的英文标记，即数据的字母简称，字段名在本文件内应唯一数据类型：数据的有效值的类型，即数据值的类型。约束：一个说明符，说明该数据是否总是在使用或有时选用，该说明符分别为：1）
M：必选，表明该质量数据应选择。C：条件必选，当满足约束条件中所定义的条件时应选择。O：可选，根据实际应用可以选择也可以不选的数据。值域：数据所充许值的集合，即取值范围。单位：计量数据的标准量的名称。包括米、压力等，使用符号表示，单位的取值允许为空字段描述：对数据的具体含义进行描述，即依据实际应用场景，给出了对数据具体含义的解释。本文件不对质量数据的学段描述进行规定。质量数据元素定义见表10。7
GB/T41272—2022
中文名称
字段名
数据类型
字段描述
Chinese Name
Field Name
Data Type
Constraint
Value Range
Description
数据元素定义
赋予数据的中文标记
赋数据的英文标记
数据的有效值的类型
个说明符，说明该数据是否应当总是在使用或有时选用数据所允许值的集合，即取值范围计量数据的标准量的名称
对具体含义的解释
生产过程质量控制质量数据的数据定义及描述示例见表11～表14，详细的质量数据字典描述见附附录B给出了典型生产
附录A给出了质量数据字典描述集合，包括设备数据和生产状态数据。录A。
过程质量控制的质量数据应用案例。表11
中文名称
产品编号
产品尺寸
表面粗糙度
产品合格率
产品返修率
批量不合格率
注：符号“一”代表不作要求。序号
中文名称
设备名称
设备型号
生产厂家
资产编号
采购时间
操作规程
注：符号\
一”代表不作要求
产品质量数据格式表（示例）
字段名
ProducrCode
BatchNo
ProduetSize
Specifications
ProductQuantityCs
Roughness
ProductQualifiedRate
ProductReworkRate
BatchUnqualifiedRate
数据类型
VARCHAR
VARCHAR
VARCHAR
VARCHAR
设备数据格式表(示例）
字段名
EquipmentName
EquipmentType
Specifications
Manufacturer
EquipmentNumber
PurchaseDate
OperatingRule
VARCHAR
VARCHAR
VARCHAR
VARCHAR
VARCHAR
DATETIME
VARCHAR
