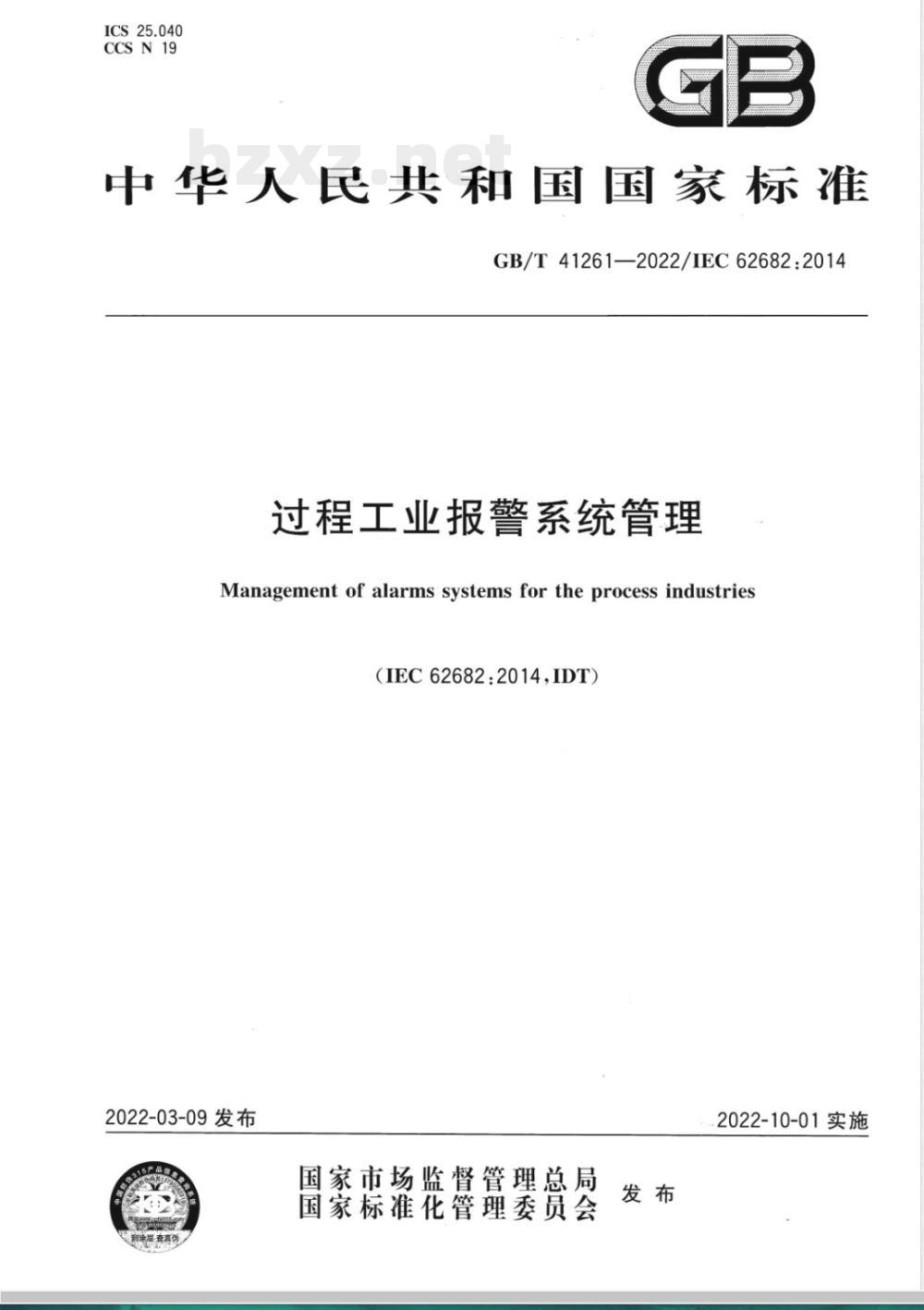

【国家标准】 过程工业报警系统管理

ICS25.040
CCSN19
中华人民共和国国家标准
GB/T41261—2022/IEC62682:2014过程工业报警系统管理
Management of alarms systems for the process industries（IEC62682:2014.IDT）
2022-03-09发布
国家市场监督管理总局
国家标准化管理委员会
2022-10-01实施

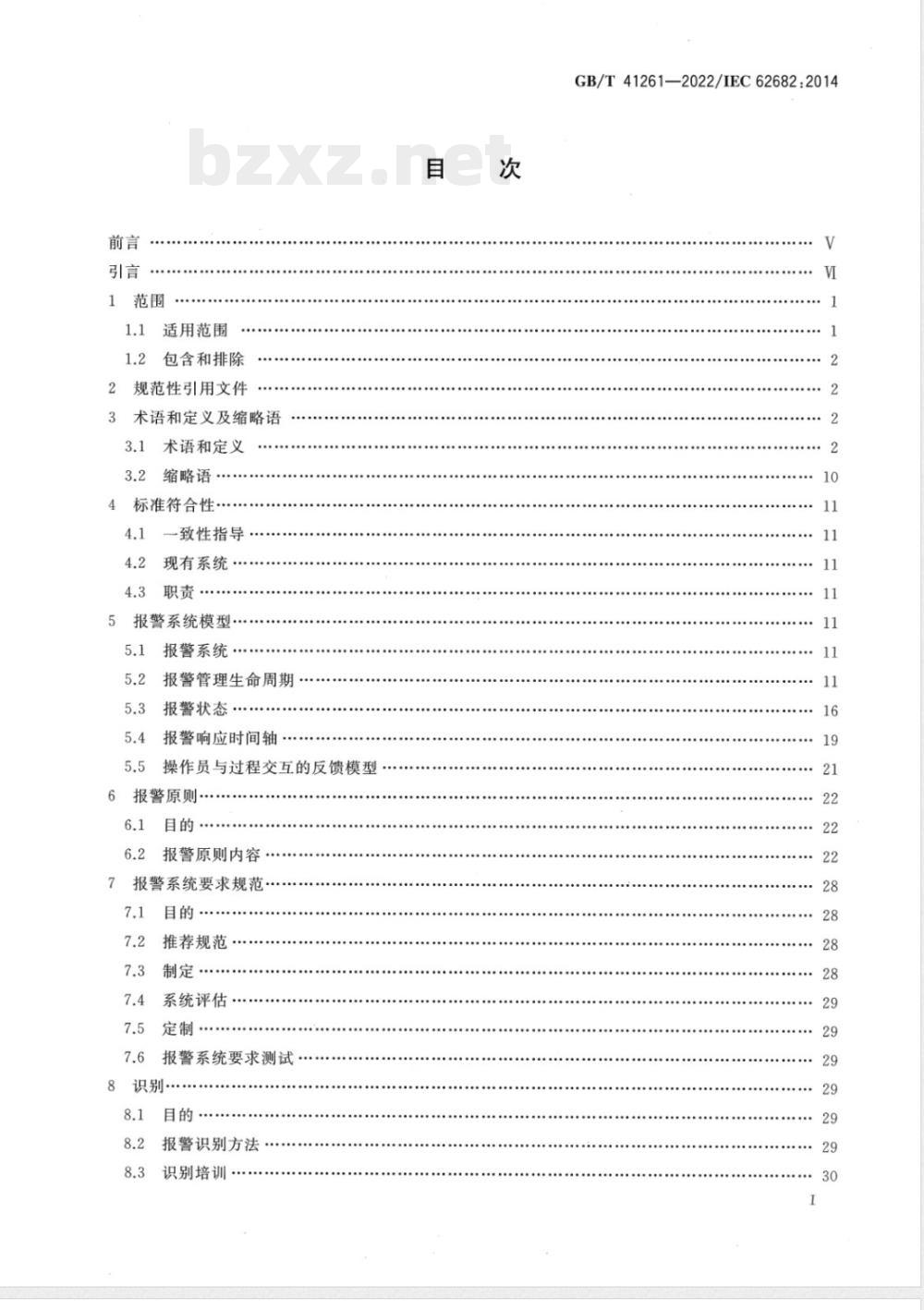

1范围
1.1适用范围
包含和排除
2规范性引用文件
术语和定义及缩略语
术语和定义
缩略语
标准符合性
一致性指导
现有系统
报警系统模型
报警系统
报警管理生命周期
报警状态
报警响应时间轴
操作员与过程交互的反馈模型
报警原则
报警原则内容
报警系统要求规范
推荐规范
系统评估
报警系统要求测试
报警识别方法
识别培训
GB/T41261—2022/IEC62682:20142

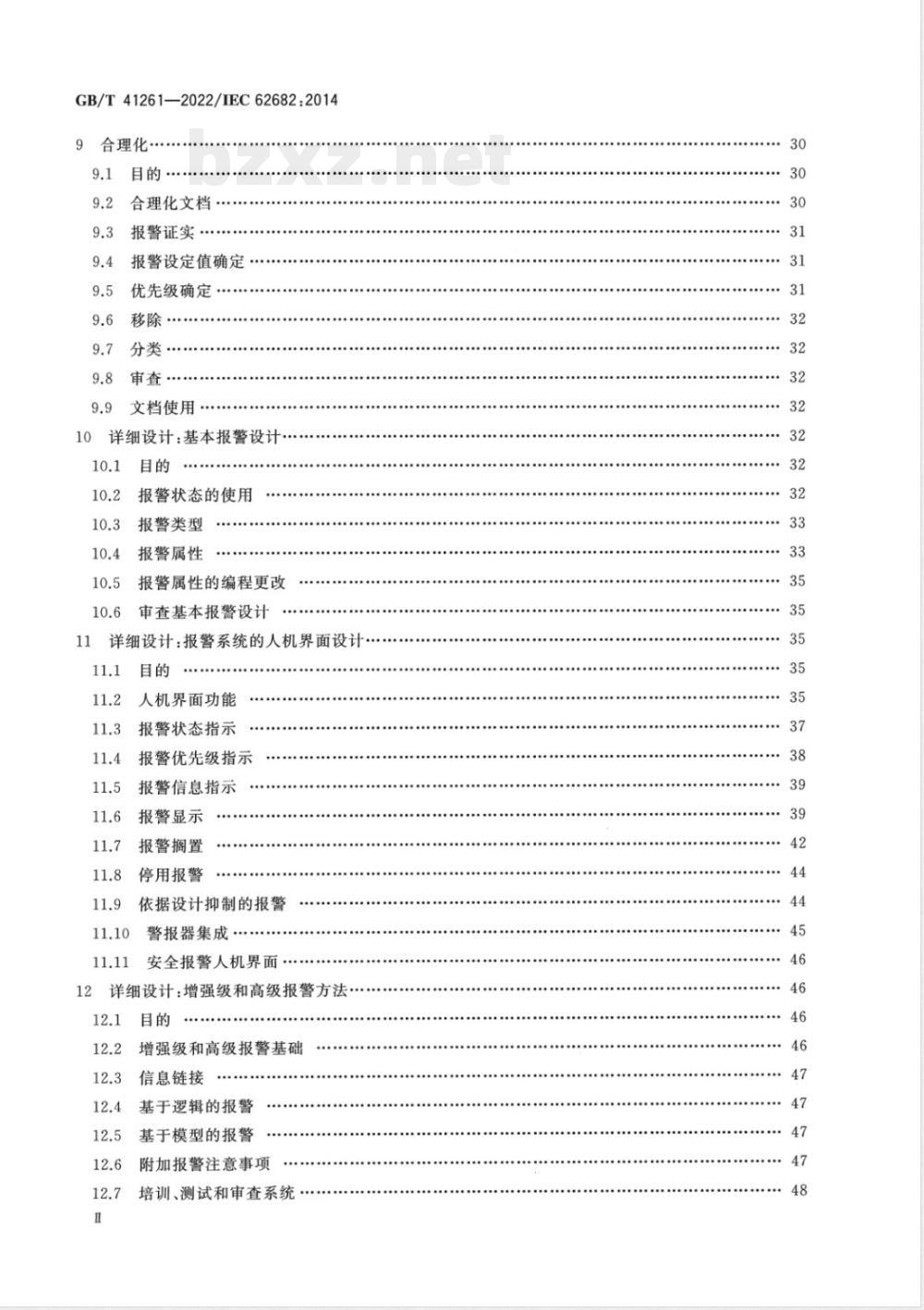

GB/T41261—2022/IEC62682:2014合理化·
合理化文档
报警证实
报警设定值确定
优先级确定·
文档使用
详细设计：基本报警设计
报警状态的使用
报警类型
报警属性
报警属性的编程更改
审查基本报警设计

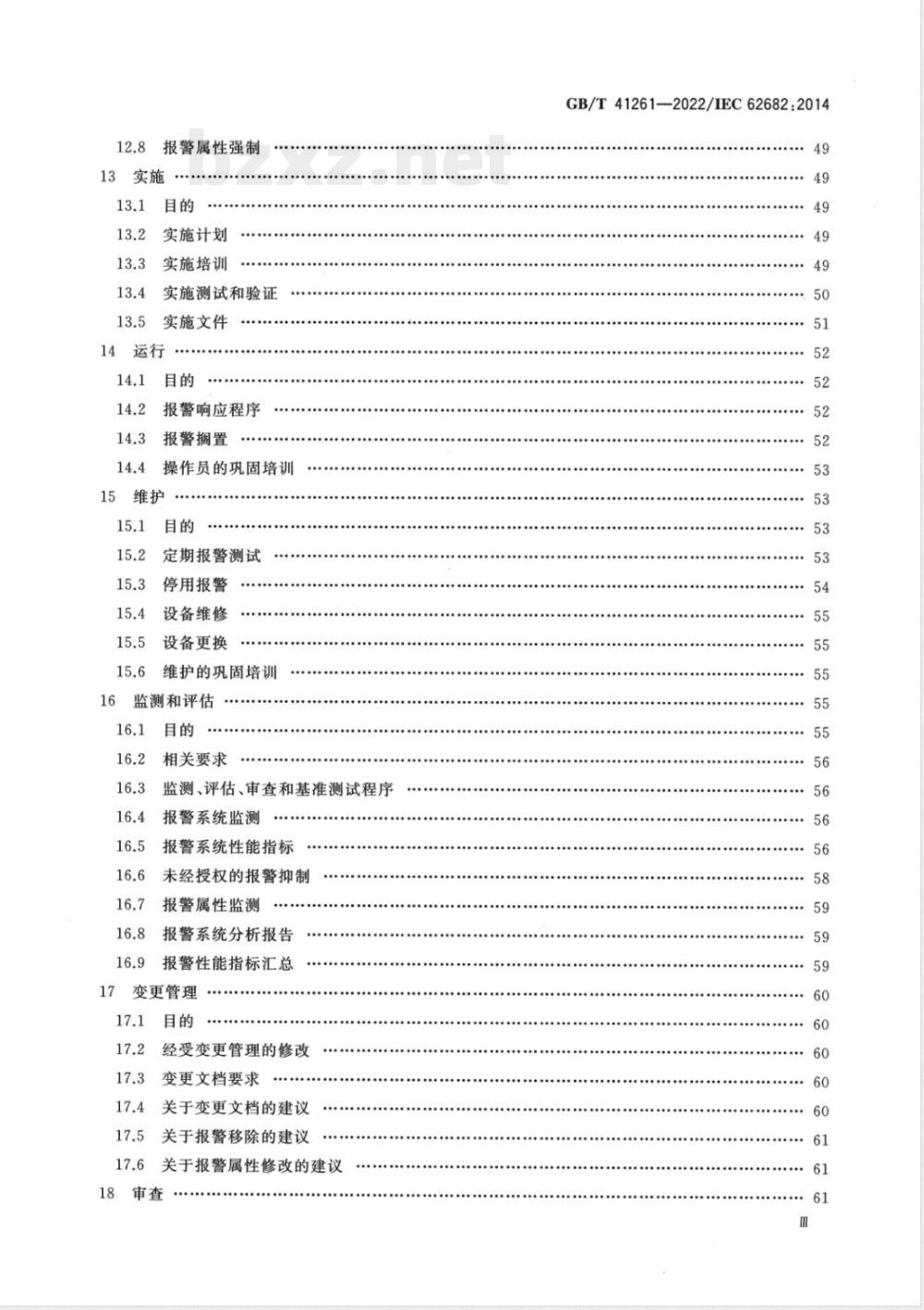

11详细设计：报警系统的人机界面设计11.1
人机界面功能
报警状态指示
报警优先级指示
报警信息指示
报警显示
报警搁置
停用报警
依据设计抑制的报警
警报器集成
安全报警人机界面
12详细设计：增强级和高级报警方法12.1
增强级和高级报警基础
信息链接
基于逻辑的报警
基于模型的报警
附加报警注意事项
培训、测试和审查系统
报警属性强制
实施计划
实施培训
实施测试和验证
实施文件
报警响应程序
报警搁置
操作员的巩固培训
定期报警测试
停用报警
设备维修
设备更换
维护的巩固培训
监测和评估
相关要求
监测、评估、审查和基准测试程序报警系统监测
报警系统性能指标
未经授权的报警抑制
报警属性监测
报警系统分析报告
报警性能指标汇总
变更管理
经受变更管理的修改
变更文档要求
关于变更文档的建议
关于报警移除的建议
关于报警属性修改的建议
18审查
GB/T41261—2022/IEC62682:201449

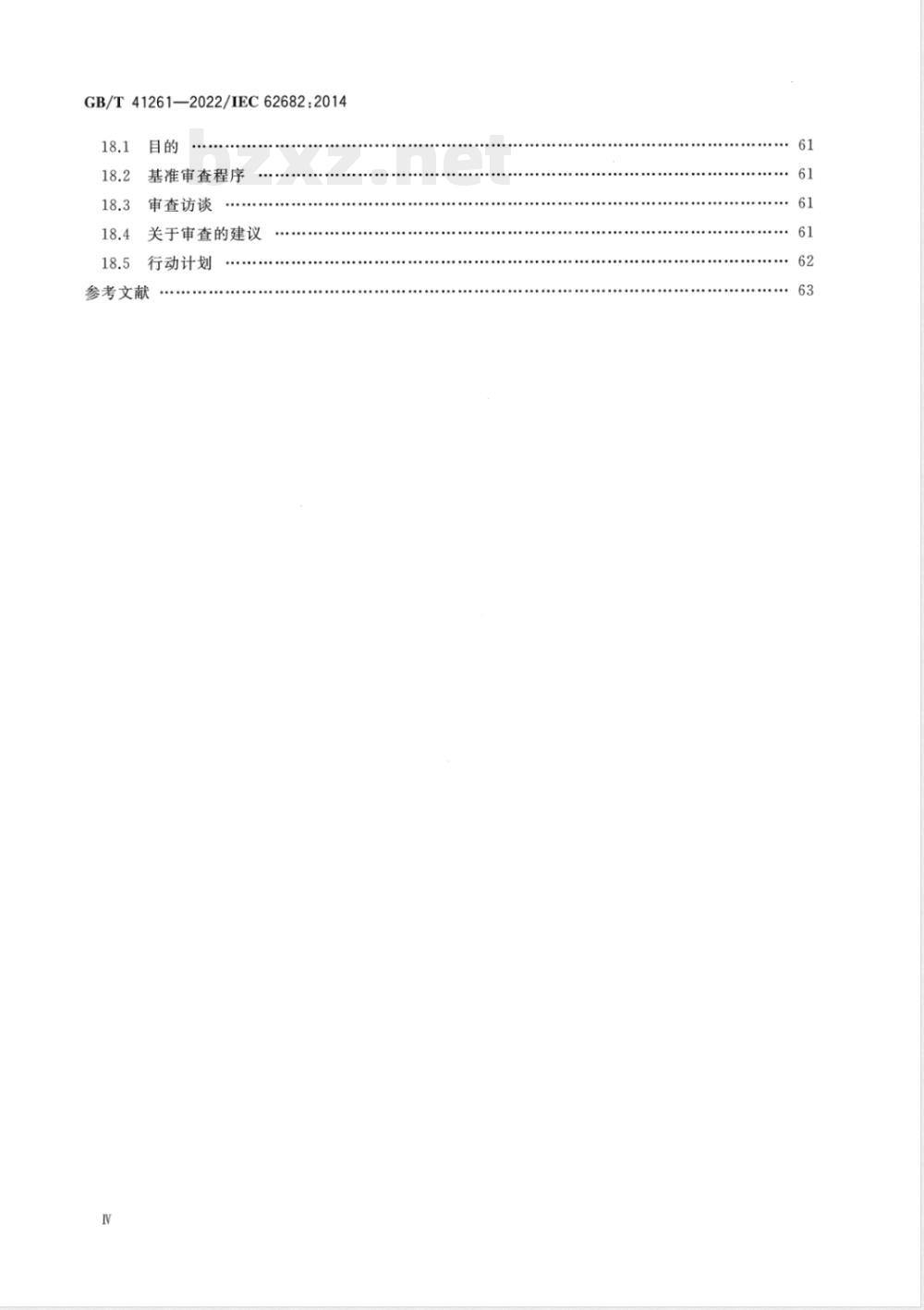

GB/T41261—2022/IEC62682201418.1
基准审查程序
审查访谈
关于审查的建议
行动计划
参考文献
本文件按照GB/T1.1一2020《标准化工作导则起草。
GB/T41261—2022/IEC626822014第1部分：标准化文件的结构和起草规则》的规定本文件等同采用IEC62682：2014《过程工业报警系统管理》。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出。本文件由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。本文件起草单位：机械工业仪器仪表综合技术经济研究所、国家管网集团西南管道有限责任公司、中国石油集团安全环保技术研究院有限公司、中国石油化工股份有限公司青岛安全工程研究院、山东省蓬渤安全环保服务有限公司、浙江中控技术股份有限公司、中国石油天然气管道工程有限公司、深圳市标利科技开发有限公司。
本文件主要起草人：刘瑶、魏海洋、朱明露、史学玲、朱建平、魏振强、徐德腾、帅冰、陈小华、卜志军、张雪、孙文勇、李玉明、孙舒、朱杰、张占峰、赵宇宁、杨柳、施隋靖、李秋娟、陈汝、孙腾、朱旭营、徐伟、王春利、王刚、熊文泽、张亚彬、牛蕴。V
GB/T41261—2022/IEC62682.2014目的
本文件针对过程工业报警系统的开发、设计、安装和管理。报警管理包括报警系统全生命周期中的数个工作流程。本文件定义了开发报警系统的术语和模型，并提出了在全生命周期中有效维护报警系统所推荐的工作流程。
本文件源自ANSI/ISA-18.22009，《过程工业报警系统管理》是一份国际自动化学会（ISA）标准，同时适当参考了行业中制定的其他指导文件。在重大过程事故调查报告中，无效的报警系统常常被认为是造成事故的影响因素。本文件旨在提供一套可以提高过程工业安全性的方法。有效报警系统的相关术语和实践并非在本文件中首次定义。1999年，工程设备和材料用户协会（EEMUA）发布了191版出版物：报警系统设计、管理和采购指南。2003年，化工和制药工业过程控制技术用户协会（NAMUR）发布了工作表NA102：报警管理。在制定本文件过程中，我们尽可能与这些组织和委员会前期工作中所使用的术语和实践保持一致。本文件规定了报警管理和报警系统的相关要求。旨在为以下相关个人和组织提供指导：制造或实施嵌人式报警系统；
制造或实施第三方报警系统软件；b）
设计或安装报警系统；
操作和/或维护报警系统；及
审查或评估报警系统的性能。
组织机构
本文件包括两部分。第一部分是一般性介绍（第1章～第5章），其后（第6章～第18章）是本文件的主体部分。
1范围
1.1适用范围
GB/T41261—2022/IEC62682:2014过程工业报警系统管理
本文件规定了过程工业设施报警系统生命周期管理的一般原则和流程，该报警系统基于可编程电子控制器和基于计算机的人机界面（HMI）技术。它涵盖了所有向操作员发出的报警，包括基本过程控制系统、警报器面板、安全仪表系统、火气系统以及应急响应系统的报警。本文件中的实践方法适用于连续、批量和离散过程。本文件在实施过程中可以存在差异，以满足不同工艺过程的特定需求。除了本文件的要求外，还应遵循政府（如国家、省、市、自治州）制定的过程安全设计、过程安全管理或其他要求。
报警系统的主要功能是将异常工况或设备故障通知操作员，并支持其做出响应。报警系统既涉及基本过程控制系统（BPCS），也涉及安全仪表系统（SIS），每个系统都根据过程状况测量值和逻辑生成报警。图1展示了报警系统报警和响应数据流的概念。报警系统还包括一种通过人机界面向操作员发出报警信息的机制，通常是计算机屏幕或信号面板（光字牌）。报警系统的附加功能是报警和事件日志、报警历史记录，以及生成报警系统的性能指标。其他外部系统可使用报警系统数据。报警系统
报警历史
传感器
最终控制
控制和安全系统
报警系统数据流
高级报督
应用程序
报警日志监控
人机界面
操作员
外部系统
GB/T412612022/IEC62682:2014
包含和排除
1.2.1操作员
本文件范围包括操作员接收和响应报警功能。但操作员管理不在本文件范围中。1.2.2过程传感器和最终控制元件传感器和最终控制元件发出的报警属于本文件范围。过程传感器和最终控制元件在图1中标示为执行报警的设备。过程传感器和最终控制元件的设计和管理不属于本文件范围。1.2.3安全仪表系统
安全仪表系统发出的报警属于本文件范围。安全仪表系统（SIS）在图1中标示为执行报警的设备。安全仪表系统的设计和管理不属于本文件范围。详细信息请参考GB/T21109（所有部分）。通过控制系统提供给操作员的来自火灾探测和保护系统或安保系统的报警和诊断属于本文件范围。火灾探测和保护系统以及安保系统不属于本文件范围1.2.4事件数据
除了报警信号以外，模拟、离散和事件数据的指示和处理均不在本文件范围内。使用报警和事件数据的分析技术也不在本文件范围内。1.2.5报警识别方法
本文件中没有规定必要的报警识别方法。仅列举了数个报警识别方法的实例。1.2.6变更管理
本文件没有规定变更管理程序，但提供了变更管理程序的一些要求和建议。2规范性引用文件
本文件没有规范性引用文件。
3术语和定义及缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
定值报警（阀值报警）absolutealarm报警设定值为某一定值，当超过此定值时发出的报警。3.1.2
确认acknowledge
操作员证实收到报警的动作。
触发状态active
报警处于报警条件为“真”的状态。3.1.4
自适应报警
adaptivealarm
通过算法改变设定值的报警（如：基于比率）。3.1.5
adjustablealarm
可调节报警
操作员设置报警
operator-set alarm
可以由操作员手动更改设定值的报警。3.1.6
高级报警技术
advancedalarming
有助于在特定情况下管理警报的技术集。示例：基于状态的报警技术。
报警alarm
GB/T41261—2022/IEC62682:2014通过声音和/或可视的手段向操作员指示需要及时响应的设备故障、过程偏差或其他异常情况3.1.8
annunciation
alarmannunciation
报警警报
报警系统的功能一
使操作员注意到某个报警。
alarmattribute
报警属性
过程控制系统的报警属性设置。示例：报警设定值。
报警分类alarmclass
具有相同报警管理要求（例如：测试、培训、监视和审查要求）的报警组审查。示例：安全相关报警。
alarmdeadband
报警死区
报警设定值与报警退出值之间的回差。3.1.12
（alarm）filtering
（报警）过滤
根据报警记录的一个给定要素选择需要显示的报警记录的功能。3.1.13
报警泛溢
alarmflood
在此情况下，报警率超过操作员可以有效管理的范围（例如：每10min超过十次报警）。3.1.14
报警组
alarmgroup
具有相关性的一组报警（例如：同一过程单元、过程区域、设备组或者服务）。3
GB/T41261—2022/IEC62682.20143.1.15
alarmhistorian
报警历史
报警记录的长期存储。
alarmlog
报警日志
报警记录的短期存储。
alarmmanagement
报警管理
报警系统管理
alarmsystemmanagement
确定、记录、设计、操作、监视和维护报警系统的流程和实践。3.1.18
报警信息alarmmessage
报警时显示的文本字符串，为操作员提供附加信息（例如：操作员动作）。3.1.19
报警解除延迟
alarm off-delay
去抖动
debounce
过程测量恢复到正常状态至报警解除的时间延迟。3.1.20
alarm on-delay
报警延迟
过程测量达到报警状态到警报发出的时间延迟。3.1.21
alarmphilosophy
报警原则
用于建立设计、实施和维护一个报警系统的基本定义、原则和流程的文件。3.1.22
报警优先级
alarm priority
在报警系统中为各报警分配的相对重要性，以表明需要响应的紧迫性（例如：后果的严重性和允许的响应时间）。
报警率
alarmrate
每位操作员在特定的时间间隔内接收的警报次数。3.1.24
（alarm)record
（报警）记录
记录报警状态变化的一组信息。3.1.25
报警设定值
报警限值
报警触发值
alarm setpoint
alarmlimit
alarm trip point
触发报警的过程变量或离散状态的阈值。3.1.26
（报警）排序
(alarm)sorting
根据报警记录的给定要素，调整报警记录显示顺序的功能。4
报警汇总alarmsummary
报警列表
alarmlist
GB/T41261—2022/IEC62682:2014按所选择信息（例如：日期、时间、优先级和报警类型）列出报警的展示列表。注：报警汇总也可以显示已恢复正常的指示。3.1.28
报警系统
alarmsystem
为应对异常工况，用于生成和处理报警的操作员支持系统。注：报警系统包括操作员，见图1。3.1.29
报警系统要求规范alarmsystemrequirementsspecification规定报警系统设计详细要求的文件。3.1.30
报警类型alarmtype
指示报警条件差异的报警属性。示例：过程变量低报警、过程变量高报警或状态偏差报警。3.1.31
警示alert此内容来自标准下载网
通过有声和/或可视方法，提示操作员在时间允许时需要进行评估的设备或工况。3.1.32
allowableresponsetime
允许的响应时间
从报警发出到操作员采取纠正措施以避免发生不良后果之间的最大时间间隔。3.1.33
通告器
annunciator
提示过程条件发生改变的设备或设备组。3.1.34
assessment
将通过监测和附加的定性（凭经验的）测量获得的信息与既定目标和确定的性能指标进行比较。3.1.35
审查audit
包括报警系统性能评价和报警系统管理工作实践效果的综合评估。3.1.36
坏值报警bad-measurementalarm过程测量值超过预期范围时生成的报警（例如：4mA～20mA信号，如果测量值为3.8mA，则发出报警）。
基准benchmark
报警系统的初步审查，专用于识别问题区域，以便制定提升计划。3.1.38
位模式报警bit-patternalarm
当数字信号与预先确定的模式相匹配时生成的报警。5
