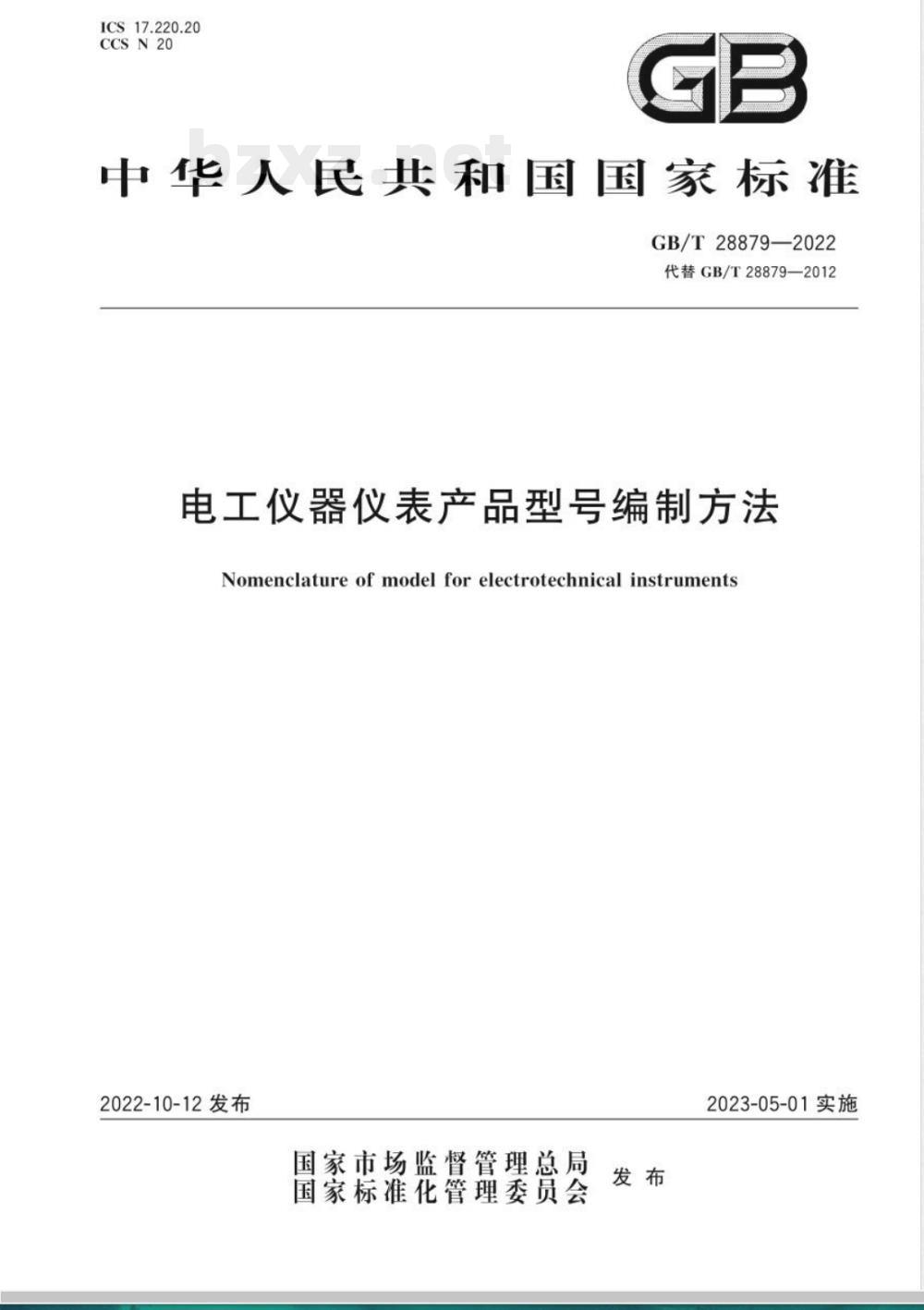

ICS17.220.20
CCSN20
中华人民共和国国家标准
GB/T28879-—2022
代替GB/T28879-—2012
电工仪器仪表产品型号编制方法Nomenclature of model for electrotechnical instruments2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会
2023-05-01实施

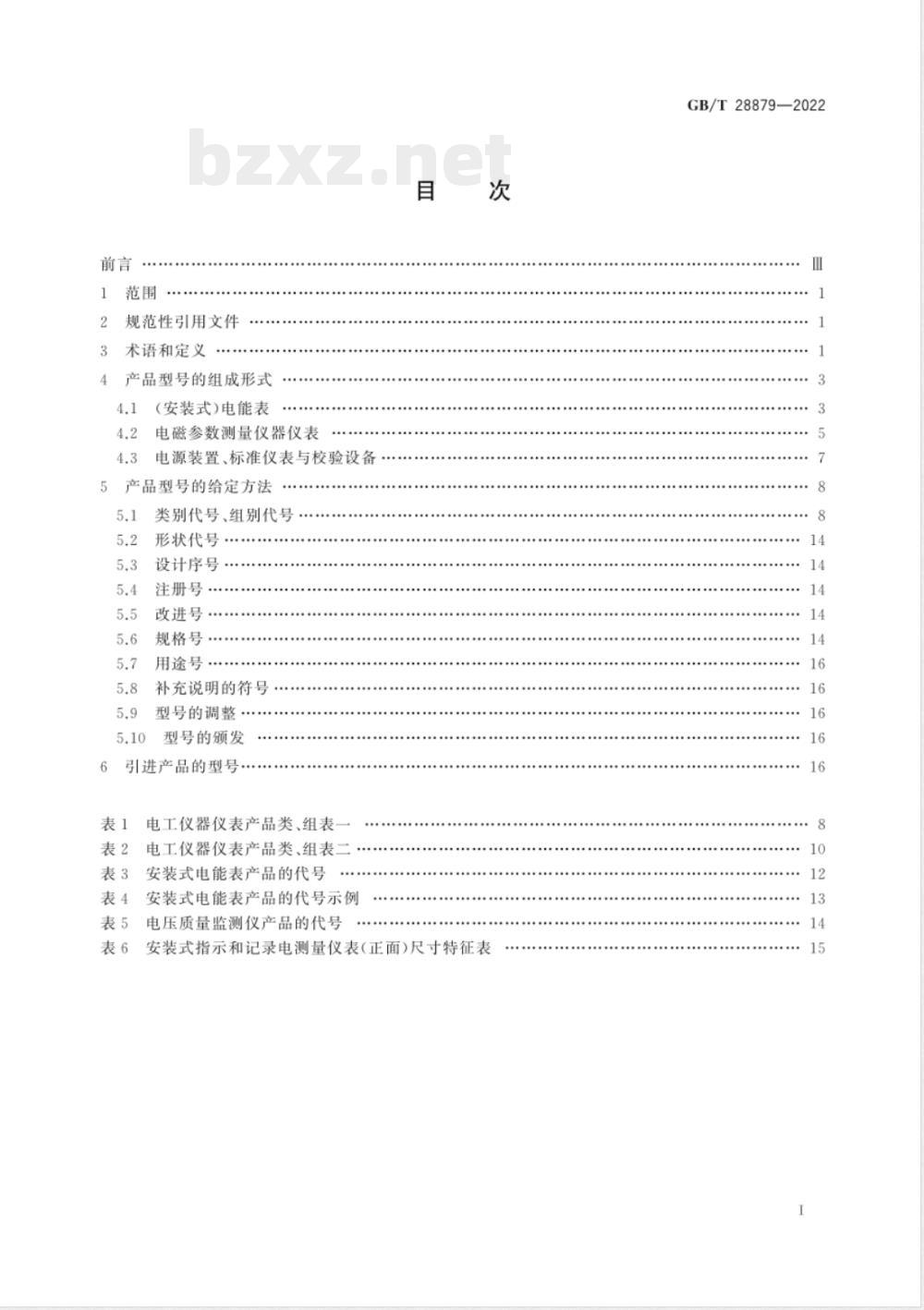

规范性引用文件
术语和定义
产品型号的组成形式
（安装式）电能表
4.2电磁参数测量仪器仪表
4.3电源装置、标准仪表与校验设备5产品型号的给定方法
类别代号、组别代号
形状代号
设计序号
注册号·
改进号
规格号
用途号
补充说明的符号
型号的调整
型号的颁发
引进产品的型号
电工仪器仪表产品类、组表
电工仪器仪表产品类、组表
安装式电能表产品的代号
安装式电能表产品的代号示例
电压质量监测仪产品的代号
安装式指示和记录电测量仪表（正面）尺寸特征表GB/T28879-—2022
GB/T28879—2022

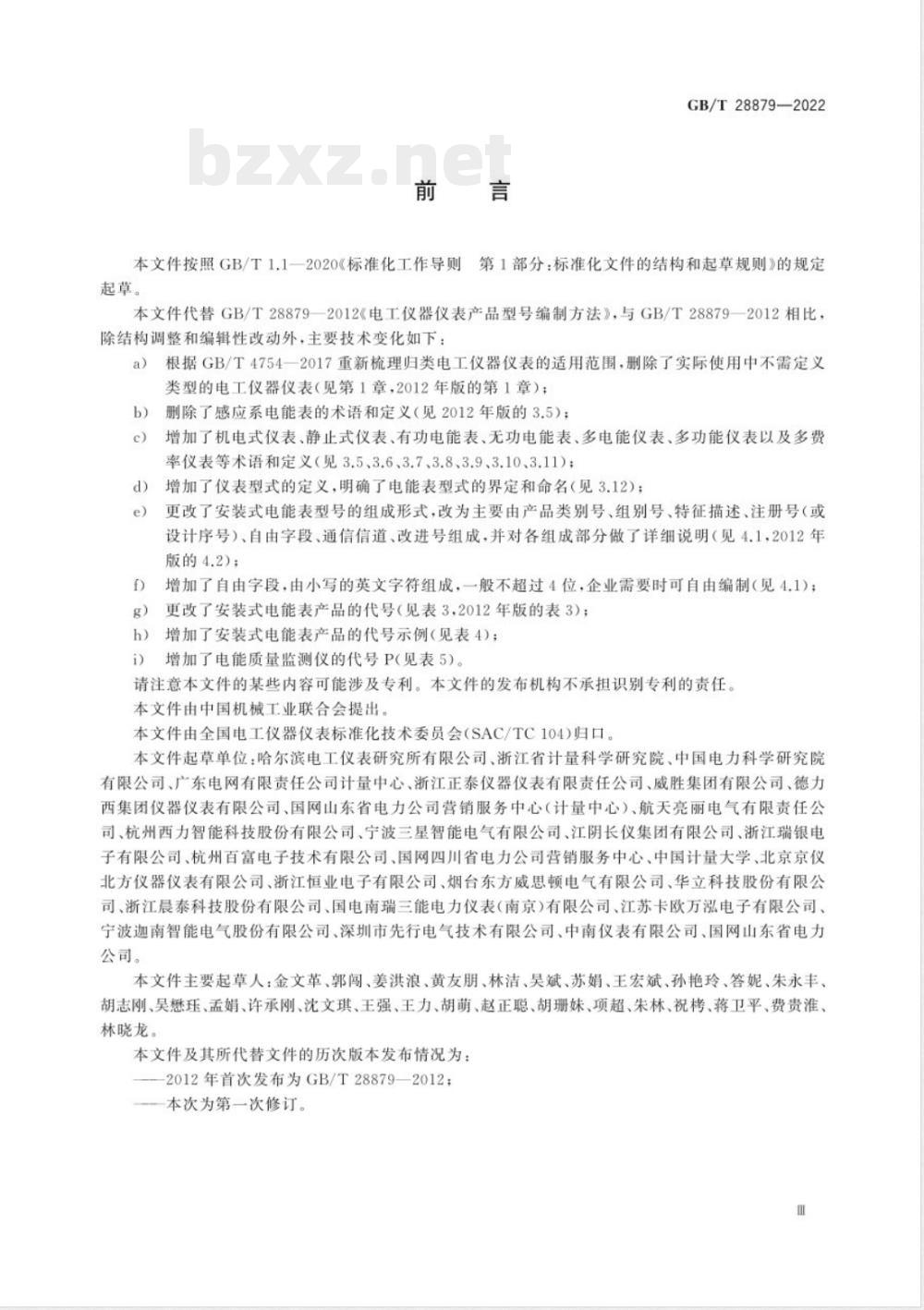

第1部分：标准化文件的结构和起草规则》的规定本文件按照GB/T1.1—2020标准化工作导则起草。
本文件代替GB/T288792012《电工仪器仪表产品型号编制方法》，与GB/T28879—2012相比，除结构调整和编辑性改动外，主要技术变化如下：a)
根据GB/T4754一2017重新梳理归类电工仪器仪表的适用范围，制除了实际使用中不需定义类型的电工仪器仪表（见第1章，2012年版的第1章）：b)
删除了感应系电能表的术语和定支（见2012年版的3.5）e
增加了机电式仪表、静止式仪表、有功电能表、无功电能表、多电能仪表、多功能仪表以及多费率仪表等术语和定义（见3.5、3.6.3.7、3.8、3.9、3.10、3.11)；增加了仪表型式的定义，明确了电能表型式的界定和命名（见3.12)：d)
更改了安装式电能表型号的组成形式，改为主要由产品类别号、组别号、特征描述、注册号（或设计序号）、自由字段、通信信道、改进号组成，并对各组成部分做了详细说明（见4.12012年版的4.2）：
增加了自由字段，由小写的英文字符组成，一般不超过4位，企业需要时可自由编制（见4.1）；更改了安装式电能表产品的代号（见表3，2012年版的表3）；g)
增加了安装式电能表产品的代号示例（见表4）：h)
增加了电能质量监测仪的代号P（见表5）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出，本文件由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口本文件起草单位：哈尔滨电工仪表研究所有限公司、浙江省计量科学研究院、中国电力科学研究院有限公司、广东电网有限责任公司计量中心、浙江正泰仪器仪表有限责任公司、威胜集团有限公司、德力西集团仪器仪表有限公司、国网山东省电力公司营销服务中心（计量中心）、航天亮丽电气有限责任公司、杭州西力智能科技股份有限公司、宁波三星智能电气有限公司、江阴长仪集团有限公司、江瑞银电子有限公司、杭州百富电子技术有限公司、国网四川省电力公司营销服务中心、中国计量大学，北京京仪北方仪器仪表有限公司、浙江恒业电子有限公司、烟台东方威思顿电气有限公司、华立科技股份有限公司、浙江晨泰科技股份有限公司、国电南瑞三能电力仪表（南京）有限公司、江苏卡欧万泓电子有限公司、宁波迦南智能电气股份有限公司、深圳市先行电气技术有限公司、中南仪表有限公司、国网山东省电力公司。
本文件主要起草人：金文革、郭闯、姜洪浪、黄友朋、林洁、吴斌、苏娟、王宏斌、孙艳玲、答妮、朱永丰、胡志刚、吴懋珏、盂娟、许承刚、沈文琪、王强、王力、胡萌、赵正聪、胡珊妹、项超、朱林、祝拷、蒋卫平、费贵准、林晓龙。
本文件及其所代替文件的历次版本发布情况为：-2012年首次发布为GB/T28879—2012：—本次为第一次修订。
1范围
电工仪器仪表产品型号编制方法GB/T28879-—2022
本文件规定了电工仪器仪表产品（以下简称产品）型号的编制方法，并给出了有关示例。本文件适用于GB/T4754一2017中C4012\电工仪器仪表制造\和C4016\供应用仪器仪表制造”的下列产品的型号编制：
电能表：
一一用于电压、电流、电阻、功率等电磁量的测量、计量、采集、监测、分析、处理、检验与控制用仪器仪表及系统
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
2安装式指示和记录电测量仪表的尺寸GB/T1242
GB/T2900.772008电工术语
手电工电子测量和仪器仪表
［IEC60050300-311).2001.IDT
GB/T2900.792008电工术语
［IEC60050(300-313)：2001.IDT]GB/T2900.89—2012
电工术语
[IEC60050（300-312)：2001.IDTGB/T47542017
第1部分：测量的通用术语
电工电子测量和仪器仪表
第3部分：电测量仪器仪表的类型第2部分：电测量的通用术语
电工电子测量和仪器仪表
国民经济行业分类
GB/T17215.211一2021电测量设备（交流）通用要求、试验和试验条件第11部分：测量设备JJF1051—2009
计量器具命名与分类编码
3术语和定义
GB/T2900.77—2008.GB/T2900.792008.GB/T2900.892012.GB/T17215.2112021界定的以及下列术语和定义适用于本文件3.1
电测量仪器仪表electricalmeasuringinstrument用电工或电子方法对电量或非电量测量的仪器仪表。［来源：GB/T2900.77-—2008.311-03-04]3.2
（测量）标准
(measurement)standard
以给定的不确定度用于定义、物理上体现、保存或复现一量的单位、或其倍数、分数（例如标准电阻），或一个量的已知值（例如标准电池）的实物量具、测量仪器仪表、参考物质或测量系统。［来源：GB/T2900.77-2008311-04-01]1
GB/T28879—2022
数字（测量）仪表
digital(measuring)instrument数字显示仪表digitalindicatinginstrument以数字方式显示或输出的测量仪器仪表注：该术语与仪表的标示值表示方式有关，与仪表的工作原理无关［来源：GB/T2900.892012.312-02-10]3.4
（电测量）变送器
(electricalmeasuring)transducer为了测量目的将交流被测量转换为直流电流、直流电压或数字信号的装置。［来源：GB/T2900.79—2008.313-03-01]3.5
机电式仪表
electromechanicalmeter
由固定线圈中的电流与导电的可动单元（一般为圆盘）中的感应电流相互作用，使其产生与被测电能成比例转动的仪表
［来源：GB/T17215.211—2021.3.1.1]3.6
静止式仪表
staticmeter
由电流和电压作用于固态（电子）单元而产生与被测电能成比例输出的仪表［来源：GB/T17215.211—2021.3.1.2]3.7
有功电能表
(active)energymeter
瓦特-小时表
watt-hourmeter
通过有功功率对时间积分来测量有功电能的仪表。［来源：GB/T17215.211—2021.3.1.3]3.8
无功电能表
reactive energy meter
var-hourmeter
乏-小时表
通过无功功率对时间积分来测量无功电能的仪表。［来源：GB/T17215.2112021.3.1.4]3.9
multi-energymeter
多电能仪表
在一个单独的外壳内，测量两种或两种以上形式电能（有功电能、无功电能、视在电能）的仪表。［来源：GB/T17215.211—2021.3.1.5]3.10
multi-functionmeter
多功能仪表
在一个单独的外壳内，包含在有功电能表和无功电能表的标准中描述的电能测量功能以外的其他功能的仪表。
注：多功能仪表可包括：最大需量指示器、时间开关、纹波控制或无线电接收器、脉冲输出、功率监测功能、电能质量功能、输人-输出控制功能、通信功能等，［来源：GB/T17215.2112021.3.1.6]3.11
multi-ratemeter
多费率仪表
具有数个寄存器的仪表，每个寄存器按费率表的定义记录电能。2
注：费率表可保持在仪表中，基于时间基准或消费基准工作，或可通过外部控制信号工作[来源：GB/T17215.211-—2021.3.1.7]3.12
metertype
仪表型式
用于规定由一个制造商制造的仪表特定设计。对于机电式仪表，每一型式具有：相似的计量性能；
确定上述性能的部件具有相同一致的结构；最大电流与转折电流的比值相同；GB/T28879-—2022
在转折电流下电流线圈有相同的安匝数，在标称电压下电压线圈有相同的每伏匝数注1：同一型式可有几个转折电流值和标称电压值注2：同一型式的每个仪表转子的基本转速，其最高值与最低值的比例不宜超出1.5。注3：仪表由制造商用一组或多组字每或数字，或用字每和数字的组合来标识。每一型式仅有一个标识。注4：型式由用于型式试验的样表来代表，其特性值（转折电流和标称电压）从制造商所提供表格中的给定值中选取。
注5：由安数导出的匝数不是整数时，转折电流值与线圈匝数的乘积可不同于代表该型式的样表的数值，为了有一个整数距，可选择与之相近的数值，靠上或靠下都可。仅出于同样原因，电压线阔的每伏匝数也可不同，但不超过代表该型式的样机的20%，对于静止式仪表，每一型式具有：相似的计量性能；
确定上述性能的部件具有相同一致的结构。注6：同一型式可有儿个转折电流值和标称电压值注7：仪表由制造商用一组或多组字母或数字，或用字母和数字的组合来标识。每一型式仅有一个标识。注8：型式由用于型式试验的样表代表，其特性值（最小电流、转折电流、最大电流和标称电压）从制造商提供表格中的给定值中选取。
【来源：GB/T17215.211—2021,3.1.13]4产品型号的组成形式
4.1（安装式）电能表
电能表型号由产品类别号、组别号、特征描述、注册号（或设计序号）、自由字段、通信信道、改进号组成。
GB/T28879—2022
说明：
类别号：不可缺省，对应“电能表”；第一组别号：不可缺省，表示测量模式第二组别号：不可缺省，表示测量原理；改进号
分隔符
通信信道
连接符
自由字段
注册号（设计序号）
特征描述
第二组别号
-第一组别号
类别号
特征描述：需要时采用，包括功能、结构、安装方式等需要强调的特征，可以多选：注册号：不可缺省，由型号注册管理部门给出，原则上不超过4位数字：如果产品是统一设计的，采用设计序号；
自由字段：需要时采用由小写英文字母组成，一般不超过4位，由用户与制造企业协商给定，需在使用说明书中说明自有字段的含义；通信信道：需要时采用，所有需要强调的通信方式统一放在连接符““后。其中，RS-485通信信道代号，在型号中省略：
改进号：需要时采用.用分隔符“/”进行分隔，以小写英文字母表示，按照英文字母表顺序排列。示例1：
改进号
分隔符
通信信道
连接符
自由字段
注册号（设计序号）
一特征描述
-第二组别号
第一组别号
类别号
示例2：
4.2电磁参数测量仪器仪表
4.2.1指示和记录电测量仪表
一改进号
分隔符
通信信道
连接符
自由字段
GB/T28879—2022
注册号（设计序号）
特征描述
第二组别号
第一组别号
-类别号
安装式指示和记录电测量仪表的产品型号由仪表形状第一位代号（正面尺寸A，×A）、仪表形状第二位代号（外壳形状）、组别号、设计序号、改进号、连接符及用途号组成，见示例1。便携式指示和记录电测量仪表没有形状代号，见示例2.用途号
连接符
改进号
设计序号下载标准就来标准下载网
-组别号
仪表形状第二位代号
仪表形状第一位代号
示例1：
连接荐
设计序号
磁电系
仪表外壳形状I形
仅表正面尺寸120×120
GB/T28879—2022
示例2：
4.2.2数字仪表
有功功率
连接符
设计序号
电动系
数字仪表的产品型号由产品类别号、组别号、注册号及分隔符“/”企业补充标志组成。安装式数字仪表的企业补充标志中应有仪表形状第一位代号（正面尺寸A×A，）、仪表形状第二位代号（外壳形状）
示例：
4.2.3电压质量监测仪
（企业补充标志）
备案的企业补充标志
分隔符
注册号
组别号
类别号
/（企业补充标志）
注册号
电流表
数字仪表
电压质量监测仪的产品型号由监测仪代号、组别号、注册号、连接符、被监测的额定电压及分隔符“”、安装方式代号组成。
安装方式代号
分隔符
被监测的额定电压
连接符
注册号
组别号
监测仪代号
