【QC汽车标准】 汽车高压气体放电灯用电子镇流器

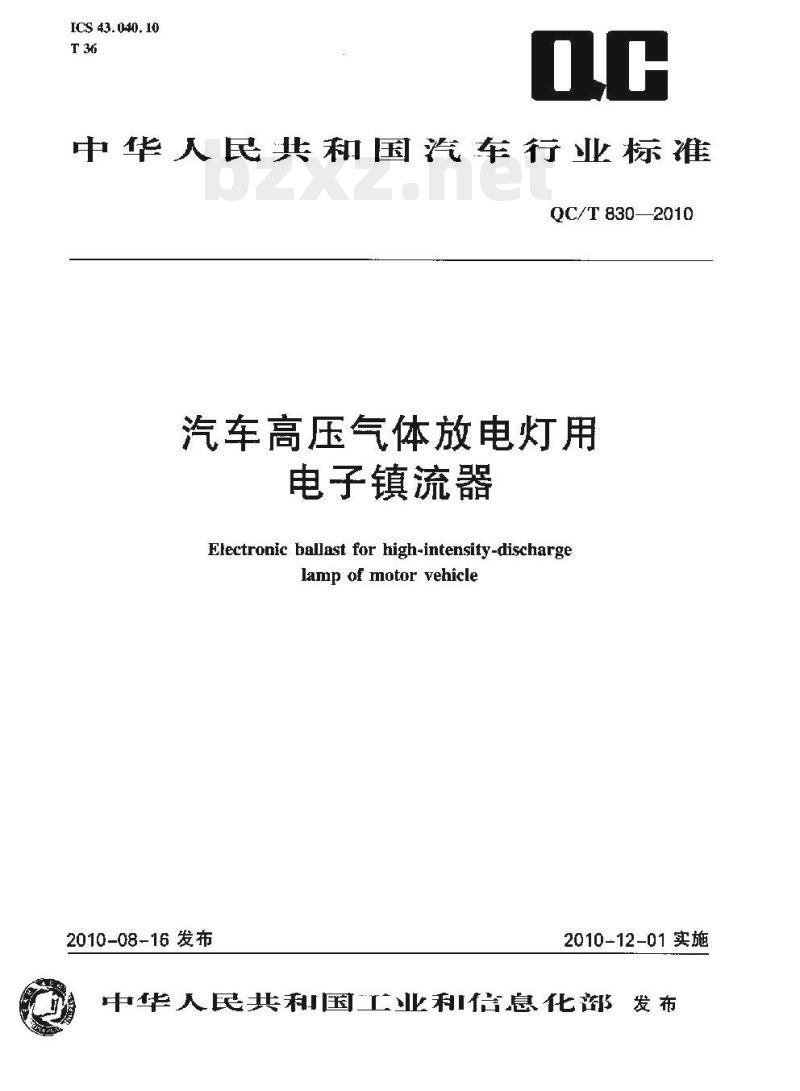

ICS 43. 040. 10
中华民共和国汽车行业标准
QC/T 830—2010
汽车高压气体放电灯用
电子镇流器
Electronie ballast for high-intensity-dischargelampof motoryehicle
2010-08-16发布
2010-12-01实施
中华人民共利国业科利倍息化发布-YYKANYKACa-

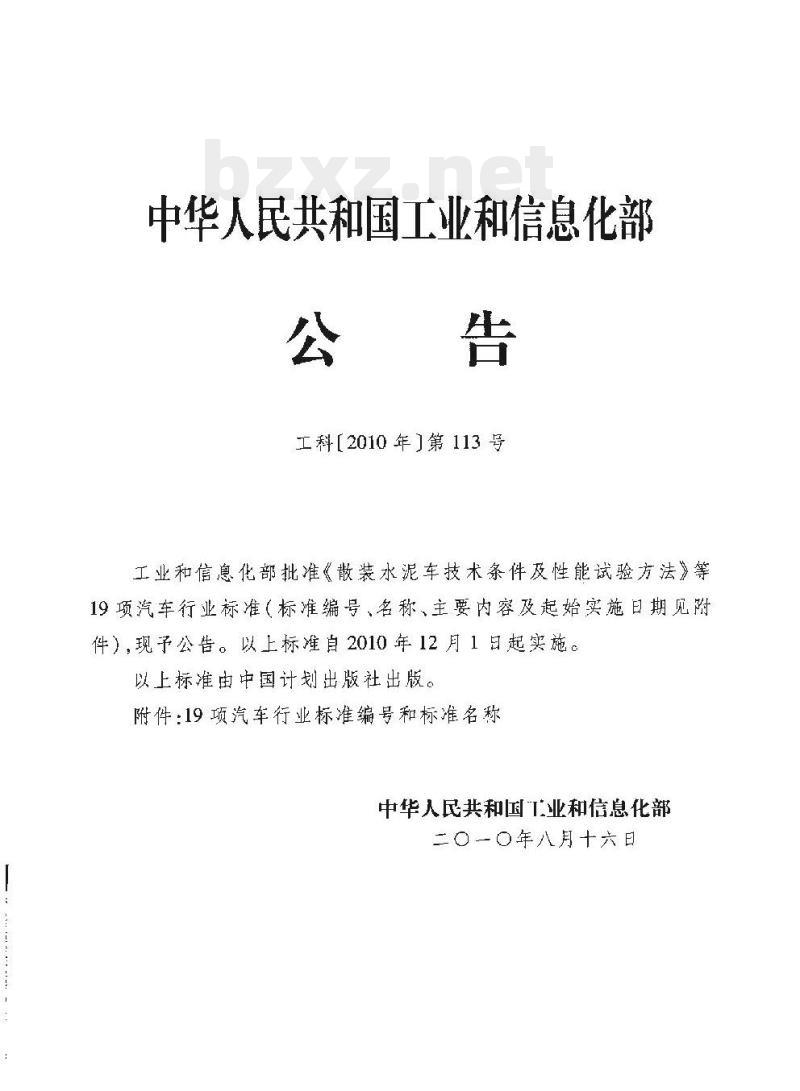

中华人民共和国工业和信息化部公告
工科【2010年］第113号
工业和信息化部批准《散装水泥车技术条件及性能试验方法》等19项汽车行业标准（标难编号、名称、主要内容及起始实施日期见附件），现予公告。以上标准自2010年12月1日起实施。以上标准由中国计划出版社出版。附件：19项汽车行业标准编号和标准名称中华人民共和国广业和信息化部二〇－〇年八月十六臣

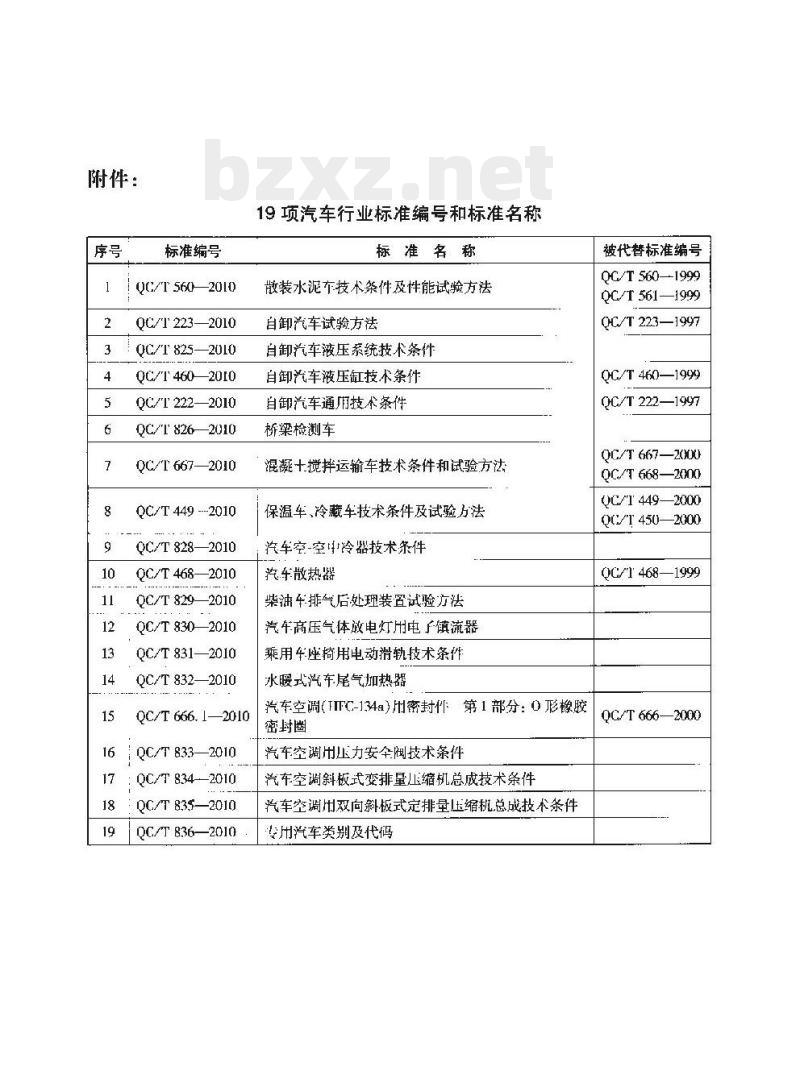

附件：
标准编号
QG/T 560—2010
QC/T 223—2010
QC/T 825-2010
QC/T 4602010
QC/T 2222010
QC/T 8262010
QC/T 667-2010
QC/T 449 ---2010
QC/T 8282010
QC/T 4682010
QC/T 8292010
QC/T 8302010
QC/T 831—2010
QC/T 8322010
QC/T 666. 1—2010
QC/T 833—2010
: QC/T 834-2010
QC/T83S—2010
DC/T 836—2010
19项汽车行业标准编号和标准名称标准名称
散装水泥车技术条件及性能试验方法自卸汽车试验方法
自卸汽车液压系统技术条件
自卸汽车液压缸技术条件
自卸汽车通门技术条件
桥梁检测车
混凝十搅拌运输车技术条件和试验方法保温车、冷藏车技术条件及试验方法汽车空-空中冷器技术条件
汽车散热器
柴油车排气后处理装置试验方法汽车高压气体放电灯用电了镇流器乘用车座椅用电动滑轨技术条件水暖式汽车尾气加热器
汽车空调(TIFC-134a)用密封件：第1部分：0形橡胶密封圈
汽车空调用压力安伞阀技术条件汽车空调斜板式变排量压缩机总成技术条件汽车空调用双向斜板式定排量压缩机总成技术条件专用汽车类别及代码
YYKANIKAa-
被代替标准编号
QC/T 560-1999
QC/T561—1999
OC/T 223—1997
QC/T 460—1999
QC/T 222—1997
QG/T 667—2000
QC/T 668—2000
QC/T 449-2000
QG/T 450—2000
QC/T 468—1999
OC/T 666—2000

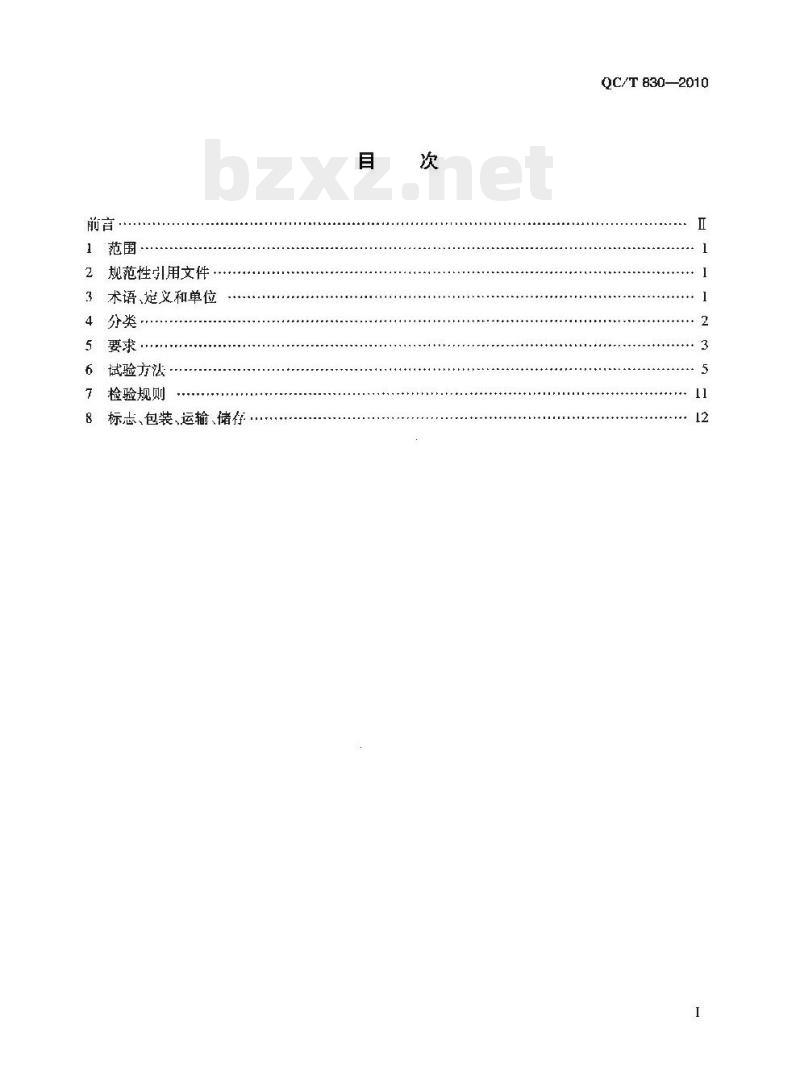

规范性引用文件
术语、定义和单位
试验方法
检验规则
标志、包装、运输、储存
OC/T 830—2010
QC/T830—2010
本标准技本指标参照国际者名汽车制造厂商相关标准及技术文件，试验方法采用有关国家标准。
本标准出全国汽车标推化技术委员会提出并归几。本标准起节单位：上海大众汽车有限公司、科博达技术有限公司本标准主要起节人:王顺兴、郑志红,柯桂华、于爱平于之训、顾海滨。YYKANYKAca
１范围
汽车高压气体放电灯用
电子镇流器
QC/T830-2010
本标准规定了汽车高压气体电灯（以下简称放电灯用电子镇流器的分类.要求、试验方法检验规则和标志、包装、运输、储存本标准适用于各类汽车高压气体放电灯用电子镇流器（以卜简称镇流器）2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用丁本标准，然而，鼓扇根据本标准达成协议的各方研究是否可使用这些义件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。CB/T2423.4电工电子产品环境试验第2部分：试验方法试验Dh：交变凝热（12h+12h循环）CB/T2423.5电工电了产品环境试验第2部分：试验方法试验Fa和导则：冲击GB/T2423.8电工电子产品环境试验第2部分：试验方法试验Fd：白由跌落GR/T2424.22电工电子产品基本环境试验规程温度（低温、高温）和振动（正弦）综合试验导则GB/T10485道路车辆外部照明和光信倍号装置环境耐久性GB15766.1道路机动车辆灯泡尺寸、光电性能要求CB18655一2002用于保护车载接收机的无线电骚扰特性的限值和测量方法CB/T19951：2005道路车辆静电放电产牛的电骚扰试验方法CB/T21437.2道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导OC/T 417.1一2001车门电线束插接器第1部分：定义,试验方法和一般性能要求(汽车部分)IS011452-2道路车辆窄带辐射电磁能引起的电磁干扰部件试验方法第2部分：吸波室[S011452-4道路辆窄辐射电磁能起的电磁于扰部件试验方法第4部分：大电流注人(BCI)
3术语,定义和单位
下列术语和定义适用于本标谁，3.1
electronic ballast
电子镇蔬器
只有直流/交流转换及控制功能，为气体放电灯提供电压的电子装置，3.2
点火装置
ignitor
QC/T B30—2010
用于点燃气体放电光源电弧的一种电子控制装置：3.3
点火电压ignitianvoltage
将处丁熄灭状态下的气体放电灯点燃的镇流器输人电压。3.4
最低点火电压lowestignitionvoltage将处于熄灭状态下的气体电灯点燃的镇流器最小输入电压。3.5
最高点火电压highest ignition voltage将处于熄灭状态下的气体放电灯点燃的镇流器最大输人屯压。3.6
最低工作电压loweistoperationvoltage逐渐降低镇流器的输入电压，电灯从点燃状态至熄灭前的临界工作电压。3.7
般高工作电压highest operation voltage逐渐升高镇流器的输人电压，放电灯从点燃状态全熄灭前的临界I作电压。3.8
稳态stabilization
放电灯点燃后，镇流器输出功率趋于稳定后的状态3.9
紧急运行状态emergency operation车载蓄电池电能接近耗尽时（工作电为最低工作电压），为延长发光时间，镇流器降低输出功率的运行方式，
4分类
镇流器按点火装置的集成方式分为D1,D2两类。4.1DI类（不含点火装置的镇流器,见图1）:点火装置与灯集成,镇流器独立。输出电源线
输入电源线
镇流器
（不含点火装登）
点火线
图1D1类镇流器
点火装置
4.22类（含点火装置的镇流器，见图2）：点火装置与镇流器集成。2
YYKANYKACa
5要求
输人电源线
5.1产品图样和技术文件
镇流器
含点火装置)
输山电源线
图2D2类镇流器
镇流器应按规定程序批准的产品图样和技术文件制造。5.2工作环境条件
温度范围：-40%～+105℃，相对湿度不人丁95%，气86kPa~106kPa，5.3性能参数
镇流器性能参数见表1的规定。
作心正
范围（灯
点燃后）
9v~17V6V~18V
18V-34V12V~36V
外观及安装尺寸bzxz.net
最低点火
电玉与
低工作电
压之差
最高工作
电压与最
性能参数
点燃至
稳态输出
高点火电
功率耐限
乐之蔡
效率(
作电压
范围内）
35W±3W
35W±3#
5.4.1目测检查镇流器外观.表面不应有损伤、裂缝，变形等缺陷。5.4.2插接件应接触可靠，无松动现象。5.4.3外形及安装尺应符设计图样要求5.5线束及插接件
最小辙出
开路点火
QC/T830—2010
最小输出
点燃电压
紧急运行
状态下的
输出功率
28W±2W
5.5.1线束长度不得超过2m，应具有良好的屏蔽及防水功能，经拉力试验后无损伤。允许最大电流10A,额定1.作条件下的电压降不大0.1V/ml：5.5.2D1类输IF电源线束应能承受2kV电压，D2类输出电源线束应能承受35kV电压，不得出现击穿现象。
5.5.3插接件应符合QC/T417.1—2001中4.7的相关规定。5.6耐异常电源电压
5.6.1 反向电±：
镇流器应能承受14V（12V）、28V(24V）反向电压1min。试验后性能参数应满足5.3的要求：5.6.2 过电压;
5.6.2.1长时过电压：
镇流器在85C条件下，应能承受17V（12V）34V(24V）过电HIh，试验后性能参数应满足5.33
QC/T 830—2010
的要求。
5.6.2.2短时过电压：
镇流器应能承受26V(12V）52V(24V)过电压1rmin，试验后性能参数应满足5.3的要求。5.6.3短路：
在持续1min短路试验时，镇流器应在0.5s内停止工作。试验后性能参数应满足5.3的要求。5.6.4断路：
在断路试验时镇流器应在0.5s内停止工作。试验后性能参数应满足5.3的要求，5.6.5电压波动：
5.6.5.1叠加交流电：
镇流器在叠加交流电试验过程中放电灯应正常「作。试验后性能参数应满足5.3的要求。5.6.5.2电压扰动复位：
镇流器经电压抗动复位试验后性能参数应满足5.3的要求。5.7绝缘耐压
镇流器应能承受500V50Hz~60Hz的交流电压，持续时间0s，不得出现击穿和电弧，绝缘电阻应大于10MQ。试验后性能参数应满足5.3的要求，5.8 耐温度性能
5.8.1储存温度：
镇流器在+120、-40℃情存温度下分别保持48h.试验后性能参数应满足5.3的要求，5.8.21作温度：
镇流器在+105℃、-40℃1作温度下分别保持24h，试验后性能参数应满匙5.3的要求。5.8.3温度冲击：
镇流器经温度冲击试验后性能参数应满足5.3的要求。5.8.4湿热循环：
镇流器经湿热循环试验后性能参数应满足5.3的要求。5.9气密性
镇流器在气密性试验过程中,水槽中不产生气泡。5.10机械冲击
镇流器经机械冲击试验后性能参数应满足5.3的要求。5.11随机振动
镇流器经随机振动试验后性能参数应满足5.3的要求。5.12白山跌落
镇流器经三个轴向各一次白山跌落,试验后性能参数应满足5.3的要求。5.13化学试剂
镇流器经化学试剂试验后外壳表面无腐蚀迹象。5.14盐雾
镇流器经240h盐雾试验后，不允许产牛影响功能的锈蚀，性能参数应满是5.3的要求。5.15电磁兼容性
YYKANYKAca
5.15.1电磁扰性：
5.15.1.1传导发射：
传导下扰限值应符合G1865.5—2002中4级要求，5.15.1.2辐射发射：
辐射干扰限值应符合GB18655-~-2002中3级要求，5.15.2电磁抗扰性：
5.15.2.1传导抗度：
QC/T 830—2010
按CB/T21437.2的规定对镇流器进行试验等级IV的传导抗扰度试验，试验脉冲及试验后功能状态见表2的规定，
2试验脉冲及功能状态
试验脉冲
功能状态
5.15.2.2辆射抗扰度
对镇流器进行辐射抗扰度试验后应符合功能状态A。5.15.3抗静电放电：
镇流器在放电电压±8kV以下试验时应符合功能状态A；超过±kY时，应符合功能状态C。5.16耐久性
镇流器经3000h耐久性试验后性能参数应满足5.3的要求。6试验方法
6.1试验条件
6.1.1环境温度为23℃±5℃。
6.1.2电压表、电流表精度应不低于0.2级，稳压电源纹波系数不大于0.1%，功率计应不低丁0.5级6.1.3试验电压为13.5V(12V）27V(24V)。6.1.4负载：高压气体放电灯应符合CB15766.1的相关规定。6.2线束及插接件试验
6.2.1线束在沿插接件插的水平方向施加100V的拉力持续30g6.2.2输出电源线束耐)试验方法：依次在线束的每二根芯线之间施加2kV（D1类）或35kV（D2类），50Hz60Hz的交流电K至少3s，目视无击穿现象，试验后测试线束能否导通，6.2.3按QC/T417.1—2001 中4.7规定的试验方法,检测插接件。6.3性能参数试验
按下列试验顺序和方法测试并计算性能参数：一从零电压开始，缓慢升高电压，直至放电灯点燃。记录实测最低点火电压一从最低点火电压开始，缓慢升高电，直至放电灯熄火。记录熄灭前实测的最高1作电压！一从最高工作电压升始，缓慢降低电压，直至放电灯重新点燃：记录实测最高点火电压一从最高点火电压开始，缓慢降低电压，直至放电灯熄灭。记录熄火前实测的最低工作电压5
QC/T 830-2010
一分别计算最低点火电压与最低工作电压差值、最高1.作电压与最高点火电压差值一在标称电压下将放电灯点燃.用功率计，秒表监测点燃至稳态输出功率时限。一在标称电压下将放电灯点燃，进入稳态后，记录输入电压Vm电流1m，输出功率Pcm;计算效率:n =Pm/(VmIn):
一·用带高压差分探头的示波器测量I川类输出端最小开路点火电压、D2类输出端最小输出点燃电压，
一一在标称电压下将放电灯点燃，进人稳态后，缓慢降低电压最低工作电压，进入紧急运行状态,记录输出功率。，
6.4耐异带电源电试验
6.4.1反向电K试验：
对镇流器施加反向电压，输山端带负载。接通1min后断开，恢复正向连接，测试性能参数。6.4.2过电压试验：
6.4.2.1长时过电压试验：
对镇流器按规定施加电压，在85下连续工作1h。试验后测试性能参数。6.4.2.2短时过电正试验；
对镇流器按规定施加电压，接通电源1min。试验后测试性能参数。6.4.3短路试验：
将镇流器所有输人、输山端子（电源和接地端除外）分别对地、电源短路，持续时间Iminl。每次短路消除后再新供电，测试性能参数：6.4.4断路试验：
将放电灯端电源线束插头拔出，关闭电源。10s后重新插上电源线束插头，接通电源，测试性能参数。
6.4.5电压波动试验：
6.4.5.1叠加交流电压试验：
将可编程电源接人镇流器的输入端,输出13V、振幅P-P值2V(12V)或26V、振幅P-P值4V（24V)的正弦交变电JE：频率50IIz～20kHz扫频类型：三角形、线性、扫频周期1min，持续时间10min。监测试验过程，试验后测试性能参数。6.4.5.2电/扰动复位试验：
将可编程电源接人镇流器输人端，输出电压扰动曲线见图3所示，试验后测试性能参数。6.5绝缘耐压试验
镇流器经湿热循环试验后，室温下保持0.5h，在荐有电绝缘的端广间、在带电绝缘的端了与外壳（具有电传导面）间、在端了与带有塑料壳的电极间分别施加500V，50Hz~60Hz的交流电压.持续时问60s，月视有无击穿现象，测量绝缘电阴：试验后测试性能参数。6.6耐温度试验
6.6.1储存温度试验：
镇流器效人高低温试验箱，温度降至下限储存温度-40℃，保持48h，带温放置2h，擦干表而水滴，温度升至上限储存温度+120℃，保持48h，常温放置2h。试验后测试性能参数。6
YYKANIKACa
