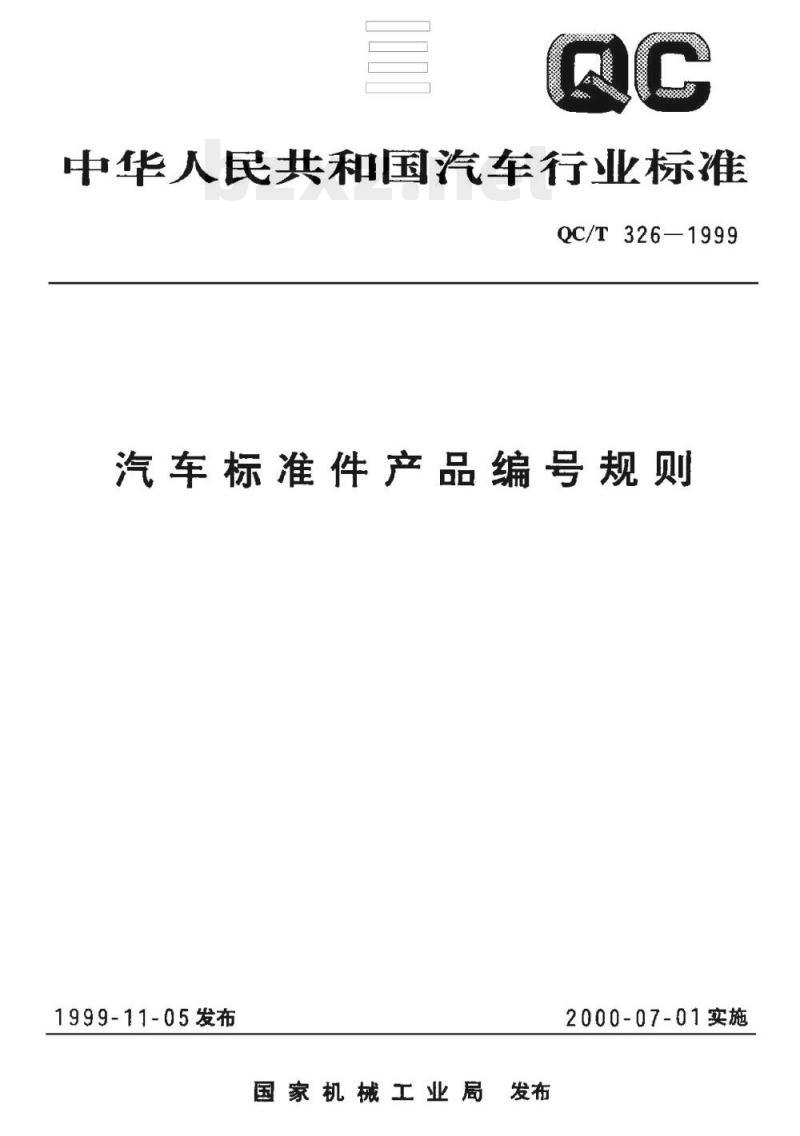

中华人民共和国汽车行业标准
QC/T326—1999
汽车标准件产品编号规则
1999-11-05发布
国家机械工业局发布
2000-07-01实施
QC/T326-1999

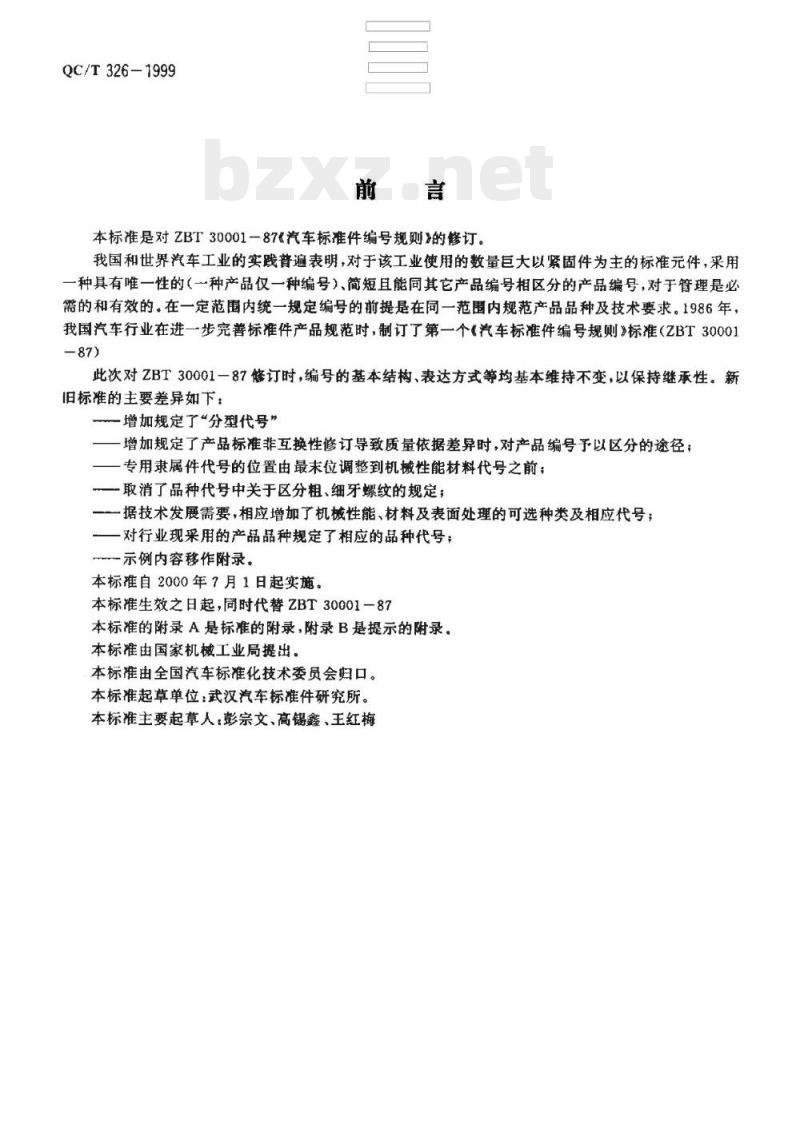

本标准是对ZBT30001一87《汽车标准件编号规则》的修订。我国和世界汽车工业的实践音遍表明，对于该工业使用的数量巨大以紧固件为主的标准元件，采用一种具有唯一性的（一种产品仅一种编号）、简短且能同其它产品编号相区分的产品编号，对于管理是必需的和有效的。在一定范围内统一规定编号的前提是在同一范围内规范产品品种及技术要求。1986年，我国汽车行业在进一步完善标准件产品规范时，制订了第一个《汽车标准件编号规则》标准（ZBT3000187)
此次对ZBT30001一87修订时，编号的基本结构、表达方式等均基本维持不变，以保持继承性。新旧标准的主要差异如下：
增加规定了“分型代号”
一增加规定了产品标准非互换性修订导致质量依据差异时，对产品编号予以区分的途径；一专用隶属件代号的位置由最末位调整到机械性能材料代号之前：一取消了品种代号中关于区分粗、细牙螺纹的规定；一一据技术发展需要，相应增加了机械性能、材料及表面处理的可选种类及相应代号；一对行业现采用的产品品种规定了相应的品种代号，示例内容移作附录。
本标准自2000年7月1日起实施。本标准生效之日起，同时代替ZBT30001一87本标准的附录A是标准的附录，附录B是提示的附录。本标准由国家机械工业局提出。本标准由全国汽车标准化技术委员会归口。本标准起草单位：武汉汽车标准件研究所。本标准主要起草人：彭宗文、高锡鑫、王红梅范围

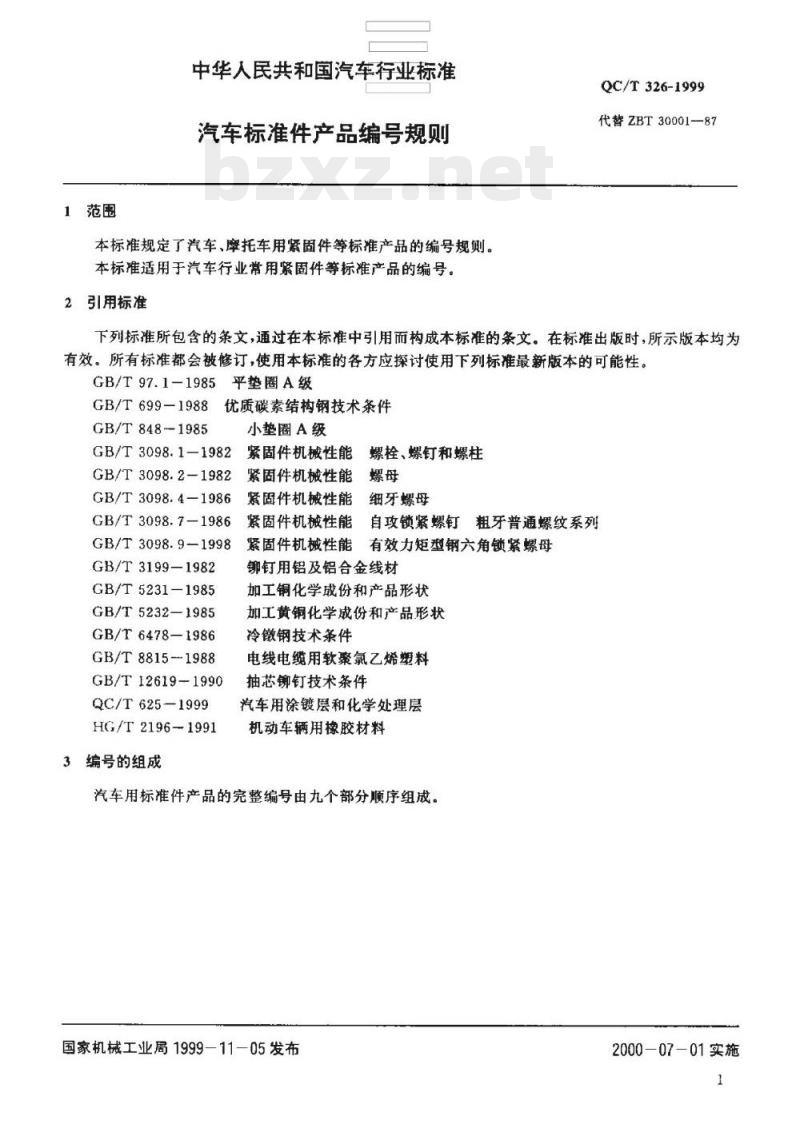

中华人民共和国汽车行业标准
汽车标准件产品编号规则
本标准规定了汽车、摩托车用紧固件等标准产品的编号规则。本标准适用于汽车行业常用紧固件等标准产品的编号。2引用标准
QC/T326-1999
代替ZBT30001-87
下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T97.1-1985平垫圈A级
GB/T699-1988
GB/T848-1985
优质碳素结构钢技术条件
小垫圈A级
GB/T3098.1-1982
GB/T3098.2-1982
GB/T3098.4—1986
GB/T3098.7-1986
GB/T3098.9-1998
GB/T3199-1982
GB/T5231-1985
GB/T5232—1985
GB/T6478-1986
GB/T8815-1988
GB/T12619-1990
QC/T625-1999
HG/T2196-1991
3编号的组成
紧固件机械性能
螺栓、螺钉和螺柱
紧固件机械性能
紧固件机械性能
细牙螺母
紧固件机械性能
紧固件机械性能
自攻锁紧螺钉粗牙普通螺纹系列有效力矩型钢六角锁紧螺母
铆钉用铝及铝合金线材
加工铜化学成份和产品形状
加工黄铜化学成份和产品形状
冷镦钢技术条件
电线电缆用软聚氯乙烯塑料
抽芯铆钉技术条件
汽车用涂镀层和化学处理层
机动车辆用橡胶材料
汽车用标准件产品的完整编号由九个部分顺序组成。国家机械工业局1999—11-05发布2000-07-01实施

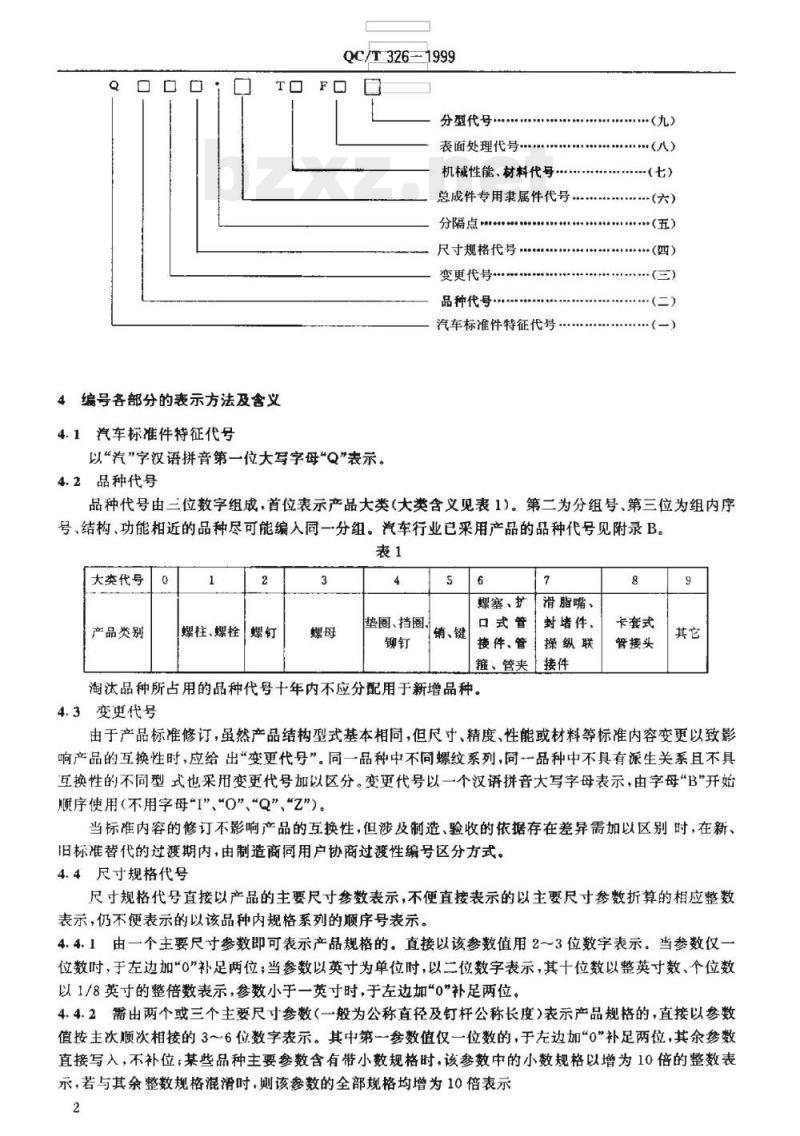

QC/T326-1999
分型代号，
表面处理代号
机械性能、材料代号.
总成件专用隶属件代号：
分隔点·
尺寸规格代号
变更代号
品种代号·
汽车标准件特征代号：
4编号各部分的表示方法及含义
4.1汽车标准件特征代号
以“汽”字汉语拼音第一位大写字每“Q”表示。4.2品种代号
（九）
（八）
·(六）
（五）
(四）
品种代号由二位数字组成，首位表示产品大类（大类含义见表1）。第二为分组号、第三位为组内序号、结构、功能相近的品种尽可能编入同一分组。汽车行业已采用产品的品种代号见附录B。表1
大类代号
产品类别
螺柱、螺栓螺钉
垫圈、挡圈、
销、键
螺塞、扩
口式管
接件、管
滑脂嘴、
封堵件、
操纵联
箍、管夹
淘汰品种所占用的品种代号十年内不应分配用于新增品种。4.3变更代号
卡套式
管接头
由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换性时，应给出“变更代号”。同一品种中不同螺纹系列，同一品种中不具有派生关系且不具互换性的不同型式也采用变更代号加以区分。变更代号以一个汉语拼音大写字母表示，由字母“B\开始顺序使用（不用字母\I”、“O”、“Q”、“Z\）。当标准内容的修订不影响产品的互换性，但涉及制造、验收的依据存在差异需加以区别时，在新、旧标准替代的过渡期内，由制造商同用户协商过渡性编号区分方式。4.4尺寸规格代号
尺寸规格代号直接以产品的主要尺寸参数表示，不便直接表示的以主要尺寸参数折算的相应整数表示，仍不便表示的以该品种内规格系列的顺序号表示。4.4.1由一个主要尺寸参数即可表示产品规格的。直接以该参数值用2～3位数字表示。当参数仅一位数时，于左边加\0\补足两位；当参数以英寸为单位时，以二位数字表示，其十位数以整英寸数、个位数以1/8英寸的整倍数表示，参数小于一英寸时，于左边加“0”补足两位。4.4.2需由两个或三个主要尺寸参数（般为公称直径及钉杆公称长度）表示产品规格的，直接以参数值按主次顺次相接的3～6位数字表示。其中第一参数值仅一位数的，于左边加“0\补足两位，其余参数直接写入，不补位；某些品种主要参数含有带小数规格时，该参数中的小数规格以增为10倍的整数表示，若与其余整数规格混滑时，侧该参数的全部规格均增为10倍表示机械性能及材料代号

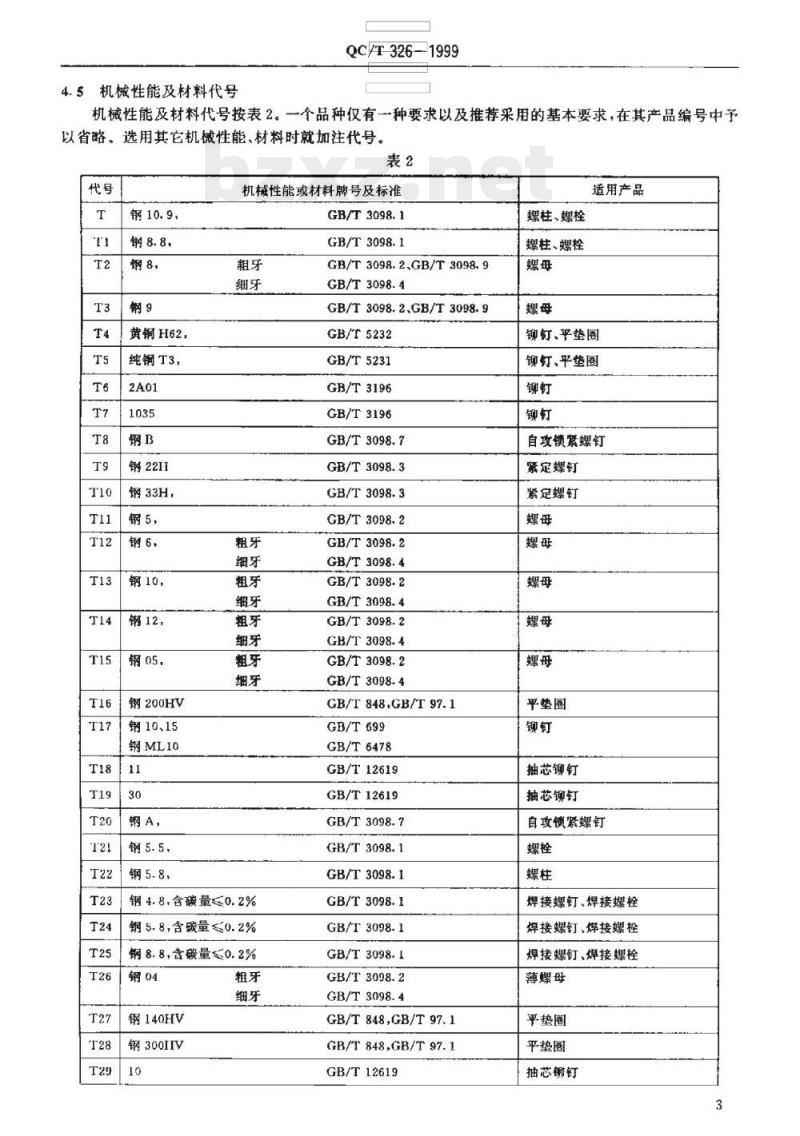

QC/T326-1999
机械性能及材料代号按表2。一个品种仅有一种要求以及推荐采用的基本要求，在其产品编号中予以省略。选用其它机械性能、材料时就加注代号。表2
钢8，
黄铜H62，
纯铜T3，
钢2211
钢33H，
钢5，
钢6，
钢10，
钢12，
钢05，
钢200HV
钢10、15
钢ML10
钢A，
钢5.8，
机械性能或材料牌号及标准
GB/T3098.1
GB/T3098.1
钢4.8.含碳量≤0.2%
钢5.8，含碳量≤0.2%
钢8.8，含碳量≤0.2%
钢140HV
钢300V
GB/T3098.2.GB/T3098.9
GB/T3098.4
GB/T3098.2、GB/T3098.9
GB/T5232
GB/T5231
GB/T3196
GB/T3196
GB/T3098.7
GB/T3098.3
GB/T3098.3
GB/T3098.2
GB/T3098.2
GB/T3098.4
GB/T3098.2
GB/T3098.4
GB/T3098.2
GB/T3098.4
GB/T3098.2
GB/T3098-4
GB/T 848,GB/T 97.1
GB/T699
GB/T6478
GB/T12619
GB/T12619
GB/T3098.7
GB/T3098.1
GB/T3098.1
GB/T3098.1
GB/T3098.1
GB/T3098.1
GB/T3098.2
GB/T3098.4
GB/T 848,GB/T 97.1
GB/T 848.GB/T 97.1
GB/T12619
螺柱、螺栓
螺柱、螺栓
适用产品
铆钉、平垫圈
钉、平望圈
自攻锁紧螺钉
紧定螺钉
紧定螺钉
平垫圈
抽芯铆钉
抽芯铆钉
自攻锁紧螺钉
焊接螺钉、焊接螺栓
焊接螺钉、焊接螺栓
焊接螺钉、焊接螺栓
薄螺母
平垫圈
平垫圈
抽芯钉
不锈钢A2-70
不锈钢A2-50
软聚氣乙烯
硫化橡胶
QC/T326-1999
机械性能或材料牌号及标准
GB/T3098.6
GB/T3098.6
GB/T8815
HG/T2196
*用于自攻螺钉时，机械性能要求由供需双方协商。4.6表面处理代号
适用产品
螺母、螺柱，螺栓（d≤20）*
螺栓(d）20),螺钉8
表面处理按表3。一个品种仅有一种要求以及推荐采用的基本要求，在其产品编号中予以省略。选用其它表面处理时应加注代号。代
表面处理
不处理，钢质件涂油防锈
防蚀磷化
彩虹色钝化
橄榄绿色钝化
黑色钝化
镀锌漂白钝化
高耐蚀性钝化
镀锌彩虹色钝化
涂聚乙稀塑料
防护氧化
锌铝饹涂层
注：*黑色钝化膜的耐蚀性要求由供需双方协商总成件专用隶属件代号
适用产品类型
QC/T625
QC/T625
QC/T625
QC/T625
QC/T625
QC/T625
QC/T625
QC/T625
QC/T625
QC/T625
QC/T625
QC/T625
QC/T625
QC/T625
钢质件
1.外螺纹件，（P<0.5，镀层厚度3μmP=0.5~0.8，镀层厚度5gm）
P>0.8)，镀层厚度8μm
2.内螺纹件，镀层厚度5μm
非螺纹件
非螺纹件
铝质件
车轮螺母、外螺纹件及弹性垫圈组合件钢质件
非螺纹件
车轮螺母、非螺纹件
螺纹件
仅用于某总成件的零件，以该总成件的品种代号加注专用隶属件代号作为该零件的品种代号。隶属件代号以自“1”起的顺序数字表示。书写该零件的完整编号时，隶属件代号置于尺寸规格代号之后.以“，\分隔。
4.8分型代号
以一种结构型式为基础，通过改变局部结构型式或增加新的技术内容所派生出的具有新增或不同功能的品种，其品种代号应与基本品种一致，每种分别给出分型代号。分型代号以一个汉语拼音大写字母表示，由字母\A”开始在同一基本品种范围内顺序使用（不用字母“I”、“O”、“Z”）。必要且合理时.也可采用具有指定含义的字母。
允许制成全螺纹的品种，视为一种分型，分型代号统一采用“Q”。采用预涂胶的产品，其分型号用有关标准规定的胶的分类代号表示。分型代号在采用行业标准和国家标准时具体给定，同类产品的同类分型尽可能采用同一字母作为分型代号，不同类产品的分型在不致混淆的条件下，允许采用相同字母作为分型代号。S编号示例见附录A
A1仅有一个主要尺寸参数的产品QC/T326-1999
附录A
（标准的附录）
产品编号示例
例1：六角法兰面螺母、主要尺寸参数（螺纹规格）为M6、性能等级为9级、表面处理为镀锌彩虹钝化的产品编号为：
Q32006
9级和镀锌彩虹钝化为推荐该品种的基本要求，已省略。Q320为分配给该品种的品种代号。例2：品种、性能等级、表面处理同本条示例1，螺纹规格为M12的产品编号为：Q32012
例3：品种、螺纹规格同本条示例1，性能等级为10级，表面处理为防蚀磷化的产品编号为：Q32006T13F2
例4：品种、螺纹规格、表面处理同本条示例1，性能等级为10级的产品编号为：Q32006T13
例5：孔用弹性挡圈、主要尺寸参数（适用孔径）为12mm、表面处理为氧化的产品编号为：Q43012
Q430为分配给该品种的品种代号。氧化处理为推荐该品种的基本要求，已省略。材料及热处理仅一种要求，编号中不需标出。
例6：品种、公称孔径同本条示例5，表面处理为镀锌彩虹钝化的产品编号为：Q43012F3
例7：品种、表面处理同本条示例5，适用孔径为100的产品编号为：Q430100
例8：扩口式直角管接头体、主要尺寸参数（适用管子外径）为6mm的产品编号为：Q65306
Q653为分配给该品种的品种代号。材料及表面处理仅一种要求，编号中不需标出。例9：扩口式直通管接头体、适用管子外径为6mm的产品编号为：Q655B06
Q655为原分配给该品种的品种代号，此后产品标准曾进行修订，新标准有影响互换性的变更，品种代号改变为Q655B。
例10：方头锥型螺塞，主要尺寸参数（螺纹规格）为NPT1/4的产品编号为：Q614B02
尺寸规格代号按1/4英寸时折合1/8英寸的2借。的产品编号为：
例11:方头锥形螺塞、螺纹规格为NPT12
Q614B14
十位为螺纹规格中的整英寸数，个位为螺纹规格中不足一英寸部份，折合为1/8英寸的4倍。例12：开口挡圈、直径规格为1.2mm的产品编号为：Q43612
例13：品种同上例、直径规格为6mm和12mm的产品编号分别为：Q43660
Q436120
A2有两个主要尺寸参数的产品
QC326-1999
例1：六角头螺栓、螺纹规格为M6、杆长为50mm、性能等级为8.8级、表面处理为镀锌彩虹钝化的产品编号为：
Q150B0650
Q150B为分配给该品种并有过一次影响互换性的标准变更的品种代号。8.8级和镀锌彩虹钝化为该品种的基本要求，已省略
例2：品种、性能等级表面处理同本条示例1,螺纹规格为M4杆长为8mm的产品编号为：Q150B048
例3：品种、规格、性能等级、表面处理同本条例1，指定制成全螺纹的产品编号为：Q150B0650Q
例4：品种、规格、性能等级、表面处理同本条示例1.在螺纹部预涂S”级锁固的产品编号为：Q150B0650S
“S\为对该品种派生的\S”级锁固胶产品给定的“分型号”。例5：十字槽盘头自攻螺钉、螺纹规格为ST3.5、杆长9.5mm，C型末端的产品编号为：Q2713595
例6：品种、螺纹规格、未端型式同上例，杆长为25mm的产品编号为：Q2713525
A3有三个主要尺寸参数和不宜以主要尺寸参数直接表示产品规格的产品例1：簧片螺母、适用自攻螺钉螺纹规格ST4.8、螺母卡人宽度规格为20mm、适用板厚为0.8~1.5mm的产品编专为：
Q39748201
48、20分别表示螺纹规格及其卡入宽度、适用板厚不便直接表示，给定序号为\1”A4多个主要尺寸参数在规格代号中的排序有二个及以二个以上主要尺寸参数的产品，各参数在尺寸规格代号中按主次及习惯排序。A5含专用隶属件的产品
例1C型蜗杆传动式软管环箍、最大夹紧直径为50mm的总成产品编号为：Q67550
例2：上例产品中齿带的品种代号为：Q675.1
最大夹紧直径50mm的齿带零件编号为：Q67550.1
例3：上例产品中蜗杆仅一种规格，其品种代号、零件编号均为Q675.2
齿带、蜗杆均为该总成的专用隶属件。6
QC7T3261999
附录B
（提示的附录）
产品代号表
汽车行业现采用的标准件产品品种代号及变更代号见表B1
品种代
号及变
更代号
采用标准
GB/T902.1—1989
GB/T898—1988
GB/T953-1988
GB/T900-1988
GB/T9047.14-1988
QC/T600-1999
GB/T9074.15-1988
GB/T9074.16-1988
GB/T 9074.17—1988
ISO4014:1988(GB/T5782)
ISO4017:1988(GB/T5783)
ISO8765:1988(GB/T5785)
ISO8676:1988(GB/T5786)
ISO8765:1988(GB/T5785)
ISO8676:1988(GB/T5786)
手工焊用焊接螺柱
双头螺柱
等长双头螺柱
双头螺柱
六角头螺栓和平垫圈组合件
六角头螺栓和锥形弹性垫圈组
六角头螺栓和弹簧垫圈组合件
六角头螺栓和外锯齿锁紧垫圈
组合件
六角头螺栓、弹簧垫圈和平垫
圈组合件
六角头螺栓
两端粗牙普通螺纹
一端粗牙一端细牙普通螺纹
一端粗牙一端较细牙普通螺纹
一端细牙过渡配合一端细牙普
通螺纹
端粗牙过渡配合一端较细牙
普通螺纹
两端粗牙普通螺纹.细杆型
两端细牙普通螺纹.细杆型
一端粗牙过渡配合螺纹一端细
牙普通螺纹
一端粗牙过渡配合螺纹一端较
细牙普通螺纹
粗牙，全螺纹段采用1SO4017
细牙，全螺纹段采用ISO8676
较细牙，全螺纹段采用ISO
品种代
号及变
更代号
采用标准
GB/T 32.1--1988
Q171BGB/T32.3-1988
GB/T32.3-1988
GB/T31.3-1988
GB/T31.3-1988
GB/T29.2-1988
QC/T340-1999
QC/T340-1999
GB/T5788-1986
GB/T16674-1996
GB/T5789-1986
GB/T5790-1986
GB/T798-1988
GB/T14-1988
GB/T35-1988
QC/T598-1999
QC/T599-1999
GB/T6191-1986
ISO7045:1994
(GB/T 818)
QC3261999
六角头头部带孔螺栓
六角头螺杆带孔螺栓
十字槽凹穴六角头螺栓
六角法兰面承面带齿螺栓
六角法兰面带齿螺栓一细牙
六角法兰面螺栓一细杆
六角法兰面螺栓
六角法兰面螺栓一加大系列
六角法兰面螺栓-加大系列-
活节螺柱
大半圆头方颈螺栓
小方头螺栓
承面凸焊螺栓wwW.bzxz.Net
端面凸焊螺栓
内六角花形圆柱头螺钉
十字槽盘头螺钉
粗牙，全螺纹段以SO4017
增加头部占孔
细牙，全螺纹段以ISO8676
增加头部占孔
较细牙，全螺纹段以
ISO8676
增加头部占孔
细牙，全螺纹段以ISO8676
增加螺杆杆部占孔
较细牙，全螺纹段以ISO8676
增加螺杆杆部占孔
较细牙
圆形凸焊点
弧形凸焊点
环形凸焊点
圆形凸焊点
弧形凸焊点
8.8、10.9级
品种代
号及变
更代号
采用标准
GB/T2672-1986
ISO 4762:1997(GB/T70)
GB/T9074.18-1988
GB/T9074.19-1988
GB/T 9074.1-1988
GB/T9074.3-1988
GB/T9074.2--1988
GB/T9074.4—1988
GB/T 9074. 9—1988
GB/T9074.10—1988
ISO7046:1994(GB/T819)
ISO7047:1994(GB/T820)
GB/T2674-1986
GB/T2673-1986
GB/T6564-1986
GB/T6563-1986
GB/T6560-1986
GB/T6561-1986
GB/T6562--1986
GB/T16824.2-1987
GB/T845-1985
QC/T602-1999
GB/T846-1985
GB/T9456-1988
GB/T847-1985
Q3261999
内六角花形盘头螺钉
内六角圆柱头螺钉
十字槽盘头自攻螺钉和平垫圈组合件十字槽盘头自攻螺钉和大垫圈组合件十字槽盘头螺钉和平垫圈组合件十字槽盘头螺钉和弹簧垫圈组合件十字槽盘头螺钉和外锯齿锁紧垫圈组合件
十字槽盘头螺钉、弹簧垫圈和平垫圈组合件
十字槽沉头螺钉和锥形锁紧垫圈组合件
十字槽半沉头螺钉和锥形锁紧垫圈组合件
十字槽沉头螺钉
十字槽半沉头螺钉
内六角花形半沉头螺钉
内六角花形沉头螺钉
内六角花形圆柱头自攻锁紧螺钉六角头自攻锁紧螺钉
十字槽盘头自攻锁紧螺钉
十字槽沉头自攻锁紧螺钉
十字槽半沉头自攻锁紧螺钉
六角法兰面自攻螺钉
十字槽盘头自攻螺钉
十字槽大半圆头自攻螺钉
十字槽沉头自攻螺钉
十字槽凹穴六角头自攻螺钉
十字槽半沉头自攻螺钉
C型末端
F型末端
C型末端
C型末端
F型末端
品种代
号及变
更代号
采用标准
GB/T846-1985
GB/T 71-1985
GB/T 73-1985
ISO4026:1993(GB/T77)
GB/T85-1988
1SO4027:1993(GB/T78)
GB/T950-1986
GB/T9521986
GB/T951-1986
QC/T612-1999
QC/T356-1999
QC/T357-1999
QC/T355-1999
QC/T354-1999
GB/T39-1988
QC/T608-1999
ISO4161:1999(GB/T6177)
QC/T613-1999
QC/T607-1999
ISO7041:1997(GB/T6182)
ISO7040:1997(GB/T889)
ISO7044:1997(GB/T6187)
ISO7042:1997(GB/T6185)
ISO7719:1997(GB/T6184)
ISO7043:1997(GB/T6183)
QC/T326-1999
十字槽沉头自攻螺钉
开槽锥端紧定螺钉
开槽平端紧定螺钉
内六角平端紧定螺钉
方头长圆柱端紧定螺钉
内六角锥端紧定螺钉
十字槽圆头木螺钉
十字槽半沉头木螺钉
十字槽沉头木螺钉
汽车车轮螺母带垫平连接螺母
汽车车轮螺母
汽车车轮螺母
汽车车轮螺母
球面螺母
内螺母
锥面螺母
汽车车轮螺母法兰球面螺母
方螺母
B型板簧螺母
六角法兰面螺母
六角法兰面自排屑螺母
六角螺母和锥形弹性垫圈组合件2型非金属嵌件六角锁紧螺母
1型非金属嵌件六角锁紧螺母
全金属六角法兰面锁紧螺母
2型全金属六角锁紧螺母
1型全金属六角锁紧螺母
非金属嵌件六角法兰面锁紧螺母右旋
F型末端
多扣卡入式
