QC/T788—2018
代替QC/T7882007
汽车踏板装置性能要求及台架试验方法Performance requirements and bench test methods ofmotorvehiclepedaldevice
馆藏文本
仅供参阅
分科举技术文献出版社
属站：std.cm
电话：010-58862936
010-68158435
2018-07-04发布
2019-01-01实施
中华人民共和国工业和信息化部发布
范围·
2规范性引用文件
3术语和定义
4性能要求·
试验相关要求·
试验方法
馆藏文本
仅供参阅
QC/T788-2018
QC/T788—2018

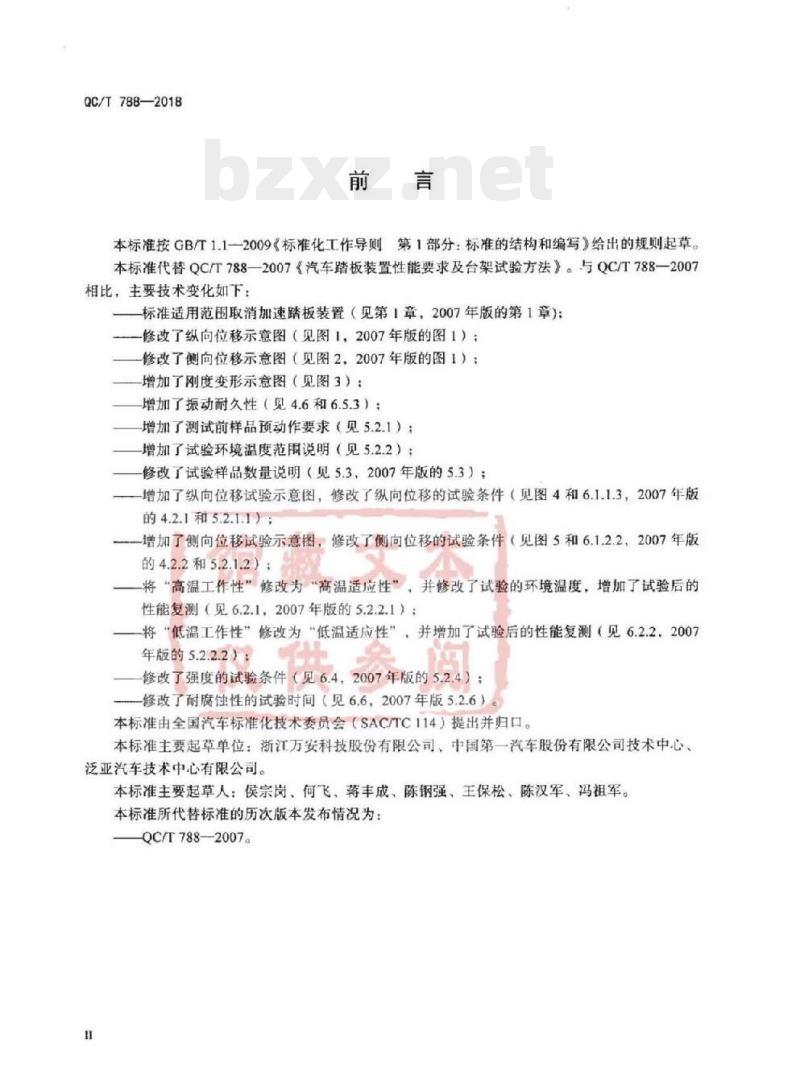

本标准按GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本标准代替QC/788—2007《汽车踏板装置性能要求及台架试验方法》。与QC/T788—2007相比，主要技术变化如下：
标准适用范围取消加速踏板装置（见第1章，2007年版的第1章）：修改了纵向位移示意图（见图1，2007年版的图1）：修改了侧向位移示意图（见图2.2007年版的图1）：增加了刚度变形示意图（见图3）：增加了振动耐久性（见4.6和6.5.3）：增加了测试前样品预动作要求（见5.2.1）增加了试验环境温度范用说明（见5.2.2）：修改了试验样品数量说明（见5.3，2007年版的5.3）：增加了纵向位移试验示意图，修改了纵向位移的试验条件（见图4和6.1.1.3，2007年版的4.2.1和5.2.1.1
一增加了侧向位移试验示意图，修改了侧向位移的试验条件（见图5和6.1.2.2，2007年版的4.2.2和5.212）：
将“高温工作性”修改为“高温适应性”，并修改了试验的环境温度，增加了试验后的性能复测（见6.2.1，2007年版的5.2.2.1）：将”低温工作性”修改为“低温适应性”，并增加了试验后的性能复测（见6.2.2，2007中
年版的5.2.2.2）：
修改了强度的试验条件（见6.4，2007年版的5.2.4）修改了耐腐蚀性的试验时间（见6.6，2007年版5.2.6）本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准主要起草单位：浙江万安科技股份有限公司、中国第一汽车股份有限公司技术中心、泛亚汽车技术中心有限公司。
本标准主要起草人：侯宗岗、何飞、蒋丰成、陈钢强、王保松、陈汉军、冯祖军。本标准所代替标准的历次版本发布情况为：QC/T788-2007。
1范围
汽车踏板装置性能要求及台架试验方法QC/T788—2018
1.1本标准规定了汽车制动踏板和离合器踏板的术语和定义、性能要求、试验相关要求和试验方法。1.2本标准适用于汽车用机械铰接式金属制动踏板和离合器踏板，其他类型的踏板装置可参照执行。2规范性引用文件www.bzxz.net
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5620
道路车辆汽车和挂车制动名词术语及其定义GB/T10125-2012人造气氛腐蚀试验盐雾试验3术语和定义
GB/T5620确定的及下列术语和定义适用于本标准。3.1
藏文本
踏板装置pedaldevice
纵向位移LP
longitudinaldisplacement

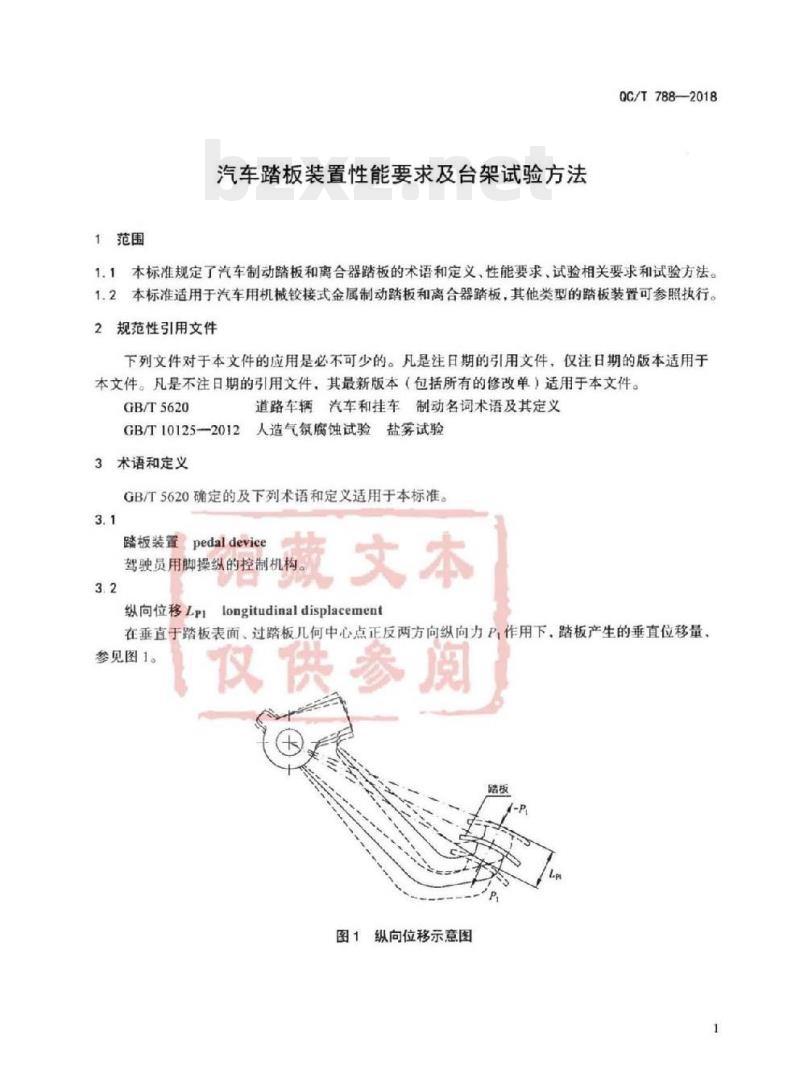

在垂直于踏板表面、过踏板几何中心点正反两方向纵向力P作用下，踏板产生的垂直位移量、参见图1。
仅供参阅
图1纵向位移示意图
QC/T788-—2018

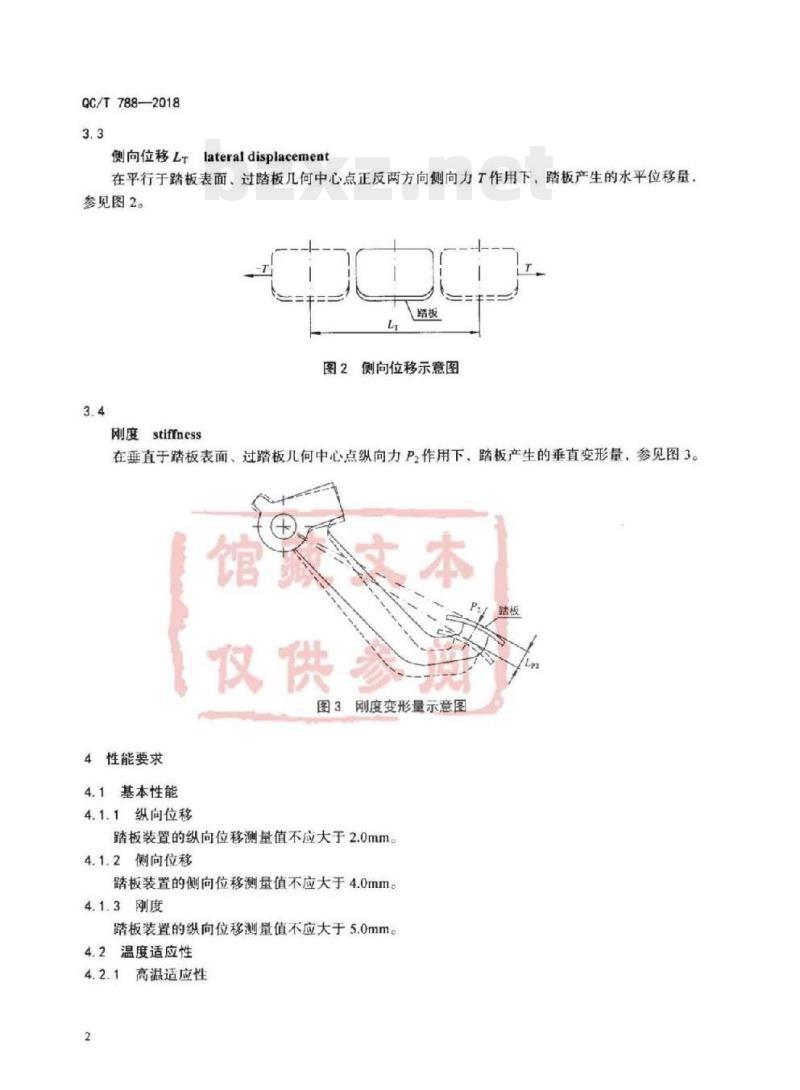

侧向位移Lrlateraldisplacement在平行于踏板表面过踏板几何中心点正反两方向侧向力T作用下，踏板产生的水平位移量。参见图2。
图2侧向位移示意图
刚度stiffness
在垂直于踏板表面、过踏板儿何中心点纵向力P2作用下，踏板产生的垂直变形量，参见图3。馆城文本
仅供参境
图3刚度变形量示意图
4性能要求
4.1基本性能
4.1.1纵向位移
踏板装置的纵向位移测量值不应大于2.0mm4.1.2侧向位移
踏板装置的侧向位移测量值不应大于4.0mm。4.1.3刚度
踏板装置的纵向位移测量值不应大于5.0mm。4.2温度适应性
4.2.1高温适应性
QC/T788--2018
试验过程中，踏板装置不应有干涉、卡阻现象和异常响声。试验后，踏板装置的纵向位移和侧向位移测量值应分别满足4.1.1和4.1.2的要求。4.2.2低温适应性
试验过程中，踏板装置不应有千涉、卡阻现象和异常响声。试验后，踏板装置的纵向位移和侧向位移测量值应分别满足4.1.1和4.1.2的要求。4.3抗扭性能
踏板和焊缝不应出现裂纹或损坏。4.4强度
踏板装置的永久变形量不应大于5.0mm，且不应出现裂纹或损坏。4.5工作耐久性
4.5.1在工作耐久性试验过程中，踏板装置不应发生影响功能的变形，不应出现裂纹或其他异常情况。
4.5.2工作耐久性试验后，踏板装置的纵向位移测量值不应大于4.0mm，侧向位移测量值不应大于6.0mmz
4.6振动耐久性
4.6.1耐振动性试验后，踏板装置不应发生影响功能的变形，不应出现裂纹或其他异常情况。4.6.2耐振动性试验后，踏板装置的纵向位移和侧向位移测量值应分别满足4.1.1和4.1.2的要求4.6.3对带制动灯开关或离合灯开关的踏板装置，在耐振动性试验过程中，制动灯开关或离合灯开关不应触发。
馆藏文木
4.7耐腐蚀性
经耐腐蚀性试验后，样品外表面任意100cm范围内不应产生一个以上直径大于2mm的腐蚀点，允许有微小和分散的腐蚀点，但腐蚀总面积不应大于5cm，焊缝和螺纹处的腐蚀可不考虑。5试验相关要求
供参问
5.1试验设备
5.1.1试验所用仪器仪表、设备应满足相关项目试验条件的要求，不应对试验样品功能产生不利的影响。
5.1.2性能测试用测量装置的精度等级不应低于0.5级，寿命试验用测量装置的精度等级不应低于1.5级。
5.2试验条件
5.2.1测试前应对样品预动作5次。5.2.2除另有规定外，试验环境温度为8～38℃。5.3试验样品
每项试验的样品数量不宜少于3件。除工作耐久性、振动耐久性、耐腐蚀性试验外，其余样品试验前需卸除回位弹簧。
6试验方法
6.1基本性能
6.1.1纵向位移
QC/T788-2018
6.1.1.1踏板装置纵向位移测量示意图见图4。6.1.1.2将被试样品按实车状态固定在试验装置上，踏板臂在踏板设计全行程的中问行程位置刚性固定。
6.1.1.3在垂直于踏板表面、过踏板几何中心点处施加20N+2N的纵向力，保持5s。并将此位置确定为踏板纵向位移测量零点，然后解除纵向力；再反向施加20N±2N的纵向力，保持5s后，测量相对于测量零点踏板的纵向位移量。-P
1一位移传感器：2—踏板臂位置固定装置：3一加载装置：4-拉压力传感器：5一夹紧装置图4纵向位移测量示意图
6.1.2侧向位移
6.1.2.1样品安装状态同6.1.1.2、侧向位移测量示意图见图56.1.2.2在踏板一侧与水平面平行且过踏板几何中心点施加20N±2N的侧向力，保持5s。并将此位置确定为踏板侧向位移测量零点，然后解除侧向力：再反向施加20N±2N的侧向力，保持5s后，测量相对于测量零点踏板的水平位移量。1-气缸；2-压力传感器：3一夹紧装置：4一位移传感器图5侧向位移测量示意图
6.1.3刚度
6.1.3.1样品安装和固定方式同6.1.1.2。4
QC/T788-—2018
6.1.3.2在垂直踏板表面、过踏板几何中心点处预先施加1020N纵向力，并将此位置确定为踏板纵向位移量的零点。
6.1.3.3对踏板装置施加表1规定的纵向力，保持5s后解除纵向力，共进行5次。测量并记录第5次施加纵向力时，踏板的纵向位移量。表1踏板装置刚度试验条件
踏板类型
制动踏板
离合器踏板
6.2温度适应性
6.2.1高温适应性
乘用车
商用车
纵向力N
500±10
700±15
300±5
6.2.1.1将被试样品在80℃±2℃的环境温度中放置4h，然后在此环境温度下使踏板装置在全行程下动作5次，观察踏板在运动过程中是否有干涉、卡阻现象和异常响声。6.2.1.2将被试样品冷却至室温后，按6.1.1和6.1.2进行纵向位移和侧向位移测量。6.2.2低温适应性
除环境温度为-40℃±2℃外，其余同6.2.1。6.3抗扭性能
按实车状态将被试样品安装在试验装置上，然后按图6所示、以踏板与踏板杠杆的主焊缝中心线为轴线，在踏板上施加相当于I5N·m+INm的正反两方向旋转力矩。然后检查焊缝和踏板装置有无裂纹或损坏等异常现象。仅供参阅
人焊缝
路板杠杆
图6抗扭性能测量示意图
6.4强度
6.4.1样品安装和固定方式同6.1.1.2。6.4.2在垂直于踏板表面、过踏板几何中心点处预先施加1020N的纵向力，将此位置确定为踏板位移测量零点。
6.4.3按表2规定对踏板装置施加纵向力，保持5s后解除纵向力，共进行5次。然后测量相对于测量零点踏板的永久变形量，检查样品有无裂纹或损坏等缺陷。5
QC/T788-—2018
踏板类型
制动踏板
离合器踏板
6.5工作耐久性
6.5.1制动踏板耐久性
表2踏板装置强度试验条件
纵向力N
1500±20
800±10
6.5.1.1将被试制动踏板装置按实车状态安装在试验装置上，将踏板输出端与实车配套产品相连接。
制动踏板工作耐久性试验见表3，先按图7所示的P加载方向和加载位置进行50万次工作耐久性试验，然后按P,加载方向和加载位置进行50万次工作耐久性试验。表3制动踏板工作耐久性试验条件纵向力/N
乘用车
500±20
商用车
700±20
试验频率/Hz
踏板行程
设计行程的80%±5%
6.5.1.3试验过程中，注意观察样品是否发生阻滞和卡死等异常情况，各连接件有无松动，各零件有无危及功能的变形和损坏。6.5.1.4试验结束后，按6.1.1和6.1.2进行纵向位移和侧向位移测量。200
仅供茶
1/4长度
路板长度
6.5.2离合器踏板耐久性
踏板耐久性加力位置示意图
6.5.2.1将被试离合器踏板装置按实车状态安装在试验装置上，将踏板输出端与模拟负载装置相连接。
6.5.2.2按表4所给试验条件和图7所示的P,加载方向和加载位置进行试验。6
纵向力/N
300±20
表4离合器踏板工作耐久性试验条件试验频率/Hz
踏板行程
设计行程的80%±5%
QC/T788—2018
试验次数/万次
6.5.2.3试验过程中，注意观察样品是否发生阻滞和卡死等异常情况，各连接件有无松动，各零件有无危及功能的变形和损坏。6.5.2.4试验结束后，按6.1.1和6.1.2进行纵向位移和侧向位移测量。6.5.3振动耐久性
6.5.3.1将被试样品按实车安装状态安装在振动试验台上，然后以44m/s°的振动加速度和33.3Hz的振动频率进行10\次垂直方向的振动试验。6.5.3.2试验结束后，按6.1.1和6.1.2进行纵向位移和侧向位移测量，6.5.3.3检查并记录各连接件有无松动及各零部件变形和损坏情况。6.6耐腐蚀性
将被试样品按实车安装状态放置在盐雾试验箱内，然后按GB/T10125一2012规定的中性盐雾试验要求进行96h的连续喷劳试验。试验结束后，将样品从盐雾试验箱内取出，用不高于40℃的清洁流水轻轻清洗，除去样品表面盐沉积物，然后在2min内用空气吹干，检查并记录样品表面的腐蚀情况。
馆藏文本
仅供参阅
155189.236
馆藏文木
中华大民共和国汽车行业标准
汽车踏板装置性能要求及台架试验方法QC/T788—2018
科学技术文献出版社
官方网证：stdp.com.cn
地址：北京市复兴路15号邮编：100038编务部：（010）58882938：58882087（传真）发行部：（010）58882868，58882870（传真）邮购部：（010）58882873
科学技术文献出版社发行全国各地新华书店经销北京市庆全新光印剧有限公司印刷印张：0.75字数：11千字
开本880mmx1230mm
版次：2019年6月第1版2019年6月第1次印刷统一书号：155189·236
定价：38.00元
侵权必究
版权所有
购买本社图书，凡字迹不清、缺页、倒页、脱页者，本社发行部负责调换1887
