【QC汽车标准】 汽车安全带用焊接螺母

ICS43.040
中华人民共和国汽车行业标准
QC/T 712-2011
代替QC/T712—2004
汽车安全带用焊接螺母
Weld nuts for fixing the safety belt devices of vehicle2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布
1范围·
2规范性引用文件
3型式与尺寸
4技术条件…
5产品编号….
附录A（资料性附录）汽车安全带用焊接螺母用焊接板厚及孔径QC/T712—2011
QC/T 712-2011

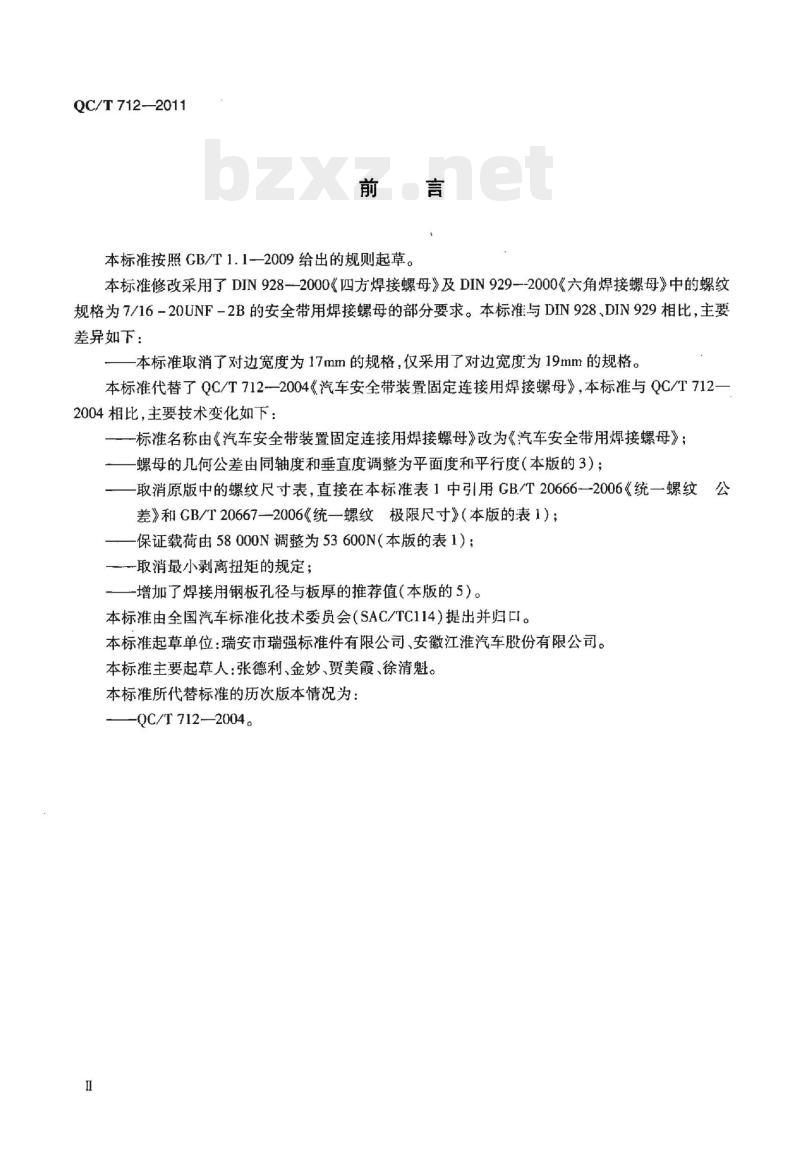

本标准按照GB/T1.1~-2009给出的规则起草。本标准修改采用了DIN928—2000《四方焊接螺母》及DIN929--2000《六角焊接螺母》中的螺纹规格为7/16-20UNF-2B的安全带用焊接螺母的部分要求。本标准与DIN928、DIN929相比，主要差异如下：
本标准取消了对边宽度为17mm的规格，仅采用了对边宽度为19mm的规格。本标准代替了QC/T712-2004《汽车安全带装置固定连接用焊接螺母》，本标准与QC/T712—2004相比，主要技术变化如下：-标准名称由《汽车安全带装置固定连接用焊接螺母》改为《汽车安全带用焊接螺母》；一螺母的几何公差由同轴度和垂直度调整为平面度和平行度（本版的3）；-取消原版中的螺纹尺寸表，直接在本标准表1中引用GB/T20666一2006《统一螺纹公差》和GB/T20667-—2006《统一螺纹极限尺寸》（本版的表1）；保证载荷由58000N调整为53600N（本版的表1）；取消最小剥离扭矩的规定；
-增加了焊接用钢板孔径与板厚的推荐值（本版的5）。本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口I。本标准起草单位：瑞安市瑞强标准件有限公司、安徽江淮汽车股份有限公司。本标准主要起草人：张德利、金妙、贾美霞、徐清魁。本标准所代替标准的历次版本情况为：-QC/T 712-2004。

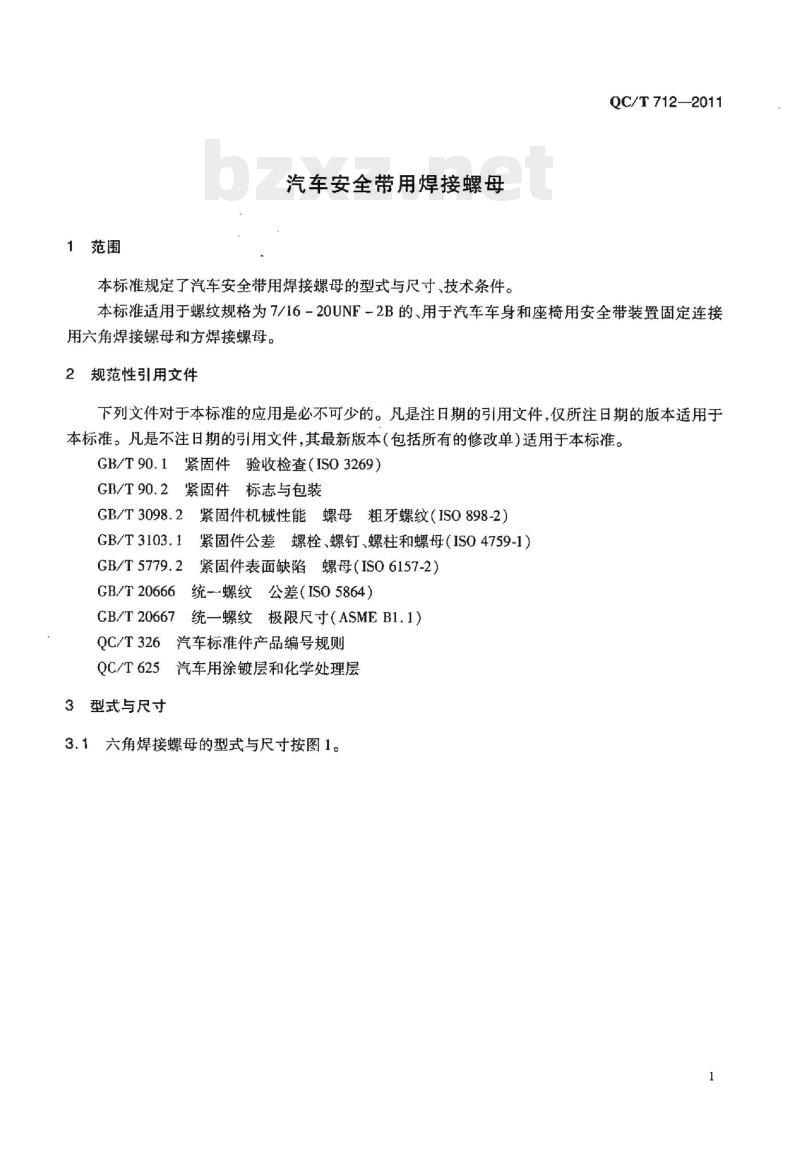

1范围
汽车安全带用焊接螺母
本标准规定了汽车安全带用焊接螺母的型式与尺寸、技术条件。QC/T712—2011
本标准适用于螺纹规格为7/16-20UNF-2B的、用于汽车车身和座椅用安全带装置固定连接用六角焊接螺母和方焊接螺母。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T90.1紧固件验收检查（ISO3269）GB/T90.2紧固件标志与包装
GB/T3098.2紧固件机械性能螺母粗牙螺纹（IS0898-2）GB/T3103.1!
紧固件公差螺栓、螺钉、螺柱和螺母（IS04759-1）GB/T5779.2
紧固件表面缺陷螺母（ISO6157-2)GB/T20666统--螺纹公差（ISO5864）GB/T20667统一螺纹极限尺寸（ASMEB1.1）QC/T326汽车标准件产品编号规则QC/T625汽车用涂镀层和化学处理层3
型式与尺寸
3.1六角焊接螺母的型式与尺寸按图1。QC/T 712--2011
10-0.36回0.2

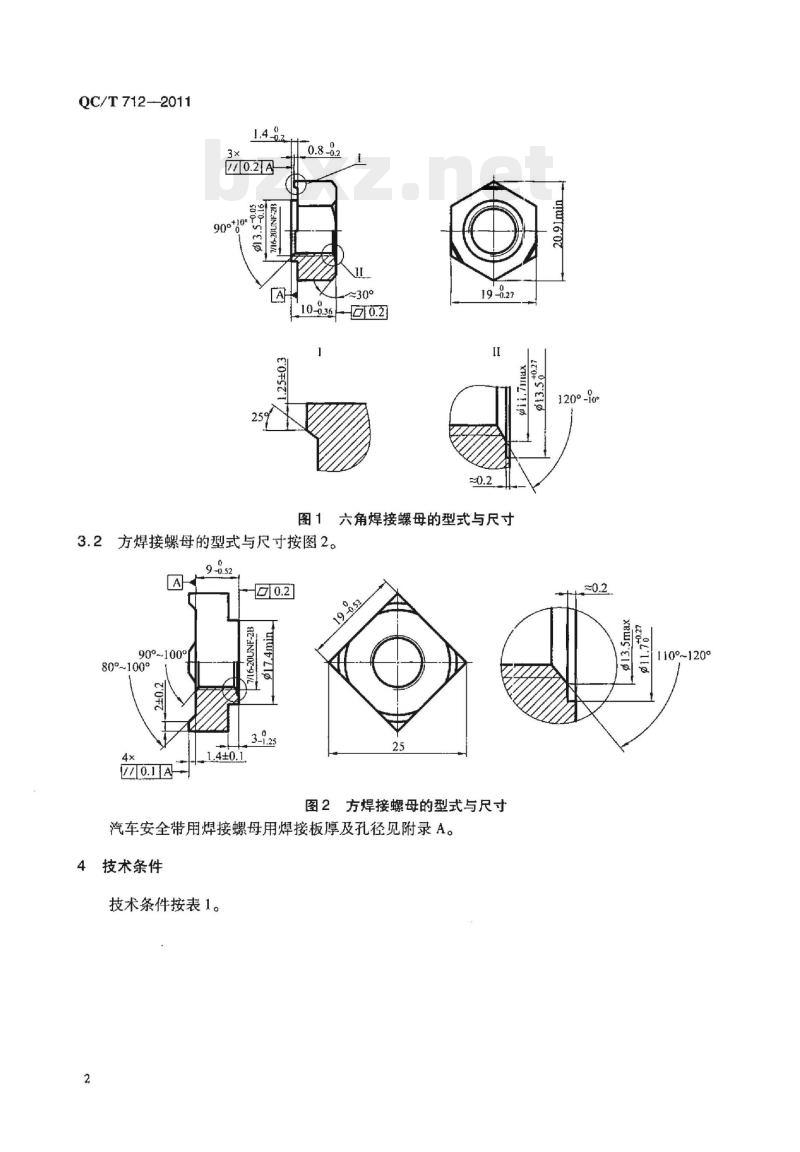

图1六角焊接螺母的型式与尺寸
3.2方焊接螺母的型式与尺寸按图2。A
909-100%
80°~100°
图2方焊接螺母的型式与尺寸
汽车安全带用焊接螺母用焊接板厚及孔径见附录A。4
技术条件
技术条件按表1。
120°-10
11001200
机械性能
表面处理
5产品编号
表面缺陷
验收及包装
保证载荷
产品等级
表1技术条件
QC/T712—2011
含碳量不大于0.25%，且具有可焊性的钢7/16-20UNF-2B
GB/T20666、GB/T20667
53600N
GB/T3098.2
除第3章规定外，其余按A级
GB/T3103.1
不经处理
GB/T 5779.2
GB/T90.1.GB/T90.2
汽车安全带用焊接螺母的产品编号按QC/T326的规定。镀锌钝化Fe/7n5c
QC/T625
QC/T712—2011
A.1焊接板厚及孔径
附录A
（资料性附录）
汽车安全带用焊接螺母用焊接板厚及孔径汽车安全带用焊接螺母用焊接板厚及孔径的推荐值按图A.1。oseig
a)六角焊接螺母
b)方焊接螺母
焊接板厚及孔径
S/N:1580177-815
11580171781502
中华人民共和国汽车行业标准
汽车安全带用焊接螺母
QC/T712--2011bZxz.net
中国计划出版社出版
（地址：北京市西城区木柳地北里甲11号国宏大厦C座4层）（邮政编码：100038电话：6390643363906381）新华书店北京发行所发行
三河富华印刷包装有限公司印刷880×1230毫米1/160.75印张
18千字
2012年5月第1版2012年5月第1次印刷印数1-600册
统一书号：1580177-815
定价：12.00元
版权专有
侵权必究
