【QC汽车标准】汽车燃油滤清器纸质滤芯尺寸规格

本网站发布时间： 2025-02-28 11:24:52

现行
　点击下载此标准

基本信息

标准号：
QC/T 287-1999
标准名称：
汽车燃油滤清器纸质滤芯尺寸规格
标准类别：
汽车行业标准(QC)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
1.26 MB

标准分类号

关联标准

出版信息

其他信息

标准简介/下载

点击下载

标准简介：

QC/T 287-1999.
1主题内容与适用范围
QC/T 287规定了汽车燃油滤清器纸质滤芯的尺寸规格及标记。
QC/T 287适用于汽车燃油滤清器可更换纸质滤芯。
2引用标准
GB/T 1804公差与配合未注公差尺寸的极限偏差
3汽油滤清器纸质滤芯尺寸规格
3.1 A型汽油滤芯的尺寸规格见图1和表1。
注:表中Dh和H的极限偏差,应符合GB/T 1804中b15级的规定;D2的板限偏差,应符合GB/T 1804中H15级的规定
3.2. B型汽油滤芯的尺寸规格见图2和表2.
注:表中D1和H的极限偏差,应符合GB1804中h15级的规定:D2和Ds的极限偏差.应符合GB/T1804中H15级的规定。
4柴油滤清器滤芯的尺寸规格见图 3和表3
注:表中D和H的极限偏差,应符合GB/T1804中h15级的规定;D;的极限偏差应符合GB/T1804中H15级的规定
5标记方法
5.1汽油滤芯
标记示例:
A型,D=35 mm, D2- 15 mm, H=40 mm汽油纸质滤芯的标记为:
汽油纸质滤芯A35X15X40 QC/T 287
B型,D,=40 mm, D:=20 mm, Ds= 10 mm, H= 55 mm汽油纸质滤芯的标记为:
汽油纸质滤芯B40X20X10X55 QC/T 287
5.2柴油滤芯
标记示例:
D\=85mm,D:=40mm,H=100mm的柴油滤芯标记为:
柴油纸质滤芯85X40X100 QC/T 287

标准内容

部分标准内容：

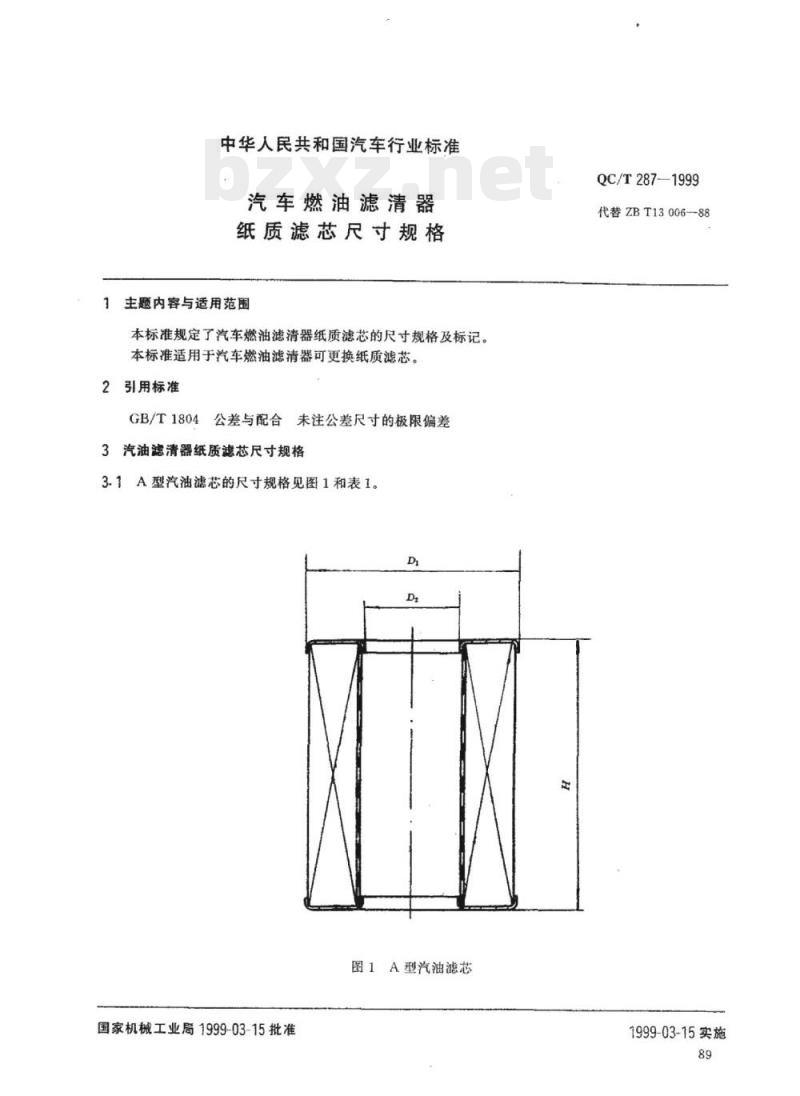

中华人民共和国汽车行业标准
汽车燃油滤清器
纸质滤芯尺寸规格
主题内容与适用范围
本标准规定了汽车燃油滤清器纸质滤芯的尺寸规格及标记。本标准适用于汽车燃油滤清器可更换纸质滤芯。2引用标准
GB/T1804公差与配合未注公差尺寸的极限偏差3汽油滤清器纸质滤芯尺寸规格
3.1A型汽油滤芯的尺寸规格见图1和表1。D
图1A型汽油滤芯
国家机械工业局1999-03-15批准QC/T287-1999
代替ZBT13006-88
1999-03-15实施
QC/T287—1999
注：表中D,和H的极限偏差，应符合GB/T1804中b15级的规定；D，的极限偏差，应符合GB/T1804中H15级的规定。

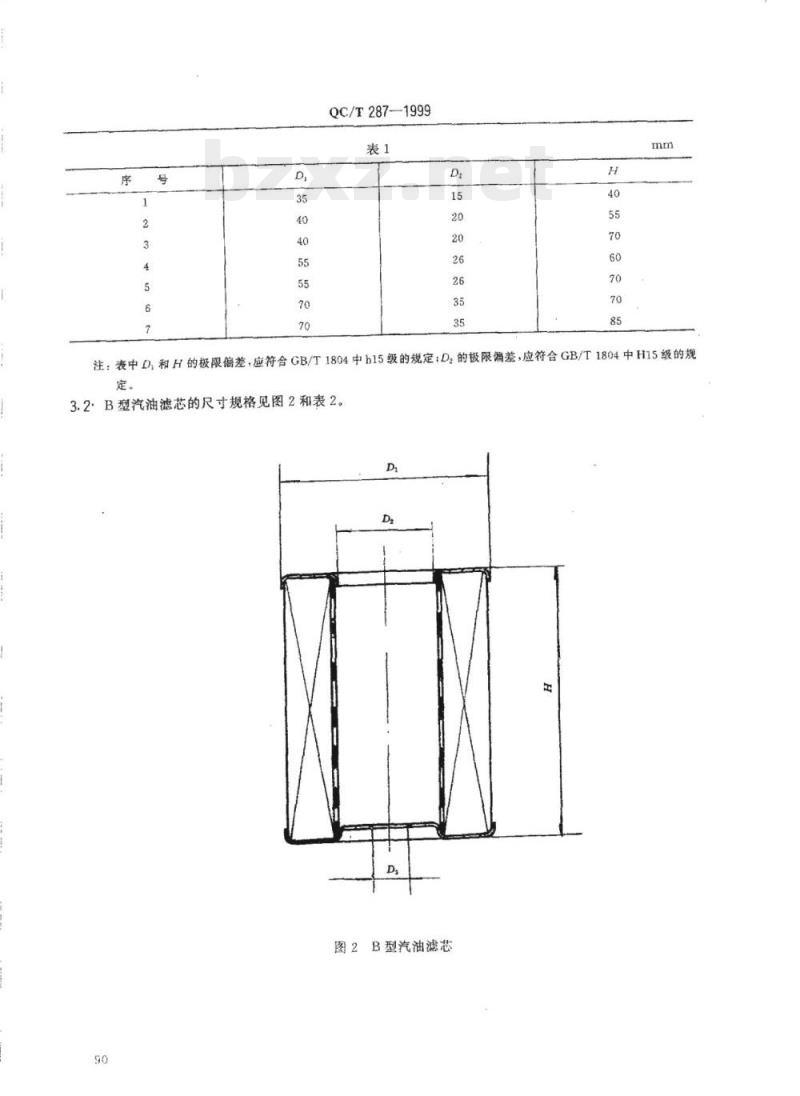

3.2·B型汽油滤芯的尺寸规格见图2和表2。图2B型汽油滤芯
QC/T2871999
注：表中D.和H的极限偏差，应符合GB1804中h15级的规定：D：和D，的极限偏差.应符合GB/T1804中H1S级的规定。

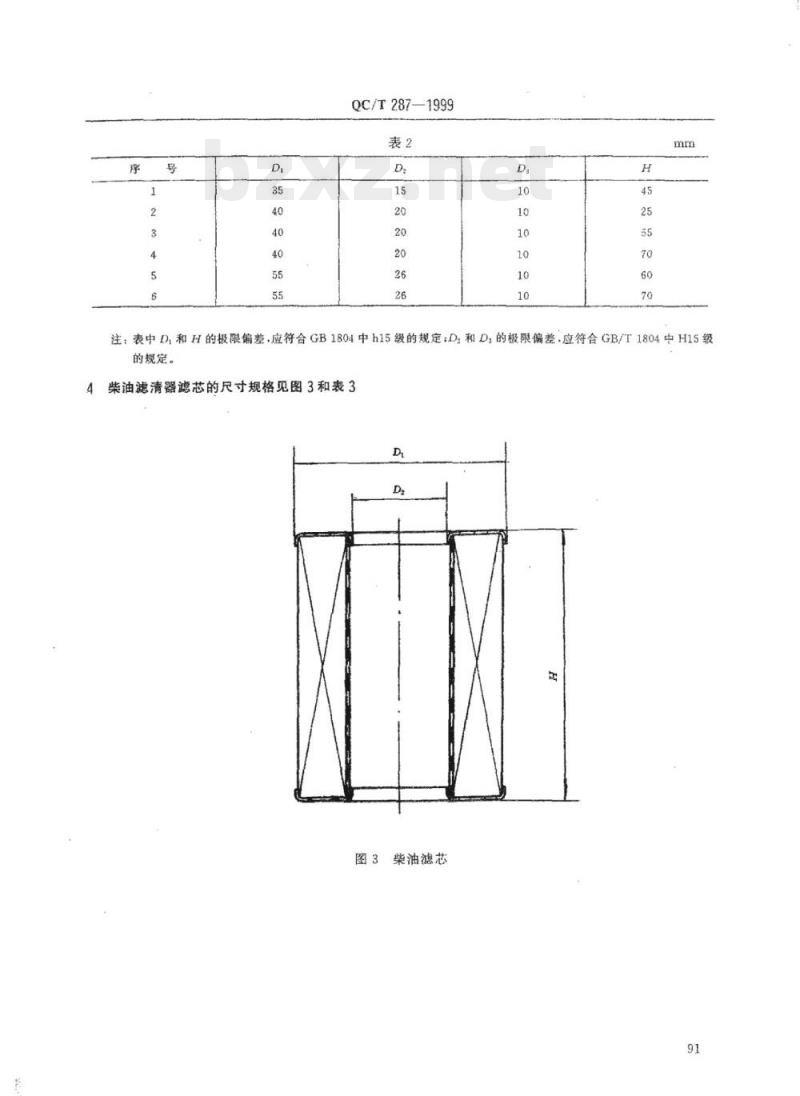

4柴油滤清器滤芯的尺寸规格见图3和表3D
图3柴油滤芯
HTYKAONIKAca
QC/T287—1999
注：表中D,和H的极限偏差，应符合GB/T1804中h15级的规定；D：的极限偏差应符合GB/T1804中H15级的规定。

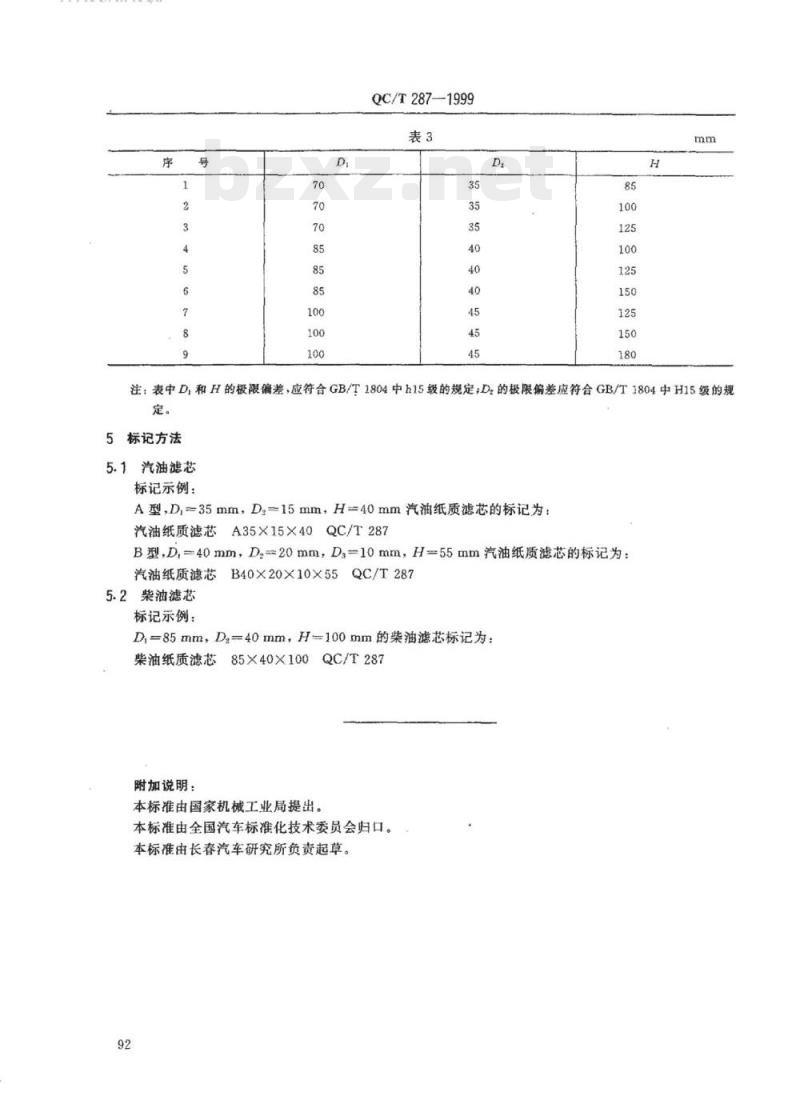

5标记方法
5.1汽油滤芯
标记示例：
A型，D,=35mm，D.=15mm，H=40mm汽油纸质滤芯的标记为：汽油纸质滤芯A35×15×40QC/T287B型，D,=40mm，D，=20mm，Ds=10mm，H=55mm汽油纸质滤芯的标记为：汽油纸质滤芯B40×20×10×55QC/T2875.2柴油滤芯
标记示例：
D,=85mm，D=40mm，H-100mm的柴油滤芯标记为：585×40×100QC/T287
柴油纸质滤芯
附加说明：免费标准bzxz.net
本标准由国家机械工业局提出。本标准由全国汽车标准化技术委员会归口。本标准由长春汽车研究所负责起草。92
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
