【QC汽车标准】 摩托车和轻便摩托车用空气滤清器滤芯技术条件

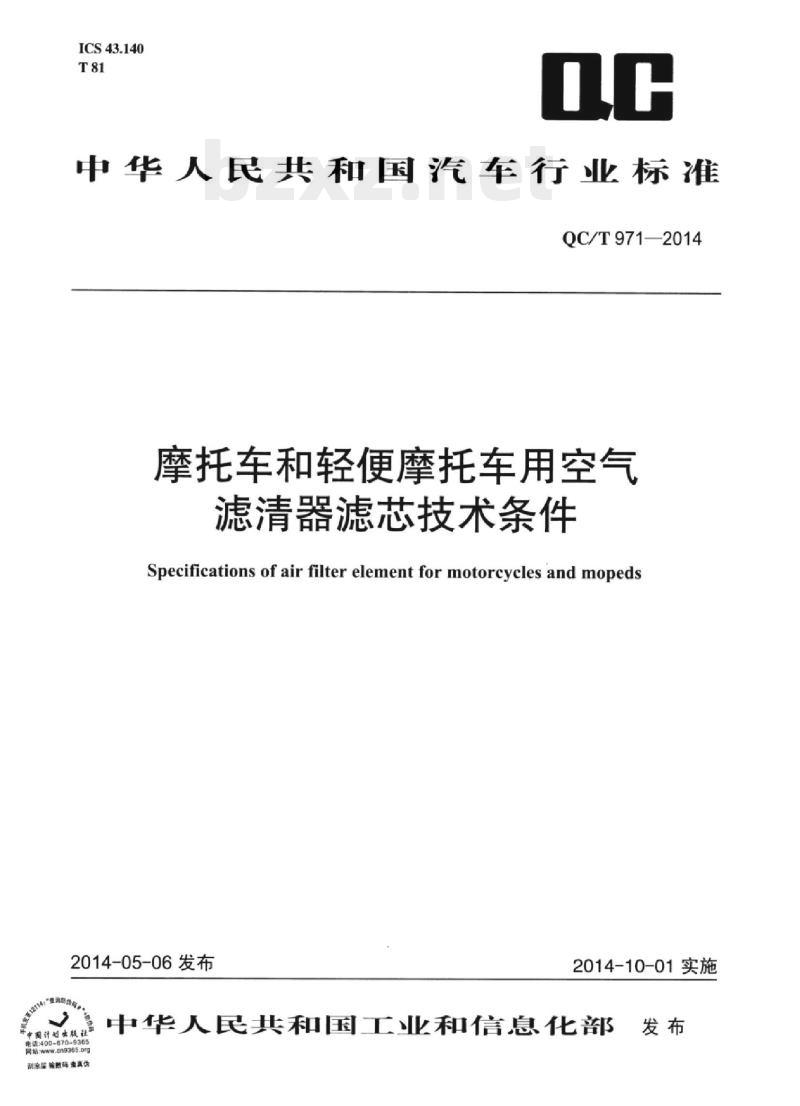

ICS43.140
中华人民共和国汽车行业标准
QC/T971—2014
摩托车和轻便摩托车用空气
滤清器滤芯技术条件www.bzxz.net
Specifications of air filter element for motorcycles and mopeds2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布
w.en9365.of
刮涂层输数码盗真伪

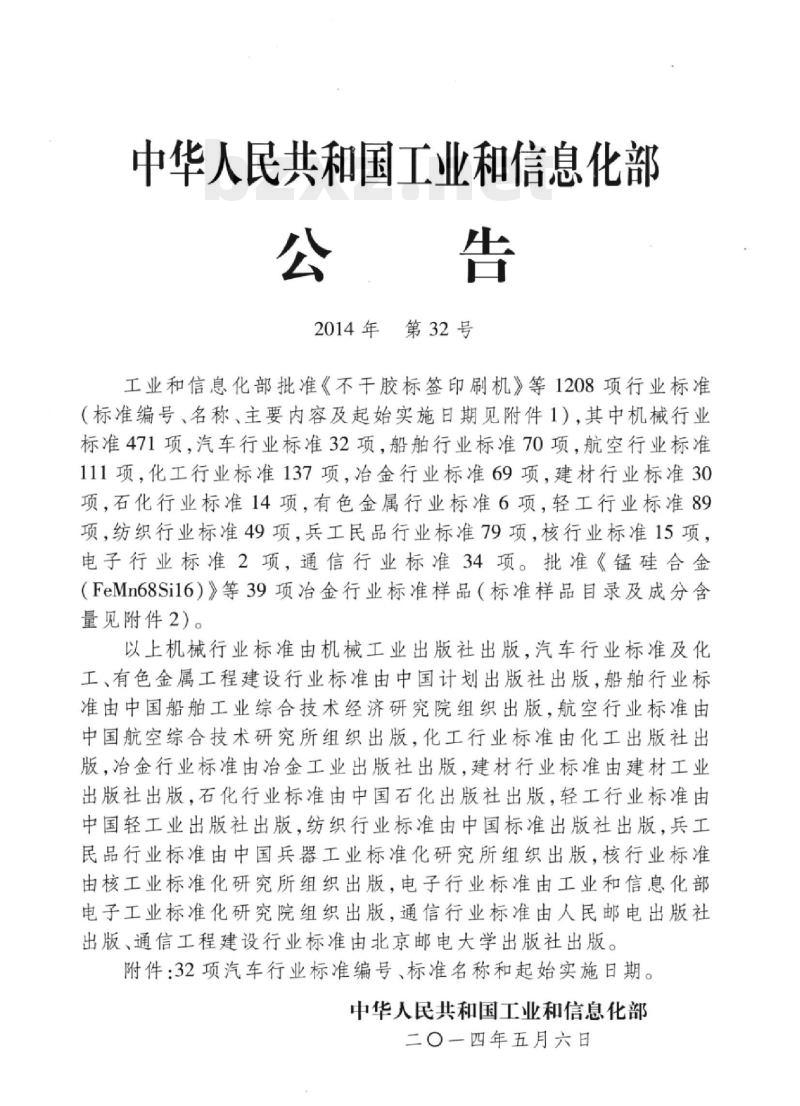

中华人民共和国工业和信息化部公告
2014年第32号
工业和信息化部批准《不于胶标签印刷机》等1208项行业标准（标准编号、名称、主要内容及起始实施日期见附件1），其中机械行业标准471项，汽车行业标准32项，船舶行业标准70项，航空行业标准111项，化工行业标准137项，治金行业标准69项，建材行业标准30项，石化行业标准14项，有色金属行业标准6项，轻工行业标准89项，纺织行业标准49项，兵工民品行业标准79项，核行业标准15项，电子行业标准2项，通信行业标准34项。批准《锰硅合金（FeMn68Si16）》等39项冶金行业标准样品（标准样品目录及成分含量见附件2）。
以上机械行业标准由机械工业出版社出版，汽车行业标准及化工、有色金属工程建设行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，治金行业标准由治金工业出版社出版，建材行业标准由建材工业出版社出版，石化行业标准由中国石化出版社出版，轻工行业标准由中国轻工业出版社出版，纺织行业标准由中国标准出版社出版，兵工民品行业标准由中国兵器工业标准化研究所组织出版，核行业标准由核工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版、通信工程建设行业标准由北京邮电大学出版社出版。附件：32项汽车行业标准编号、标准名称和起始实施日期。中华人民共和国工业和信息化部二〇一四年五月六日

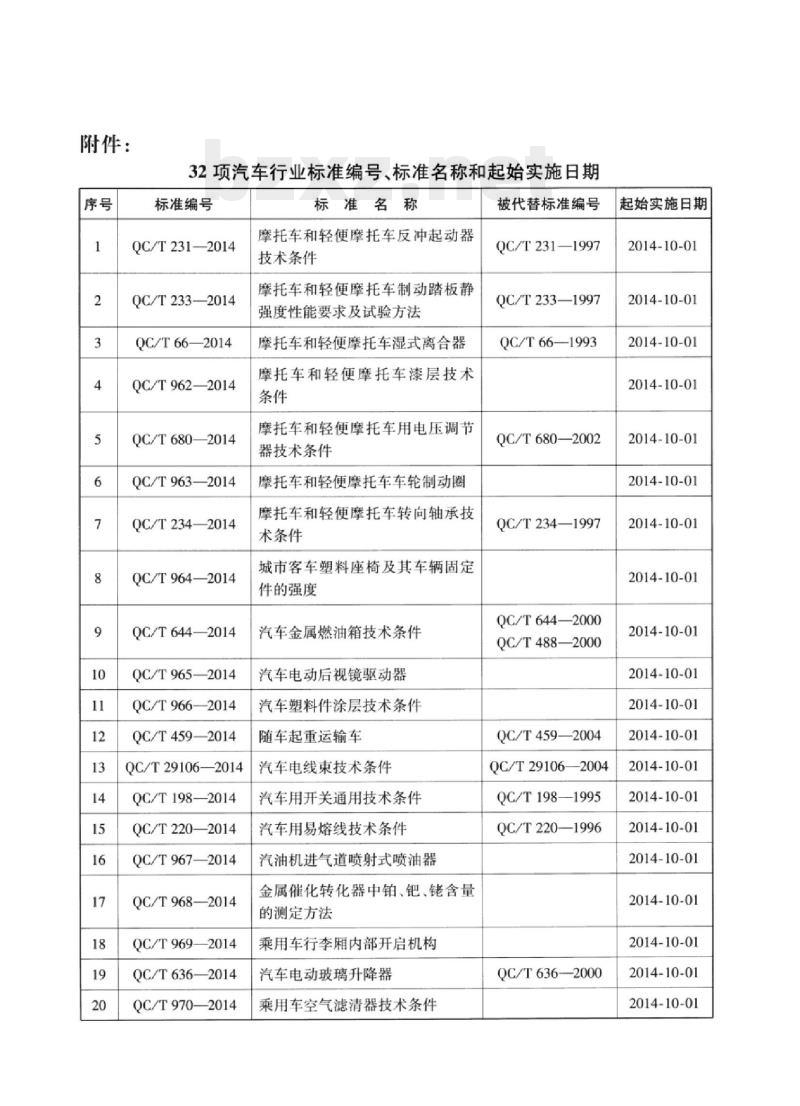

附件：
32项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T231—2014
QC/T233-2014
QC/T66—2014
QC/T962—2014
QC/T6802014
QC/T963—2014
QC/T234—2014
QC/T964—2014
QC/T644—2014
QC/T965—2014
QC/T966—2014
QC/T459—2014
QC/T29106—2014
QC/T198—2014
QC/T220—2014
QC/T967—2014
QC/T968—2014
QC/T969—2014
QC/T636—2014
QC/T970—2014
标准名称
摩托车和轻便摩托车反冲起动器技术条件
摩托车和轻便摩托车制动踏板静强度性能要求及试验方法
摩托车和轻便摩托车湿式离合器摩托车和轻便摩托车漆层技术
摩托车和轻便摩托车用电压调节器技术条件
摩托车和轻便摩托车车轮制动圈摩托车和轻便摩托车转向轴承技术条件
城市客车塑料座椅及其车辆固定件的强度
汽车金属燃油箱技术条件
汽车电动后视镜驱动器
汽车塑料件涂层技术条件
随车起重运输车
汽车电线束技术条件
汽车用开关通用技术条件
汽车用易熔线技术条件
汽油机进气道喷射式喷油器
金属催化转化器中铂、钯、佬含量的测定方法
乘用车行李厢内部开启机构
汽车电动玻璃升降器
乘用车空气滤清器技术条件
被代替标准编号
QC/T231—1997
QC/T233—1997
QC/T66—1993
QC/T680—2002
QC/T234—1997
QC/T644—2000
QC/T488—2000
QC/T459—2004
QC/T29106—2004
QC/T198—1995
QC/T220—1996
QC/T636——2000
起始实施日期
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01

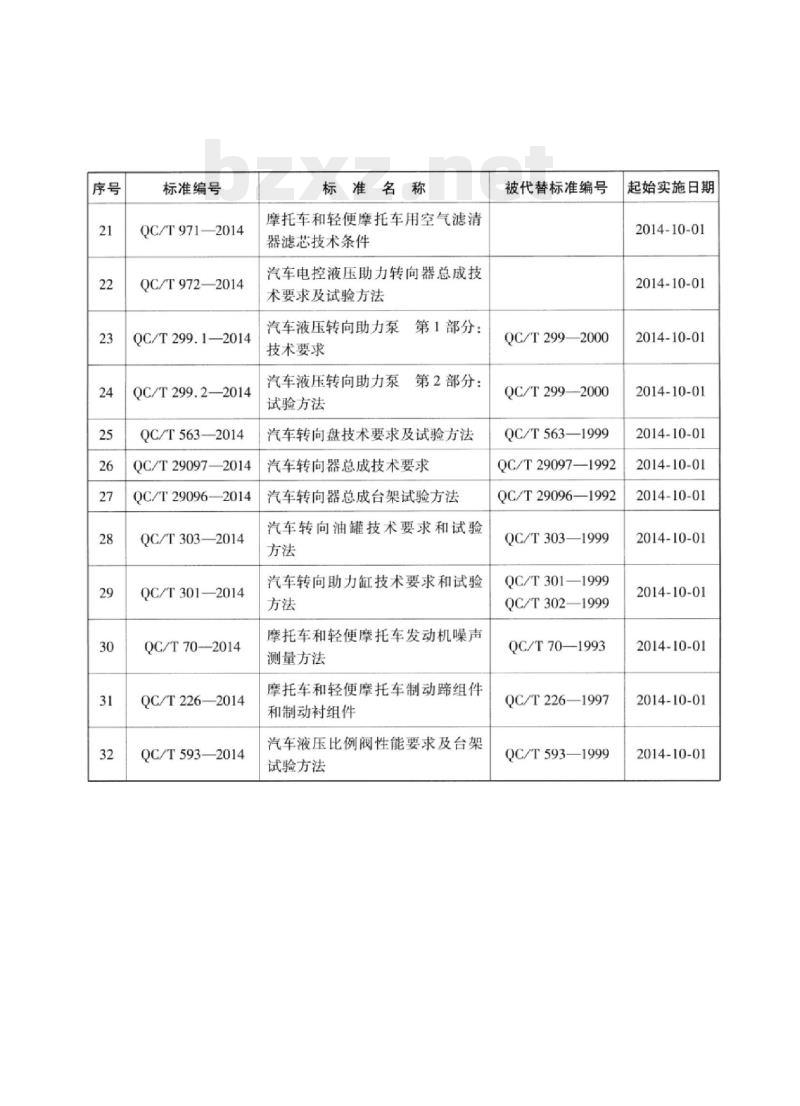

标准编号
QC/T971—2014
QC/T972—2014
QC/T299.1—2014
QC/T299.2—2014
QC/T563—2014
QC/T29097—2014
QC/T29096—2014
QC/T303—2014
QC/T301—2014
QC/T70—2014
QC/T226—2014
QC/T593—2014
标准名称
摩托车和轻便摩托车用空气滤清器滤芯技术条件
汽车电控液压助力转向器总成技术要求及试验方法
汽车液压转向助力泵
技术要求
汽车液压转向助力泵
试验方法
第1部分：
第2部分：
汽车转向盘技术要求及试验方法汽车转向器总成技术要求
汽车转向器总成台架试验方法
汽车转向油罐技术要求和试验
汽车转向助力缸技术要求和试验方法
摩托车和轻便摩托车发动机噪声测量方法
摩托车和轻便摩托车制动蹄组件和制动衬组件
汽车液压比例阀性能要求及台架试验方法
被代替标准编号
QC/T299—2000
QC/T2992000
QC/T563—1999
QC/T29097—1992
QC/T29096—1992
QC/T303—1999
QC/T301—1999
QC/T302—1999
QC/T70—1993
QC/T226—1997
OC/T593—1999
起始实施日期
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01

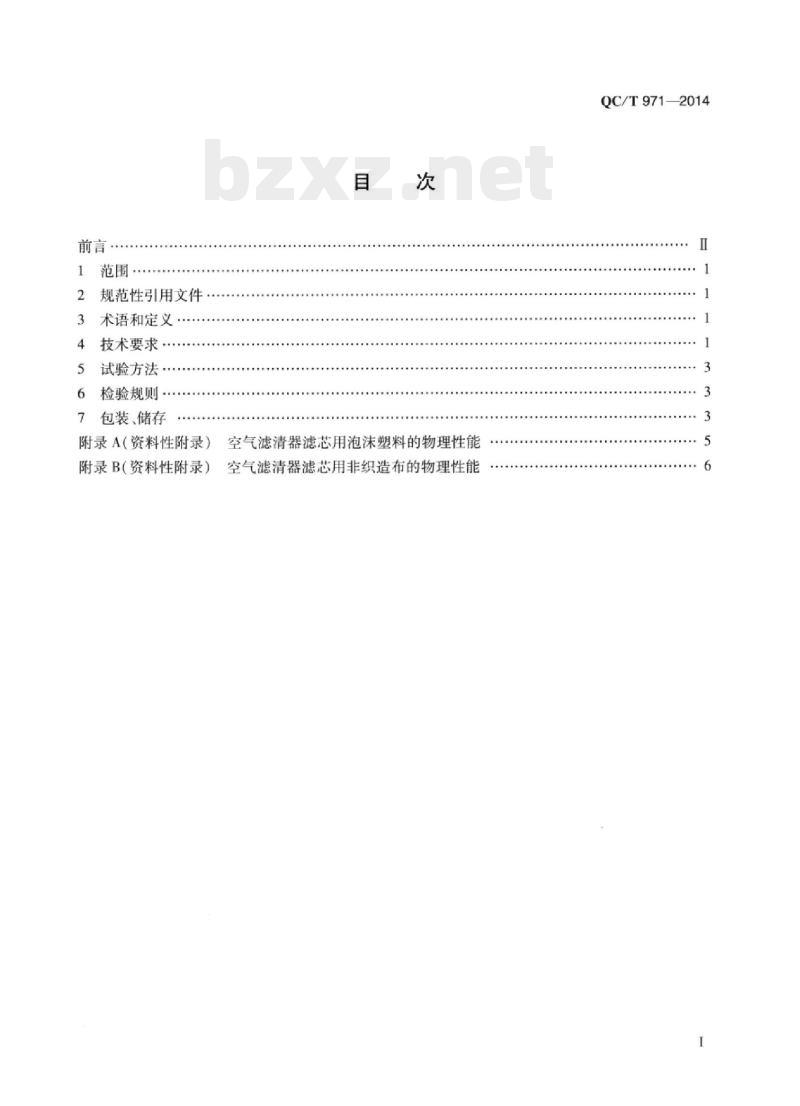

规范性引用文件
3术语和定义
技术要求··
5试验方法
检验规则。。
7包装、储存
附录A（资料性附录）空气滤清器滤芯用泡沫塑料的物理性能附录B（资料性附录）空气滤清器滤芯用非织造布的物理性能QC/T971—2014
QC/T971—2014
本标准按照CB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》标准中规定的规则起草。
本标准附录A、附录B均为资料性附录。本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：浙江恒勃滤清器有限公司、广州市喜凯滤清器有限公司、常州市武进新中天汽摩配件有限公司。
本标准主要起草人：周书忠、姚东斌、刘宇兴、王桂林、郑光聪。1范围
QC/T971—2014
摩托车和轻便摩托车用空气滤清器滤芯技术条件本标准规定了摩托车和轻便摩托车用空气滤清器滤芯的技术要求、试验方法和检验规则以及标志、包装、运输和储存。
本标准适用于滤纸、非织造布和泡沫塑料制作的、发动机排量不大于250mL的摩托车和轻便摩托车用空气滤清器滤芯（以下简称滤芯）。排量250mL以上的摩托车和轻便摩托车用空气滤清器滤芯也可参照执行。
2规范性引用文件
下列文件对于本标准的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T191包装储运图示标志
GB/T1182产品几何技术规范（GPS）几何公差、形状、方向、位置和跳动公差标注GB/T1804一般公差未注公差的线性和角度尺寸的公差GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T10802通用软质聚醚型聚氨酯泡沫塑料GB11121汽油机油
QC/T793摩托车和轻便摩托车空气滤清器技术条件和试验方法QC/T1000.2汽车滤清器用非织造布性能要求和测试方法第2部分：空气滤清器用QC/T29017汽车模制塑料零件未注公差尺寸的极限偏差IS012103-1:1997道路车辆用于滤清器评价的粉尘试验第1部分：亚利桑那试验粉尘3术语和定义
QC/T793的术语和定义适用于本标准。4技术要求
滤芯应按经规定程序批准的产品图样和技术文件制造，其技术要求应符合本标准的规定。4.1一般技术要求
4.1.1滤芯的外观应无毛刺、无划伤、滤芯端盖应平整、无翘曲、无锈蚀等。4.1.2滤芯所用的金属材料表面应经过防锈处理。4.1.3滤芯使用热固化型滤纸应按滤纸的工艺要求进行热固化处理4.2结构要求
4.2.1滤芯的外折距应均勾，其最大和最小折距不得超过名义折距±0.5倍1
QC/T971—2014
4.2.2滤芯的内折距应不小于滤材厚度的3倍。4.2.3滤芯折数的偏差为±1折。4.2.4滤芯尺寸偏差应符合GB/T1804中c级偏差的规定4.2.5滤芯的垂直度偏差应符合GB/T1804中v级偏差的规定。4.2.6滤芯端面的平行度公差应符合表1的规定，测量位置应在距滤芯外端面向内10mm的环形面上。
表1滤芯端面的平行度公差
环形面周长
<200mm
200~300mm
>300mm
模制塑料滤芯的尺寸偏差应符合QC/T29017的规定。4.2.7
模制塑料滤芯应无飞边、无漏塑料、无缺料、无变形等现象。4.2.8
平行度公差
4.2.9采用黏结工艺生产的滤芯应无露底、漏胶现象，沿滤纸方向的跑胶长度应不大于3mm。4.2.10泡沫塑料滤芯的孔径要分布均勾，在25cm×25mm的平面上，大于1.5倍标准孔径的孔的数量不多于1个。
4.2.11泡沫塑料滤芯必须进行浸油处理，纸质滤芯有喷油和不喷油两种。喷油纸质滤芯和泡沫塑料滤芯的含油量为滤材自重的0.6倍~0.8倍，或由供需双方另行商定，所用汽油机油应选用符合GB11121的规定。
4.3性能要求
4.3.1滤芯的原始进气阻力。
在额定空气体积流量下，滤芯的原始进气阻力应不大于0.55kPa。4.3.2滤芯的原始滤清效率。
在额定空气体积流量下，滤芯的原始滤清效率应符合表2的规定。表2滤芯的原始滤清效率
原始滤清效率，%
纸质滤芯
泡沫塑料滤芯
非织造布滤芯
270目石英砂
4.3.3滤芯的储灰能力。
ISO12103-1A4（粗粒）
ISO12103-1A2（细粒）
在额定空气体积流量下，当进气阻力增量达到规定值3kPa时滤芯的储灰能力参照表3的规定。2
泡沫塑料滤芯
纸质滤芯、非织造布滤芯
注：9为额定空气体积流量的数值。4.3.4滤芯的耐油性。
表3滤芯的储灰能力
储灰能力，8
QC/T971—2014
泡沫塑料滤芯应耐燃油，经耐油试验后不应出现变形、膨胀、脆化、脱胶、硬化等现象。5试验方法
外观质量用目测检验。
5.2尺寸检查可用通用量具测量。5.3形位公差应按GB/T1182的规定测量。5.4原始进气阻力、原始滤清效率、储灰能力试验方法按QC/T793的规定进行检验。5.5耐燃油性试验：将泡沫塑料滤芯放置在盛有93号汽油的容器中，浸泡48h，再按4.3.4进行检验。
检验规则
6.1产品应经过制造厂检验部门检验合格后方可出厂。6.2出厂检验。
6.2.1检验项目为4.1.1~4.3.4。6.2.2订货单位抽检产品时，按GB2828.1的规定进行。抽样方案和接收质量限AQL值由供需双方商定。
6.3型式检验。
6.3.1有下列情况之一时，应进行型式检验：a）新产品的定型鉴定：
b）正常生产后，如结构、材料、工艺、模具有较大改变，可能影响性能时；c）产品停产半年以上恢复生产时，正常生产时，应每年进行一次检验；出厂检验结果与上次型式检验结果有较大差异时：d
e）国家质量监督机构提出进行型式检验要求时。6.3.2样品数量及检验项目。
型式检验的样品应从出厂检验合格的同一批产品中抽取，检验项目为5.4规定的所有项目，抽样方案由供需双方商定，但每个检验项目的受检样品数量不应少于3套。7包装、储存
7.1产品包装箱上应标明：
QC/T971—2014
a）厂标或商标；
b）产品型号和执行标准：
2每只产品包装前应干净，金属件经过防锈处理。进、出口应采取防尘措施。7.2
7.3包装好的产品，应装人干燥的包装箱内，并保证在正常运输中不致损伤，包装箱外应标明：生产单位名称、地址和电话号码；a)
b）产品名称、型号和执行标准；出厂日期、数量和质量；
包装箱的外形尺寸，长×宽×高，单位为mm；d)
e）“防潮”“小心轻放”等标志应符合CB/T191的规定。7.4产品应存放在通风和干燥的仓库内，在正常保管情况下，自出厂之日起，制造单位应保证产品在12个月内不致锈蚀、脱胶，塑料件不发生严重变形和脆变。A
附录A
（资料性附录）
空气滤清器滤芯用泡沫塑料的物理性能常用的泡沫塑料滤芯的物理特性见表A.1。空气滤清器滤芯用泡沫塑料物理性能指标（参考）表A.1
密度，kg/m
拉伸强度，kPa
伸长度，%
硬度，kgf
开孔率，%
25mm长度内排列孔的个数
JZ3050
30 ±3
≥200
≥200
JM3050
≥150
≥120
JZ3040
≥200
≥200
40 ±3
性能指标
JM3040
30 ±3
≥150
≥120
JZ3030
≥200
≥200
JM3030
≥150
≥120
QC/T971—2014
JZ3020
30 ±3
≥150
≥150
JM3020
30 ±3
≥100
≥100
10 ±3
20 ±3
A.2常用泡沫塑料滤芯多选用：JZ(JM)3050或JZ(JM)3040；纸质滤芯外加泡沫塑料滤材多选用：JZ（JM）3030或JZ（JM）3020。A.3常用滤芯泡沫塑料标注说明：JZ（JM）3050
25mm直线上泡孔的个数，通常有50、40、30、20密度，kg/m3
JZ表示聚酯类泡沫塑料；JM表示聚醚类泡沫塑料A.4试验方法参照GB/T10802。
QC/T971—2014
附录B
（资料性附录）
空气滤清器滤芯用非织造布的物理性能B.1用于滤芯的非织造布的物理特性见表B.1。表B.1空气滤清器滤芯用非织造布的物理特性项目
定量，g/m
厚度，mm
抗拉强度，N/5cm
撕裂强度，g
弯曲强度，
孔径，μm
透气度，（L/m）·SAp=200Pa
耐破度，kPa
210±（210×10%）
1.9±(1.9×10%)
100~160
120~150
≥588
注：测试样件尺寸（5×20）cm；拉伸速率200mm/min。B.2常用滤芯非织造布标注说明。K
试验方法参照OC/T1000.2。
230±（230x10%）
2.3±(2.3×10%)
100~160
110~140
≥1000
≥588
定量，g/mz
非织造布
空气滤清器用
250±（250×10%）
2.6±(2.6×10%)
100~160
110130
≥900
≥588
