【QC汽车标准】 前卸料混凝土搅拌运输车技术条件

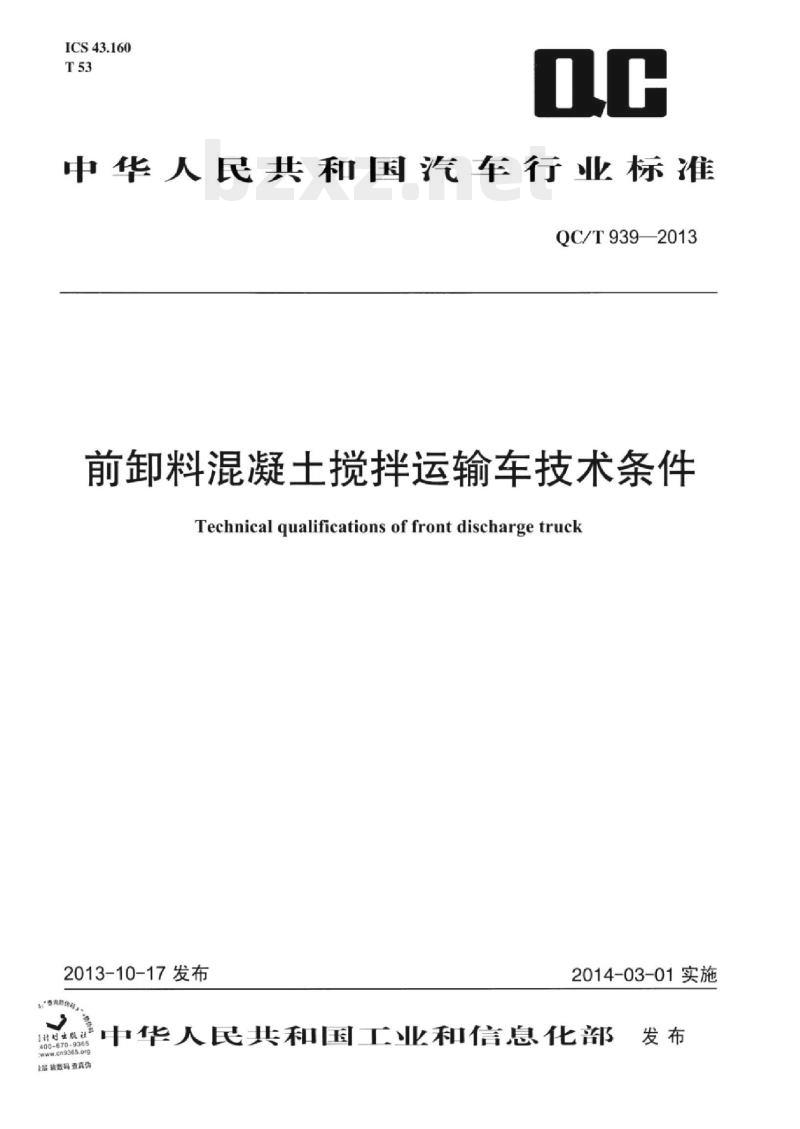

ICS43.160
中华人民共和国汽车行业标准
QC/T939—2013
前卸料混凝土搅拌运输车技术条件Technical qualifications of front discharge truck2013-10-17发布
2014-03-01实施
中华人民共和国工业和信息化部发布自社划出版社要
400-cm9365.mg
绿晨输数码查真伤

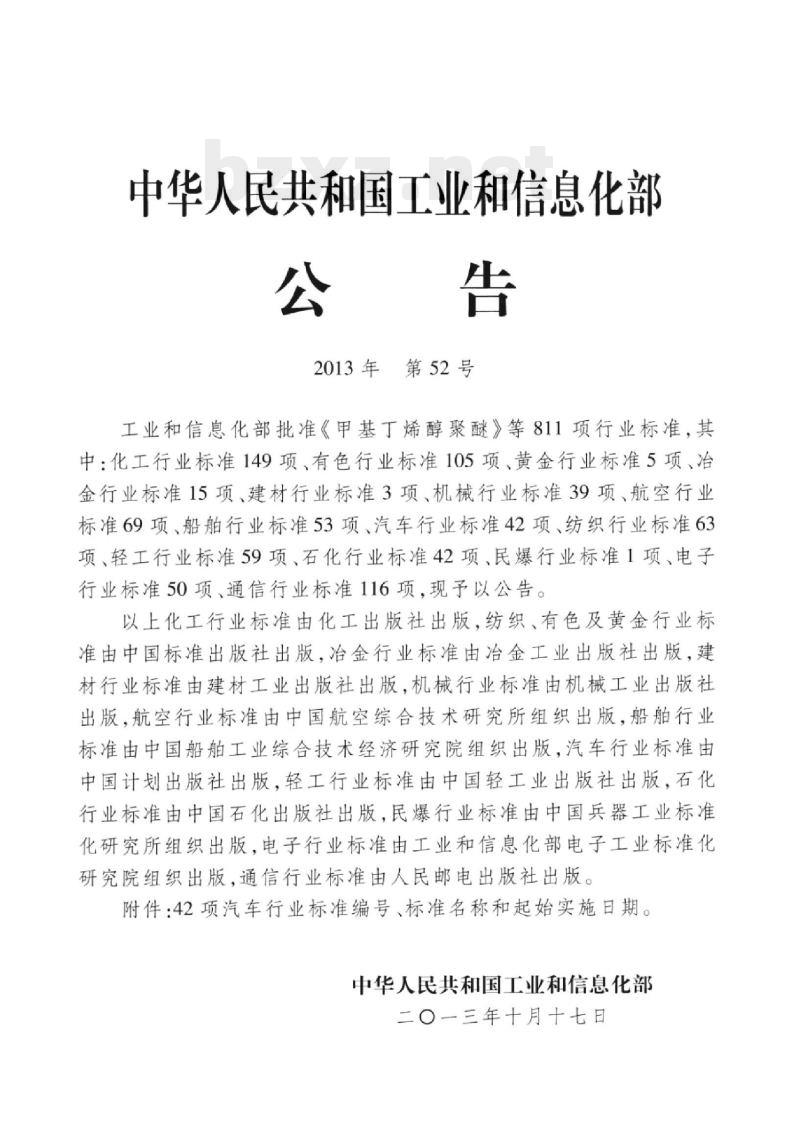

中华人民共和国工业和信息化部公告
2013年第52号
工业和信息化部批准《甲基丁烯醇聚醚》等811项行业标准，其中：化工行业标准149项、有色行业标准105项、黄金行业标准5项、冶金行业标准15项、建材行业标准3项、机械行业标准39项、航空行业标准69项、船舶行业标准53项、汽车行业标准42项、纺织行业标准63项、轻工行业标准59项、石化行业标准42项、民爆行业标准1项、电子行业标准50项、通信行业标准116项，现予以公告。以上化工行业标准由化工出版社出版，纺织、有色及黄金行业标准由中国标准出版社出版，治金行业标准由冶金工业出版社出版，建材行业标准由建材工业出版社出版，机械行业标准由机械工业出版社出版，航空行业标准由中国航空综合技术研究所组织出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，汽车行业标准由中国计划出版社出版，轻工行业标准由中国轻工业出版社出版，石化行业标准由中国石化出版社出版，民爆行业标准由中国兵器工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。附件：42项汽车行业标准编号、标准名称和起始实施日期。中华人民共和国工业和信息化部二〇一三年十月十七日

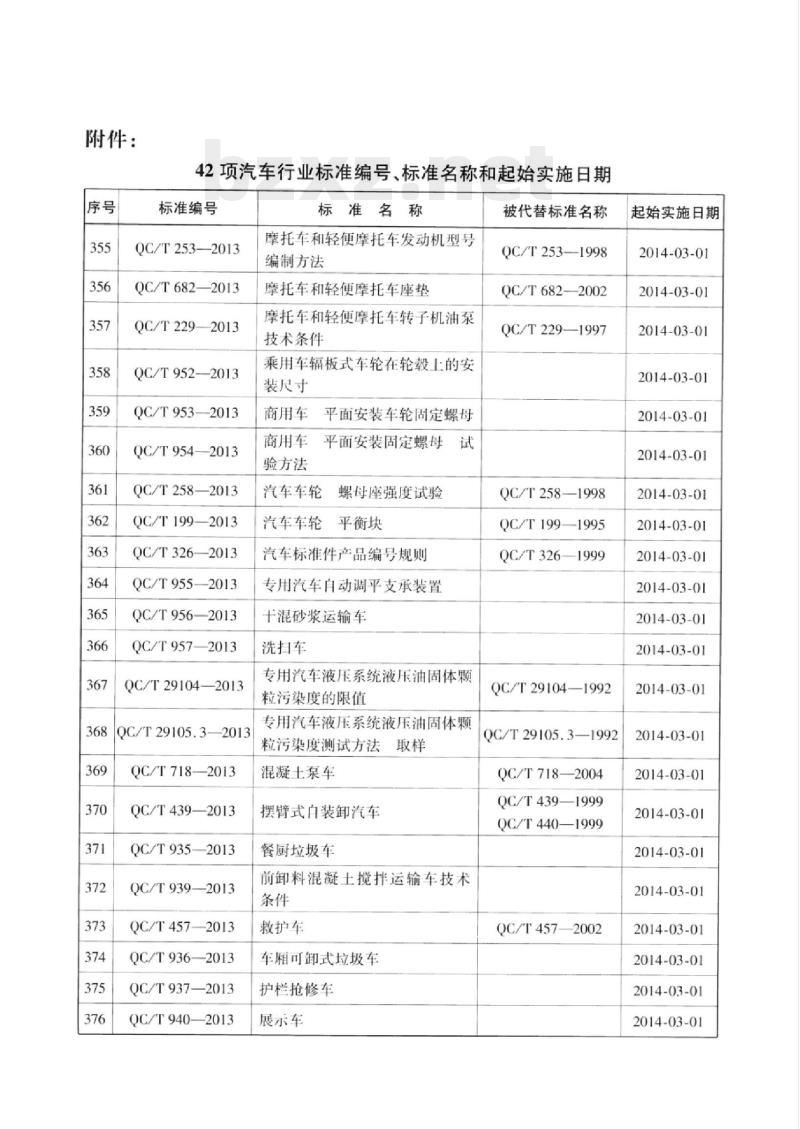

附件：
42项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T253—2013
QC/T682—2013
QC/T2292013
QC/T952-2013
QC/T9532013
QC/T954—2013
QC/T258-
QC/T199-
9—2013
QC/T326—2013
QC/T955—2013
QC/T956—2013
QC/T957—2013
QC/T29104—2013
QC/T29105.3—2013
QC/T718—2013
QC/T439—2013
QC/T935—2013
QC/T939—2013
QC/T457-—2013
QC/T936—2013
QC/T937—2013
OC/T940-
—2013
标准名称
摩托车和轻便摩托车发动机型号编制方法
摩托车和轻便摩托车座垫
摩托车和轻便摩托车转子机油泵技术条件
乘用车辐板式车轮在轮毂上的安装尺寸
商用车
商用车
验方法
平面安装车轮固定螺母
平面安装固定螺母试
汽车车轮
汽车车轮
螺母座强度试验
平衡块
汽车标准件产品编号规则
专用汽车自动调平支承装置
十混砂浆运输车
洗扫车
专用汽车液压系统液压油固体颗粒污染度的限值
专用汽车液压系统液压油固体颗粒污染度测试方法取样
混凝土泵车
摆臂式白装卸汽车
餐厨垃圾车
前卸料混凝土搅拌运输车技术
救护车
车厢可卸式垃圾车
护栏抢修车
展示车
被代替标准名称
QC/T253—1998
QC/T6822002
QC/T229—1997
QC/T258—1998
QC/T199—1995
QC/T326—1999
QC/T29104—1992
QC/T29105.3—1992
QC/T718—2004
QC/T439—1999
QC/T440—1999
QC/T4572002
起始实施日期
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01

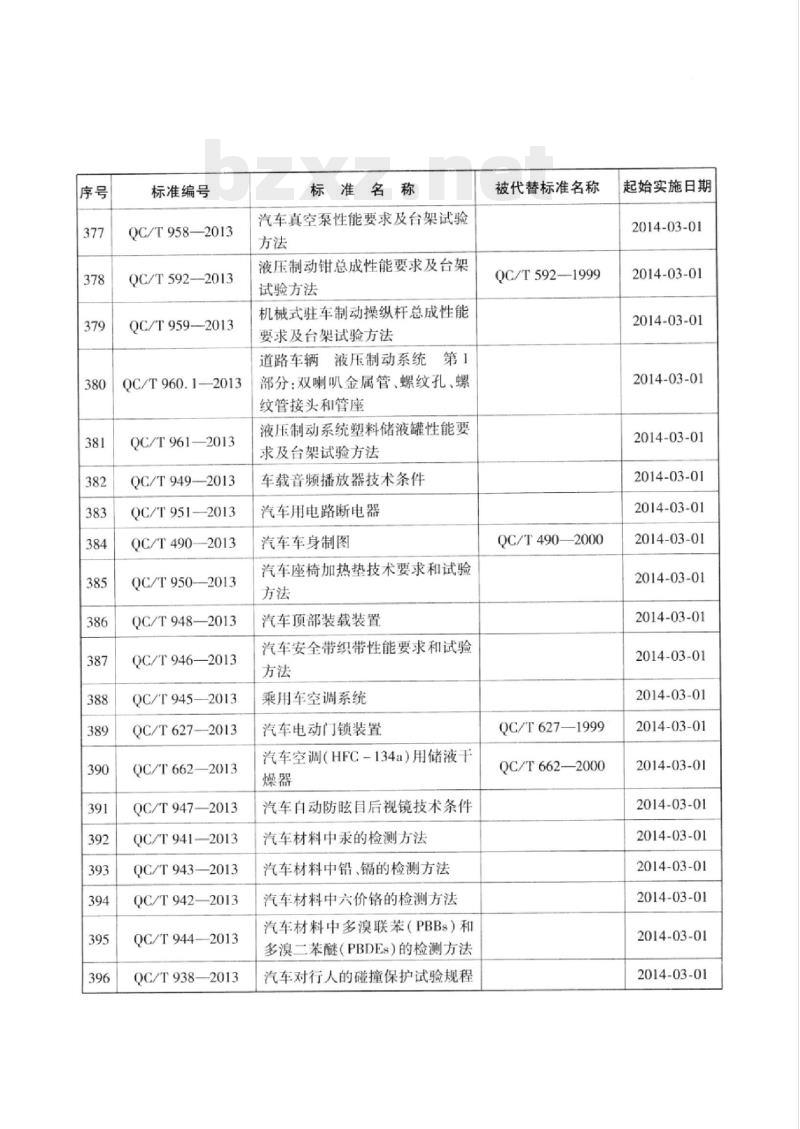

标准编号
QC/T958—2013
QC/T592——2013
QC/T959—2013
QC/T960.1—-2013
QC/T961—2013
QC/T949—2013
QC/T951—2013
QC/T490—2013
QC/T950——2013
QC/T948—2013
QC/T946-2013
QC/T945—2013
QC/T627—2013
QC/T662—2013
QC/T947—2013
QC/T9412013
QC/T943—2013
QC/T942—2013
QC/T944—2013
QC/T938—2013
标准名称
汽车真空泵性能要求及台架试验方法
液压制动钳总成性能要求及台架试验方法
机械式驻车制动操纵杆总成性能要求及台架试验方法
道路车辆液压制动系统第1
部分：双喇叭金属管、螺纹孔、螺纹管接头和管座
液压制动系统塑料储液罐性能要求及台架试验方法
车载音频播放器技术条件
汽车用电路断电器
汽车车身制图
汽车座椅加热垫技术要求和试验方法
汽车顶部装载装置
汽车安全带织带性能要求和试验方法
乘用车空调系统
汽车电动门锁装置
汽车空调（HFC-134a）用储液干燥器
汽车白动防眩目后视镜技术条件汽车材料中汞的检测方法
汽车材料中铅、镐的检测方法下载标准就来标准下载网
汽车材料中六价铬的检测方法
汽车材料中多溴联苯（PBBs）和多溴二苯醚（PBDEs）的检测方法汽车对行人的碰撞保护试验规程被代替标准名称
QC/T592—1999
QC/T490—2000
QC/T627—1999
QC/T662—2000
起始实施日期
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01

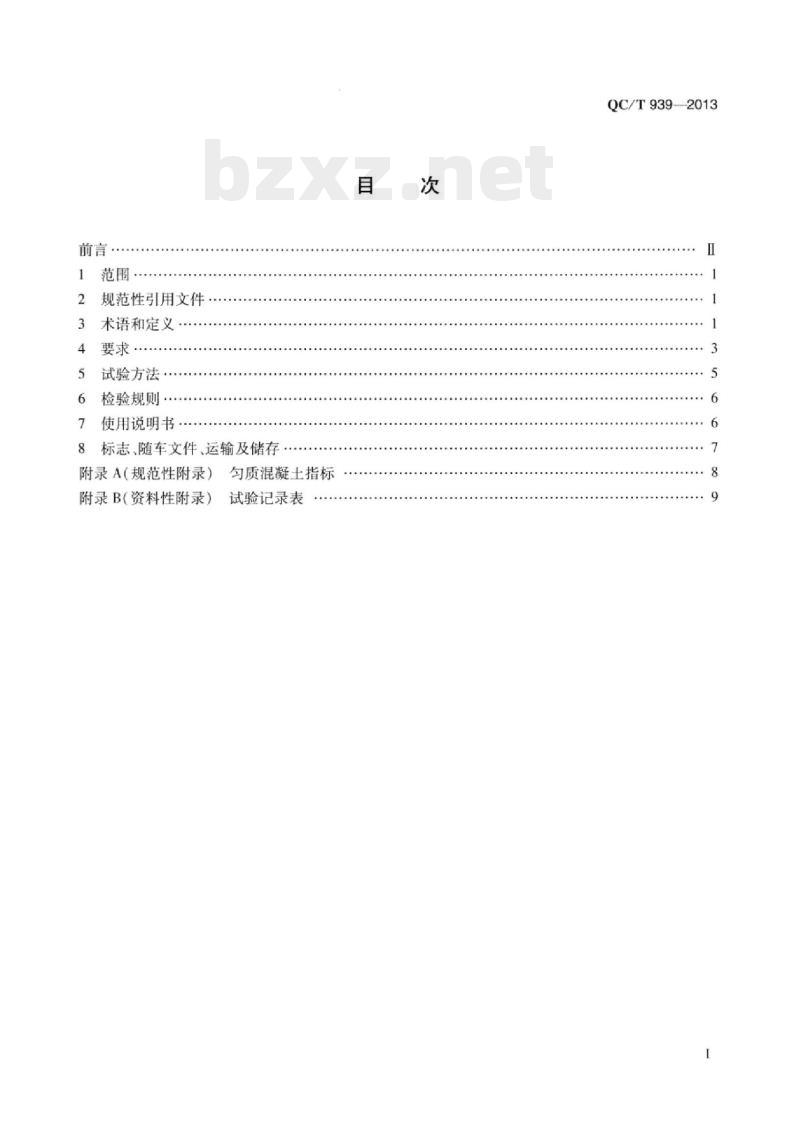

1范围·
2规范性引用文件
3术语和定义
要求·
5试验方法…
6检验规则.
使用说明书
8标志、随车文件、运输及储存
勾质混凝土指标
附录A（规范性附录）
附录B（资料性附录）
试验记录表
QC/T9392013
QC/T9392013
本标准按照GB/T1.1—2009《标准化T作导则第1部分：标准的结构和编写》给出的规则起草。
本标准附录A为规范性附录，附录B为资料性附录本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：中国重汽集团青岛重工有限公司、湖北航天双龙专用汽车有限公司、汉阳专用汽车研究所。
本标准主要起草人：辛珍阳、严新建、胡钢、吴海、付祥云、夏混1范围
前卸料混凝土搅拌运输车技术条件QC/T939—2013
本标准规定了前卸料混凝土搅拌运输车的要求、试验方法、检验规则、使用说明书及标志、随车文件和储存等。
本标准适用于采用二类底盘改装的具有布料功能的自行斜筒式前卸料混凝土搅拌运输车（以下简称运输车）。
本标准不适用于后卸料混凝土搅拌运输车。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用义件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。汽车加速行驶车外噪声限值及测量方法GB1495
道路车辆外廊尺寸、轴荷及质量限值CB1589
GB4785
GB7258
汽车及挂车外部照明和光信号装置的安装规定机动车运行安全技术条件
GB/T9969
工业产品使用说明书总则
GB11567.1汽车和挂车侧面防护要求GB11567.2汽车和挂车后下部防护要求GB/T12534汽车道路试验方法通则GB/T18411道路车辆产品标牌
GB23254
货车及挂车车身反光标识
QC/T252
专用汽车定型试验规程
QC/T484汽车油漆涂层
QC/T518
汽车用螺纹紧固件拧紧扭矩规范QC/T667
混凝土搅拌运输车技术条件和试验方法QC/T29104专用汽车液压系统液压油固体污染度限值3术语和定义
下列术语和定义适用于本文件。3.1
前卸料混凝土搅拌运输车frontdischargetruck搅拌筒进、出料口在驾驶室的前方，混凝土由搅拌筒内的螺旋叶片旋转到搅拌筒口，通过中间料斗由出料滑槽在前方卸料，并具有布料作业（驾驶员在驾驶室内可一人控制完成）方式的运输车。QC/T939—2013
布料滑槽dischargechute
在一定半径范围内具有可回转、伸出、升降、折叠的滑槽总成，使混凝土依靠自重流向指定区域。3.3
前伸frontextend
运输车在行驶状态时，车辆的最前端点（包括前拖钩、车牌及任何固定在车架前部的刚性部件或布料滑槽最前端)在地面投影与前轴中心线在地面投影的距离(Z)，见图1。图1前伸
布料作业范围dischargerange
运输车在布料作业状态下，布料滑槽出料口所能达到的区域。2
公称搅拌容量nominalchurncapabilityQC/T939—2013
搅拌筒能容纳全部未经搅拌的配料（包括水）在充分搅拌时不产生外溢，并能产生最大体积（以捣实后的体积计算）的匀质混凝土，单位m。3.6
出料速度dischargespeed
运输车搅拌筒以规定的卸料速度旋转，布料滑槽置于与水平面成30°±3°的倾斜角时，平均每分钟从运输车卸出的混凝土经搅拌后的体积，单位m/min。4要求
4.1整车
4.1.1运输车应符合本标准的规定，并按经规定程序批准的产品图样及技术文件制造。4.1.2外购件、外协件应符合相关标准的规定，并有制造厂的合格证，经整车厂检验合格后方可装配。所有自制零部件经检验合格后方可装配。4.1.3运输车的整车总质量不得超过底盘的最大许用值，转向轴（轮）载质量和侧倾稳定角应符合GB7258的规定。
4.1.4运输车的进料斗上口尺寸不小于1000mm×800mm，距地面高度不大于3900mm。4.1.5运输车的外廊尺寸、轴荷、质量限值应符合CB1589的规定。4.1.6运输车应能运输公称搅动容量的预拌混凝土，并能在坡度为14%的路面上，出料口面对下坡方向时，在搅动工况下不产生外溢。公称搅动容量的允许偏差为7%。4.1.7混凝土材料（包括水）事先经配料站配好后装入运输车，运输车应能搅拌和生产出公称搅动容量的匀质混凝土，搅拌时拌和料不应产生外溢。混凝主材料加人后，搅拌筒在规定的搅拌转速下旋转70r～100r，混凝土的匀质性应符合附录A的规定。4.1.8运输车从进料到输送卸料完毕，允许的最长搅动时间为90min，且搅拌筒按规定连续运转不大于300r（取其中时间短者），在气温30℃以上时或输送快速干硬混凝土时，最长搅动时间应缩短在60min之内。搅动行驶时，最高车速不得超过50km/h。4.1.9运输车装上预拌混凝土，在规定的搅动速度或最长搅动时间内运送到交货地点后，混凝土质量必须符合附录A的匀质性要求。4.1.10运输车的进料速度应符合QC/T667的规定。4.1.11运输车的出料速度不小于0.8m/min。出料残余率应符合QC/T662的规定4.1.12运输车应安装牢固。各连接部分的零部件不应有损坏、永久变形等现象，不应有上车与底盘偏离原先固定位置的情况。上装螺纹紧固件的拧紧力矩应符合QC/T518的规定。4.1.13运输车制动性能应符合CB7258的规定。4.1.14运输车加速行驶车外噪声应符合CB1495的规定。驾驶员耳旁噪声应符合GB1495的规定。运输车作业时，外部操作者耳旁噪声应不大于90dB（A）；采用独立发动机取力，外部操作者耳旁噪声应不大于94dB（A）。，
4.1.15运输车车身反光标识的设置应符合GB23254的规定。3
QC/T9392013
4.1.16运输车的侧面防护装置应符合GB11567.1的规定，后下部防护装置应符合GB11567.2的规定。
4.1.17运输车外部照明和光信号装置应符合GB4785的规定。4.2供水系统
4.2.1供搅拌简清洗及十式搅拌加水用的水箱，水箱中可容水的容量不得小于30L/m与车辆公称搅动容量（m）的乘积，水的流量不小于45L/min。4.2.2压力形式的水箱的供气系统，必须配备减压阀和溢流阀，保证水箱中的压力不大于0.4MPa。4.2.3水箱应设置清晰的水位计（管），并能使操纵者容易看清水箱中的水位。4.3搅拌筒
4.3.1运输车搅拌筒的旋转方向规定如下（站在车辆前，面对驾驶室观看）：顺时针旋转时：出料：
b）逆时针旋转时：进料、搅拌和搅动。搅拌筒的几何容积应按能装载公称搅动容量的混凝土，并在坡度为14%的路面不产生漏料4.3.2
的原则计算
4.3.3搅押筒应设置1~2个能快速打开的人孔，其要求应符合QC/T667的规定。4.3.4搅拌简在各种规定的使用状态下，应转动平稳，不得有打额和振动的现象。4.3.5搅拌叶片与简体应焊接牢固，螺旋曲线应连续，不应有明显拐点。4.4布料滑槽
4.4.1运输车布料滑槽在布料范围内应具有回转、升降的功能。布料滑槽回转角度（范围)应能在水平面内转动不小于170°，以适应不同的布料区域。在垂直平面内应能调节与水平方向的倾斜角，以适应不同的卸料、布料高度。4.4.2布料滑槽在水平面内达到最大布料范围的回转时间不得超过20s。4.4.3布料滑槽在垂直平面内举升、下降的时间均不得超过20s。4.4.4应设置延长滑槽，其与布料滑槽的拆装应方便，延长滑槽与布料滑槽的总长度应不得影响行车及施工等的安全。布料滑槽与延长滑槽连接后应形成圆滑的连续通道，不得阻碍混凝土的卸料。4.4.5布料滑槽在布料时应在驾驶员的视野范用内。4.4.6延长滑槽拆下后应固定、锁紧在专设的固定支架上，并不得影响运输车的行驶。折叠后的出料滑槽和运输车前伸均不得影响驾驶员的视野和整车的行驶4.4.7
4.4.8布料滑槽回转机构启动、停止时，运行应平稳：回转机构应设置回转限位装置。4.4.9布料滑槽升降采用液压油缸结构时，应设双向液压锁，保证作业安全。4.5液用系统
4.5.1液压管路应排列整齐、牢固、合理，各元件应拆装方便，便于维修4.5.2液压源必须独立，不得与底盘的液压系统并用。4.5.3开式系统的滤油器精度应不低于25um，闭式系统的吸油滤油器的精度应不低于10μm。滤油器吸人口的真空值不得超过0.05MPa液压系统液油的固体污染度限值应符合QC/T29104的规定。4.5.4
4.5.51作中液压系统液压油的最高1作温度不得超过80℃。4
QC/T939—2013
4.5.6管路联接必须可靠，不允许有渗漏现象。高压管路应进行压力为液压系统额定工作压力的1.5倍的密封性能试验，保持5min，不允许有渗漏、裂纹以及局部膨胀、接头脱开等现象。4.6上装操纵系统
4.6.1操纵机构应轻便灵活，简单可靠，各手柄工作时不得相互干扰和引起误动作；应设置锁紧装置（或定位装置），防止行车中操纵杆位置发生变动。4.6.2在手柄附近应装手柄位置指示牌，表明进料、搅拌、布料时手柄的方向和位置。4.6.3运输车在前进或后退时，均应能实现驾驶员在驾驶室内自主操纵布料滑槽的回转、升降以进行布料。在驾驶室外应设置操纵机构，以适应不同的作业工况。4.7外观质量
4.7.1焊缝应均匀、平直，无漏焊、裂纹、夹渣、气孔、咬边、飞溅和焊穿等缺陷。铸件表面应无毛边、包砂等现象。
4.7.2所有外露黑色金属表面均应做防锈处理。外观装饰漆应美观大方，符合QC/T484的规定。4.8防护装置
运输车应设有方便人员安全上下的梯子和安全防护栏杆，所有上下梯子和防护栏杆的通道均应是畅通的，通道内不得有影响人员上下的尖角凸起物。4.9可靠性
运输车必须进行行驶和作业可靠性试验，见表1。在可靠性试验过程中不得发生致命障碍，重要零件不得损坏或发生性能异常现象。可靠性试验后，性能复试所测得的各主要数据应无异常变化。表1专用装置可靠性试验项目及效果试验项目
布料滑槽的旋转
布料滑槽的升降
罐体的旋转
5试验方法
试验方式
从左到右/从右到左
从下到1/从上到下
最大转速正转/反转
5.1试验条件及试验准备
试验次数
各50次
各50次
各5min
性能要求
运转：勾速、无停滞现象；停止：稳定不动运转：勾速、无停滞现象：停止：稳定不动液压系统无异响、漏油，运转无停顿、卡滞现象5.1.1搅拌车的试验条件及试验准备应符合GB/T12534的规定。5.1.2本标准中除对装载物要求使用预拌匀质混凝土外，其他满载试验时，装载物可使用混凝土配料中不加水泥的混合料。
5.2定型试验
定型试验按QC/T252的规定进行。5.3强制性检验
运输车侧面及后下部防护、加速行驶车外噪声、外部照明及光信号装置等强制性检验项目按相关强制性标准进行。
5.4运输车专项性能试验
QC/T939—2013
5.4.1运输车爬坡试验、搅动性能、进料速度、卸料能力、作业噪声、液压油温度、液压系统液压油固体污染度等专项性能试验按QC/T667的规定进行。5.4.2布料滑槽回转角度试验。运输车空载状态下，位于平坦路面上，发动机在额定转速，将布料滑槽从左侧极限位置旋转到右侧极限位置时，在水平面形成的夹角分别测量3次，将结果记人附录B的表B.1。
5.4.3布料滑槽回转时间、举升时间及下降时间试验。5.4.3.1测试条件。运输车空载状态下，位于平坦路面上，发动机在额定转速。5.4.3.2回转时间测量。用秒表测量布料滑槽从回转极限位置转到另一极限位置时所用的时间分别测量3次，将结果记人附录B的表B.1。5.4.3.3举升时间测量。用秒表测量滑槽举升缸将布料滑槽从最低端举升至最高端所用的时间，分别测量3次，将结果记人附录B的表B.1。5.4.3.4下降时间测量。用秒表测量滑槽举升缸将布料滑槽从最高端下降至最低端所用的时间，分别测量3次，将结果记人附录B的表B.1。6检验规则
6.1出厂检验
6.1.1运输车出厂前应由制造厂质量检验部门逐台检验，确认合格并签发产品合格证后方可出厂。6.1.2运输车出厂检验项目：
a）外观；
b）上装操纵系统功能试验；
搅拌性能试验（空载运转20min）。6.2型式检验
凡属下列情况之一者，需做型式检验：6.2.1
新产品试制定型；
产品停产2年后，恢复生产时；
正常生产的产品已历经3年时；
出厂检验与定型检验有重大差异时；d)
正式生产后，如结构、材料、工艺有较大改变，影响产品性能时。e）
型式检验中，属6.2.1中a）、b)两种情况，应按本标准第4章的要求及国家有关规定进行检6.2.2
验；属6.2.1中c)应对专用性能进行检验；属6.2.1中d）、e）两种情况，仅对受影响项目进行检验。使用说明书
运输车的使用说明书的编制应符合GB/T9969的有关规定，包括以下内容：a）产品型号、用途和结构简介：b）主要技术性能；
外形尺寸；
操作程序；
