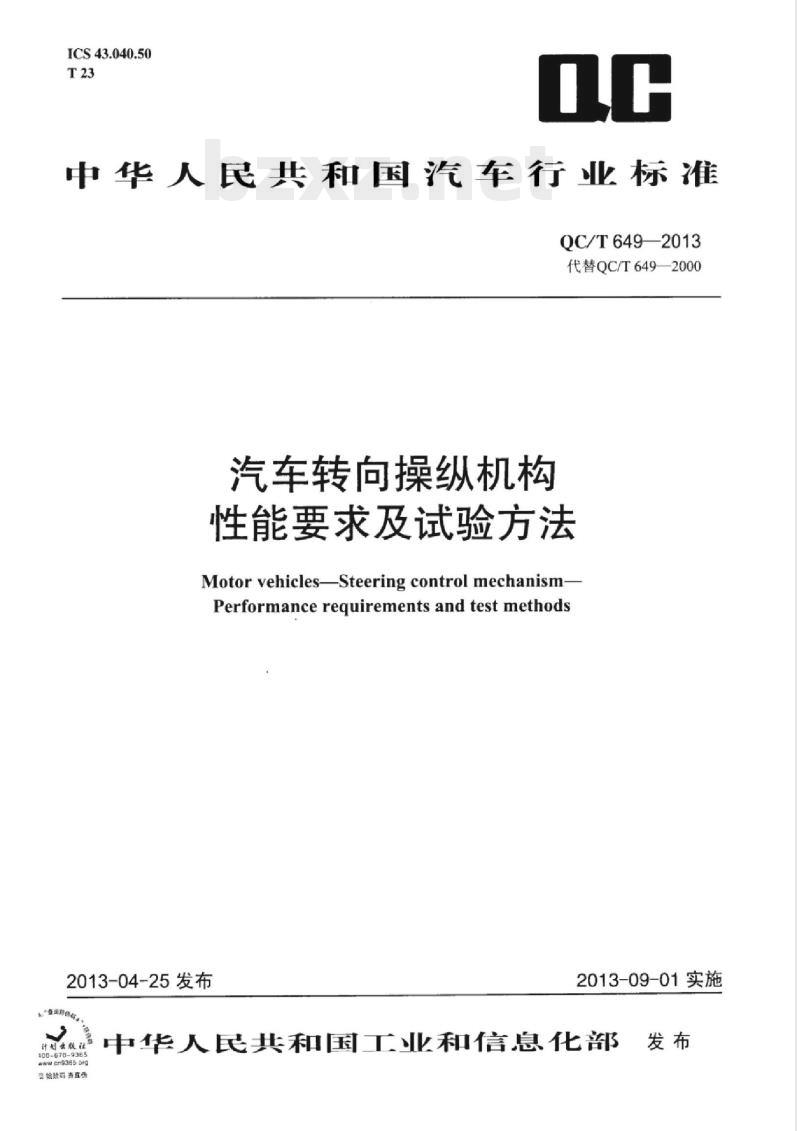

【QC汽车标准】 汽车转向操纵机构性能要求及试验方法

ICS43.040.50
中华人民共和国汽车行业标准
QC/T649—2013
代替QC/T649—2000
汽车转向操纵机构
性能要求及试验方法
MotorvehiclesSteeringcontrol mechanism-Performance requirements and test methods2013-04-25发布
温酸政码春蔬伪
2013-09-01实施
中华人民共和国工业和信息化部发布

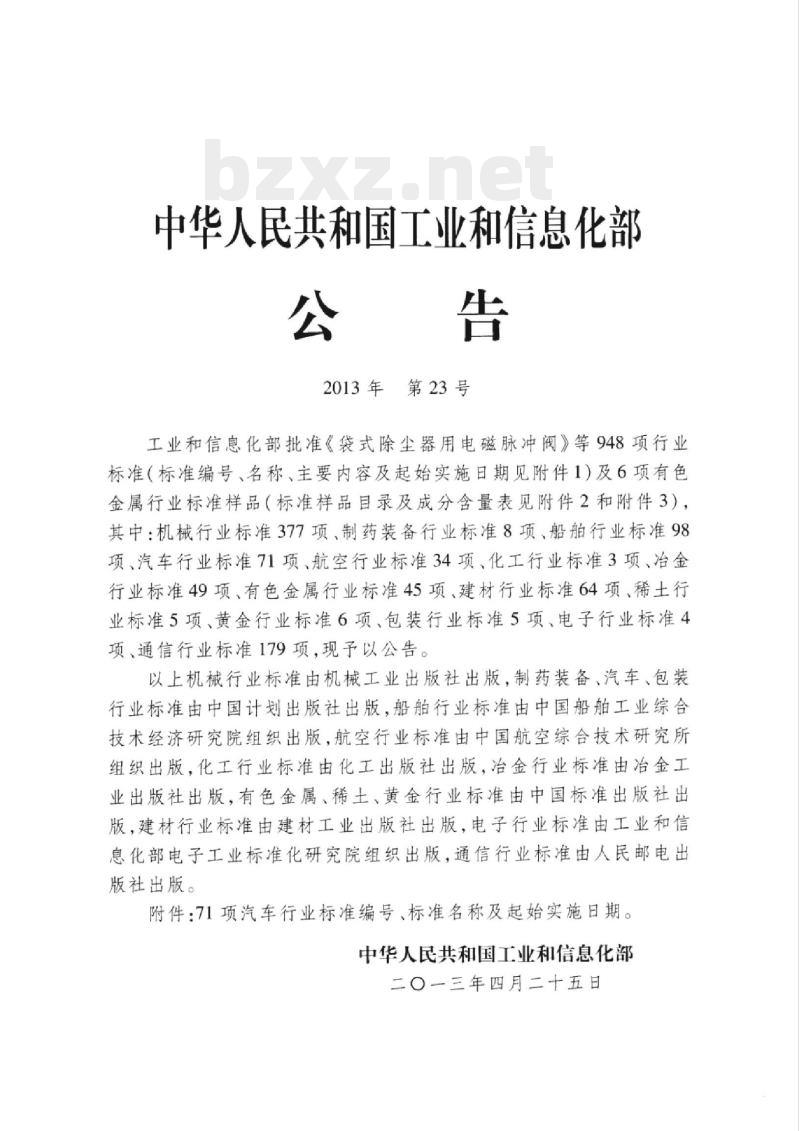

中华人民共和国工业和信息化部公告
2013年第23号
工业和信息化部批准《袋式除尘器用电磁脉冲阀》等948项行业标准（标准编号、名称、主要内容及起始实施日期见附件1）及6项有色金属行业标准样品（标准样品目录及成分含量表见附件2和附件3）其中：机械行业标准377项、制药装备行业标准8项、船舶行业标准98项、汽车行业标准71项、航空行业标准34项、化工行业标准3项、治金行业标准49项、有色金属行业标准45项、建材行业标准64项、稀土行业标准5项、黄金行业标准6项、包装行业标准5项、电子行业标准4项、通信行业标准179项，现予以公告。以上机械行业标准由机械工业出版社出版，制药装备、汽车、包装行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，冶金行业标准由冶金工业出版社出版，有色金属、稀土、黄金行业标准由中国标准出版社出版，建材行业标准由建材工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：71项汽车行业标准编号、标准名称及起始实施日期。中华人民共和国工业和信息化部二O一三年四月二十五日

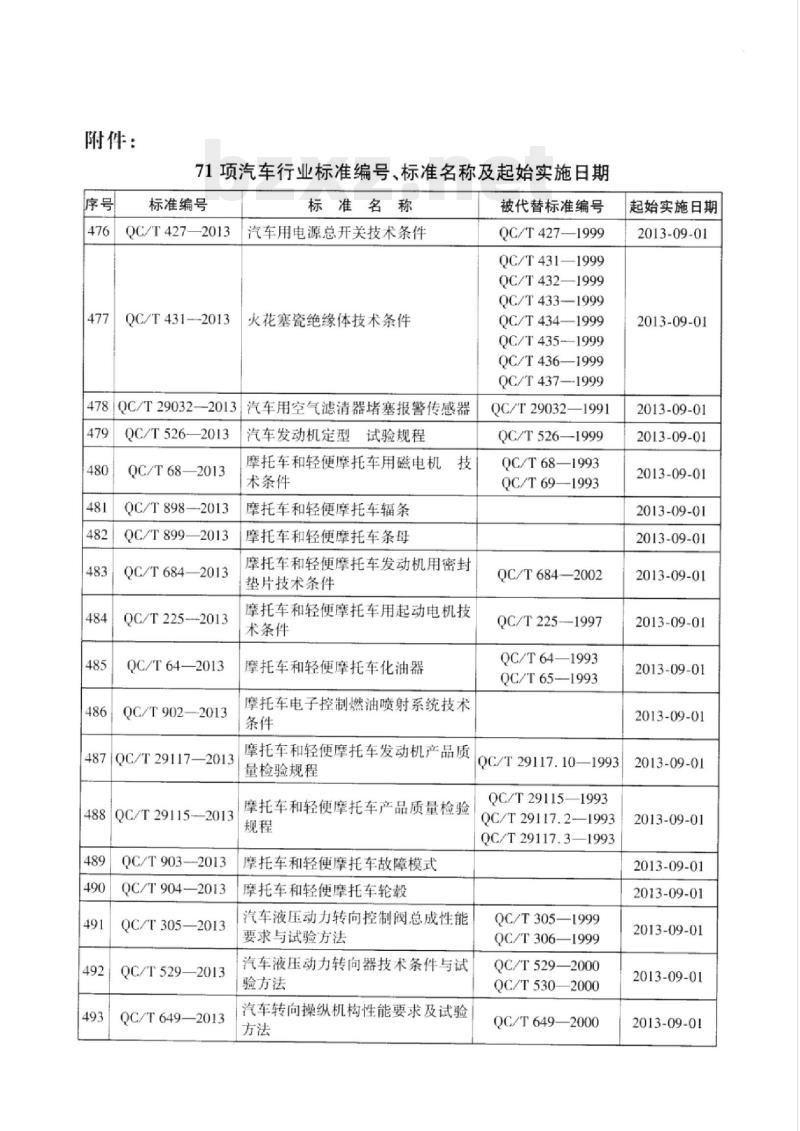

附件：
71项汽车行业标准编号、标准名称及起始实施日期标准编号
QC/T4272013
OC/T431--2013
标准名称
汽车用电源总开关技术条件
火花塞瓷绝缘体技术条件
478|OC/T29032—2013
汽车用空气滤清器堵塞报警传感器479
QC/T526-
QC/T68—2013
QC/T898—-2013
QC/T899—2013
QC/T684—2013
QC/T225--2013
QC/T64—2013
QC/T902—2013
487|QC/T29117—2013
QC/T29115-2013
QC/T903—2013
QC/T904—2013
QC/T305—2013
QC/T529—2013
QC/T649—2013
汽车发动机定型试验规程
摩托车和轻便摩托车用磁电机技术条件
摩托车和轻便摩托车辐条
摩托车和轻便摩托车条母
摩托车和轻便摩托车发动机用密封垫片技术条件
摩托车和轻便摩托车用起动电机技术条件
摩托车和轻便摩托车化油器
摩托车电子控制燃油喷射系统技术条件
摩托车和轻便摩托车发动机产品质量检验规程
摩托车和轻便摩托车产品质量检验规程
摩托车和轻便摩托车故障模式
摩托车和轻便摩托车轮毂
汽车液压动力转向控制阀总成性能要求与试验方法
汽车液压动力转向器技术条件与试验方法
汽车转向操纵机构性能要求及试验方法
被代替标准编号
QC/T427—1999
QC/T431—1999
QC/T432—1999
QC/T433-—1999
QC/T434—1999
QC/T 435-—1999
QC/T436—1999
QC/T437—1999
QC/T29032—1991
QC/T526—1999
QC/T68—1993
QC/T69—1993
QC/T684—2002
QC/T225—1997
QC/T64—1993
QC/T65—1993
OC/T29117.10—1993
QC/T29115—1993
QC/T29117.2—1993
QC/T29117.3—1993
QC/T305—1999
QC/T306—1999
QC/T5292000
QC/T5302000
QC/T649—2000
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
标准编号
QC/T647—2013
QC/T905—2013
QC/T47—2013
QC/T906-2013
QC/T907-
QC/T29061-
QC/T908-
QC/T909—2013
QC/T910
QC/T911
QC/T912+
QC/T913-
QC/T914-
QC/T915-
—2013
QC/T916—2013
QC/T917-—2013
QC/T918—2013
QC/T48—2013
QC/T919—2013
QC/T920—2013
QC/T921—2013
QC/T922—2013
QC/T923—2013
QC/T287-
QC/T625-
QC/T721---2013
标准名称
汽车转向万向节总成性能要求及试验方法
汽车防护杠
汽车座椅术语
汽车内饰件用麻纤维复合板的技术要求和试验方法
汽车散热器散热性能试验方法
汽车发动机用蜡式调温器技术条件运马车
沥青水泥砂浆搅拌半挂车
玻璃运输半挂车
电源车
半挂牵引车与半挂车匹配技术要求液压悬挂挂车通用技术条件
甲醚汽车定型试验规程
车用二甲醚钢瓶集成阀
重型车用二甲醚单燃料发动机技术条件
燃气汽车专用手动截止阀
汽车用汽油滤清器试验方法
汽车电喷汽油机汽油滤清器总成技术条件
汽车用机油滤清器试验方法
汽车用全流式机油滤清器总成技术条件
汽车用分流离心式机油滤清器技术条件和试验方法
汽车用空气滤清器纸质滤芯技术条件
汽车柴油机燃油预滤器总成技术条件
汽车燃油滤清器纸质滤芯尺寸
汽车用涂镀层和化学处理层
汽车用非电解锌片涂层
被代替标准编号
QC/T647—2000
QC/T47—1992
QC/T29061—1992
QC/T48—1992
QC/T287—1999
QC/T625—1999
QC/T721—2004
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
标准编号
OC/T927—2013
QC/T518-
QC/T401
QC/T369—2013
QC/T370—2013
QC/T621.1—2013
QC/T621.2-2013
QC/T621.3—2013
QC/T624
QC/T378-—2013
QC/T400—2013
QC/T405—2013
QC/T928—2013
QC/T929—2013
QC/T930-2013
QC/T931—2013
QC/T599—2013
QC/T4032013
QC/T379—2013
QC/T404—2013
QC/T3812013
QC/T618—2013
QC/T383—2013
QOC/T399-
—2013
OC/T402-
QC/T925-2013
QC/T926—2013
标准名称
法兰连接器
汽车用螺纹紧固件紧固扭矩
卡套式锥螺纹直角接头体
多管夹片
单管夹片
钢带式弹性软管夹箍
董第1部分：
型式、尺寸和材料
钢带式弹性软管夹箍
技术条件
钢带式弹性软管夹箍
夹箍用软管和接管
橡胶堵塞
内六角锥形螺塞
第2部分：
第3部分：
卡套式锥螺纹直角三通接头体
扩口式锥螺纹三通管接头体
中间固定式塑料管线夹
端固定式塑料管线夹
波纹管用夹箍
强力软管夹箍
端面凸焊螺栓
扩口式锥螺纹直通管接头体
方头锥形螺塞
扩口式锥螺纹直角管接头体
六角头锥形螺塞
嵌装塑料螺母技术条件
六角头锥形磁性螺塞
卡套式锥螺纹直通接头体
卡套式锥螺纹三通接头体
超级电容电动城市客车定型试验规程
轻型混合动力电动汽车（ISG型）用动力单元可靠性试验方法
被代替标准编号
QC/T518—2007
QC/T401—1999
QC/T369—1999
QC/T3701999
QC/T621—1999
QC/T624—1999
QC/T378—1999
QC/T400—1999
QC/T405—1999
QC/T599-
QC/T403+
—1999
QC/T379—1999
QC/T404—1999
QC/T381—1999
QC/T618—1999
QC/T383—1999
QC/T399—1999
QC/T402—1999
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
规范性引用文件
术语和定义
试验样品
性能要求
试验方法
QC/T6492013
QC/T649—2013
本标准是QC/T649一2000《汽车转向传动轴总成性能要求及试验方法》的修订版。本标准对QC/T649—2000的主要修订如下：一增加汽车转向操纵机构一部分零部件的性能要求及试验方法。一对部分性能要求进行修订。
本标准自实施日起代替QC/T649—2000。本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准负责起草单位：一汽海马汽车有限公司。本标准参加起草单位：中国汽车工程研究院、四川绵阳三力股份有限公司、浙江万达汽车方向机有限公司、南京驰力有限公司、江苏格尔顿传动轴有限公司、杭州世宝汽车方向机有限公司、南京创琦汽车零部件有限公司、清华大学、荆州恒隆汽车零部件制造有限公司、南京东华汽车转向器公司。本标准主要起草人：秦全权、蔡锋、周道辉、刘旌扬、黄敏丽、刘大勇本标准参加起草人：邓飞、杨洪斌、陈伟、蔡公清、王建明、周珑、朱永健、季学武、卢琼波、陈春华。1范围
汽车转向操纵机构性能要求及试验方法本标准规定了汽车转向操纵机构的性能要求及试验方法。本标准适用于汽车转向操纵机构规范性引用文件
QC/T649—2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB11557
防止汽车转向机构对驾驶员伤害的规定汽车防盗装置
GB15740
GB/T5179
9汽车转向系术语和定义
QC/T563
汽车转向盘试验方法
QC/T647
3术语和定义
汽车转向万向节性能要求及试验方法GB/T5179确立的以及下列术语和定义适用本标准。3.1
转向盘中心centerof steeringwheel按照装车固定方法将转向盘固定在转向轴上，转向盘轮缘中心圆的中心。3.2
可调转向管柱adjustablesteeringcolumn可以进行角度和（或）高度调整的转向管柱。3.3
不可调转向管柱
Enonadjustable steering column不可以进行角度和高度调整的转向管柱3.4
溃缩力和溃缩行程
compress force and compress stroke当转向操纵机构受到压缩外力时.有一定的压缩行程。最大的压缩力叫溃缩力，压缩行程叫溃缩行程。
4试验样品
试验样品应按照规定程序批准的图样和技术文件制造，其材料、尺寸、热处理及装配状态应符合图样和技术文件规定。耐久试验至少1件，静强度试验至少1件，其余试验项目不少于3件。1
QC/T649—2013
5性能要求
除非另有规定，汽车转向操纵机构总成应符合以下要求。5.1间隙测定
5.1.1轴向间隙。
轴向间隙不大于0.2mm。
5.1.2径向间隙。
径向间隙不大于0.1mm。
5.1.3扭转间隙。
对于无滑动花键结构，总成包含1个万向节，总成的扭转角度不大于15\；对于滑动花键结构，总成包含1个万向节，总成的扭转角度不大于40；总成包含2个万向节，总成的扭转角度不大于55°。bzxz.net
5.1.4滑动花键扭转间隙
对于滑动花键结构，滑动花键的扭转角度不大于25”。5.2转动力矩
5.2.1转向管柱空载转动力矩。
转动力矩不大于0.30N+m；转动力矩变化率k不大于33.3%。5.2.2转向管柱总成负载转动力矩变化率。转向管柱总成负载转动力矩变化率k不大于20%。5.3转向管柱调节特性
5.3.1转向管柱角度调节力。
转向管柱角度调节力不大于98N，操作时无异常感觉。5.3.2转向管柱高度调节力。
转向管柱高度调节力不大于160N，操作时无异常感觉。5.3.3转向管柱角度调节保持力。转向管柱角度调节保持力不小于490N。5.3.4转向管柱高度调节保持力。转向管柱高度调节保持力不小于490N。5.3.5手柄操作力。
手柄操作力在49N~147N范围内。5.4刚性
5.4.1垂直弯曲刚性。
垂直方向弯曲变形量不大于0.5mm。5.4.2横向弯曲刚性。
横向弯曲变形量不大于1mm。
5.4.3手柄刚性。
手柄紧固方向刚性值不小于5N/mm。2
5.5溃缩吸能特性
QC/T649—2013
渍缩力和溃缩行程符合设计要求。撞击时溃缩吸收能量试验符合GB11557的技术要求。5.6导电性
除另有导电回路以外，电阻小于0.70。5.7异响
无异响。
5.8静强度
5.8.1静扭强度。
无属服。
5.8.2转向锁锁止强度
符合GB15740的相关要求。
5.9耐久试验
5.9.1调节机构耐久试验
每个零件无损坏现象：转向管柱角度调节保持力不小于490N：转向管柱高度调节保持力不小于490N。
5.9.2转动耐久试验。
每个零件无损坏现象
5.9.3扭转耐久试验。
每个零件无损坏现象。
5.9.4弯曲耐久试验。
每个零件无破损现象，紧固螺栓无松动。5.9.5滑动花键磨损试验：
转动方向间隙增加量不大于5'。5.10振动试验
5.10.1振动试验
每个零件无破损现象，紧固螺栓无松动，不得产生异常。5.10.2共振频率。
共振频率不小于35Hz，
5.11万向节试验
万向节的性能要求按QC/T647执行，?
试验方法
6.1总则
试验方法中使用的符号说明如下：P试验时对试验样品施加作用力，如：P,-P..；T试验时对试验样品施加的力矩.如.T.T.·F一样品试验结果产生的力，如.F，...*.3
QC/T649—2013
样品试验结果产生的力矩，如：M，、M，；6,——转向管柱轴线与水平线夹角：土一一指分别施加力、力矩、转动角度、位移方向。6.2间隙测定
6.2.1轴向间隙。
按照装车固定方法固定转向管柱，见图1：给转向轴转向盘侧施加轴向力P=±29.4N：绘出转向轴轴向力P，和轴向间隙的关系曲线.见图2。3，就是轴向间隙，图1
轴向间隙
n(mm）
图2P,-6轴向间隙特性
6.2.2径向间隙
按照装车固定方法固定转向管柱，见图3：给转向盘中心施加径向力Pz=±29.4N：在转向盘中心测量径向问隙，绘出转向轴输人端径向力P，和径向间隙8的关系曲线，见图4。6就是径向间隙。转向盘中心
径向间隙
6.2.3扭转间隙。
4P2-6径向间隙特性
QC/T649—2013
按照装车状态固定转向管柱总成，转向传动轴输出端刚性固定，见图5；给转向轴方向盘侧施加扭矩T，=±3N·m；绘制扭转力矩T和转动角度值β的关系曲线，见图6。β，就是扭转间隙。nnn
图5扭转间隙
(N·m)
图6T，-β扭转间隙特性
6.2.4滑动花键扭转间隙。
将滑动花键一端固定，在未固定的一端施加扭转力矩T，=±3N·m，见图7；绘制扭转力矩T，和转动角度值β的关系曲线，见图6。β，就是扭转间隙。
