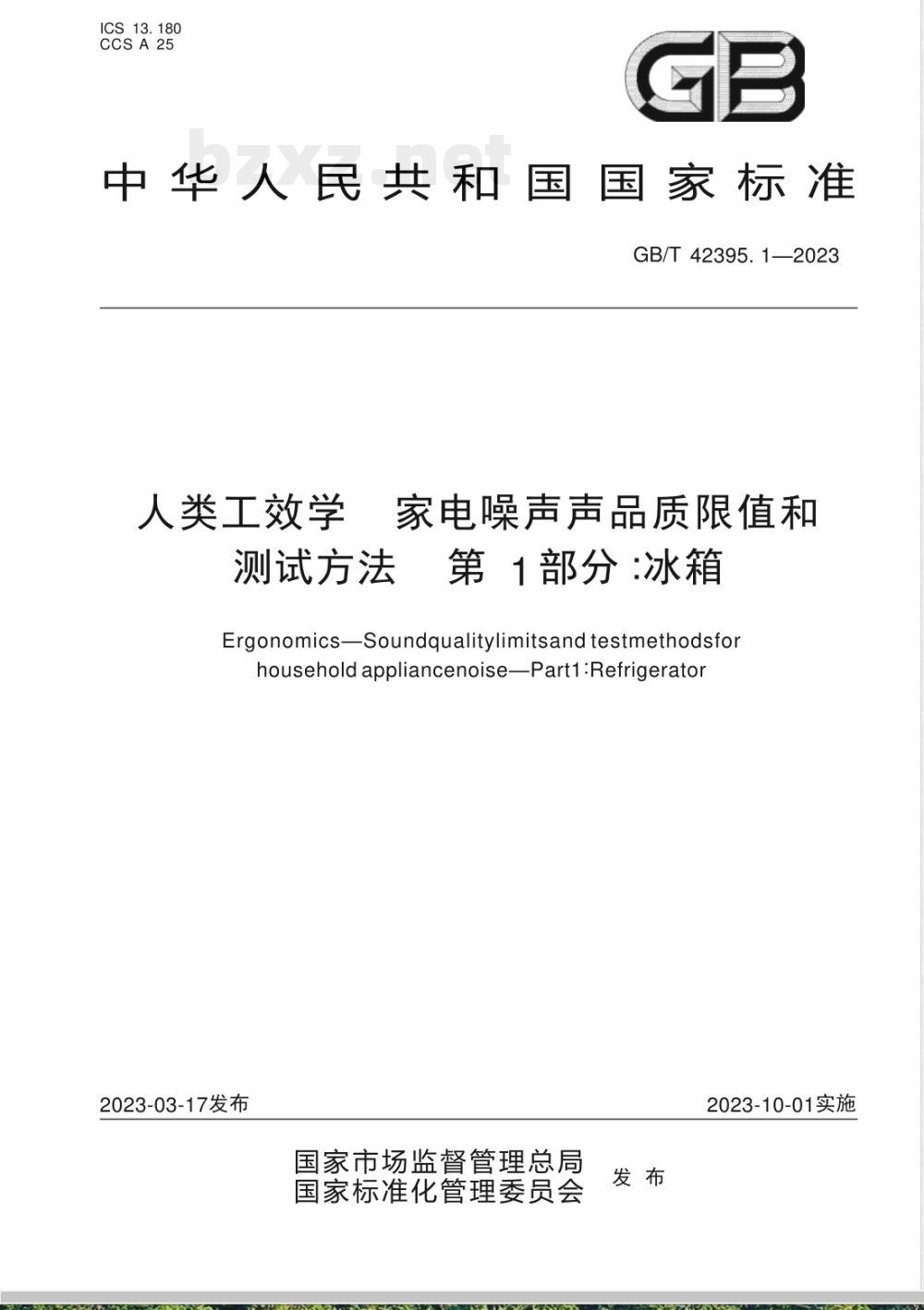

【国家标准】 人类工效学 家电噪声声品质限值和测试方法 第1部分：冰箱

ICS13.180
CCSA25
中华人民共和国国家标准
GB/T42395.1—2023
人类工效学
家电噪声声品质限值和
测试方法
第1部分：冰箱
ErgonomicsSoundgualitylimitsandtestmethodsforhouseholdappliancenoise-Part1:Refrigerator2023-03-17发布
国家市场监督管理总局
国家标准化管理委员会
2023-10-01实施

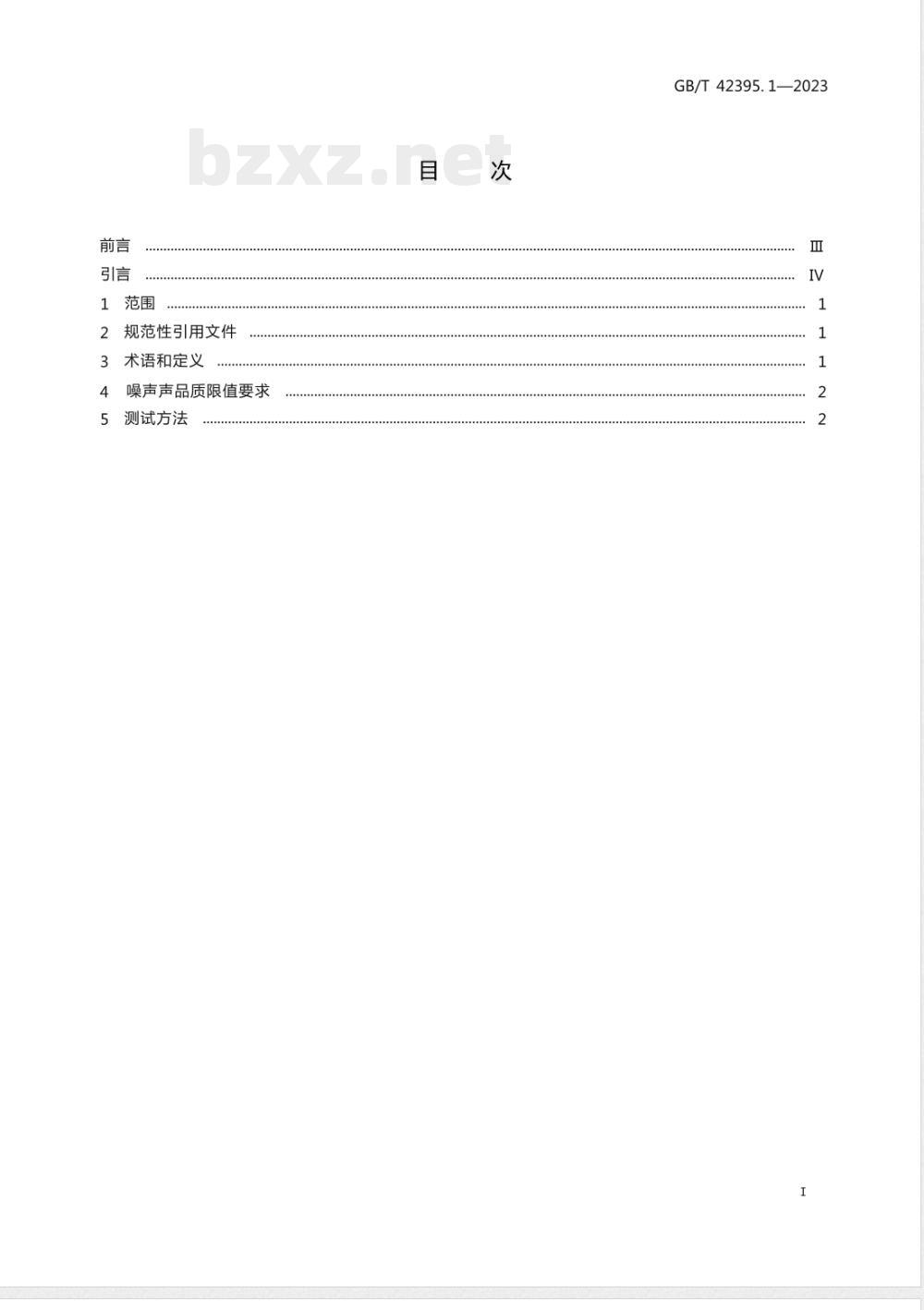

引信言
1范围
规范性引用文件
术语和定义
噪声声品质限值要求
测试方法
GB/T42395.1—2023

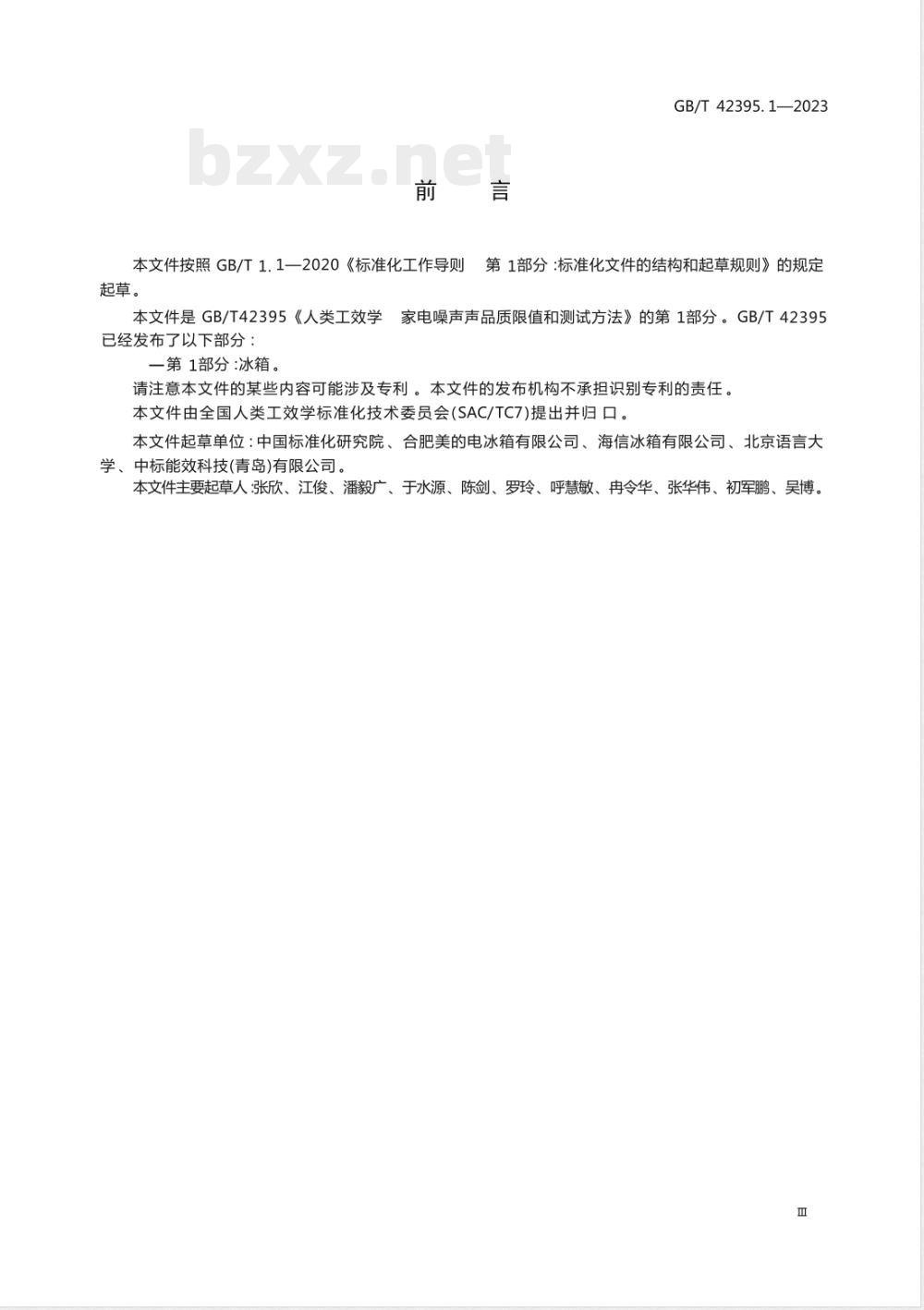

本文件按照GB/T1.1—2020《标准化工作导则起草。
本文件是GB/T42395《人类工效学已经发布了以下部分：
一第1部分：冰箱。
GB/T42395.1-—2023
第1部分：标准化文件的结构和起草规则》的规定家电噪声声品质限值和测试方法》的第1部分。GB/T42395
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国人类工效学标准化技术委员会(SAC/TC7)提出并归口。本文件起草单位：中国标准化研究院、合肥美的电冰箱有限公司、海信冰箱有限公司、北京语言大学、中标能效科技(青岛)有限公司。本文件主要起草人张欣、江俊、潘毅广、于水源、陈剑、罗玲、呼慧敏、冉令华、张华伟、初军鹏、吴博。GB/T42395.1—2023
噪声严重影响人们对产品的使用体验，是重要的工效学评价指标。随着生活物质水平的提高和制造工艺技术的进步，消费者对于家电噪声控制的要求也越来越高。长久以来，噪声控制的任务多聚焦于单纯降低声源的声辐射。但实际噪声一般是频率成分复杂的复合音，各频率成分之间存在相互作用，往往有些声压级相同的声音，给人的主观感觉却截然不同。在此情况下，声品质测评日益受到重视。声品质指的是人对声音信号的听觉感知更强调人们对声特性的主观判断。声品质会受到用户经验、心理期望和心理状态的影响。声品质客观评价指标包含响度、尖锐度、粗糙度、抖动度等多种参数。根据各类声音不同特征，这些量中的一个或几个组合在一起，可形成声音舒适度、噪声烦恼度等声品质综合性指标。声品质测评结果与用户的主观感受有更高契合度，可帮助生产企业提升产品噪声控制水平，改善产品用户体验
本文件采用响度作为冰箱噪声声品质客观评价指标，可用于家用冰箱噪声水平的测试和评价。GB/T42395《人类工效学家电噪声声品质限值和测试方法》拟由多个部分构成。一第1部分：冰箱。自的在于确立冰箱噪声声品质限值要求和测试方法。一第2部分：空调。自的在于确立空调噪声声品质限值要求和测试方法。一第3部分：洗衣机。自的在于确立洗衣机噪声声品质限值要求和测试方法。Iv

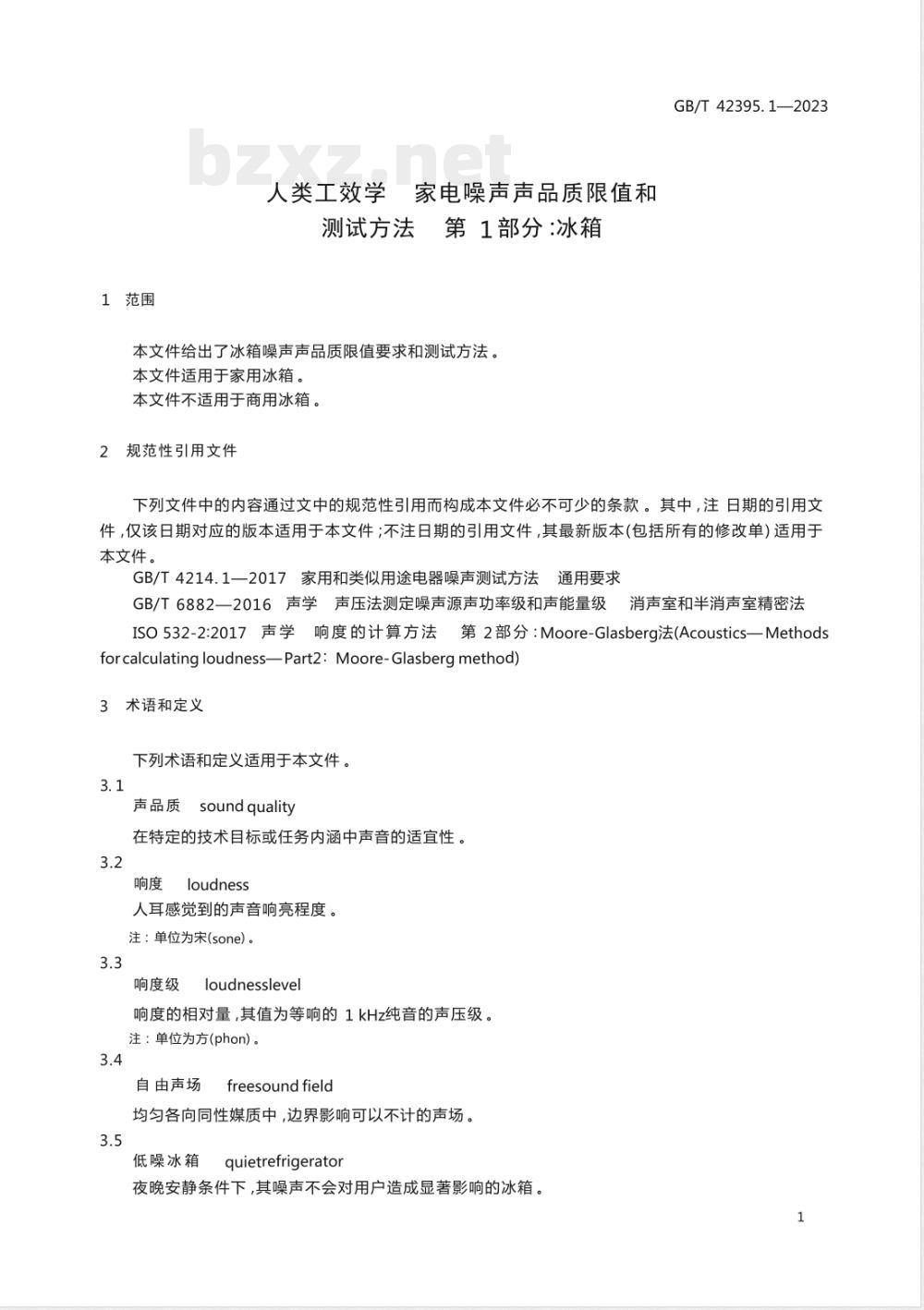

1范围
人类工效学家电噪声声品质限值和测试方法第1部分：冰箱
本文件给出了冰箱噪声声品质限值要求和测试方法。本文件适用于家用冰箱。
本文件不适用于商用冰箱。
2规范性引用文件
GB/T42395.1-—2023
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4214.1一2017家用和类似用途电器噪声测试方法通用要求
GB/T6882一2016声学声压法测定噪声源声功率级和声能量级消声室和半消声室精密法ISo532-2:2017声学响度的计算方法第2部分：Moore-Glasberg法(Acoustics—Methodsforcalculatingloudness-Part2:Moore-Glasbergmethod)3术语和定义
下列术语和定义适用于本文件。3.1
声品质soundquality
在特定的技术目标或任务内涵中声音的适宜性。3.2
loudness
人耳感觉到的声音响亮程度。
注：单位为宋(sone)。
响度级
loudnesslevel
响度的相对量，其值为等响的1kHz纯音的声压级。注：单位为方(phon)。
自由声场
freesoundfield
均匀各向同性媒质中，边界影响可以不计的声场。3.5
低噪冰箱
quietrefrigerator
夜晚安静条件下，其噪声不会对用户造成显著影响的冰箱1
GB/T42395.1—2023
噪声声品质限值要求
4.1低噪冰箱响度限值
低噪冰箱噪声响度应符合下列要求：日常运行模式下噪声响度级不大于35phon；a)
化霜模式下噪声响度级不大于40phon。b)
注：如冰箱没有化霜功能，符合条件a)即为低噪冰箱。4.2冰箱噪声最大响度限值
冰箱噪声响度应符合下列要求：a)
日常运行模式下噪声响度级不大于45phon;化霜模式下噪声响度级不大于45phon。b)
注：如冰箱没有化霜功能，符合条件a)即可。测试方法
5.1.测试声学环境
冰箱噪声声品质测试应在半消声室中进行，背景噪声应符合GB/T6882—2016中5.2要求。5.2测量仪器
测量仪器应符合GB/T4214.1一2017中第5章的要求。5.3测试条件
5.3.1样机位置和安装
将样机放置在测试场所地面的几何中心处，底脚调到产生噪声最低的程度。样机内可活动的部件（例如食品搁架或冰盘）需采用适当的方式加以紧固，以避免受激励振动而产生额外的噪声。样机后部应设置一个声学反射板，声学反射板应符合下列要求：反射板距样机后部（10±5）mm，并与地面垂直，见图1;一反射板尺寸应大于样机后部的投影尺寸；一反射板吸声系数应小于0.06。5.3.2
运行条件
样机应空载运行，并关闭所有的门(或盖），温控器按以下方式设置：一冷藏箱：5℃；此内容来自标准下载网
一冷冻箱：-22℃；
一其他功能室：系统默认温度。环境条件
测试环境的气候条件应符合下列要求：—温度：20℃~26℃
相对湿度：30%~70%；
一大气压：86kPa~106kPa。
5.3.4测试工况
日常运行模式
GB/T42395.1—2023
样机按5.3.1和5.3.2要求装备好并运行至少16h后，在一个稳定运行周期内测试。在测试期间，如果箱内温度在达到温控器设置的温度而停机时，则此时应中断测试，待压缩机重新开始工作2min后再进行测试。
注：如样机装有用户可操作的控制器，可以在一定时间内控制样机的温度变化，如速冷、速冻、假日等功能的开关，使其处于关闭状态。
5.3.4.2化霜模式
样机按预设使用条件装备好并运行至少16h后，开启化霜模式，在化霜结束后的恢复期内，压缩机启动5min后开始测试。
5.3.5传声器位置
将传声器置于样机前部正中位置，距离冰箱500mm，距离地面1500mm，见图1。单位为毫米
标引符号说明：
F一传声器位置。
图1冰箱噪声测试
5.4噪声信号录制
每次测试录制的噪声信号时长为60S。如测试录制的噪声信号内有明显异音，应重新录制。3
GB/T42395.1-—2023
5响度计算
依据ISO532-2:2017计算响度，声场条件为自由声场应进行三个连续稳定运行周期的测试，最终结果为三次测试的平均值。如果任何两个测试结果的偏差超过2phon,则应进行三个额外的测试，最终结果为六次测试的平均值。4
