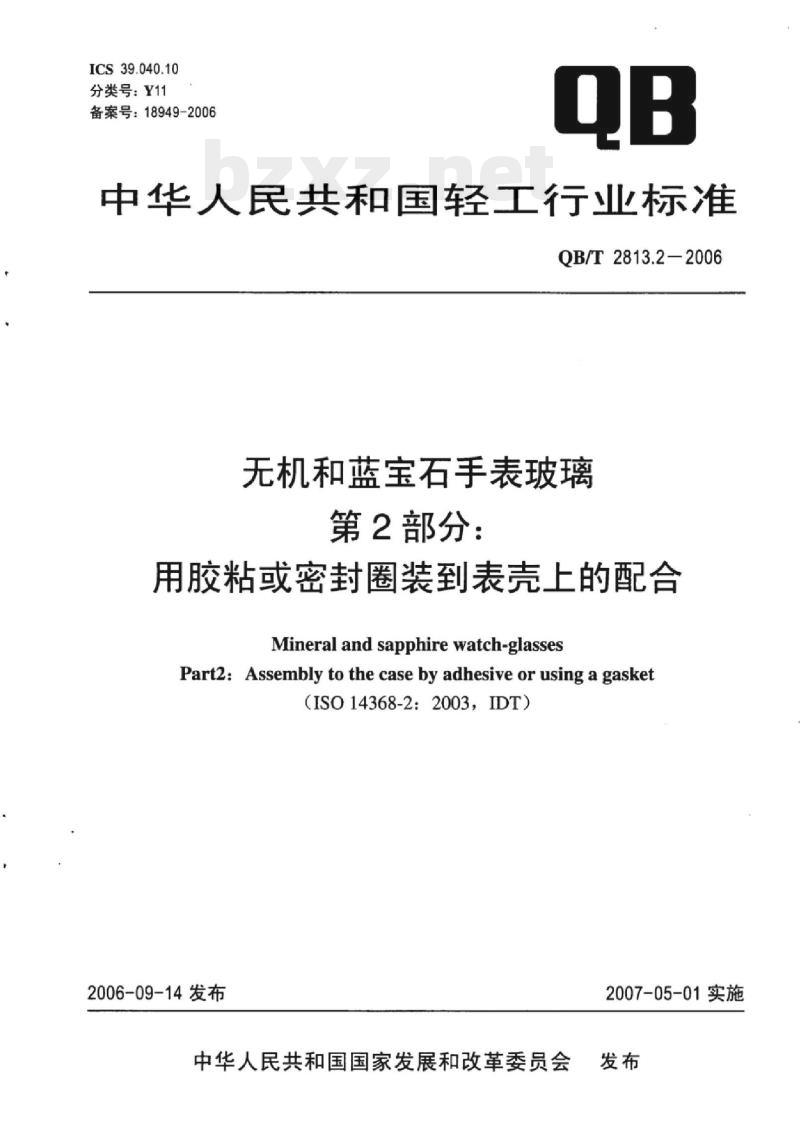

【QB轻工标准】 nbsp; 无机和蓝宝石手表玻璃 第2部分:用胶粘或密封圈装到表壳上的配合

ICS39.040.10
分类号：Y11
备案号：18949-2006
中华人民共和国轻工行业标准
QB/T2813.2-2006
无机和蓝宝石手表玻璃
第2部分：
用胶粘或密封圈装到表壳上的配合Mineral and sapphire watch-glassesPart2: Assembly to the case by adhesive or using a gasket(ISO14368-2：2003，IDT)
2006-09-14发布
中华人民共和国国家发展和改革委员会2007-05-01实施

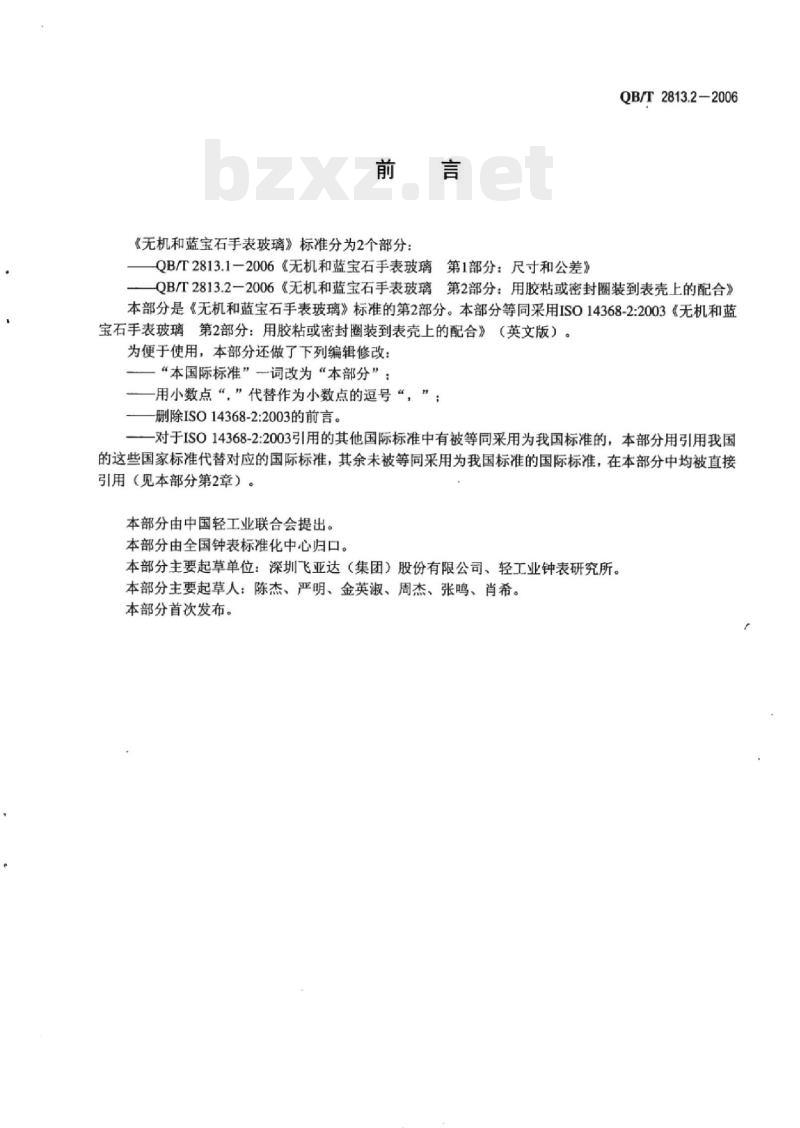

《无机和蓝宝石手表玻璃》标准分为2个部分：言
QB/T2813.1一2006《无机和蓝宝石手表玻璃第1部分：尺寸和公差》QB/T2813.2-2006
QB/T2813.2一2006《无机和蓝宝石手表玻璃第2部分：用胶粘或密封圈装到表壳上的配合》本部分是《无机和蓝宝石手表玻璃》标准的第2部分。本部分等同采用ISO14368-2:2003《无机和蓝宝石手表玻璃第2部分：用胶粘或密封圈装到表壳上的配合》（英文版）。为便于使用，本部分还做了下列编辑修改：“本国际标准”一词改为“本部分”；-用小数点“，”代替作为小数点的逗号“，”；删除ISO14368-2:2003的前言。bzxz.net
对于ISO14368-2:2003引用的其他国际标准中有被等同采用为我国标准的，本部分用引用我国的这些国家标准代替对应的国际标准，其余未被等同采用为我国标准的国际标准，在本部分中均被直接引用（见本部分第2章）。
本部分由中国轻工业联合会提出。本部分由全国钟表标准化中心归口。本部分主要起草单位：深圳飞亚达（集团）股份有限公司、轻工业钟表研究所。本部分主要起草人：陈杰、严明、金英淑、周杰、张鸣、肖希。本部分首次发布。

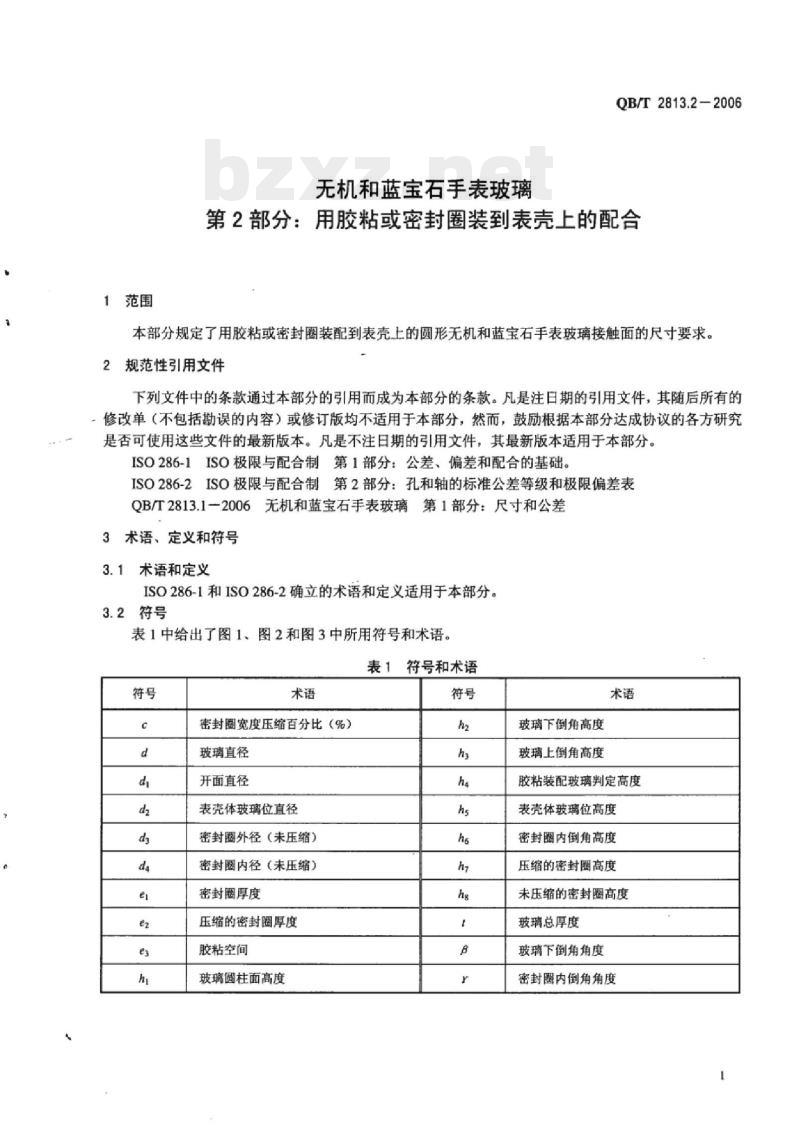

1范围
无机和蓝宝石手表玻璃
QB/T2813.2-2006
第2部分：用胶粘或密封圈装到表壳上的配合本部分规定了用胶粘或密封圈装配到表壳上的圆形无机和蓝宝石手表玻璃接触面的尺寸要求。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。ISO286-1ISO极限与配合制第1部分：公差、偏差和配合的基础。ISO286-2ISO极限与配合制第2部分：孔和轴的标准公差等级和极限偏差表QB/T2813.1一2006无机和蓝宝石手表玻璃第1部分：尺寸和公差3术语、定义和符号
3.1术语和定义
ISO286-1和ISO286-2确立的术语和定义适用于本部分。3.2符号
表1中给出了图1、图2和图3中所用符号和术语。表1符号和术语
密封圈宽度压缩百分比（%）
玻璃直径
开面直径
表壳体玻璃位直径
密封圈外径（未压缩）
密封圈内径（未压缩）
密封圈厚度
压缩的密封圈厚度
胶粘空间
玻璃圆柱面高度
玻璃下倒角高度
玻璃上倒角高度
胶粘装配玻璃判定高度
表壳体玻璃位高度
密封圈内倒角高度
压缩的密封圈高度
未压缩的密封圈高度
玻璃总厚度
玻璃下倒角角度
密封圈内倒角角度
QB/T2813.2-2006

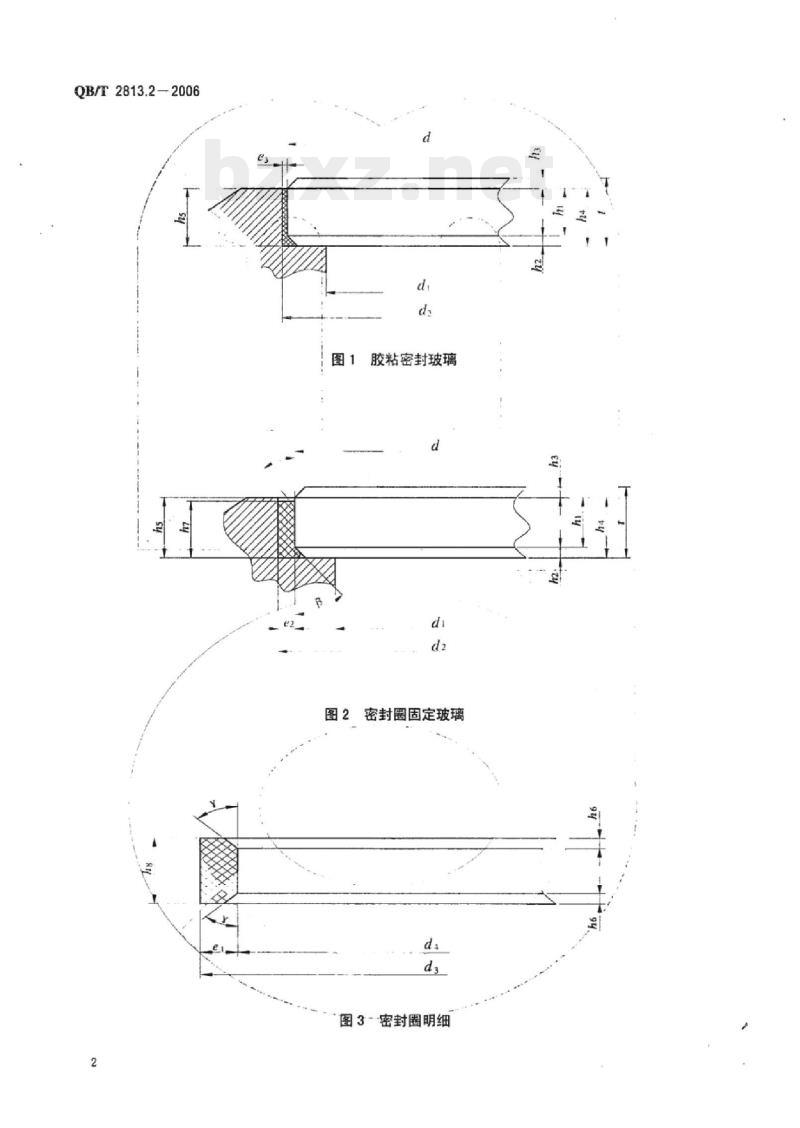

胶粘密封玻璃
2密封圈固定玻璃
图3-密封圈明细

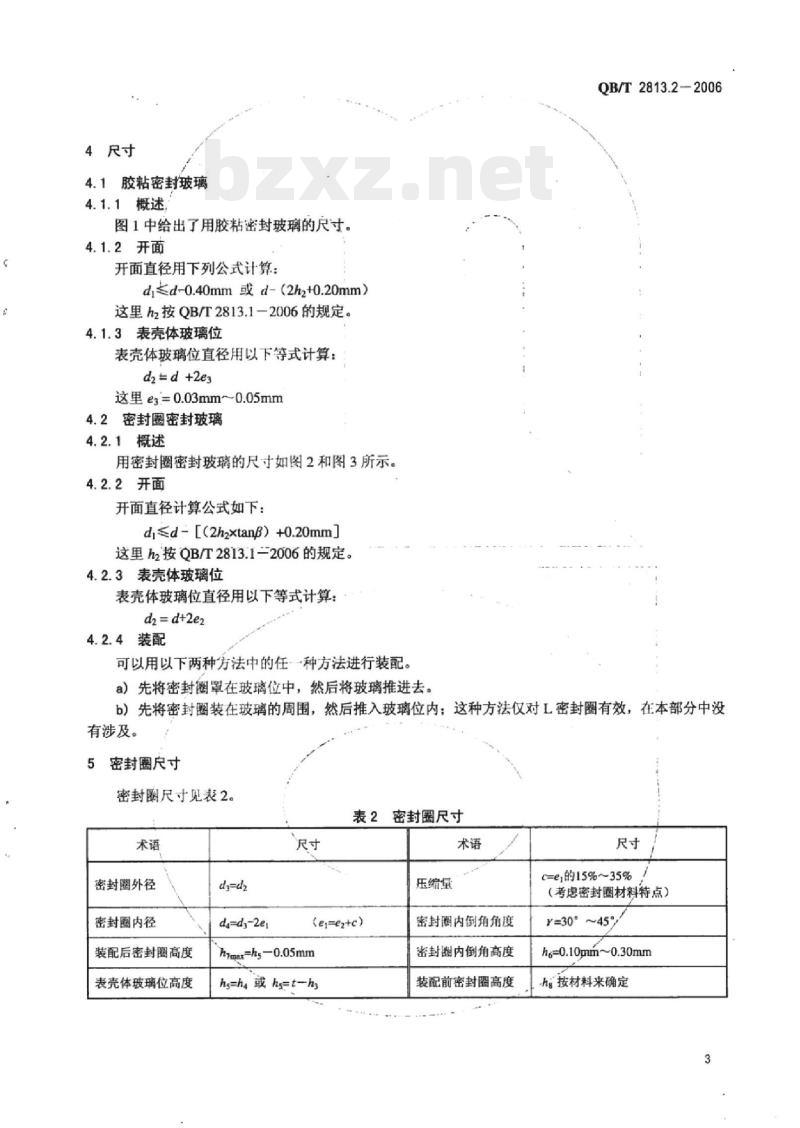

4尺寸
4.1胶粘密封玻璃
4.1.1概述，
图1中给出了用胶粘密封玻璃的尺寸4.1.2开面
开面直径用下列公式计算：
d≤d-0.40mm或d-（2hz+0.20mm）这里hz按QB/T2813.1-2006的规定4.1.3表壳体玻璃位
表壳体玻璃位直径用以下等式计算：d2=d+2e3
这里e3=0.03mm~0.05mm
4.2密封圈密封玻璃
4.2.1概述
用密封圈密封玻璃的尺寸如图2和图3所示。4.2.2开面
开面直径计算公式如下：
d,≤d-[（2h2xtanB）+0.20mm]
这里h2按QB/T2813.1=2006的规定。4.2.3表壳体玻璃位
表壳体玻璃位直径用以下等式计算：d2=d+2e2
可以用以下两种方法中的任一一种方法进行装配。a）先将密封圈罩在玻璃位中，然后将玻璃推进去。QB/T2813.2—2006
b）先将密封圈装在玻璃的周围，然后推入玻璃位内：这种方法仅对L密封圈有效，在本部分中没有涉及。
5密封圈尺寸
密封圈尺寸见表2。
密封圈尺寸
密封圈外径
密封圈内径
装配后密封圈高度
表壳体玻璃位高度
da=dj-2er
(ere2+c)
max=hs0.05mm
hs=h4 或hs=t-h3
压缩量
密封圈内倒角角度
密封圈内倒角高度
装配前密封圈高度
c=ei的15%~35%
（考虑密封圈材料特点）
Y=30°
hg=0.10mm~0.30mm
h按材料来确定
QB/T2813.2-2006
6公差
公差见表3。
按QB/T2813.1的规定
按QB/T2813.1的规定
