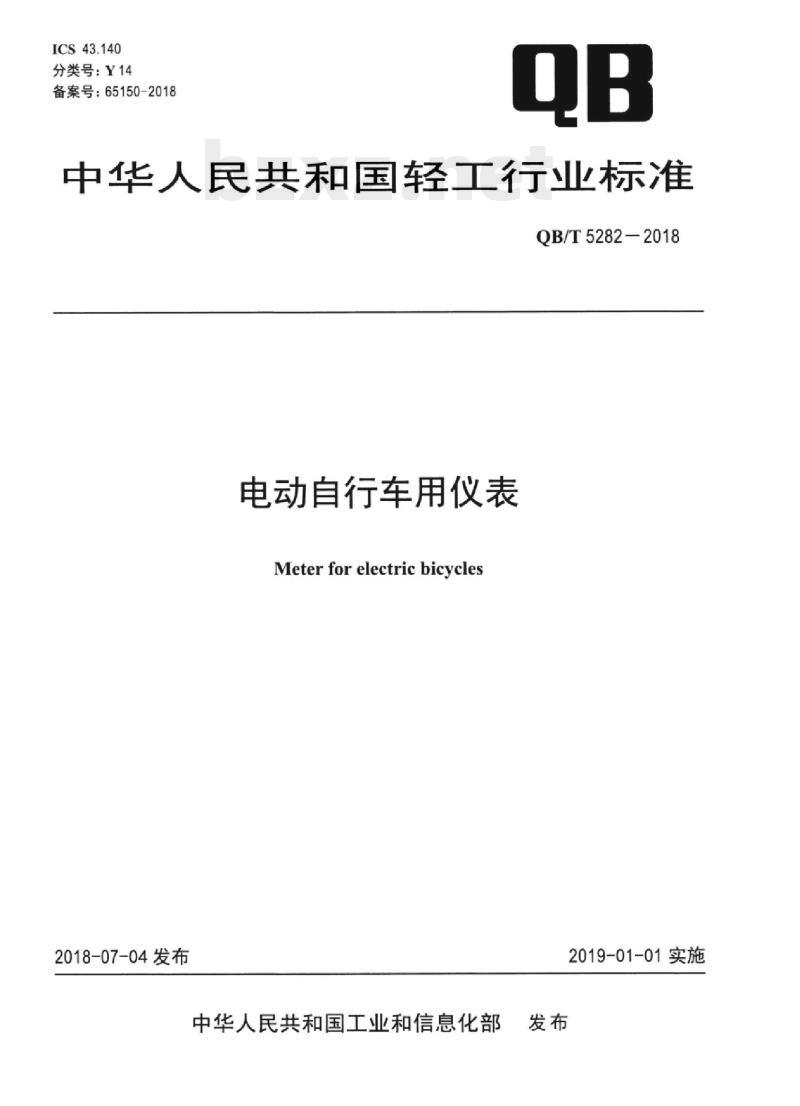

【QB轻工标准】 电动自行车用仪表

ICS43.140
分类号：Y14
备案号：65150-2018
中华人民共和国轻工行业标准
QB/T5282-2018
电动自行车用仪表
Meterforelectricbicycles
2018-07-04发布
中华人民共和国工业和信息化部发布
2019-01-01实施
前言·
1范围
2规范性引用文件
3产品分类
4一般规定
5要求
6试验方法
7检验规则
8标志、包装、运输和贮存、
附录A（规范性附录）仪表用接插器导线颜色和功能次
QB/T5282—2018
QB/T5282-2018

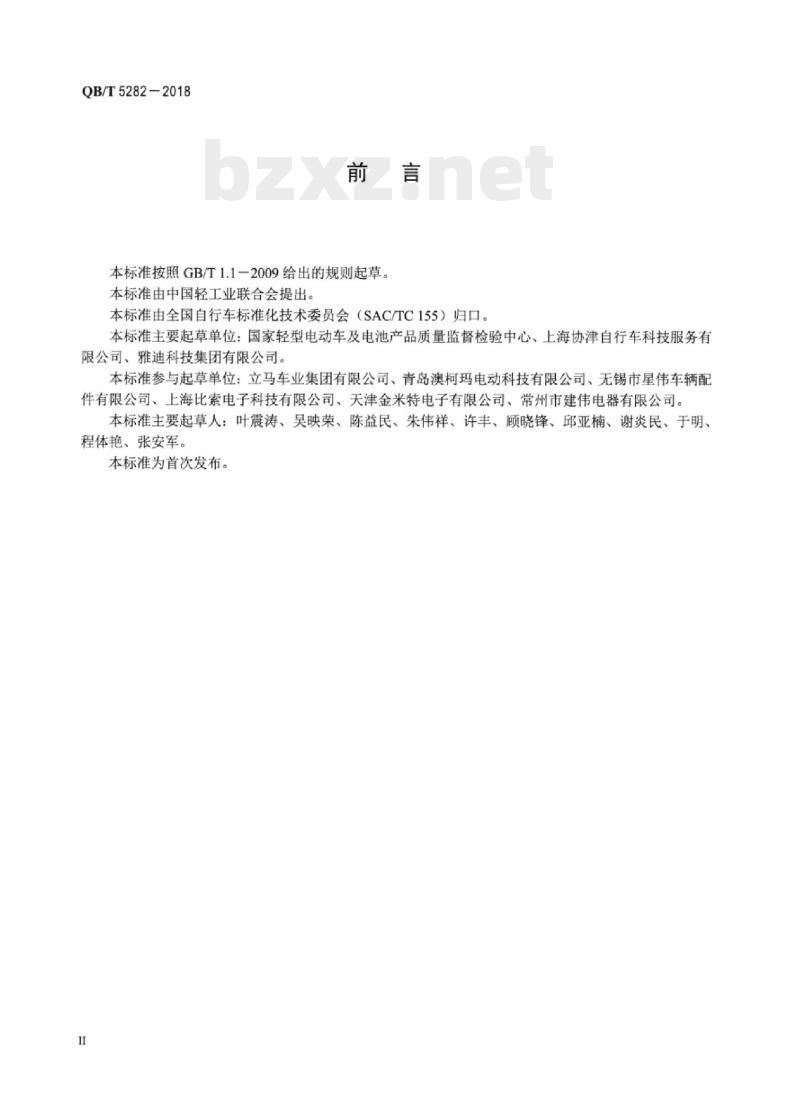

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国自行车标准化技术委员会（SAC/TC155）归口。本标准主要起草单位：国家轻型电动车及电池产品质量监督检验中心、上海协津自行车科技服务有限公司、雅迪科技集团有限公司。本标准参与起草单位：立马车业集团有限公司、青岛澳柯玛电动科技有限公司、无锡市星伟车辆配件有限公司、上海比索电子科技有限公司、天津金米特电子有限公司、常州市建伟电器有限公司。本标准主要起草人：叶震涛、吴映荣、陈益民、朱伟祥、许丰、顾晓锋、邱亚楠、谢炎民、于明程体艳、张安军。
本标准为首次发布。

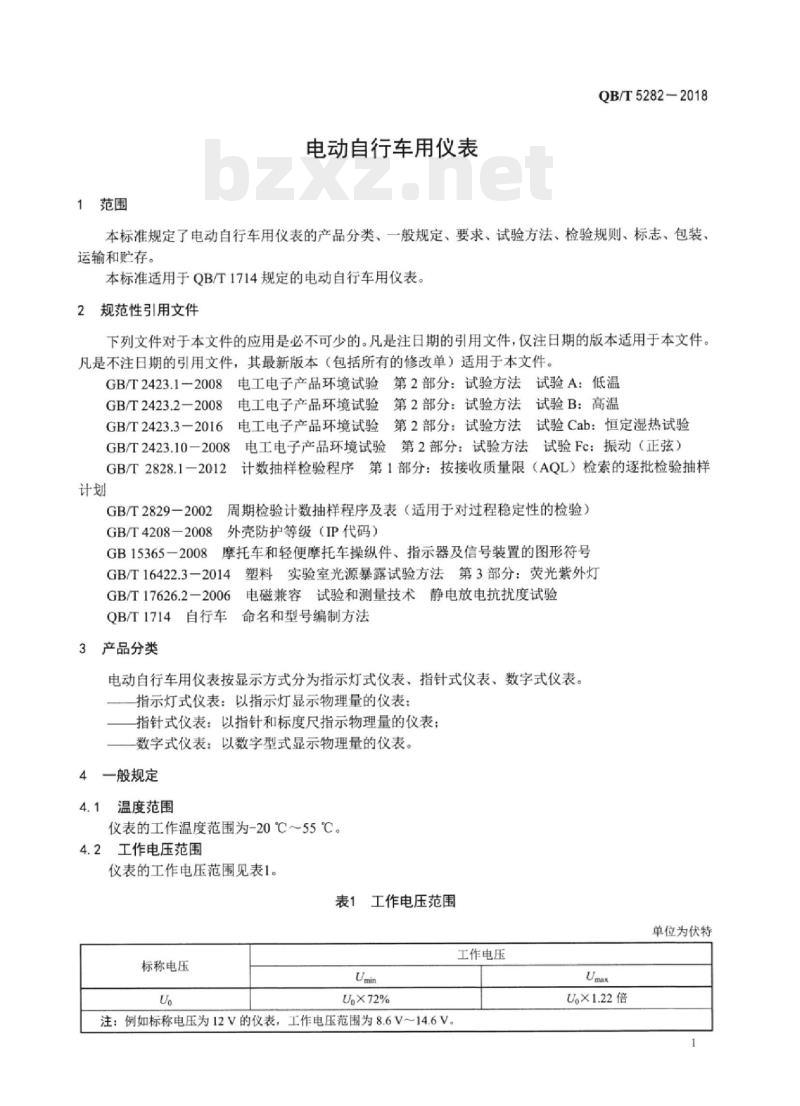

1范围
电动自行车用仪表
QB/T52822018
本标准规定了电动自行车用仪表的产品分类、一般规定、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于QB/T1714规定的电动自行车用仪表。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2—2008
GB/T2423.3—2016
电工电子产品环境试验第2部分：试验方法试验B：高温2第2部分：试验方法试验Cab：恒定湿热试验电工电子产品环境试验
3电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2423.10-2008
GB/T2828.1-2012
GB/T2829—2002
GB/T4208-2008
GB15365-2008
计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样周期检验计数抽样程序及表（适用于对过程稳定性的检验）外壳防护等级（IP代码）
摩托车和轻便摩托车操纵件、指示器及信号装置的图形符号GB/T16422.3一2014塑料实验室光源暴露试验方法第3部分：荧光紫外灯电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.2—2006
命名和型号编制方法
QB/T1714自行车
3产品分类
电动自行车用仪表按显示方式分为指示灯式仪表、指针式仪表、数字式仪表。指示灯式仪表：以指示灯显示物理量的仪表：指针式仪表：以指针和标度尺指示物理量的仪表：数字式仪表：以数学型式显示物理量的仪表。4一般规定
4.1温度范围
仪表的工作温度范围为-20℃～55℃。4.2工作电压范围
仪表的工作电压范围见表1。
表1工作电压范围
单位为伏特
标称电压
Ug×72%
注：例如标称电压为12V的仪表，工作电压范围为8.6V～14.6V。工作电压
Uo×1.22倍
QB/T5282—2018

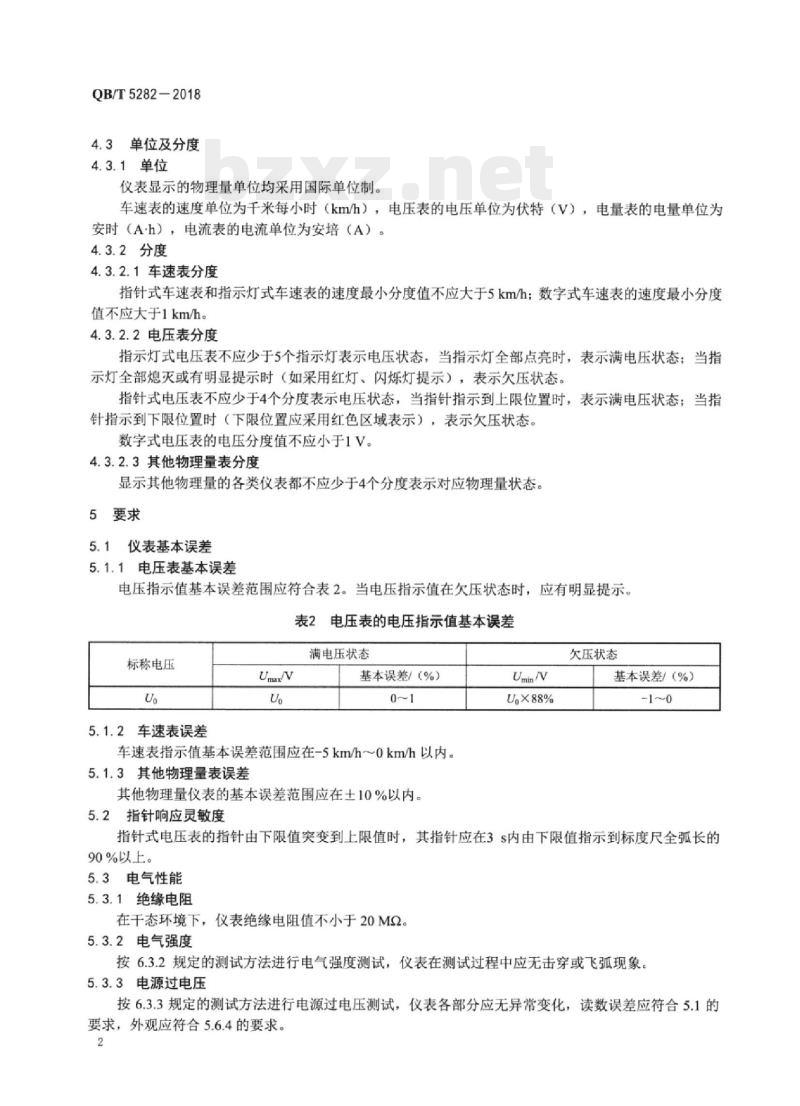

4.3单位及分度
4.3.1单位
仪表显示的物理量单位均采用国际单位制。车速表的速度单位为千米每小时（km/h），电压表的电压单位为伏特（V），电量表的电量单位为安时（A·h），电流表的电流单位为安培（A）。4.3.2分度
4.3.2.1车速表分度
指针式车速表和指示灯式车速表的速度最小分度值不应大于5km/h；数字式车速表的速度最小分度值不应大于1km/h。
4.3.2.2电压表分度
指示灯式电压表不应少于5个指示灯表示电压状态，当指示灯全部点亮时，表示满电压状态：当指示灯全部熄灭或有明显提示时（如采用红灯、闪烁灯提示），表示欠压状态。指针式电压表不应少于4个分度表示电压状态，当指针指示到上限位置时，表示满电压状态；当指针指示到下限位置时（下限位置应采用红色区域表示），表示欠压状态。数字式电压表的电压分度值不应小于1V。4.3.2.3其他物理量表分度
显示其他物理量的各类仪表都不应少于4个分度表示对应物理量状态。5要求
仪表基本误差
5.1.1电压表基本误差
电压指示值基本误差范围应符合表2。当电压指示值在欠压状态时，应有明显提示。表2电压表的电压指示值基本误差标称电压
5.1.2车速表误差
Umax/V
满电压状态
基本误差/（%）
车速表指示值基本误差范围应在-5km/h～0km/h以内。5.1.3其他物理量表误差
其他物理量仪表的基本误差范围应在10%以内。5.2指针响应灵敏度
Umin/V
UoX88%
欠压状态
基本误差/（%）
指针式电压表的指针由下限值突变到上限值时，其指针应在3s内由下限值指示到标度尺全弧长的90%以上。
5.3电气性能
5.3.1绝缘电阻
在干态环境下，仪表绝缘电阻值不小于20M2。5.3.2电气强度
按6.3.2规定的测试方法进行电气强度测试，仪表在测试过程中应无击穿或飞弧现象。5.3.3电源过电压
按6.3.3规定的测试方法进行电源过电压测试。仪表各部分应无异常变化，读数误差应符合5.1的要求，外观应符合5.6.4的要求。2
5.4环境适应性能
5.4.1温度影响
QB/T5282-2018
按6.4.1规定的测试方法进行温度影响测试后，电压表指示值的变化量不应超过被检点数值的5%车速表、其他物理量表指示值的变化量不应超过被检点数值的10%。5.4.2耐振动
按6.4.2规定的测试方法进行耐振动测试，仪表应无零部件松动或损坏，各项指示值的误差应符合5.1的要求。
5.4.3防尘
按6.4.3规定的测试方法进行防尘测试，仪表应无影响读数的灰尘。5.4.4防水
按6.4.4规定的测试方法进行防水测试，仪表应无影响读数的水珠。5.4.5恒定湿热
按6.4.5规定的测试方法进行恒定湿热测试，仪表各项功能应正常，基本误差应符合5.1的要求，绝缘电阻不应小于1M2，外观应符合5.6.1的要求。5.4.6静电放电抗扰度
按6.4.6规定的方法进行静电放电抗扰度测试后，数字式仪表应符合5.1的要求。5.4.7紫外老化
按6.4.7规定的方法进行紫外老化测试后，仪表外壳应无明显色差、斑点、起泡、变形等缺陷。5.5可靠性
按6.5规定的测试方法进行可靠性测试，仪表的各个部分应无异常变化，指示值（上限值、下限值）的变化量应在土5%范围内。
5.6外观
5.6.1仪表玻璃及其他透明材料应无明显的气泡、夹杂物、波纹、斑点与划痕。正面观察时，仪表应无折光和读数失真现象。
5.6.2仪表标度盘的分度线、符号、数字及其他标志应完整、清晰；仪表面板上信号图形符号应符合GB15365-2008的要求。
5.6.3指针式仪表在不工作时，其指针轴线应位于起始分度线以下，也可触及起始分度线。5.6.4仪表电路导通应正确，照明应看得清仪表的分度线、指针、数字及文字符号，但不应有强光刺目的现象。信号指示灯点亮时，指示信号、数字及符号应完整、清晰，无窜光漏光现象。在信号指示灯熄灭与点亮时，信号状态应有明显区别。5.7其他要求
5.7.1指示状态
当仪表指示物理量的信号平稳变化时，指针应平稳移动，不得有抖动、卡滞和卡住现象。5.7.2接插器导线颜色和功能
仪表用接插件导线颜色和功能应符合附录A的规定6试验方法
6.1仪表基本误差测试
6.1.1电压表基本误差
将仪表安装在专用测试台上检测，把输入电压调整到1.2倍标称电压，逐步降低电压，当电压表指示从满电压状态开始下滑时，记录对应电压值，该电压值即为上限电压：当电压表显示欠压信号时，记录对应电压值，该电压值即为下限电压，判定电压是否在表3规定的基本误差范围。3
QB/T5282-2018
6.1.2车速表误差
将车速表安装在仪表性能专用测试台上，当测试台输出15km/h、25km/h两种速度，检查仪表速度指示值与测试台输出速度的误差范围是否符合5.1.2的要求。6.1.3其他物理量表误差
根据企业提供的仪表物理量上限参数，用相应的仪器测试被测仪表，记录被测仪表显示或指示在上限位置的读数；根据公式（1）判定是否符合5.1.3的要求：PMT:
式中：
物理量仪表误差；
仪器读数：
上限参数。
6.2指针响应灵敏度测试
IR-ULP
（1）
将指针式仪表安装在专用测试台上检测，当指针从零突变到标度尺上限值时，记录指针指示到标度尺全弧长的90%时所用的时间。
6.3电气性能测试
6.3.1绝缘电阻
用500V兆欧表进行测量。将兆欧表“L”端接仪表线路的正极或负极，将“E”端接仪表的外壳，记录兆欧表的绝缘电阻值。
6.3.2电气强度
将耐压测试仪正极连接仪表线路的正极或负极，耐压仪的负极连接到仪表外壳，测试电气强度。测试设备：输出的测试电压（有效值）为500V，频率为50Hz，波形为正弦波，容量不小于0.5kVA，跳闸电流不大于5mA。
测试时，施加的电压从测试电压值的50%开始，然后以不大于测试电压值的5%均匀地或分段地增加至全值：测试电压从半值增加至全值的时间不小于10s，施加全值测试电压的时间为1min。6.3.3电源过电压
将稳压电源与仪表的正负极连接，开启仪表各项功能开关。逐步调节稳压电源的输出电压值，在达到仪表标称电压的1.5倍时保持60min。测试后按6.1、6.6.2规定的方法检查仪表的指示性能、照明效果。
6.4环境适应性能测试
6.4.1温度影响
6.4.1.1高温影响
按GB/T2423.2一2008规定的方法进行测试。测试温度为（55土2）℃，测试时间为2h。测试前，按6.1规定的方法检测并记录仪表指示值：测试结束后将仪表取出，按6.1规定的方法检测其指示值，并根据公式（2）判定是否符合5.4.1的要求。R-IR.l
式中：
仪表对应物理量指示值的变化量：仪器对应物理量高温读数：
-仪器对应物理量常温读数。
注：常温指6.8.4规定的温度条件。4
6.4.1.2低温影响
QB/T5282—2018
按GB/T2423.1一2008规定的方法进行测试。测试温度为（-20士2）℃，测试时间为2h测试前，按6.1规定的方法检测并记录仪表指示值；测试结束后将仪表取出，按6.1规定的方法检测其指示值，并根据公式（3）判定是否符合5.4.1的要求。IV
式中：
1x100%
IV——仪表对应物理量指示值的变化量：IRI—仪器对应物理量低温的读数：IRn
仪器对应物理量常温读数。
6.4.2耐振动
将仪表固定在振动试验台上，接通电源，车速表指示在20km/h刻度值，电压表指示最大电压值：各种辅件应随同仪表正常工作。按GB/T2423.10一2008规定的方法和表3规定的参数进行测试。如果在报动之初出现危险频率，需记录该频率和当时的振幅值，并在该危险频率上以相同的振幅值振动30min。测试过程中随时检查零部件有否损坏，测试结束后，按6.1规定的方法检查仪表各项指示值误差。表3扫频振动试验参数
扫频范围/Hz
6.4.3防尘
双振幅/mm
扫频速率/（oct/min）
振动时间/h
按GB/T4208一2008中IP53规定的方法进行防尘测试。测试后将仪表外表面擦干净，按6.6.1规定的方法目视检查仪表是否有影响读数的尘灰。6.4.4防水
按GB/T4208一2008中IP53规定的方法进行防水测试。测试后将仪表外表面擦干净：按6.6.1规定的方法目视检查仪表是否有影响读数的水珠。6.4.5恒定湿热
按照GB/T2423.3一2016规定的方法进行测试。测试温度为（40士2）℃、相对湿度为90%～95%，测试时间为96h。测试结束后，通电检查仪表的各项性能，按6.1规定的方法测试其基本误差，按6.3.1规定的方法测试其绝缘电阻，按6.6.1规定的方法目检其外观。6.4.6静电放电抗扰度
按照GB/T17626.2一2006规定的方法和下述测试条件进行测试：a）试验电压：接触放电土4kV，空气放电士8kV：b）每个敏感测试点，施加20次单次放电（正负极性各10次，每次放电间隔至少为1s）。测试后，再按6.1规定的方法对仪表进行基本误差测试。6.4.7紫外老化
按GB/T16422.3一2014规定的方法，将仪表安置在能控制温度的紫外辐照箱中，设置箱内温度为（60土5）℃，辐照度为不大于250Wm2，波长为280nm385nm，紫外辐射量为不大于15kW-hm2（其中波长为280nm～320nm的紫外辐射至少为5kW-h·m2），试验时间按公式（4）的规定。在试验过程中维持温度在规定的范围内。T=X×1000
QB/T5282—2018
式中：
T—试验时间，单位为小时（h）；X紫外辐射量，单位为千瓦时每平方米（kW-hm）：E辐照度，单位为千瓦每平方米（kW·m2）。6.5可靠性测试
将仪表安装在试验台上，按照仪表明示的物理量对仪表指示值进行升降循环（升降一次为一个循环）测试。仪表的指示值从下限值上升到上限值，再从上限值回到下限值为一个循环，每个循环周期用时50s~60s，重复20000次循环。
测试时目检仪表各部分的变化。测试后，按6.1规定的方法进行仪表基本误差测试，并根据公式（3）判定指示值的变化量是否符合要求。6.6外观测试
6.6.1在光线充足、距离仪表300mm～500mm的条件下，采用目测法检查，观察其是否符合5.6.1、5.6.2、5.6.3的要求。
6.6.2在夜间或暗室中，在距离仪表300mm～500mm的条件下，按表2规定调节仪表的工作电压范围，采用目测法检查仪表的照明效果，观察其是否符合5.6.4的要求。6.7其他要求测试
6.7.1指示状态
仪表安装在专用测试台上测试，由低到高、再由高到低调整各物理量信号，目检各物理量指示状态。6.7.2接插器导线颜色和功能
采用目测法检查。
6.8测试条件
6.8.1仪表在测试台的安装状态应与使用车型的安装状态相同。6.8.2仪表应与其配套的传感器共同进行测试。6.8.3当仪表按一定的测试顺序进行测试时，仪表及其辅件应同时进行同一项目的测试。若因测试条件不具备时，允许仪表的机械部分与电器部分别进行测试。6.8.4试验环境条件如无其他规定，本章测试应在下述条件下进行：a）温度：5℃~30℃：
b）相对湿度：45%~75%：
c）大气压力：86kPa～106kPa
7检验规则
7.1总则
产品应经生产企业质量检验部门检验合格，并附有合格证才可出厂。产品检验分出厂检验、周期检验和型式检验。7.2出厂检验
7.2.1检验依据
出厂检验按照GB/T2828.1一2012的规定，在出厂连续系列批的成品中抽取样本进行逐批检验7.2.2单位产品
批中的单位产品：只。
7.2.3批质量
提交检验批的质量水平，以不合格品百分数表示。6
7.2.4抽样方案
QB/T5282—2018
采用二次抽样方案。检验开始时应采用正常检验。检验项目、检验水平（IL）、不合格分类、接收质量限（AQL）见表4。
7.2.5其他
检验批用于供需双方交货验收时，可以在合同中对本标准7.2规定的要求另作约定。表4出厂检验抽样方案
检验项目
仪表基本误差
指针响应灵敏度
其他要求
周期检验
7.3.1检验依据
本标准条款
试验方法
不合格分类
周期检验按照GB/T2829一2002的规定，从逐批检验合格的某个批或若干批中抽取样本进行检验。7.3.2单位产品
批中的单位产品：只。
7.3.3批质量
提交检验批的质量水平，以不合格品百分数表示。7.3.4抽样方案
采用一次抽样方案。检验项目、判别水平（DL）、不合格分类、不合格质量水平（RQL）、样本量（n）、判定数组等具体内容见表5。7.3.5检验周期
检验周期3个月，其中试验组4为6个月：也可在订货合同中针对不同试验组规定不同的检验周期。表5
试验组
检验项目
周期检验抽样方案
本标准条款
绝缘电阻
电气强度
电源过电压
温度影响
耐振动
静电放电抗扰度
紫外老化
恒定湿热
可靠性
试验方法
不合格
判定数组
A=0R=1
A=0R=1
A=0R=1
A=0R=1
QB/T5282-2018
7.4型式检验
7.4.1检验周期
型式检验周期为12个月。当发生下列情况之一时，应进行型式检验：a）新产品鉴定或产品的改型设计、结构、工艺、材料有较大变动后的生产定型检验时：b）产品停止生产半年以上又恢复生产或异地生产的批量生产检验时：c）合同环境下用户提出要求时。7.4.2检验样本
在无特殊要求时，进行型式检验的产品，应从出厂检验合格的产品中按周期检验所需的样本数量随机抽取。先对抽取的所有样本按出厂检验项目进行检验，合格后再按周期检验规定的试验组别、检验项目及检验顺序进行检验。
7.4.3合格判定及复验条件
产品的型式检验应全部合格。如有一项不合格时，可重新抽取加倍数量的产品，对该不合格项目进行一次复验。如仍不合格，则判该产品型式检验为不合格。可靠性测试不合格时，不应重新加倍抽样复验，应直接判为不合格。8标志，包装、运输和购存
8.1标志
在产品的醒目部位应清晰和永久性地标上可溯源的特征符号标志，如制造商的名号或商标、型号规格、制造日期或代码等。
产品外包装应有以下标志：
制造商的名号和商标：
产品名称：
型号或适用车型：
标准编号、名称（也可标在产品或说明书上）；箱体尺寸（长×宽×高）及体积：f）
数量；
净重和毛重：
“小心轻放”“怕湿”等储运图示标志；出厂日期或生产批号。
合同环境下可按需方要求标志。8.2包装
出厂产品应附有产品合格证、装箱单、产品说明资料。每只产品都应采用单个小包装，外用纸箱或其他箱包装，捆扎牢固。特殊情况，可根据需方（合8.2.2
同）要求确定。
8.3运输免费标准bzxz.net
装有产品的包装箱应按包装储运图示标志进行装卸和运输。搬运时应轻拿轻放，不应抛掷。在运输过程中不应日晒、雨淋，严禁与易燃物品和活性化学品混装运输。8.4贮存
产品应放在干燥、通风，并能防雨、雪的室内，并不应与酸、碱等腐蚀性物质或起尘物品存放在一起。装有产品的箱体应放妥垫起，距地面不小于100mm，堆垛高度不应超过2m。8.4.2
产品的贮存期通常为2年。
附录A
（规范性附录）
仪表用接插器导线颜色和功能
A.1DJ7061-2.8-11接插器导线位置见图A.1，其导线颜色和功能见表A.1品
DJ7061-2.8-11接插器导线位置图表A.1导线颜色和功能
蓝/白
转速表
左转向灯
1接插器导线位置见图A.2，
DJ7091-2.8-11
仪表灯
其导线颜色和功能见表A.2。
图A.2DJ7091-2.8-11接插器导线位置图表A.2
远光指示灯
右转向灯
防水型接插器导线位置见图A.3，A.3
导线颜色和功能
仪表灯
左转向灯
绿/黄
电流表。
其导线颜色和功能见表A.3。
QB/T5282-2018
DJ211-4A
右转向灯
电流表+
防水型接插器导线位置图
远光指示灯
蓝/白
速度表
