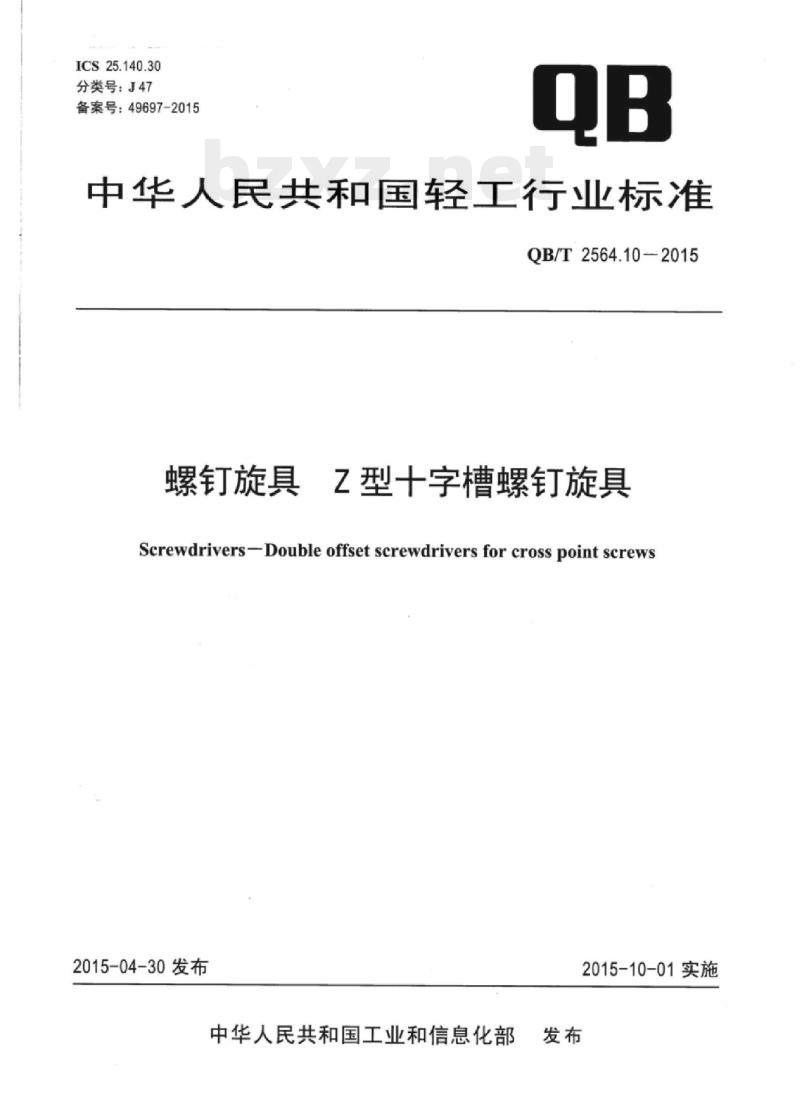

【QB轻工标准】 螺钉旋具7型十字槽螺钉旋具

ICS25.140.30
分类号：J47
备案号：49697-2015
中华人民共和国轻工行业标准
QB/T2564.10-2015
螺钉旋具
乙型十字槽螺钉旋具
Screwdrivers-Double offset screwdrivers for cross point screws2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

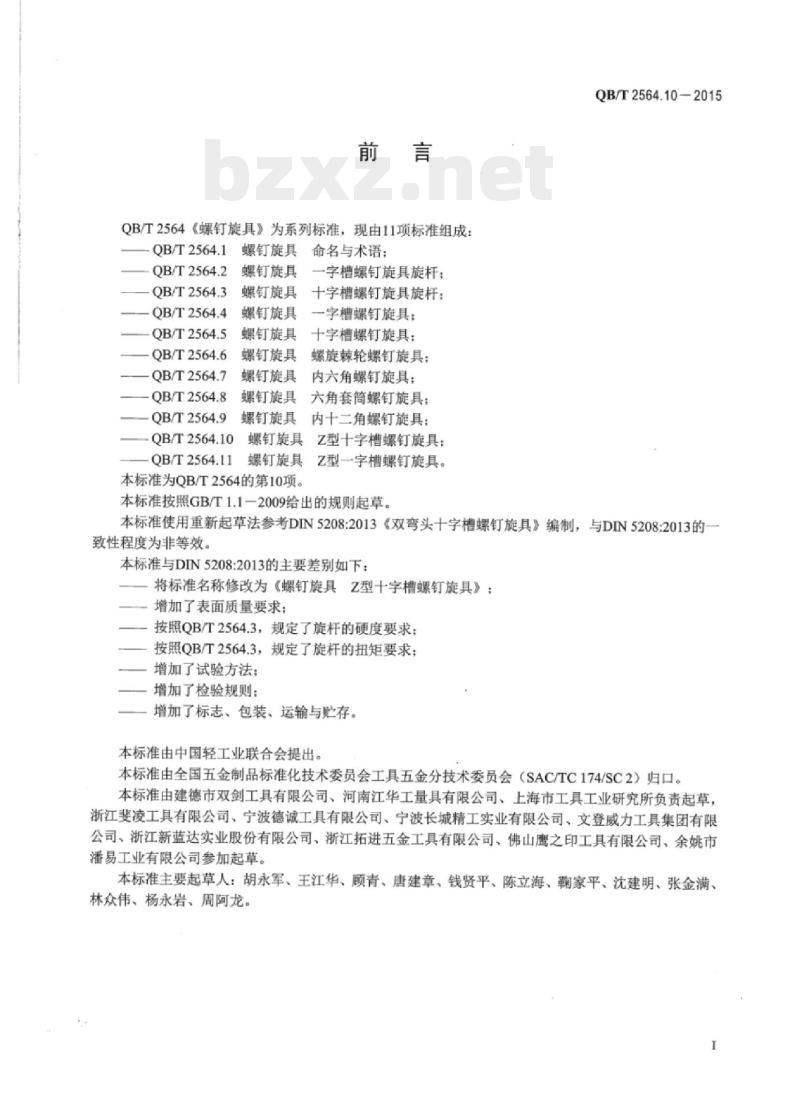

QB/T2564《螺钉旋具》为系列标准，现由11项标准组成：QB/T2564.1
QB/T2564.2
QB/T2564.3
QB/T2564.4
QB/T2564.5
QB/T2564.6
OB/T2564.7
OB/T2564.8
QB/T2564.9
QB/T2564.10
QB/T2564.11
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具免费标准bzxz.net
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
本标准为QB/T2564的第10项。
命名与术语：
字槽螺钉旋具旋杆：
十字槽螺钉旋具旋杆：
一字槽螺钉旋具；
十字槽螺钉旋具：
螺旋棘轮螺钉旋具：
内六角螺钉旋具：
六角套筒螺钉旋具：
内十二角螺钉旋具：
Z型十字槽螺钉旋具：
乙型一字槽螺钉旋具。
本标准按照GB/T1.1一2009给出的规则起草。QB/T2564.10—2015
本标准使用重新起草法参考DIN5208:2013《双弯头十字槽螺钉旋具》编制，与DIN5208:2013的一致性程度为非等效。
本标准与DIN5208:2013的主要差别如下：将标准名称修改为《螺钉旋具乙型十字槽螺钉旋具》：增加了表面质量要求：
按照QB/T2564.3，规定了旋杆的硬度要求；按照QB/T2564.3，规定了旋杆的扭矩要求；增加了试验方法：
增加了检验规则：
增加了标志、包装、运输与贮存。本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本标准由建德市双剑工具有限公司、河南江华工量具有限公司、上海市工具工业研究所负责起草，浙江斐凌工具有限公司、宁波德诚工具有限公司、宁波长城精工实业有限公司、文登威力工具集团有限公司、浙江新蓝达实业股份有限公司、浙江拓进五金工具有限公司、佛山鹰之印工具有限公司、余姚市潘易工业有限公司参加起草。
本标准主要起草人：胡永军、王江华、顾青、唐建章、钱贤平、陈立海、瀚家平、沈建明、张金满、林众伟、杨永岩、周阿龙。
螺钉旋具Z型十字槽螺钉旋具
QB/T2564.10-2015

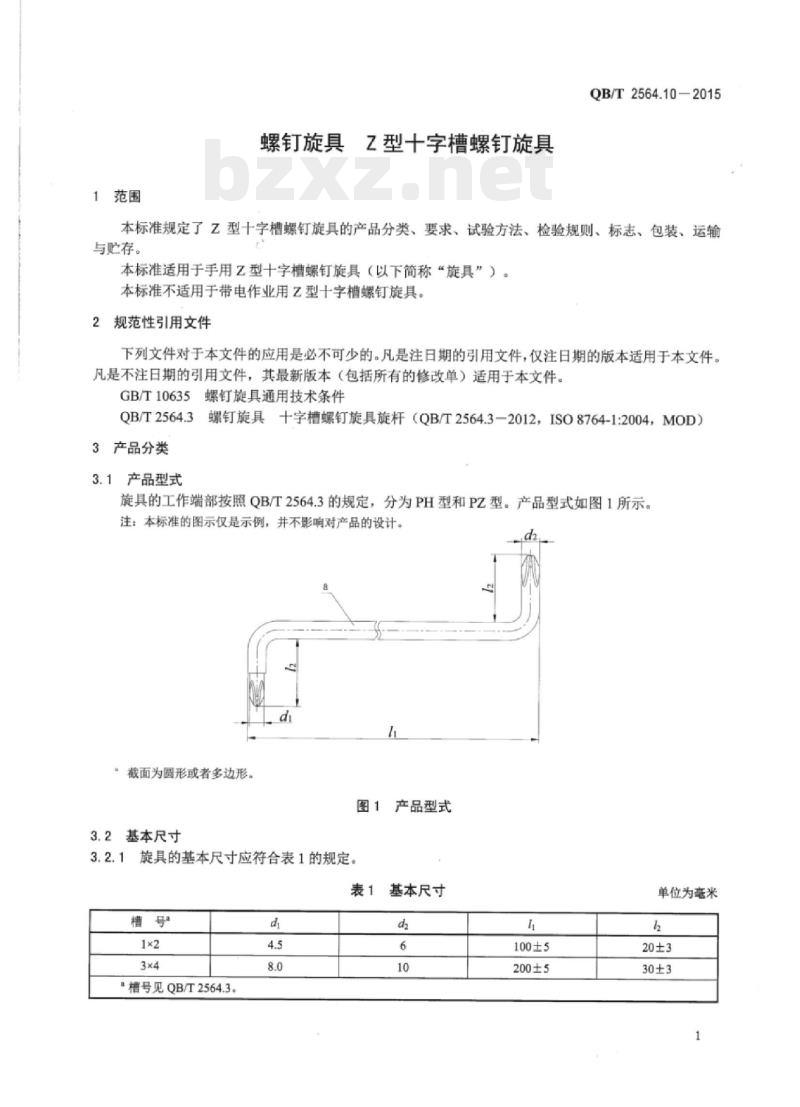

本标准规定了乙型十字槽螺钉旋具的产品分类、要求、试验方法、检验规则、标志、包装、运输与贮存。
本标准适用于手用乙型十字槽螺钉旋具（以下简称“旋具”）。本标准不适用于带电作业用乙型十字槽螺钉旋具。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T10635螺钉旋具通用技术条件QB/T2564.3螺钉旋具十字槽螺钉旋具旋杆（QB/T2564.32012，ISO8764-1:2004，MOD）3产品分类
产品型式
旋具的工作端部按照QB/T2564.3的规定，分为PH型和PZ型。产品型式如图1所示。注：本标准的图示仅是示例，并不影响对产品的设计。d
截面为圆形或者多边形。
图1产品型式
3.2基本尺寸
3.2.1旋具的基本尺寸应符合表1的规定。表1基本尺寸
槽号见QB/T2564.3。
100±5
200±5
单位为毫米
QB/T2564.10-2015
3.2.2旋具工作端部的型式和相关基本尺寸应符合QB/T2564.3的规定3.3产品标记
产品标记由产品名称
标准编号、工作端部型式代号和精号组成。为PH1、另一端槽号为PH2童具的产品标记为：Z型十字槽螺钉旋具QB/T2564.10PH1示例1：工作端部一端槽专
示例2：工作部一端槽号为PZ3
4要求
4.1表面质量
为：Z型十字槽螺钉旋具QB/T2564.10PZ3X一端槽号为PZ4旋具的产品标记
旋具的表面质量应符合GB/T
0635的规定
4.2硬度
旋具的整体硬度不应小于54HRC。扭矩
旋具旋杆的最小试验扭矩应符合QB/T2564.3中旋杆的最小试验扭矩M手用的规定，见表2。表2旋杆的最小试验扭矩
最小试验扭矩
5试验方法
基本尺寸
旋具的基本尺寸按照GB/T10635的规定进行检验。5.2表面质量
旋具的表面质量采用目测检验。5.3硬度
旋具的硬度按照GBT10635的规定进行试验。5.4扭矩
旋具的旋杆扭矩按照GB/T10635的规定进行试验。6
检验规则
应符合GBT10635
检验规则
7标志、包装、
运输与贮
7.1标志
小武骏
“7.1.1产品标志
产品上应有固定清晰的产品标志，标志内容应包括产品的规格和制造厂商的名称或商标。7.1.2包装标志
产品的包装标志应符合GB/T10635的规定2
7.2包装
产品的包装上应有产品标记，产品的包装应按GB7.3运输与购存
产品的运输与贮存应按GB/T10635的规定进行10635的规定进
QB/T2564.10—2015
QB/T2564.10-2015
