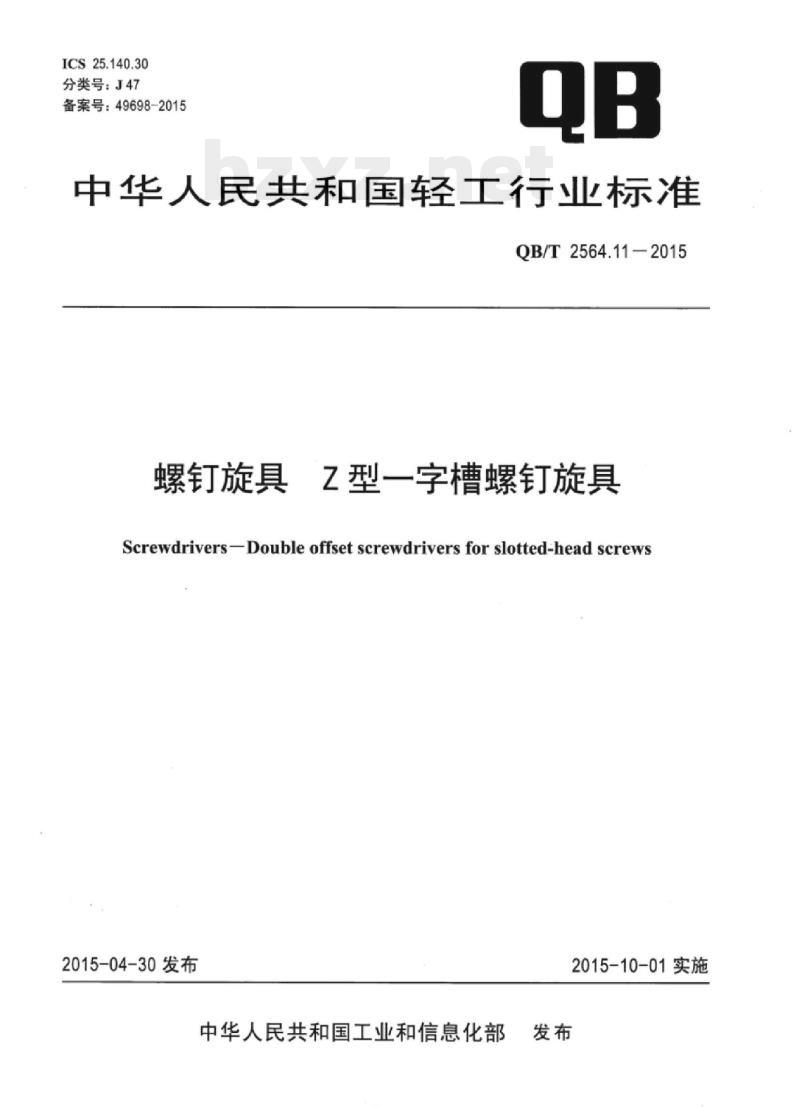

【QB轻工标准】 螺钉旋具Z型一字槽螺钉旋具

ICS25.140.30
分类号：J47
备案号：49698-2015
中华人民共和国轻工行业标准
QB/T2564.11-2015
螺钉旋具
Z型一字槽螺钉旋具
Screwdrivers-Double offset screwdrivers for slotted-head screws2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

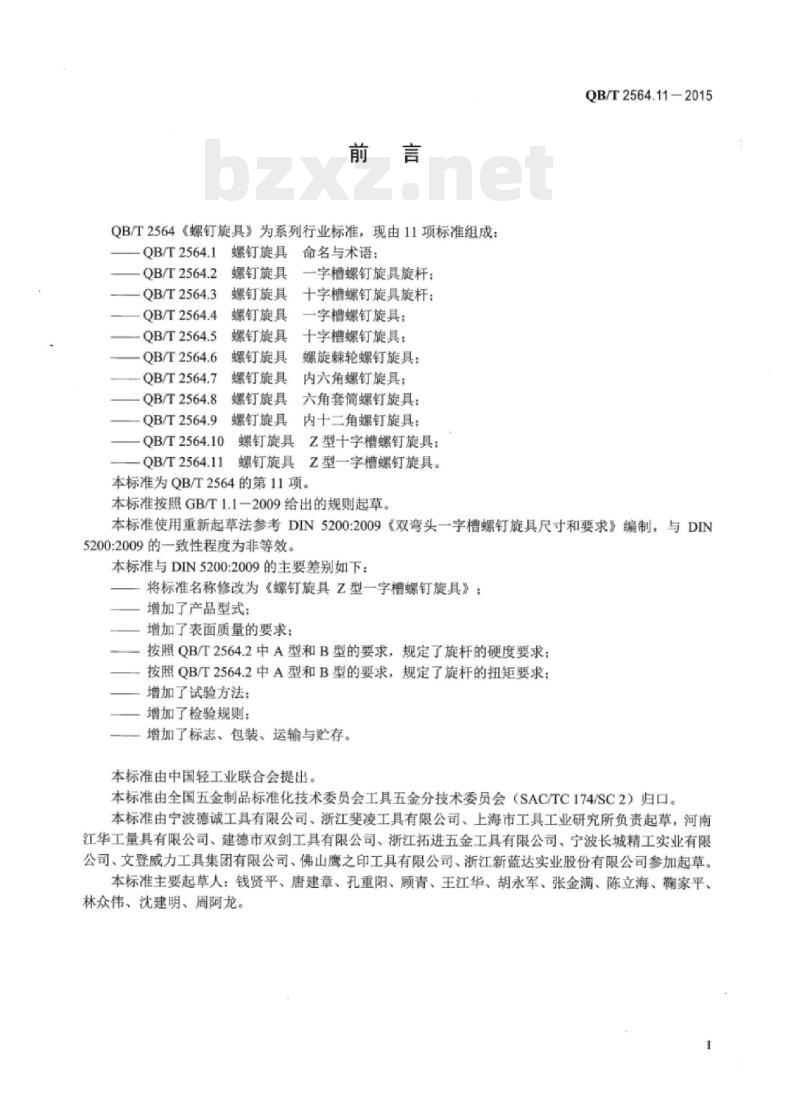

QB/T2564《螺钉旋具》为系列行业标准，现由11项标准组成：QB/T2564.1
QB/T2564.2
QB/T2564.3
QB/T2564.4
QB/T2564.5
QB/T2564.6
QB/T2564.7
QB/T2564.8
QB/T2564.9
OB/T2564.10
QB/T2564.11
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具免费标准下载网bzxz
螺钉旋具
螺钉旋具
螺钉旋具
命名与术语：
字槽螺钉旋具旋杆：
十字槽螺钉旋具旋杆：
一字槽螺钉旋具：
十字槽螺钉旋具：
螺旋棘轮螺钉旋具：
内六角螺钉旋具：
六角套筒简螺钉旋具：
内十二角螺钉旋具：
Z型十字槽螺钉旋具：
Z型一字槽螺钉旋具。
本标准为QB/T2564的第11项。
本标准按照GB/T1.1一2009给出的规则起草。QB/T2564.11—2015
本标准使用重新起草法参考DIN5200:2009《双弯头一字槽螺钉旋具尺寸和要求》编制，与DIN5200:2009的一致性程度为非等效。本标准与DIN5200:2009的主要差别如下：将标准名称修改为《螺钉旋具乙型一字槽螺钉旋具》：增加了产品型式：
增加了表面质量的要求；
按照QB/T2564.2中A型和B型的要求，规定了旋杆的硬度要求；按照QB/T2564.2中A型和B型的要求，规定了旋杆的扭矩要求；增加了试验方法：
增加了检验规则：
增加了标志、包装、运输与贮存。本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本标准由宁波德诚工具有限公司、浙江斐凌工具有限公司、上海市工具工业研究所负责起草，河南江华工量具有限公司、建德市双剑工具有限公司、浙江拓进五金工具有限公司、宁波长城精工实业有限公司、文登威力工具集团有限公司、佛山鹰之印工具有限公司、浙江新蓝达实业股份有限公司参加起草。本标准主要起草人：钱贤平、唐建章、孔重阳、顾青、王江华、胡永军、张金满、陈立海、翰家平、林众伟、沈建明、周阿龙。

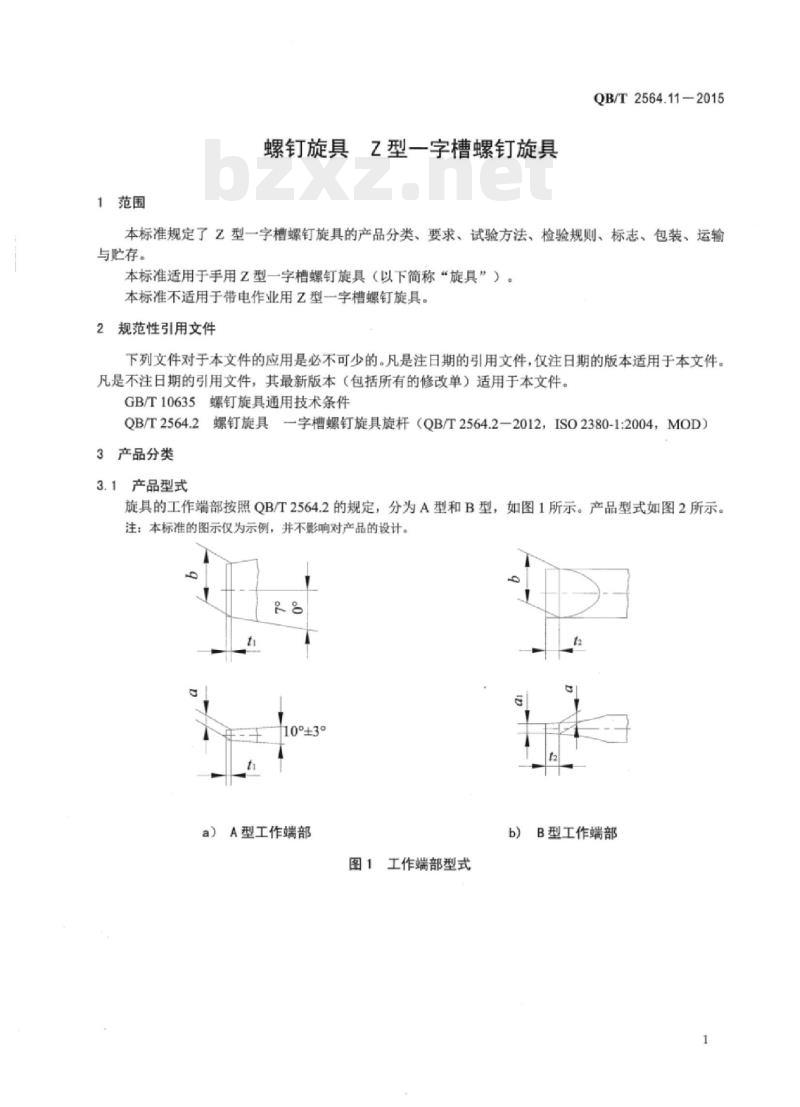

1范围
螺钉旋具乙型一字槽螺钉旋具
QB/T2564.11—2015
本标准规定了乙型一字槽螺钉旋具的产品分类、要求、试验方法、检验规则、标志、包装、运输与贮存。
本标准适用于手用乙型一字槽螺钉旋具（以下简称“旋具”）。本标准不适用于带电作业用乙型一字槽螺钉旋具。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T10635螺钉旋具通用技术条件QB/T2564.2螺钉旋具一字槽螺钉旋具旋杆（QB/T2564.2-2012，ISO2380-1:2004，MOD）3产品分类
3.1产品型式
旋具的工作端部按照QB/T2564.2的规定，分为A型和B型，如图1所示。产品型式如图2所示。注：本标准的图示仅为示例，并不影响对产品的设计。28
10°±3°
a）A型工作端部
图1工作端部型式
B型工作端部
QB/T2564.11—2015
3.2基本尺寸
图2产品型式
2的规定
旋具的基本尺寸应符合表1的规定，工作端部的基本尺寸应符合QB/T2564.2旋具的基本尺寸
3.3产品标记
名称、标准编号、规格组成。
产品标记由产品
示例1：工作端部为A型
示例2：工
4要求
4.1表面质量
端部为B型
规格为1.2×8的旋具的产品标记为：Z型一字槽端钉规格为1.6×10的旋具的产品标记为：Z型旋具的
表面质量应符合GB/I10635的规定。4.2硬度
旋具的整体硬度不应
立小于50HH
4.3扭矩
单位为毫米
施具QB/T2564.NAI
字槽螺钉旋真QB/T2564.11B1.6
旋具的最小试验扭矩M应符合QBT25642中A型或B型旋杆的规定，表2旋具的试验扭矩
规格axb
最小试验扭矩M
见表2
5试验方法
5.1基本尺寸
旋具的基本尺寸照GB/T10635的规定进行检验5.2表面质量
旋具的表面质量采用目测检验。5.3硬度
旋具的硬度按照GB/T10635的规定进行试验5.4扭矩
旋具旋杆的扭矩按照GB/T10635的规定进行试验。检验规则
检验规则应符合GB/T10635的规定。7标志、
7.1标志
包装、运输与购存
7.1.1产品标志
QB/T2564.11-2015
产品上应有固定清晰的产品标志，标志内容应包括产品的规格和制造厂商的名称或商标。7.1.2包装标志
产品的包装标志应符合GB/T10635的规定7.2包装
产品的包装上应有产品标记，产品的包装应按GB/T10635的规定进行7.3运输与购存
产品的运输与贮存应楼照GB/T10635的规定进行QB/T2564.11-2015
中华人民共和国
轻工行业标准
螺钉旋具 Z型一字槽螺钉旋具
QB/T2564.11-2015
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//chlip.com.cnEmail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有侵权必究
书号：155019-4526
印数：1-200册
定价：14.00元
