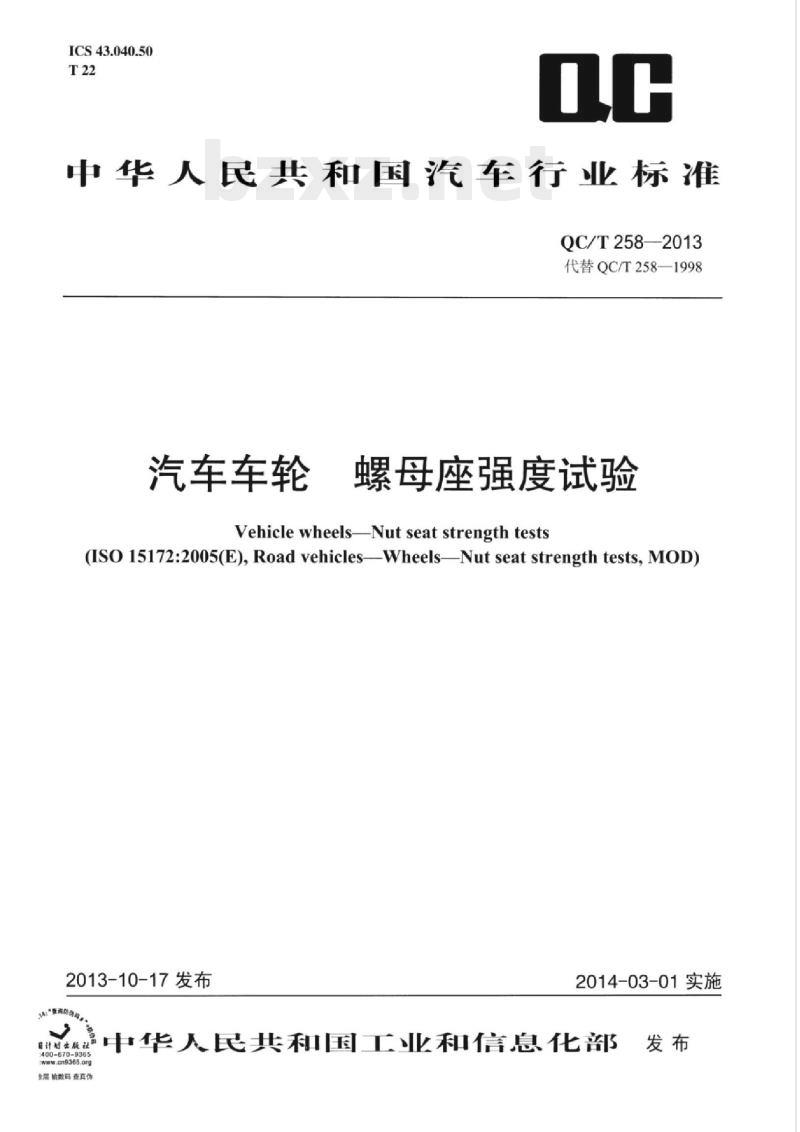

【QC汽车标准】 汽车车轮螺母座强度试验

ICS 43.040.50
中华人民共和国汽车行业标准
QC/T258—2013
代替QC/T258—1998
汽车车轮
螺母座强度试验
VehiclewheelsNutseatstrengthtests(ISO15172:2005(E),Road vehiclesWheelsNut seat strength tests, MOD)2013-10-17发布
2014-03-01实施
华人民共利御国业和信意化都
价层输验码查真伪

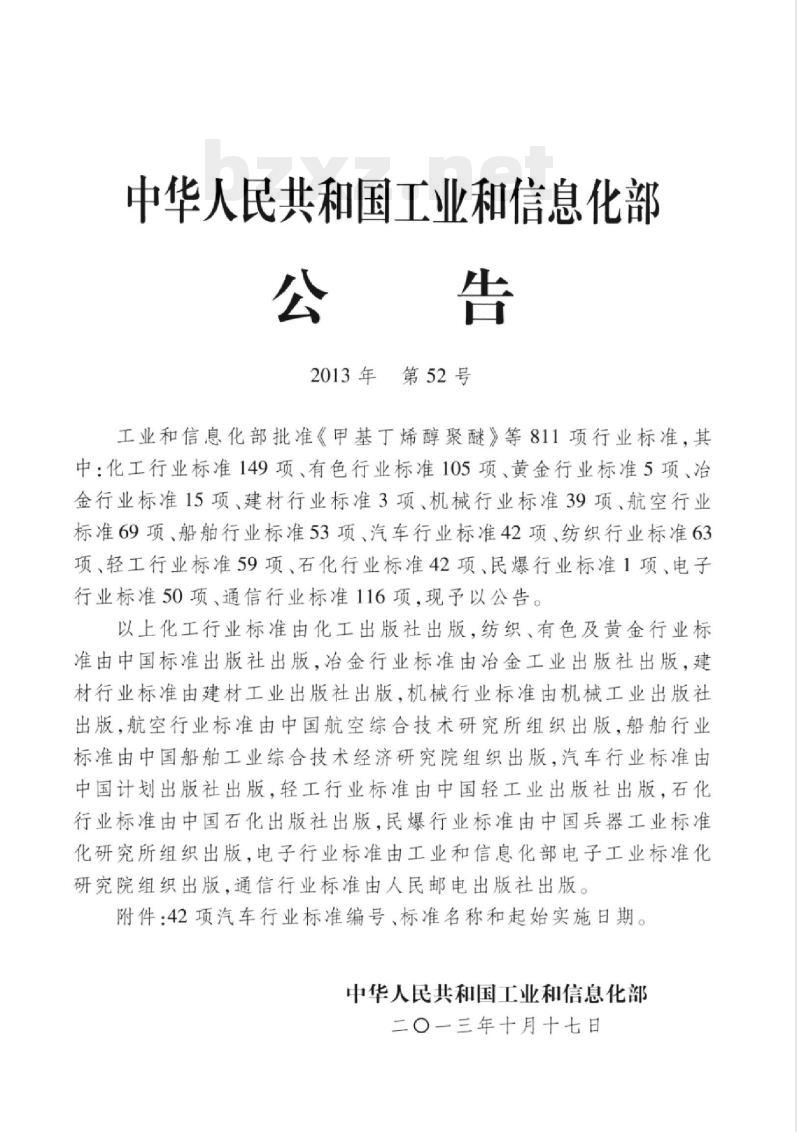

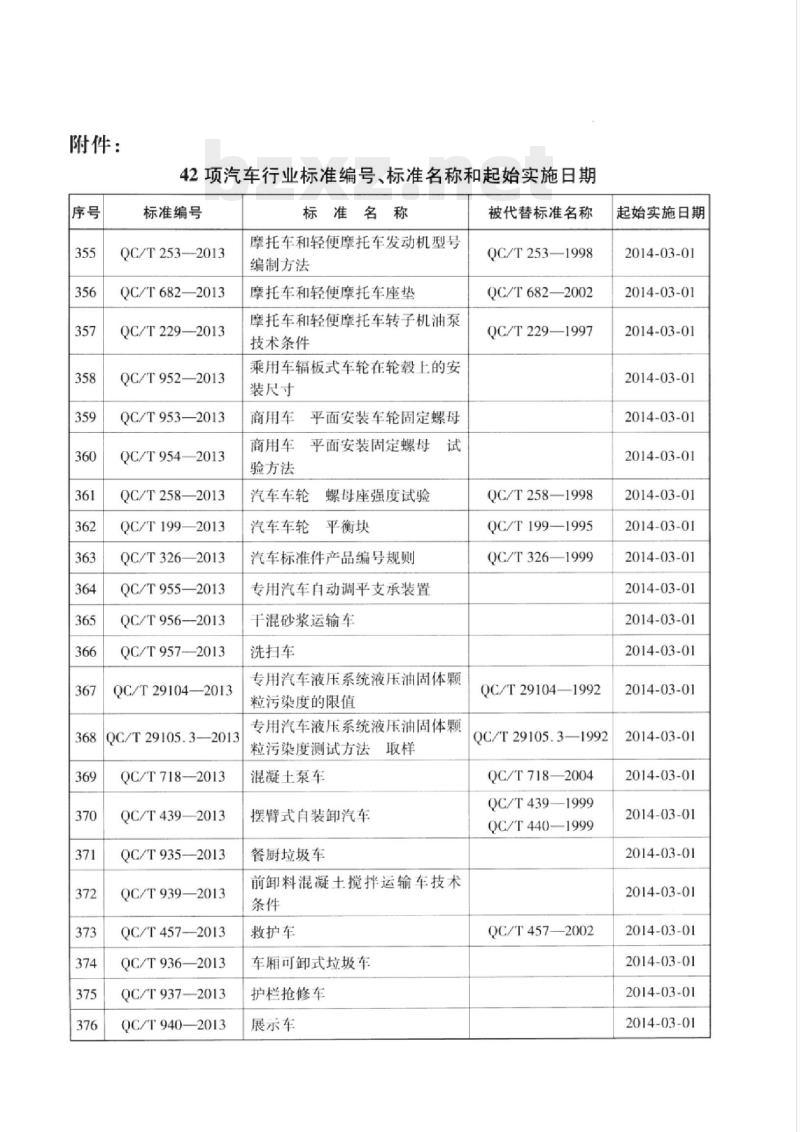

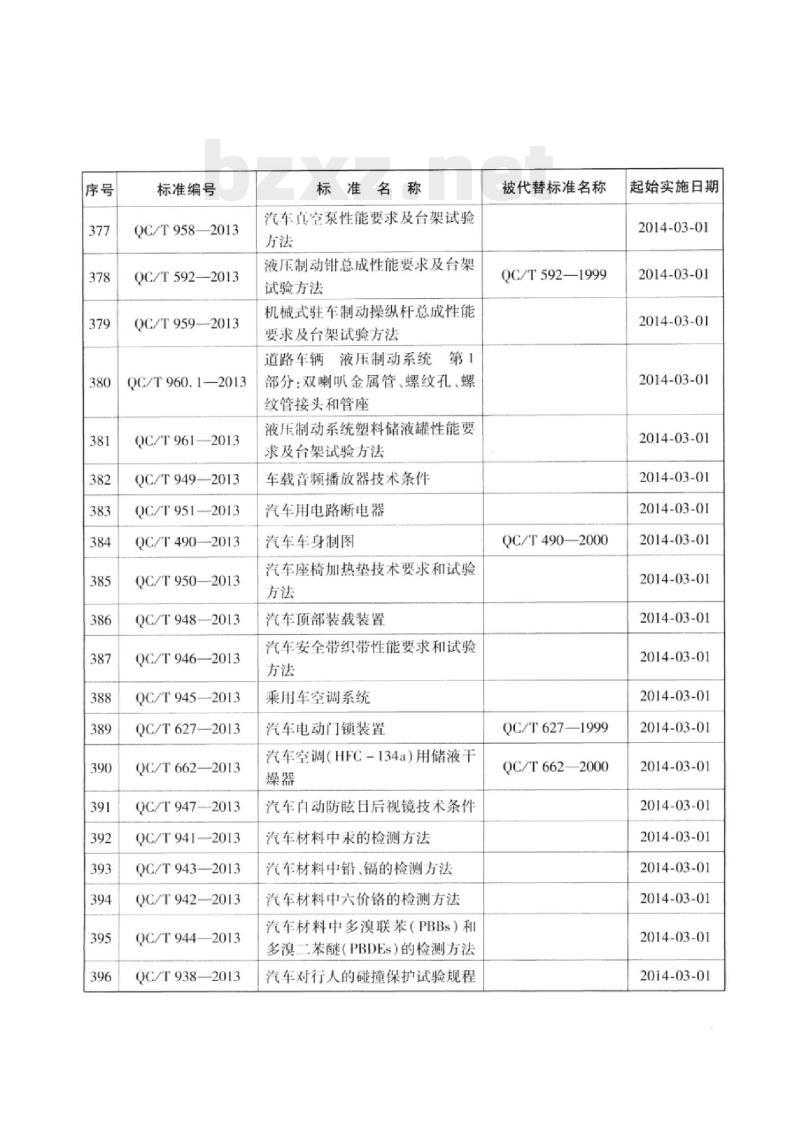

中华人民共和国工业和信息化部公告
