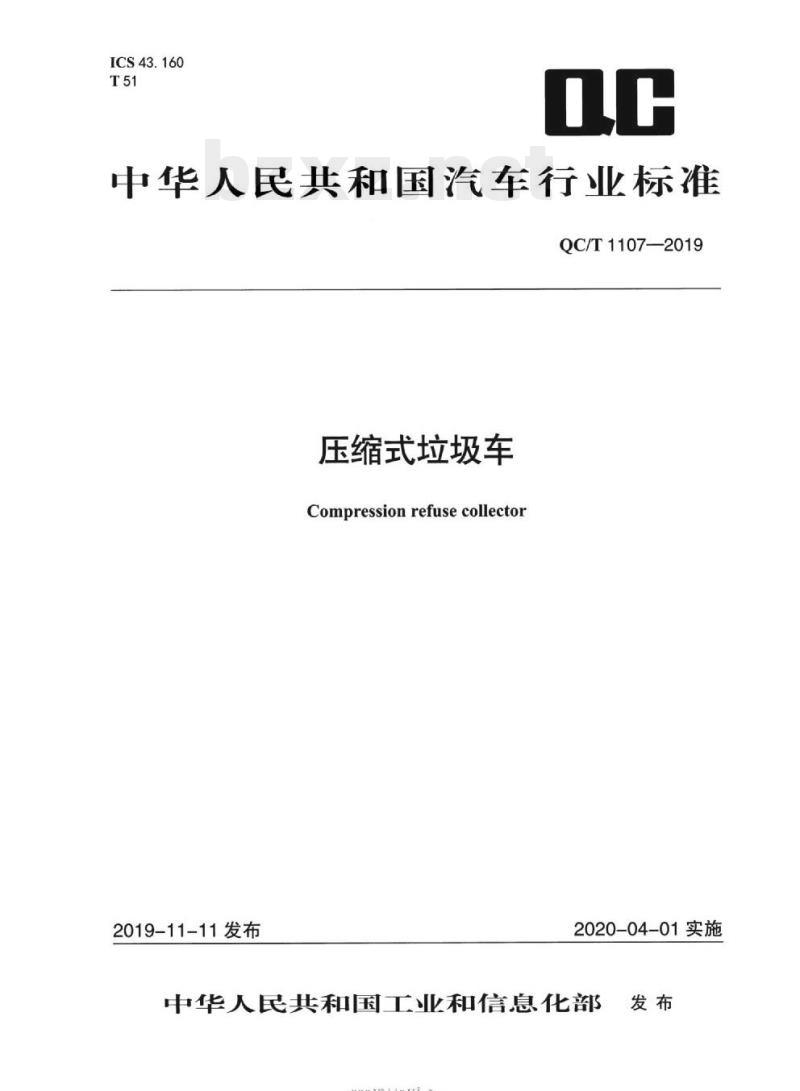

【QC汽车标准】 压缩式垃圾车

ICS43.160
中华人民共和国汽车行业标准
QC/T1107—2019
压缩式垃圾车
Compressionrefusecollector
2019-11-11发布
2020-04-01实施
中华人民共和国工业和信息化部-rrKaeerKca-

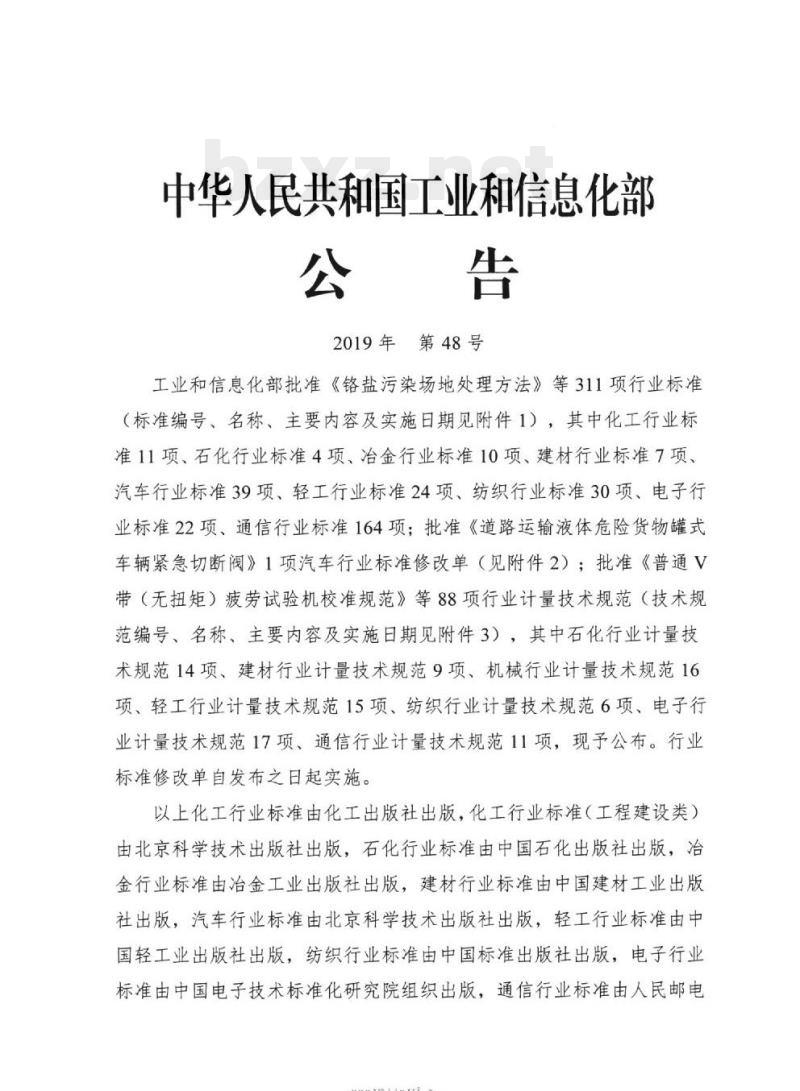

中华人民共和国工业和信息化部公告
2019年第48号
工业和信息化部批准《铬盐污染场地处理方法》等311项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中化工行业标准11项、石化行业标准4项、治金行业标准10项、建材行业标准7项、汽车行业标准39项、轻工行业标准24项、纺织行业标准30项、电子行业标准22项、通信行业标准164项；批准《道路运输液体危险货物罐式车辆紧急切断阀》1项汽车行业标准修改单（见附件2）；批准《普通V带（无扭矩）疲劳试验机校准规范》等88项行业计量技术规范（技术规范编号、名称、主要内容及实施日期见附件3），其中石化行业计量技术规范14项、建材行业计量技术规范9项、机械行业计量技术规范16项、轻工行业计量技术规范15项、纺织行业计量技术规范6项、电子行业计量技术规范17项、通信行业计量技术规范11项，现予公布。行业标准修改单自发布之日起实施。以上化工行业标准由化工出版社出版，化工行业标准（工程建设类）由北京科学技术出版社出版，石化行业标准由中国石化出版社出版，治金行业标准由治金工业出版社出版，建材行业标准由中国建材工业出版社出版，汽车行业标准由北京科学技术出版社出版，轻工行业标准由中国轻工业出版社出版，纺织行业标准由中国标准出版社出版，电子行业标准由中国电子技术标准化研究院组织出版，通信行业标准由人民邮电HikaeerkAca

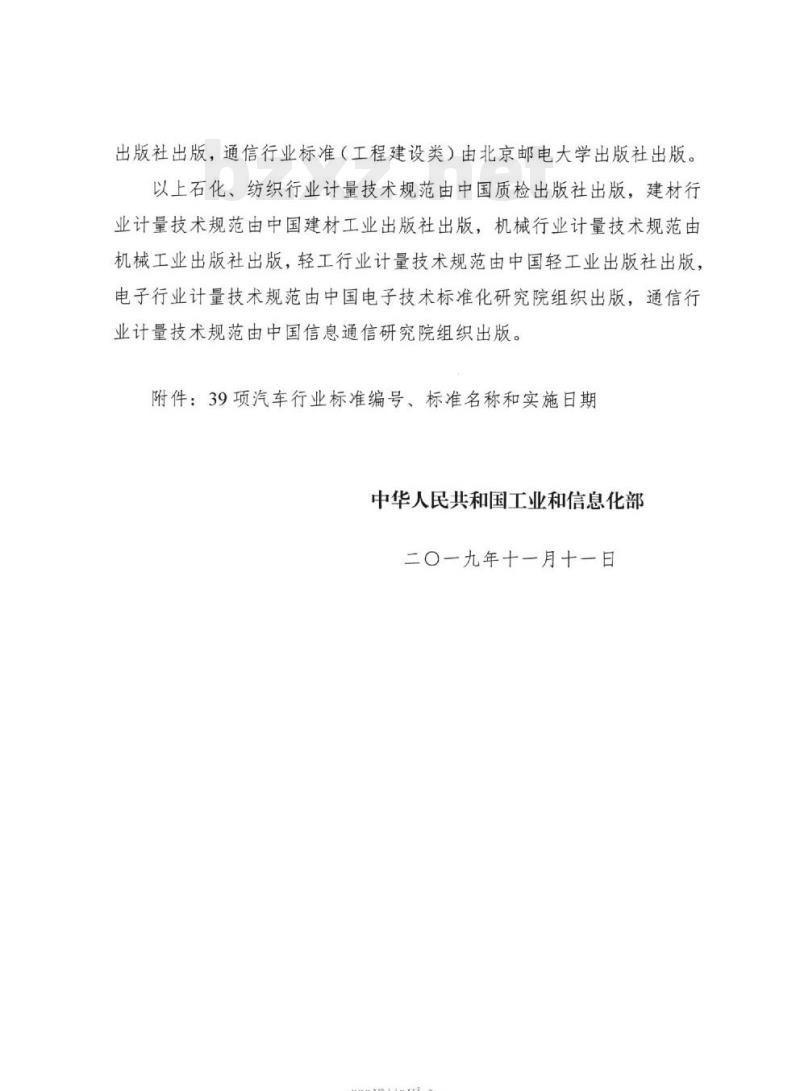

出版社出版，通信行业标准（工程建设类）由北京邮电大学出版社出版。以上石化、纺织行业计量技术规范由中国质检出版社出版，建材行业计量技术规范由中国建材工业出版社出版，机械行业计量技术规范由机械工业出版社出版，轻工行业计量技术规范由中国轻工业出版社出版，电子行业计量技术规范由中国电子技术标准化研究院组织出版，通信行业计量技术规范由中国信息通信研究院组织出版。附件：39项汽车行业标准编号、标准名称和实施日期中华人民共和国工业和信息化部二〇一九年十一月十一日
irKacerkAca

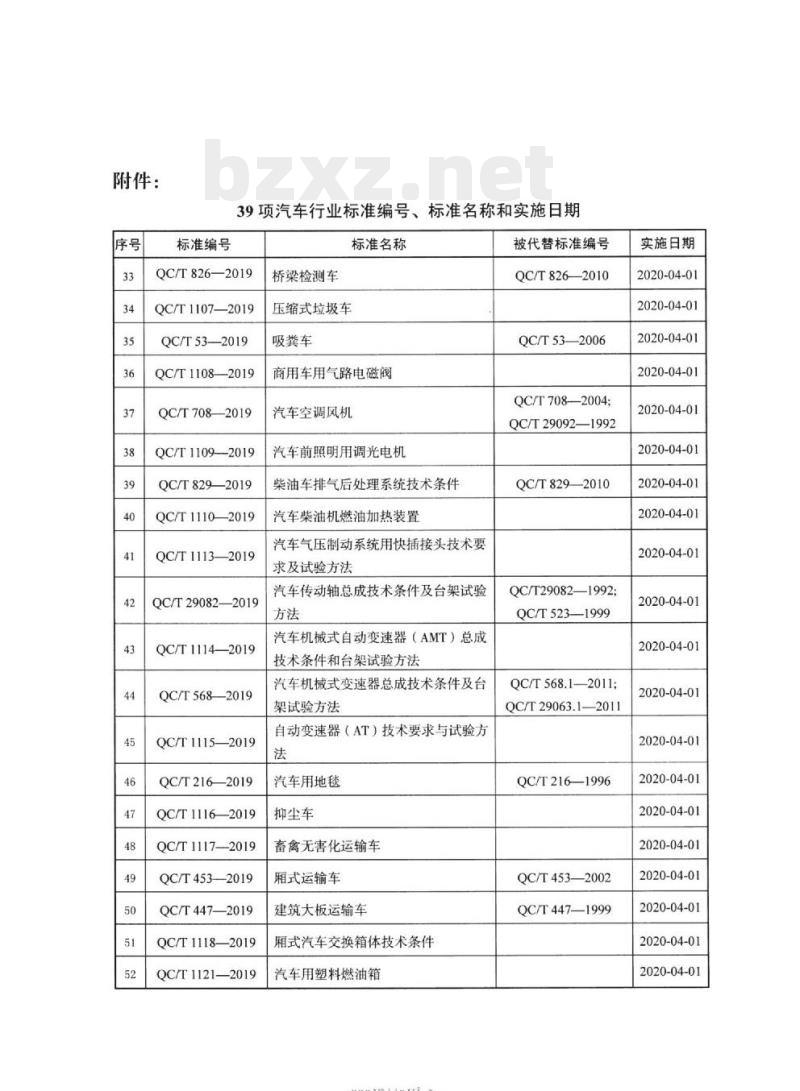

附件：
标准编号
39项汽车行业标准编号、标准名称和实施日期标准名称
QC/T826—2019
QC/T1107—2019
QC/T53—2019
QC/T1108—2019
QC/T708—2019
QC/T1109—2019
QC/T829—2019
QC/T1110—2019
QC/T1113—2019
QC/T29082—2019
QC/T1114—2019
QC/T568—2019
QC/T1115—2019
QC/T216—2019
QC/T1116—2019
QC/T1117—2019
QC/T453—2019
QC/T447—2019
QC/T1118—2019
QC/T1121—2019
桥梁检测车
压缩式垃圾车
吸粪车
商用车用气路电磁阀
汽车空调风机
汽车前照明用调光电机
柴油车排气后处理系统技术条件汽车柴油机燃油加热装置
汽车气压制动系统用快插接头技术要求及试验方法
汽车传动轴总成技术条件及台架试验方法
汽车机械式自动变速器（AMT）总成技术条件和台架试验方法
汽车机械式变速器总成技术条件及台架试验方法
自动变速器（AT）技术要求与试验方法
汽车用地毯
抑尘车
畜禽无害化运输车
厢式运输车
建筑大板运输车
厢式汽车交换箱体技术条件
汽车用塑料燃油箱
-rrKaeerKca-
被代替标准编号
QC/T8262010
QC/T53—2006
QC/T708—2004;
QC/T29092—1992
QC/T829—2010
QC/T29082—1992;
QC/T523—1999
QC/T568.1—2011;
QC/T29063.1—2011
QC/T216—1996
QC/T453—2002
QC/T447—1999
实施日期
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01wwW.bzxz.Net

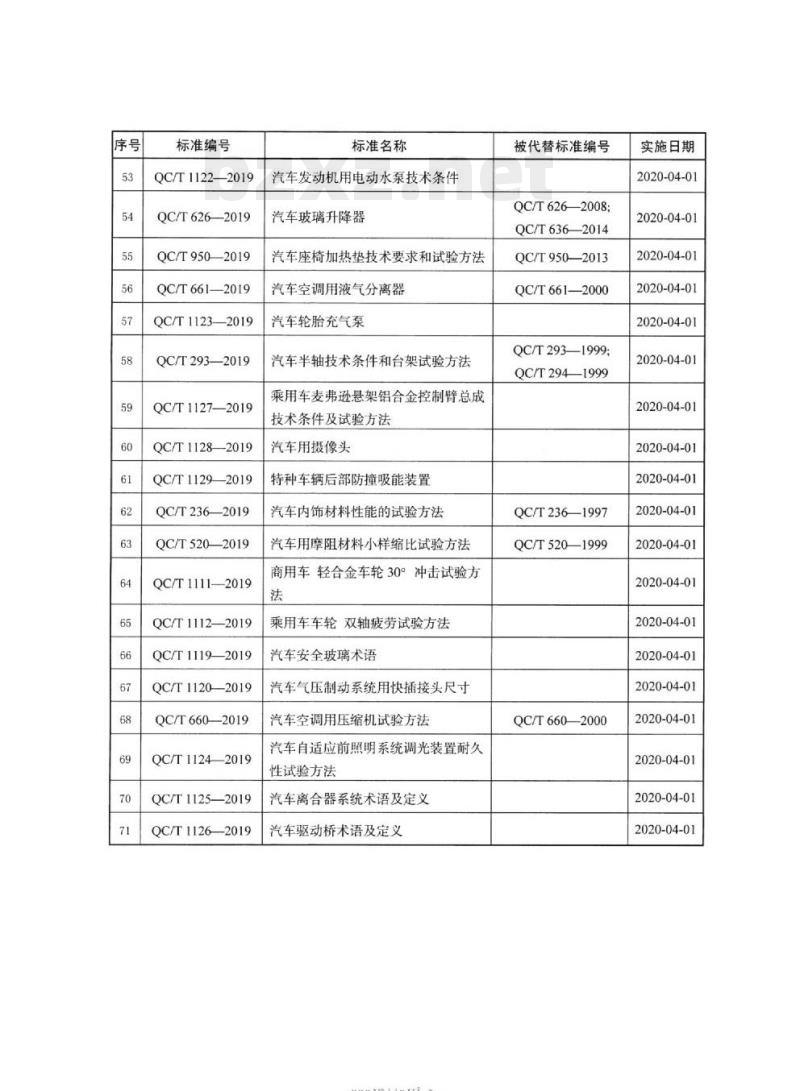

标准编号
QC/T1122—2019
QC/T626—2019
QC/T950—2019
QC/T661—2019
QC/T1123—2019
QC/T293—2019
QC/T1127—2019
QC/T1128—2019
QC/T1129—2019
QC/T2362019
QC/T520—2019
QC/T1111—2019
QC/T1112—2019
QC/T1119—2019
QC/T1120—2019
QC/T6602019
QC/T1124—2019
QC/T1125—2019
QC/T 1126—2019
标准名称
汽车发动机用电动水泵技术条件汽车玻璃升降器
汽车座椅加热垫技术要求和试验方法汽车空调用液气分离器
汽车轮胎充气泵
汽车半轴技术条件和台架试验方法乘用车麦弗逊悬架铝合金控制臂总成技术条件及试验方法
汽车用摄像头
特种车辆后部防撞吸能装置
汽车内饰材料性能的试验方法
汽车用摩阻材料小样缩比试验方法商用车轻合金车轮30°冲击试验方法
乘用车车轮双轴疲劳试验方法
汽车安全玻璃术语
汽车气压制动系统用快插接头尺寸汽车空调用压缩机试验方法
汽车自适应前照明系统调光装置耐久性试验方法
汽车离合器系统术语及定义
汽车驱动桥术语及定义
-rrKaeerKAca-
被代替标准编号
QC/T626—2008;
QC/T6362014
QC/T950—2013
QC/T661—2000
QC/T293—1999;
QC/T294—1999
QC/T236—1997
QC/T520—1999
QC/T660—2000
实施日期
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
范围·
规范性引用文件
3术语和定义
4要求…
试验方法·
检验规则
7标志、使用说明书
8随车文件、运输和贮存
附录A（规范性附录）
附录B（规范性附录）
试验记录表
故障分类和统计
rrKaeerKAca-
QC/T11072019
-KacerKAca-
QC/T11072019
本标准按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：长沙中联重科环境产业有限公司、福建龙马环卫装备股份有限公司、徐州徐工环境技术有限公司、郑州宇通重工有限公司、北京京环装备设计研究院有限公司、上海航空特种车辆有限责任公司、合加新能源汽车有限公司、深圳东风汽车有限公司、中汽商用汽车有限公司（杭州）、河南森源重工有限公司、青特集团有限公司、汉阳专用汽车研究所、浙江路捷顺汽车制造有限公司、北京环卫集团环卫装备有限公司、江苏悦达专用车有限公司。本标准主要起草人：尤红耀、白云龙、孔德军、陈建设、彭玲、罗龙明、孙国保、刘君、段建国、薛振东、丁华、庞亮、黄闯、郑刚、朱永智、纪建奕、齐垂辉、徐荣明、姚华军、糜龙翔、陈永升、张世功、纪国清、高国有、刘玉光、蒋友明、李莹、姜春生、邱天月、杨爱萍、王涤成、陈军、李玉良。
本标准为首次发布。
-KaeerKAca-
1范围
压缩式垃圾车
QC/T11072019
本标准规定了压缩式垃圾车的术语和定义、要求、试验方法、检验规则、标志、使用说明书、随车文件、运输和贮存。
本标准适用于用定型二类汽车底盘改装的后装压缩式垃圾车。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1495
GB1589
GB/T3766
GB4785
GB7258
GB/T7935
GB/T9969
GB11567
GB/T12534
GB13954—2009
GB15741
GB/T18411
GB23254
GB25990
GB/T31012
JB/T5943
QC/T52
QC/T252
QC/T484
QC/T625
QC/T29104
QC/T29105.2~29105.4
3术语和定义
汽车加速行驶车外噪声限值及测量方法汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值液压传动系统及其元件的通用规则和安全要求汽车及挂车外部照明和光信号装置的安装规定机动车运行安全技术条件
液压元件通用技术条件
工业产品使用说明书总则
汽车及挂车侧面和后下部防护要求汽车道路试验方法通则
警车、消防车、救护车、工程救险车标志灯具汽车和挂车号牌板（架）及其位置机动车产品标牌
货车及挂车车身反光标识
车辆尾部标志板
环卫车辆设备用图形符号
工程机械焊接件通用技术条件
垃圾车
专用汽车定型试验规程
汽车油漆涂层
汽车用涂镀层和化学处理层
专用汽车液压系统液压油固体颗粒污染度的限值专用汽车液压系统液压油固体污染度测试方法下列术语和定义适用于本文件。一
-KaeerKAca-
QC/T1107—2019
压缩式垃圾车compressionrefusecollector能实现垃圾收集、压缩、转运和卸料等功能的专用汽车（以下简称垃圾车）。3.2
后装压缩式垃圾车
rearloadedcompressionrefusecollector从车辆尾部装载垃圾的压缩式垃圾车。3.3
liftingmechanism
上料机构
将垃圾桶（斗）内的垃圾倒入填装斗（垃圾箱）内的装置。3.4
压缩机构
compression mechanism
压缩垃圾并将其装入垃圾箱的装置。3.5
dischargemechanism
卸料机构
将垃圾箱内的垃圾卸出的装置。3.6
填装器
tailgate
垃圾箱尾部卸料口处设置的带有压缩机构的可启闭装置。3.7
卸料门dischargedoor
垃圾箱尾部卸料口处设置的无压缩机构的可启闭装置3.8
填装斗hopper
填装器中用于存放待压缩垃圾的装置。3.9
上料循环时间liftingcycletime上料机构从起始位置到上料终止位置并回到起始位置的时间。3.10
压缩循环时间
compressioncycletime
压缩机构从起始位置至将垃圾压缩到垃圾箱并回到起始位置的时间。3.11
卸料循环时间dischargecycletime从卸料起始状态开始，到垃圾卸出并达到下次作业状态的所有机构动作时间。包括锁紧机构打开、填装器或卸料门开启、卸料机构推出、填装器或卸料门关闭和锁紧机构锁紧时间之和。若卸料机构需要退回到卸料开始位置，其退回时间计人卸料时间。3.12
effectivecapacityof thebody
垃圾箱有效容积
垃圾箱内能装载垃圾部分的空间，指垃圾箱、卸料机构和压缩机构等合围部分的容积（见图1阴影部分V）。
-KaeerKAca-
图1垃圾箱有效容积示意图
填装斗有效容积effectivecapacityofthehopperh
QC/T1107—2019
填装斗内能装载垃圾部分的空间，以填装斗外侧最高水平面为限，该平面以下部分能够装载垃圾的容积（见图2中的阴影部分V2）。图2填装斗有效容积示意图
4要求
4.1总则
4.1.1垃圾车应符合本标准的规定，并按规定程序批准的产品图样和技术文件制造4.1.2外购件、外协件应符合相关标准的规定，并具有制造厂的合格证，所有自制零部件、总成件经检验合格后方可装配使用。4.2整车
4.2.1外廓尺寸、轴荷及质量限值应符合GB1589的规定。4.2.2侧倾稳定角、制动性能和运行安全性能应符合GB7258的规定。4.2.3外部照明和光信号装置应符合GB4785的规定。4.2.4号牌板（架）的形状、尺寸及其安装位置应符合GB15741的规定。4.2.5车身反光标识及其安装位置应符合GB23254的规定，尾部标志板及其安装位置应符合GB25990的规定
4.2.6侧面和后下部防护装置应符合GB11567的规定。4.2.7加速行驶车外噪声应符合GB1495的规定。4.2.8作业噪声应不大于88dB（A）。4.2.9各连接件、紧固件应连接可靠，不得松脱各工作机构应动作平稳、灵活、可靠，应无干涉、卡滞及冲撞现象。4.2.10
rrKaeerkAca-
QC/T11072019
设置有支腿的垃圾车，其支腿应有可靠的锁止装置。垃圾车应无漏油、漏水和漏气现象。4.2.13垃圾车不得有污水渗漏现象。4.2.14
应在垃圾车尾部设置紧急停止和反向动作的按钮开关或手柄。驾驶室内、外均能操作的垃圾车，应设置互相联络的信号装置或互锁装置。垃圾箱有效容积和填装斗有效容积应符合设计要求。垃圾车可在车辆后部或顶部安装作业标志灯，其标志灯应满足：在作业状态下闪烁；
灯光颜色为黄色，其色品坐标应符合GB13954—2009中5.6的规定；b）
发光强度应符合GB13954—2009中5.7的二级发光强度规定；c）
d）灯具数量不超过4个。
各专用工作机构1次作业循环时问应符合表1的规定。表1专用机构1次作业循环时间
上料循环时间
压缩循环时间
卸料循环时间
专用工作机构可靠度应大于或等于80%，作业可靠性试验的循环次数和试验工况见表2。表2作业可靠性试验循环次数和试验工况序号
4.3外观
专用机构
上料机构
压缩机构
卸料机构
4.3.1垃圾车外表面应光洁平整，应无明显压痕及划痕。试验循环次数
各机构承载
额定工况
4.3.2垃圾车所有外露金属表面应作防锈处理，油漆涂层应符合QC/T484的规定，镀层和化学处理层应符合QC/T625的规定。
4.3.3焊接质量应符合JB/T5943的要求。4.3.4操作按钮或手柄处应有直观的作业标识，各操作标识、安全标识应清晰、完整，并固定在相应明显部位。
4.4主要部件
4.4.1垃圾箱
4.4.1.1垃圾箱应有足够的强度和刚度，作业过程中不应发生永久变形。4.4.1.2垃圾箱与底盘联接应牢固可靠。4.4.1.3垃圾箱不得有漏水、漏垃圾的现象。4
rKaeerkca-
