【YY医药标准】 牙科设备光固化机

备案号：9934-2002

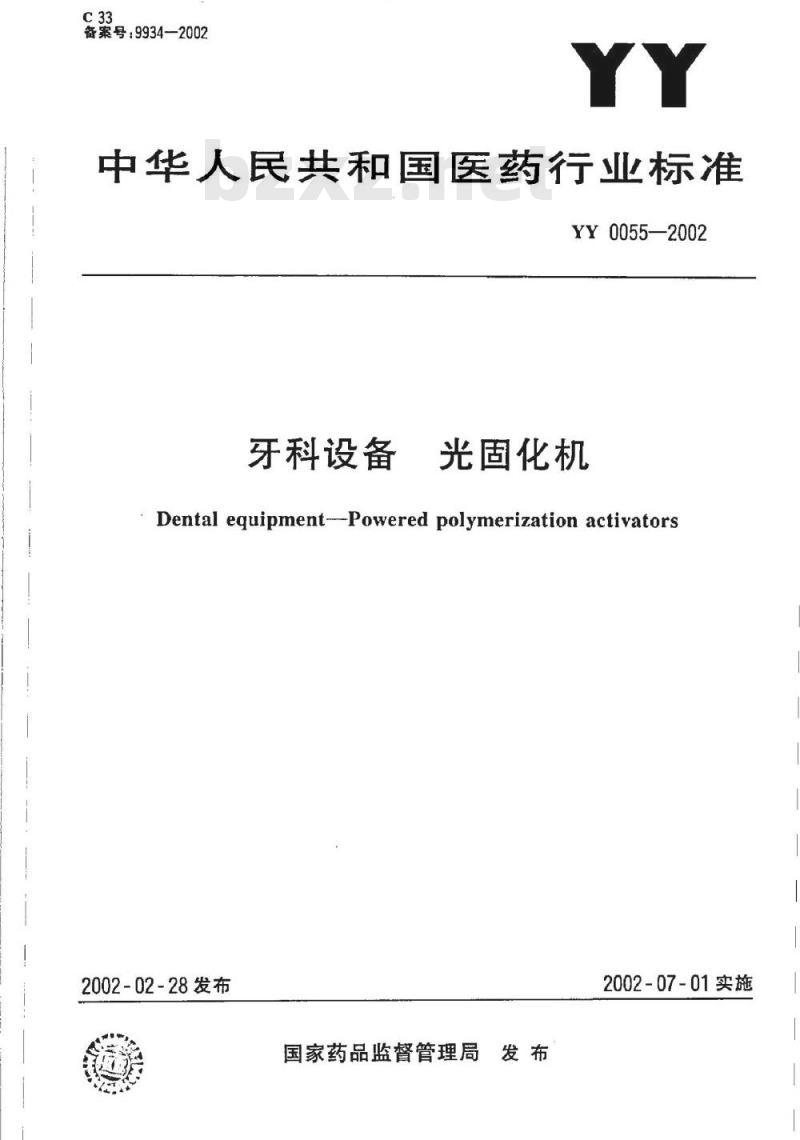

中华人民共和国医药行业标准
YY0055—2002
牙科设备
光固化机
: Dental equipment--Powered polymerization activators2002-02-28发布
国家药品监督管理局发布
2002-07-01实施
YY0055—2002

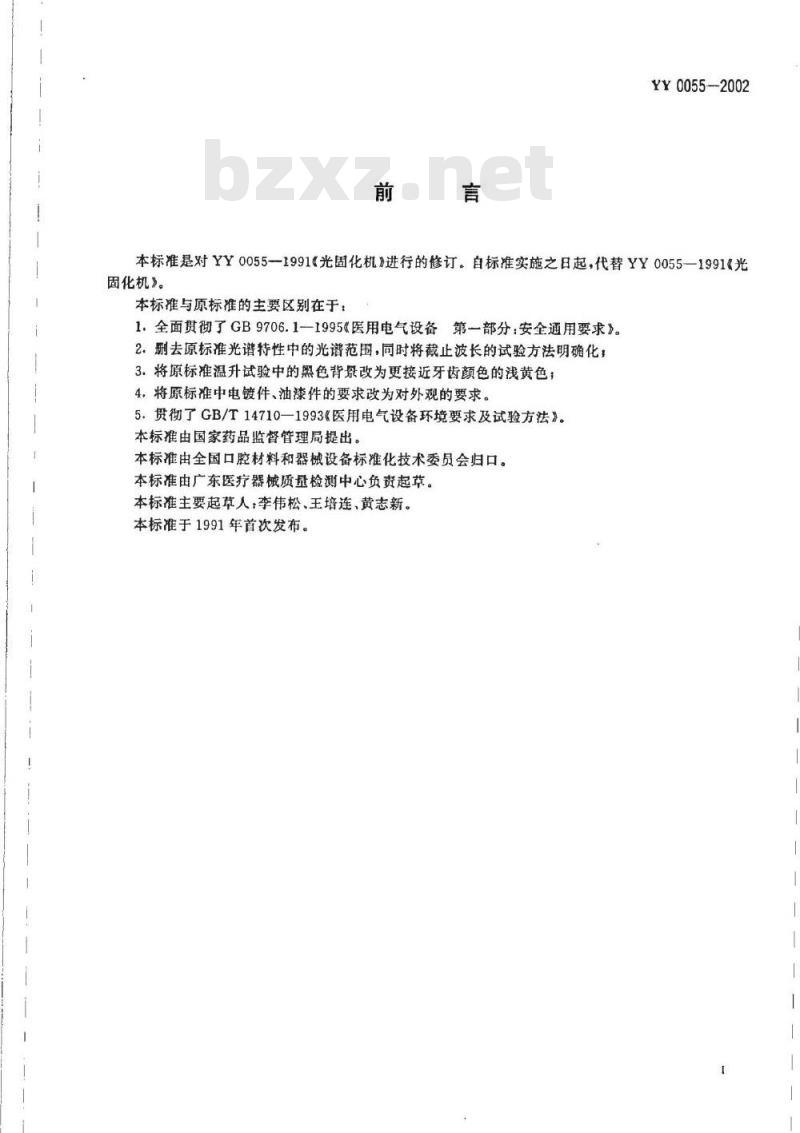

本标准是对YY0055—1991光固化机》进行的修订。自标准实施之日起，代替YY0055—1991《光固化机》。
本标准与原标准的主要区别在于：1.全面贯彻了GB9706.1-1995《医用电气设备第一部分：安全通用要求》。2.删去原标准光谱特性中的光谱范围，同时将截止波长的试验方法明确化；3．将原标准温升试验中的黑色背景改为更接近牙齿颜色的浅黄色；4.将原标准中电镀件、油漆件的要求改为对外观的要求。5.贯彻了GB/T14710—1993《医用电气设备环境要求及试验方法》。本标准由国家药品监督管理局提出。本标准由全国口腔材料和器械设备标准化技术委员会归口。本标准由广东医疗器械质量检测中心负资起草。本标准主要起草人，李伟松、王培连、黄志新。本标准于1991年首次发布。

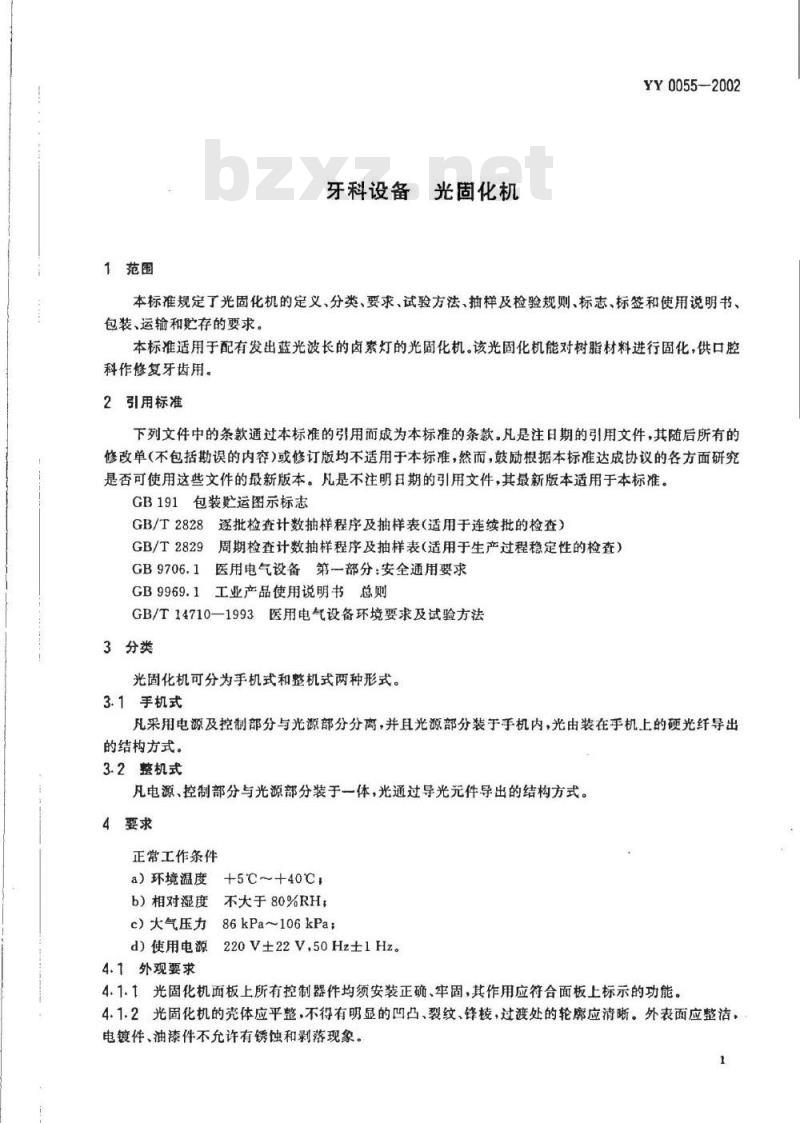

1范围
牙科设备光固化机
YY0055--2002
本标准规定了光固化机的定义、分类、要求、试验方法、抽样及检验规则、标志、标签和使用说明书、包装、运输和贮存的要求。
本标准适用于配有发出蓝光波长的卤素灯的光固化机。该光固化机能对树脂材料进行固化，供口腔科作修复牙齿用。
2引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方面研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。GB191包装运图示标志
GB/T2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB/T2829
GB9706.1医用电气设备第一部分：安全通用要求GB9969.1工业产品使用说明书总则GB/T14710—1993医用电气设备环境要求及试验方法3分类
光固化机可分为手机式和整机式两种形式。3.1手机式
凡采用电源及控制部分与光源部分分离，并且光源部分装于手机内，光由装在手机上的硬光纤导出的结构方式。
3.2整机式
凡电源、控制部分与光源部分装于一体，光通过导光元件导出的结构方式。4要求
正常工作条件
a）环境温度+5℃～+40℃，
b）相对湿度不大于80%RH，
c）大气压力86kPa~106kPa
d）使用电源220V±22V,50Hz士1Hz。4.1外观要求
4.1.光固化机面板上所有控制器件均须安装正确、牢固，其作用应符合面板上标示的功能。4.1.2光固化机的壳体应平整，不得有明显的凹凸、裂纹、锋棱，过渡处的轮廊应清晰。外表面应整洁，电镀件、油漆件不允许有锈蚀和剥落现象。1
YY0055—2002

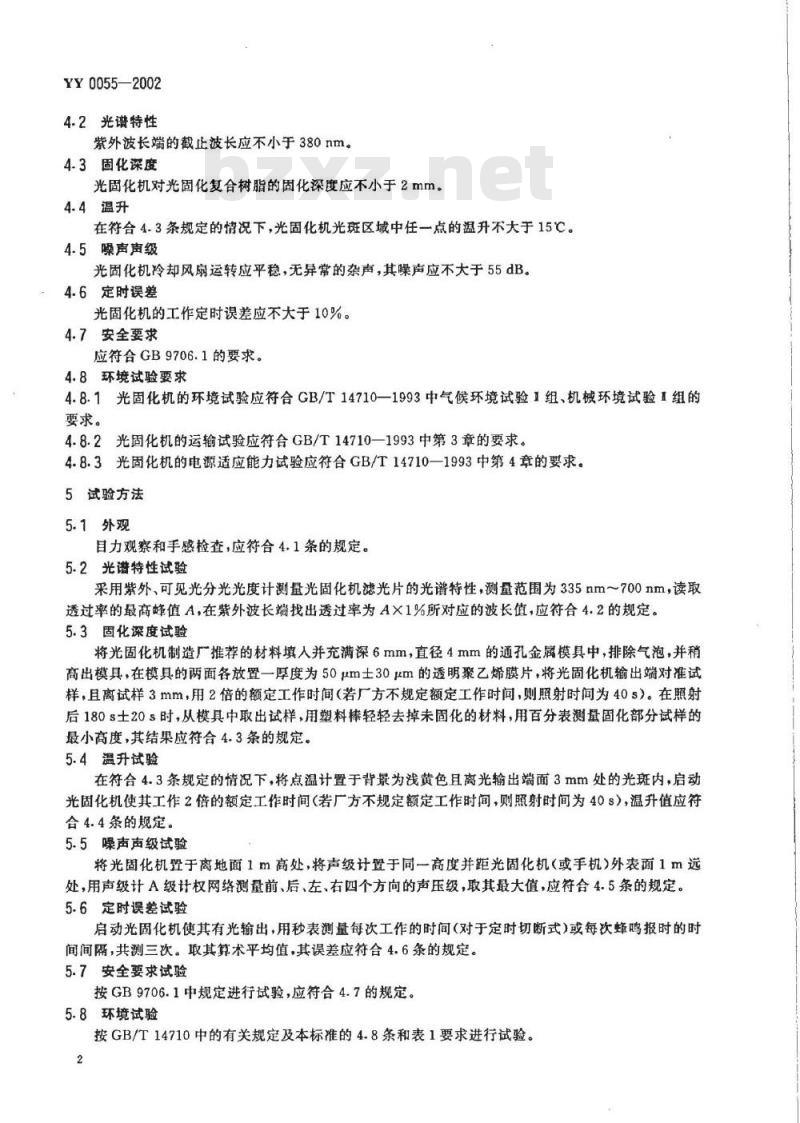

4.2光谱特性
紫外波长端的截止波长应不小于380nm。4.3固化深度
光固化机对光固化复合树脂的固化深度应不小于2mm。4.4温升
在符合4.3条规定的情况下，光固化机光斑区域中任一点的温升不大于15℃。4.5噪声声级
光固化机冷却风扇运转应平稳，无异常的杂声，其噪声应不大于55dB。4.6定时误差
光固化机的工作定时误差应不大于10%。4.7安全要求
应符合GB9706.1的要求。
4.8环境试验要求
4.8.1光固化机的环境试验应符合GB/T14710—1993中气候环境试验1组，机械环境试验1组的要求。
4.8.2光固化机的运输试验应符合GB/T14710—1993中第3章的要求。4.8.3光固化机的电源适应能力试验应符合GB/T14710—1993中第4章的要求。5试验方法
5.1外观
目力观察和手感检查，应符合4.1条的规定。5.2光谱特性试验
采用紫外，可见光分光光度计测量光固化机滤光片的光谱特性，测量范围为335nm～700nm，读取透过率的最高峰值A，在紫外波长端找出透过率为AX1%所对应的波长值，应符合4.2的规定。5.3固化深度试验
将光固化机制造厂推荐的材料填人并充满深6mm，直径4mm的通孔金属模具中，排除气泡，并稍高出模具，在模具的两面各放置一厚度为50um士30μm的透明聚乙烯膜片，将光固化机输出端对准试样，且离试样3mm，用2倍的额定工作时间（若厂方不规定额定工作时间，则照射时间为40s）。在照射后180s土20s时，从模具中取出试样，用塑料棒轻轻去掉未固化的材料，用百分表测量固化部分试样的最小高度，其结果应符合4.3条的规定。5.4温升试验
在符合4.3条规定的情况下，将点温计置于背景为浅黄色且离光输出端面3mm处的光斑内，启动光固化机使其工作2倍的额定工作时间（若厂方不规定额定工作时间，则照射时间为40s），温升值应符合4.4条的规定。
5.5噪声声级试验
将光固化机置于离地面1m高处，将声级计置于同一高度并距光固化机（或手机）外表面1m远处，用声级计A级计权网络测量前、后、左，右四个方向的声压级，取其最大值，应符合4.5条的规定。5.6定时误差试验
启动光固化机使其有光输出，用秒表测量每次工作的时间（对于定时切断式）或每次蜂鸣报时的时间间隔，共测三次。取其算术平均值，其误差应符合4.6条的规定。5.7安全要求试验
按GB9706.1中规定进行试验，应符合4.7的规定。5.8环境试验
按GB/T14710中的有关规定及本标准的4.8条和表1要求进行试验。2

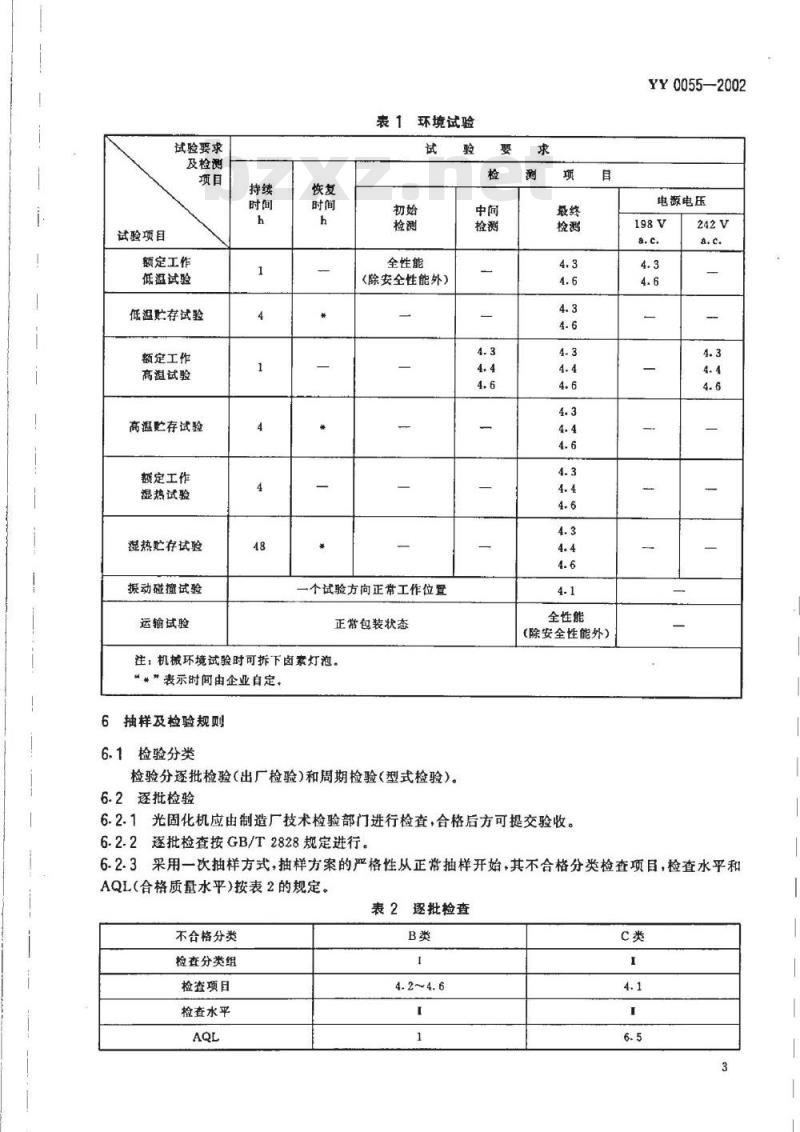

试验项目
试验要求
及检测
额定工作
低温试验
低温贴存试验
额定工作
高温试验
高温存试验
额定工作
湿热试验
混热贮存试验
振动碰撞试验
运输试验
环境试验
全性能
(除安全性能外）
一个试验方向正常工作位置bzxz.net
正常包装状态
注：机械环境试验时可拆下卤素灯泡。“*”表示时间由企业自定。
6抽样及检验规则
6.1检验分类
检验分逐批检验(出厂检验)和周期检验(型式检验)。6.2逐批检验
全性能
(除安全性能外）
6.2.1光固化机应由制造厂技术检验部门进行检查，合格后方可提交验收。6.2.2遂批检查按GB/T2828规定进行。YY0055-2002
电源电压
6.2.3采用一次抽样方式，抽样方案的严格性从正常抽样开始，其不合格分类检查项目，检查水平和AQL(合格质量水平)按表2的规定。表2逐批检查
不合格分类
检查分类组
检查项目
检查水平
YY0055-2002
6.2.4转移规则
6.2.4.1光固化机在进行正常检查时，若在不多于连续五批中有两批经初次检查（不包括再次提交检查批）不合格，则从下一批检查转移到加严检查。在修正缺陷时，若影响其他试验组，再检查哪些项目，由质检部门和接受方决定
6.2.4.2从加严检查到正常检查，从正常检查到放宽检查，从放宽检查到正常检查，从加严检查到哲停检查应符合GB/T2828的规定。
6.3周期检查
6.3.1在下列情况下应进行周期检查：a）新产品投产前：
b）连续生产的光固化机（每二年至少一次）；c）间隔一年再投产时；
d）在设计，工艺或材料有重大改变时：e）在国家质量监督机构提出要求时。6.3.2周期检查按GB/T2829的规定进行。6.3.3周期检查前应进行逐批检查，从逐批检查合格的样品中抽取样本进行周期检查。周期检查采用一次性抽样方案。判别水平为耳，其检查项目、判别组数和RQL值（不合格质量水平)按表3的规定。表3周期检查
不合格分类
检查分类组
检查项目
判别组数
n=2(A=0,R,-1)
n=2(A=1,R=2)
6.3.4周期检查合格，必须是本周期内所有检查项目周期检查都合格，否则就作为周期检查不合格。6.4安全项目检验规则由企业产品标准中规定。7标志、标签和使用说明书
7.1光固化机应在适当明显部位设暨铭牌，铭牌上应标出下列标志：a）产品名称及型号；
b）使用电源电压频率和功率；
c）产品出厂编号；
d）制造年月或生产批号；
e）标准号、产品注册号。
7.2光固化机包装应有下列标志：a）制造厂名称和厂址；
b）产品名称、型号；
c）净重、毛重，
d）体积（长×宽×高）：
e）产品制造年、月或生产批号；f）“易碎物品”、“向上”、“怕晒”、“怕雨”等字样和标志，并符合GB191中的有关规定，箱上的字样和标志应保证不因历时较久面模糊不清。7.3光固化机出厂时，包装箱内应包括下列随机文件：a）装箱单；
b）产品合格证；
c）随机备件及清单，
d）产品使用说明书，
e）产品标准中规定的其他文件。7.3.1合格证上应有下列标志：
a）制造厂名称，
b）产品名称、型号：
c）产品出厂编号；
d）检验日期；
e）检验员姓名或代号。
YY0055—2002
7.3.2使用说明书应能指导用户正确操作和维护，编写应符合GB9969.1中的相关规定。8包装、运输和贮存
8.1光固化机的包装应能满足运输的要求，在可预见的运输条件下不应受到损坏。8.2运输由合同规定，但应避免雨雪淋溅和机械碰撞。8.3包装后的光固化机应贮存在无腐蚀性气体和通风良好的室内，温湿度按厂方要求。5
YY0055-2002
中华人民共和国医药
行业标准
牙科设备光固化机
YY0055—2002
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售开本880×12301/16印张3/4字数10千字2002年6月第一版2002年6月第一次印刷印数1-600
网址bzcbs.com
版权专有侵权必究
举报电话：(010)68533533
