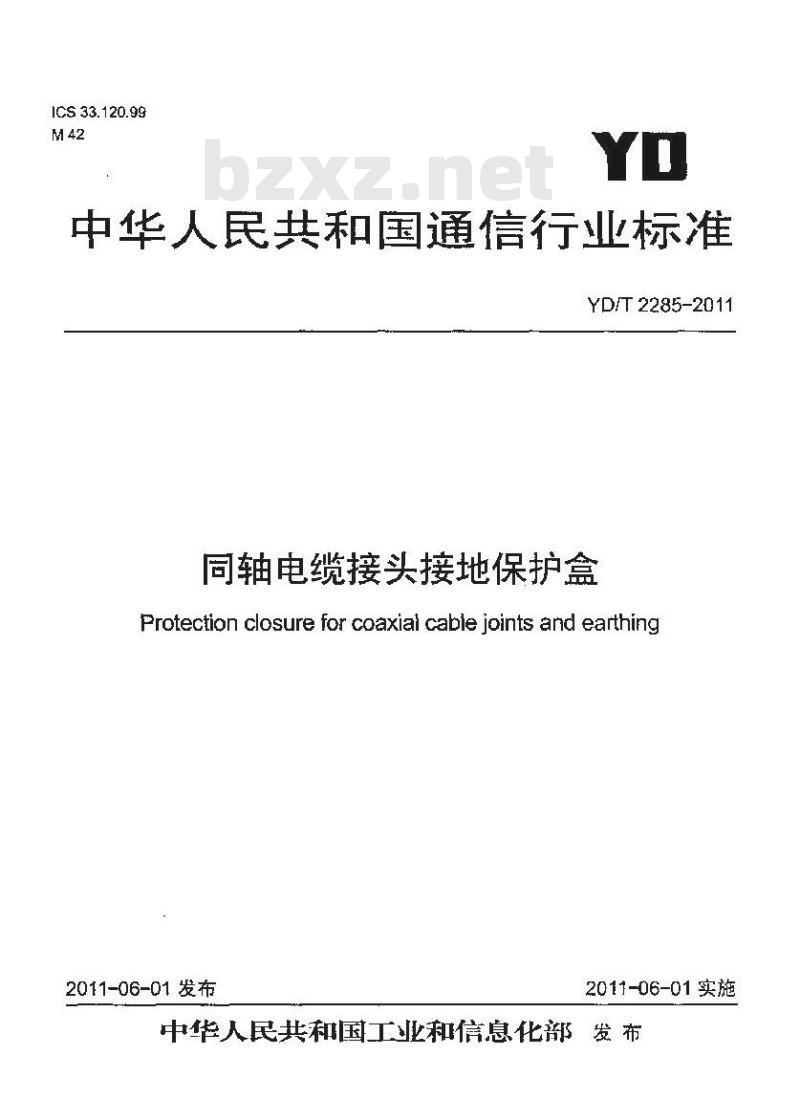

ICS 33.120.99
中华人民共和国通信行业标准
YD/T2285-2011
同轴电缆接头接地保护盒
Protection closure for coaxial cable joints and earthing2011-06-01发布
2011-06-01 实施

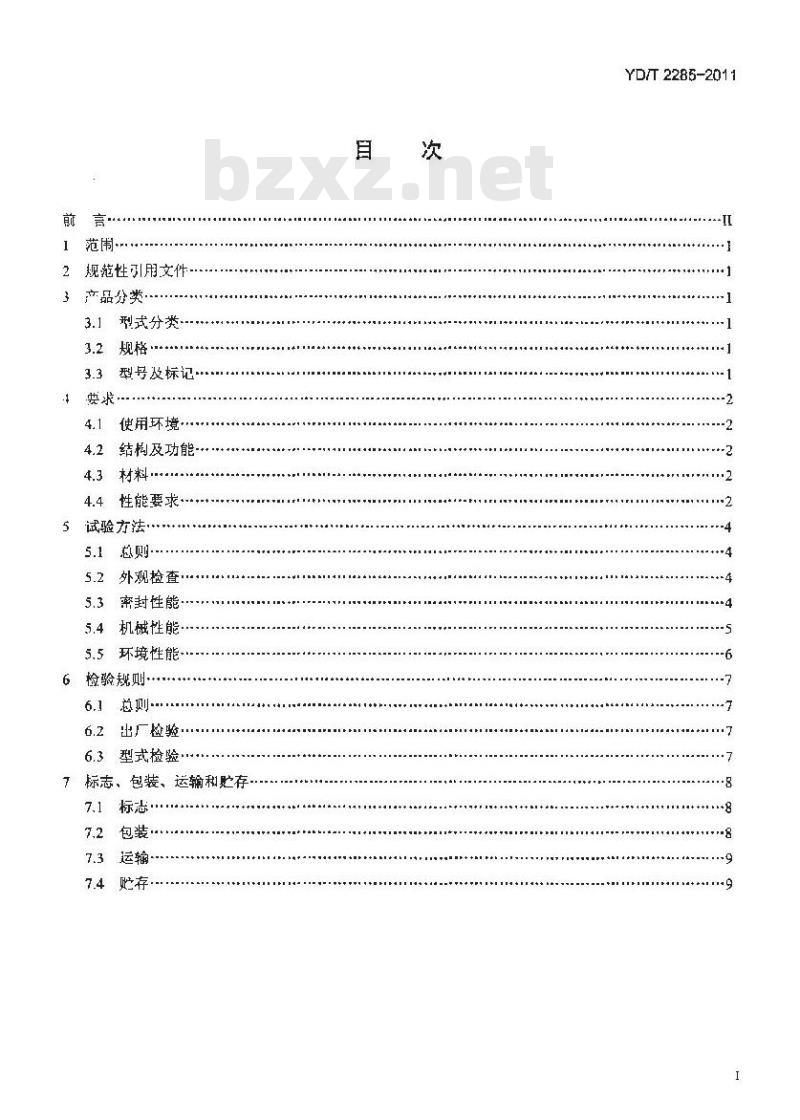

中华人民共和国工业和信息化部发布前
规范性引用文件
3产品分类
型式分类
3.2规格…
3.3型号及标记
4要求
便用环境·
4.2结构及功能-
4.3材料·
4.4性能要求
5试验方法
5.1总则
外观检查·
5.3率封性能
5.4机械性能.
5.5环境性能
6检验规则
6.1总则
6.2出厂检验
6.3型式检验
了标志、包装、运输和贮存
7.1标志·
7.2包装.·
7.3运输-
YD/T 2285-2011
YD/T 2285-2011

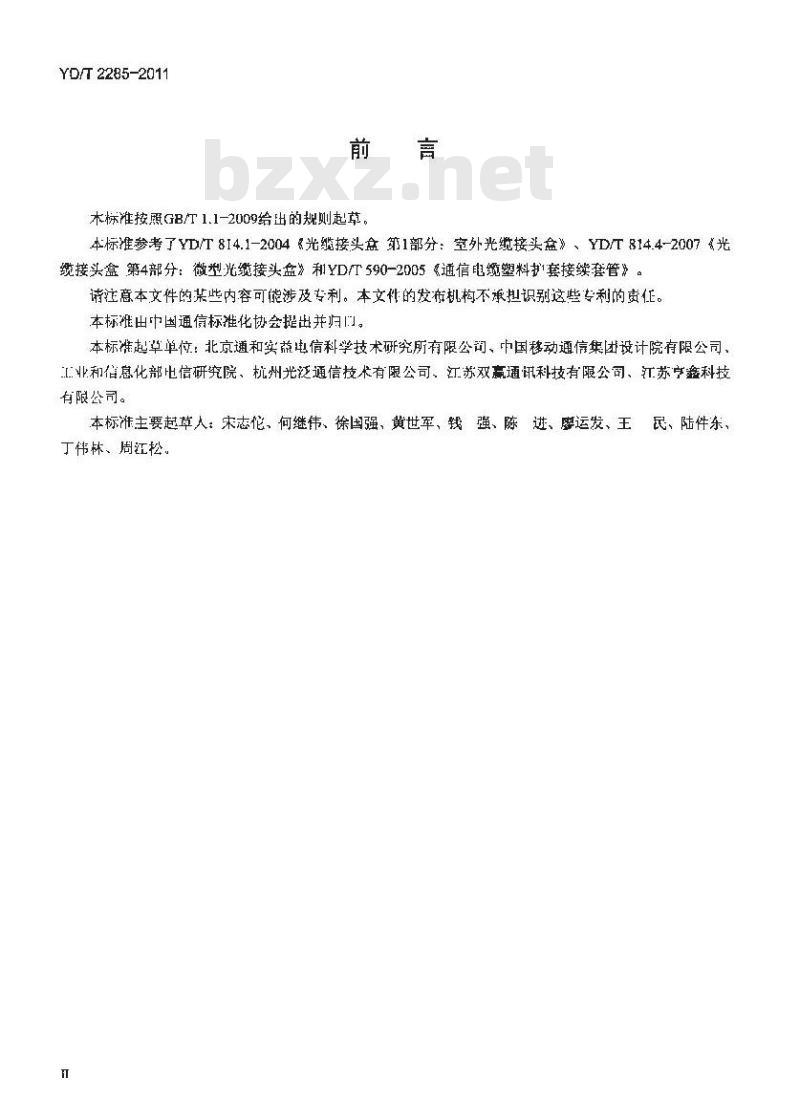

木标准按照GB/T1.1-2009给出的规则起草。本标准参考了YD/T814.1-2004≤光缆接头盒第1部分：室外光缆接头盒》、YD/T814.4-2007光统接头盒第4部分：微型光缆接头盆》和YD/T590-2005通信电缆塑料护套接续套管》。请注意本文件的谋些内容可能涉及专利。本文补的发布机构不承担识别这些专利的责任。本标准出中国通信标准化协会提出并归门。本标准起草单位：北京通和实蔬电信科学技术研究所有限公司、中国移动通信集团设计院有限公司，工业和信息化部电信研究院、杭州光泛通信技术有限公司，江苏双赢通讯科技有限公司、江苏亨鑫科技有限公司。
本标准主要越草人：宋志佗、何继伟、徐国强、黄世军、钱强、陈进、廖运发、王、民、陆件东、
丁伟林、周江松。
1范围
同轴电缆接头接地保护盒
YD/T 2285-2011
本标准规定了同轴电缆接头接地保护盒（以下简称保护盒）的产品分类、要求、试验力法，以及检验规则、标志、包装、运输和贮存。本标推适用同轴电缆接头接地保护盒。2规范性引用文件
下列文件中的条款通过木标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内穿）或修订版均不适用本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引历文件，其最新叛本适用丁本标准。GB2423.10-2008工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）（IEC60068-2-6:1995,IDT)
GB/T2423.24-1995电1电子产品环境试验第2部分：试验方熟试验S：模拟地面上的太阳辐射(IEC68-2-5:1975,IDT)
YD/T814.1光缆接头盒第1部分：室外光缆接头盒3产品分类
3.1.型式分类
3.1.1保护盒结构形试为半壳开启式，结构可以是侧为较链，另一侧为锁紧装置：可以是两侧均为锁紧装置，或者其他合适的形式。密封方式为机械式。3.1.2保护盒连接方式可分为：直逾接续、分接续。分峻接续主辈用于引出接地线。3.1.3如有其他类型，其代号可按照YD/T814.1的规定。3.2规格
用保护盒进缆处的标称孔径（Ⅱm）表示。按照孔径从大到小顺序排列，每个孔径之间用斜线分开。常用的规格见表1。
表1常用的规格
适用的电缆或连接器
1-14同轴电缆
7/8同轴电缆
普通1门或超柔1/2网辆电缆，天线逆接器3.3型号及标记
3.3.1型号
适用的电缆或连接器
超柔1/2间轴电缆
RG8阿轴电缆
接地线

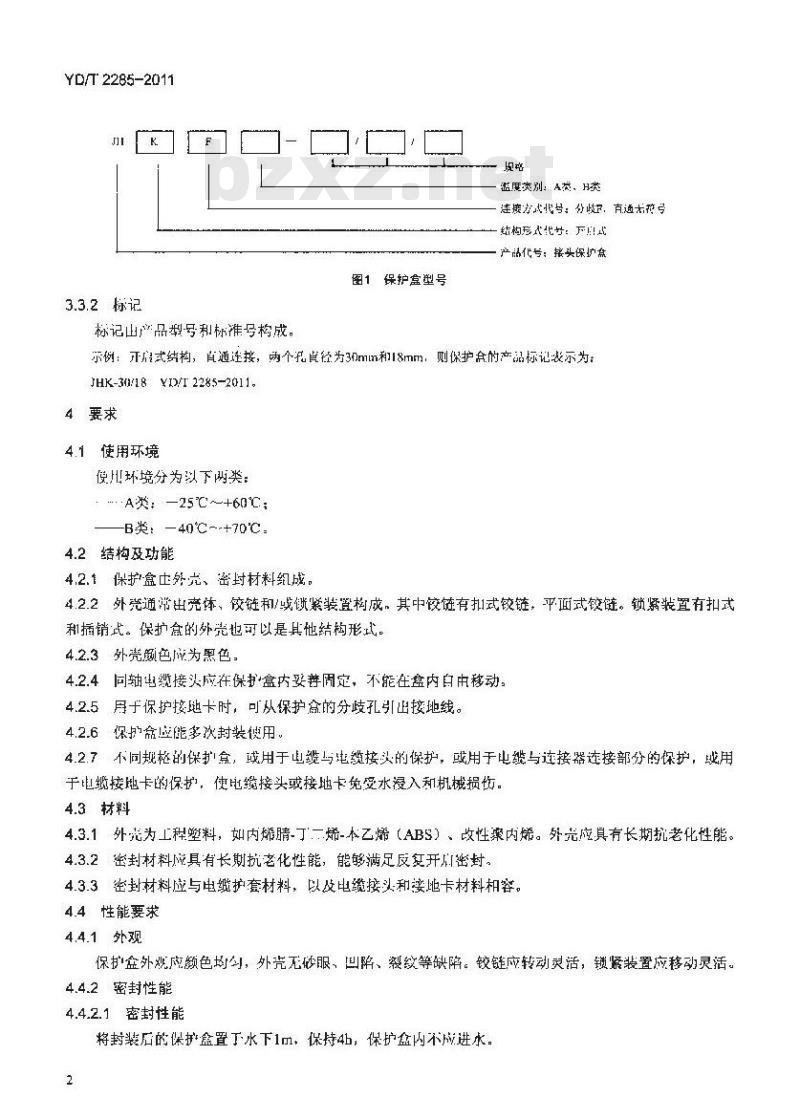

型号出产品化号，结构形式代号、连按式代号、温度性能类别和规格组成，见图1所示。YD/T 2285-2011
3.3.2标记
标记山产品塑号和称准号构成。图1保护盒型号
溢度类别：A类、H类
连接方式代号：分歧了，直通移号结构形太代号：万式
产品化号：接头保护盒
示例：不启式结构，直通连接，两个托真径为30mm和18mm：则保护合的产品标记收示为：JHK-30/18YD/T2285-2011
4要求
4.1使用环境
傻川环境分为以下啊类：
\·A类?—25℃~+60℃:
—B类：—40℃~-+70℃.
4.2结构及功能
4.2.1保护盒止外克、密封材料组成。4.2.2外尧通带出充体，饺链和/或紧装置构成，其中饺链有扎式铰链，平面式铰链。锁紧装置有扣式和插销式。保扩盒的外壳也可以是其他结构形式。4.2.3外壳颜色成为黑色
4.2.4同轴出缆接头应在保护盒内要固定，不能在盒内自由移动。4.2.5月于保护接地卡时，可从保护盒的分歧孔引出接地线。4.2.6保护盒应能多次封装便用，4.2.7不同规格的保扩盒，或用于出缆与电缆接买的保护，或用于电继与连接器连接部分的保护，或用于电缆接地卡的保护，使电缆接头或接地卡免受水浸入和机械损恢。4.3材料
4.3.1外光为工程塑料，如内烯睛-丁二烯-本乙烯（ABS）、改性案内烯。外元应具有长期抗老化性能。4.3.2密封材料度具有长期抗老化性能，能够满足反复开而密封。4.3.3密封材料应与电缆护套材料，以皮电缆接头和接地卡材料相容。4.4性能要求
4.4.1外观
保护盒外必应额色均勾，外壳无砂眼，凹陷、裂纹等缺陷。铰链应转动灵活，锁紧装置应移动灵活。4.4.2密封性能免费标准下载网bzxz
4.4.2.1密封性能
将封装后的保护盒置丁水下1m，保持4h，保扩盒内不成进水。2
4.4.2.2再封装性能
YD/T 2285-2011
经过密均试验并合格后，按规定的操作:程序开启后再封装，反复5次后，应满足4.4.2.1的要求。4.4.3机械性能
4.4.3.1压扁
封装后的保护盒应能承受800N/100mm的水平压力，床力保持时间为1min。试验店，表面不成出现裂纹，明显的叫陷，损坏等异带现象：试样没入水下1m，保持15min，打开保护盒检查，盒内不应有水进入
4.4.3.2冲击
封装保护盒，两端开孔直径为I5mm改以下时，应能承受离度[m，质量0.5kg的常温冲市，其余能承受高度1m，顶量1g的带温冲击，冲击次数为3次。试验后，表面不应出现裂纹，明显的叫陷，损坏等异常现象：试样浸入水下1m，保持15min：打开保护盒检查，盘内不成有水进入。4.4.4弯曲
封装保护盒，在距保护盒边缘500m的电缆上施加平行于电缆横截面的弯山力，使电缆在某一平函上弯曲不小土45°，或弯曲力不小于30N。往复次为，循环，共3个循环。试验后，表卸不应出现裂纹，明显的凹陷，外壳摄坏等异常现象：试样浸入水下lm，保持15min，打开保护盒检查，盒内不应有水进入。
4.4.4.1跌落
保护盒不安装电缆及电缆接头，但完体应锁紧，保护盒在水平状态下从1m的高度自由跌落到水泥地板上，试验次数为3次。试验后，试样不能散落，应保持扣紫状态，且盒体及其构件应无裂痕、损坏和明显变形。
4.4.5环境性能
4.4.5.1温度循环
高温恒温2h，低温组温2h，高温和低温温度见表2，共进行10个循环。试验后，试样漫入水下1m保持15mi，打开保护盒检查，盒内不应有水进入。表2温度循环
4.4.5.2低温冲击
—25℃
-40℃
封装后的保护盒在表2规定的低温下保持4h，然后取出试样立即进行冲击试验：两端开孔直径为15mm及以下时，应能承受高度0.5m，质量0.5kg的冲击，冲击次数为3次。其余应能承受高度0.5m，质单1kg的常温冲击，冲击后表面不应出现裂纹，明显的凹陷，损坏等异常现象：试样浸入水下1m，保持15min打齐保护盒检查，盒内不应有水进入。4.4.5.3动
频率为10玩，振幅为土3，振动时问为h。试验后，封装的试样应探持锁紧状添，且盒体及其构件应无裂痕和损坏：试样没入水下1m，保持15，打开保扩盒检查，盒内不应有水违入。4.4.5.4太阳辐射
YD/T2285-2011
必要时，保护盒应能经受太阳辐射的试验。辐射强度为1.12kW/m2，辐射总量为26.88kW-h/m2，辐射后完体及其构件应无裂痕、无损坏和明显变形。4.4.5.5化学腐蚀
必婴时，保护盒能经受化学腐蚀的试验。分别在5%HC1、5%NaOH、5%NaCI溶液中浸泡24h。试验后应无落胀和腐蚀现象；试样浸入水下1m，保持15min，打开保护盒检查，盒内不应有水进入。5试验方法
5.1总则
保护盘的各项性能应按表3规定的试验方法进行验证。表3试验项目、试验方法、检验类别和抽样比例号
密封性能
密封性能
再势装性能
机械性能
环境性能
溢度循环
低溢冲击
阳辆射
化学腐地
产品标志
本标准案文号
江：出厂检验中抽样检验的样品数鼠为1%，控一检验批不少于3个试验方站
检验类别
5.1.2在述行与密封性能有关的战验时，应将伸出保护盒的电缆端头有效密封。当保护盒用于电缆与连接器连接部分的保护时，用适当装置密封连接器端面，以防止水从连接器端面侵入到保护盒。5.2外观检查
用民视检查保护盒外观。
5.3密封性能
5.3.1密封性能
5.3.1.1试样数量为3个。
5.3.1.2根据保护盒的功能，安装与保护盆规格相适应的电缆及电缆接头，或电缆及连接器，或电缆及接地卡。电缆从保护伸出长度不少于200mm。按规定的操作程序封装保护盒。5.3.1.3将保护盒放置在水容器底部，保持水深达到1m，水为常湿下的白来水。试样没泡4h。4
YD/T2285-2011
5.3.1.4将保护盒从水中取出，擦干净保持盒表面水滴。打开保扩盒，用日视检查保护盒内部有无水侵入。
5.3.1.53 个试样有一个进水，该试验为不合格。注：检查封性能时，虚法意排除水温低于空温时因保护众内空气中潮气遇冷额结而形成的徽小水珠。5.3.2再封装性能
5.3.2.1试样数景为3个。
5.3.2.2按照5.3.1.2制务试样。5.3.2.3在同-一个保护盒上反复封装5次，每次封装前均应使电缆和（或）连接器脱离壳体和密封胶。按照5.3.1的方法，检查保护盒内有无水侵入。5.3.2.43个试样有一个进水，该试验为不合格。5.4机性能
5.4.1压扁
5.4.1.1试样数量为3个。
5.4.1,2按照5.3.1.2制务试样。5.4.1.3试验在压力机上逆行。将封装好的保护盒水平放置在硬平板上，将长度为100、宽度不小于50的硬木板放置在保护盒上面的中问部位，使硬木板与保护盒的接触长度为100mm，如图2所示。在木板上施加800N的压，并保持1min。如果因保护盒太小或结构原因，硬术板与保护盒的接触长度达不到100mm时，则应按80N/10mm施压力，并尽可能保持较长的按触。5.4.1.4试验后检查保护盒，3个试样均应满足4.4.3.1的要求。随太:压扇力
图2压扁试验示重图
5.4.2冲击
5.4.2.1试样数量为3个。
5.4.2.2按照5.3.1.2制备试样。5.4.2.3将封装好的保护盒水放置在硬平板之.上，放置方向参照图2所示。重锤为实心圆钢球，质量为1kg，冲击高度按4.4.3.2婴求。在盒体的中心位置，在同-点上冲击次数为3次。5.4.2.4试验后检查保护盒，3个试样均应满足4.4.3.2的要求。5.4.3弯曲
5.4.3.1 试样数量为 1 个,
5.4.3.2按照5.3.1.2制备试样。电缆从保护盒伸出长度约为550mm。5.4.3.3将封装好的保护盒水平放置，固定保护盒，使其在实施弯曲时不会发生移动或批动。在任意方向，在距保护盒达缘500聊的电缆上施加平行于电缆横截面的弯曲力，使电缆弯曲土45”，或正反方向弯5
YD/T2285-2011
曲力达到30N，满足二者之一即可。正反弯曲一次为一个循环，共弯曲三个循环。所有伸出保护盒的中缆应分别曲3个循环。
5.4.3.4试验后检查保护盒，应满足4.4.3.3的要求。5.4.4跌落
5.4.4.1保护盒不安装电缆及电缆接头，们壳体应扣紧。试样数量为3个。5.4.4.2将保护盒水状态从1m的高度自由跌落到水泥地板.上，每个试样跌落3次。5.4.4.3试验后，3个试样均应满足4.4.3.4的要求。5.5环境性能
5.5.1温度循环
5.5.1.1试样数量为3个。
5.5.1.2按5.3.1.2制备试样。
5.5.1.3按表2规定的高温恒湖2h，低温值温2h，由此构成一个循环，温度曲线如图3所示，共逛行10个循环。
5.5.1.4试验后，3个试样均应满足4.4.4.1的要求。股温度书
最低湿度
5.5.2低温冲击
5.5.2.1试样数量为3个。
5.5.2.2按照5.3.1.2制备试样。15
图3温度曲线图
5.5.2.3封装后的保护盒在表2规定的低温下保持4h，然后取出试样立即进行冲击试验。将封装好的保护盘水平微置在硬平板之上,放置方向参照图2所示。重锤为实心圆钢球，质鼠按4.4.4.2的要求，冲击高度0.5m。在盒体的中心位置，在同一点上冲击欲数为3次。5.5.2.4试验后，3个试样均应满足4.4.4.2的要求。5.5.3振动
5.5.3.1试样数量为 3个。
5.5.3.2按照5.3.1.2制备试样。电缆从保护盒伸出长度为500mm。5.5.3.3将保护盒水平固定在振动台上，两端电缆固定于固定不动的女架上，电缆固定点距保护盒出缆口为400mml。当电缆从保护盒只有一端伸出，另一端为连接器时，则需固定一端电缆。5.5.3.4试验条件应符合GB/T2423.10-2008的要求。频率10Hz，报幅垂直方向士3mm，振动时问为8h.
5.5.3.5试验后，3个试样均应满足4.4.4.3的要求。6
5.5.4太阳辐射
5.5.4.1试样数量为3个。
5.5.4.2按照5.3.1.2制备试样。YD/T2285-2011
5.5.4.3按GB/T2423.24-1995中的方法A进行试验，辐射强度为1.12kW/m2.24h为一个周期，8h照射，16h不照射，每个周期的辐射总量为8.96kW-b/m2。试验箱内照射期问的温度为55℃，试验持续3个周期（即72h），光源为鼠弧灯。5.5.4.4试验后，3个试样均应满足4.4.4.4的要求5.5.5化学腐蚀
5.5.5.1试样数量为3个，
5.5.5.2按照5.3.1.2制备试样
5.5.5.3三个试样中，每个试样在常温下分别进行一种浴液的浸泄，浸泄时问为24h，三种溶液分别是5%HCl、5%NaOH、5%NaCl.
5.5.5.4试验后3个试样均无辫胀和腐蚀现象，且满足4.4.4.5的要求。6检验规则
6.1总则
制造厂应建立质量保证体系，使保护盒产品质量符合本标准要求。出厂前，保护盒应经质量检验部门进行检验，检验合格者方可出」。舞个出！交收的保护应附有制造厂的产品合证。保护盒检验分出厂检验和型式检验。检验项目和试验方法应符合表3舰定。6.2出厂检验
B.2.1检验项目
出厂检验项日应符合表3规楚。
6.2.2抽样方案和判定规则
6.2.2.1按照表3规定的比例，根据检验批大小，进行随机抽样捡验，每批至少抽3个试样。6.2.2.2100%的检验项目中，被检试样如有一个不合格项时，划该试样为不合格品，不合格品应从检验批中剔除。
6.2.2.3描样检验项日中，被检试样如有不合格项日时，应重新抽取双倍数量的试样就不合格项尽进行检验。如合格，则该检验批合格，如仍有不合格时，则该检验批不合格。不合格的检验批不充许出厂。6.2.3不合格样本单位的处理
不合格品如果有可能修复或去除缺陷部分的，可重新单独提交检验。重新验时应和新的检验批分开，并作工标记。重新检验项目应包括原不合项目和其他有关项目。6.3型式检验
6.3.1检验项目
型式检验是对产品质量进行全面考核，检验项H应但括表3所列全部项H。6.3.2检验周期
保护盒在下列情况之一时，应近行型式检验a）定型鉴定时：
b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时：了
YD/T 2285-2011
c）正常生产时，每--年应进行一次：d）停产半年以上，孩复生产时：e）出厂检验结果与上次型式检验有较大差异时，6.3.3分组和试样数量
型式检验应从合格检验批中随机拍取。检验分红和抽样数量见表4。在检验组内，按脱表4的顺序进行捡验。检验中如果出现不合格的试样，在进行后项检验时，不应使用不合格的试样，应重新补充新的试样，使试样数满足要求后再进行后一项试验。囊4、型式检验的分组、抽样数量检验组
6.3.4判定规则
检验项日及顾序
封试验
再封试验
温度循环
低温冲
太阳韬射
化学腐蚀
抽样数卵
型式检验巾有一项不合格，则该产品为不合格品，出现不合格品的，则型式捡验末通过。但是，允许重新抽取双试样就不合格项片进行检验，如果都能通过检验，则可判定为型式检验合格；如果仍有任一个不能通过检验，则应判定为型式检验不含格。6.3.5重新试验
如果型式检验不合格，制造厂应找出不合格原因，并予以纠正。在采取可接受的改正措施以前，应停止品鉴定或验收。在采取改进措施之后，应重新样进行型式检验，对新的试样重做全部检验。6.3.6样本单位处理
经过型式检验的试样，均不得出厂。7标志、包装、运输和贮存
7.1标志
7.1.1保护盒外我上应有明显的永久性标志。7.1.2标志内容至少有：产品型号、制造单位或商标、生产年月。7.2包装
7.2.1保护盒应包装出厂，每一套保护盒装入一个基本包装，基本包装可以是纸盒，或其他合适的包装物。
7.2.2若干个基本包装可装入一个大包装箱。7.2.3火包装箱上应标明：密封胶有效用日期、产品型号、生产单位、产品数量、生产月期，毛重等。8
7.2.4包装箱内应放置产品合格证、产品使用说明等。B运输
在运输中应避免碰撞、跌落、挤压、雨雪的直接淋装和阳光暴晒。7.4贮存
7.4.1保护盒应贮存在通风良好，燥的仓库中，其周围不应有腐蚀性气体存在，7.4.2贮存温度为一25℃~-+60℃。7.4.3密封胶的贬存时问不应超过生产」家规定的有效保存期，通常不超过两年。YD/T2285-2011
