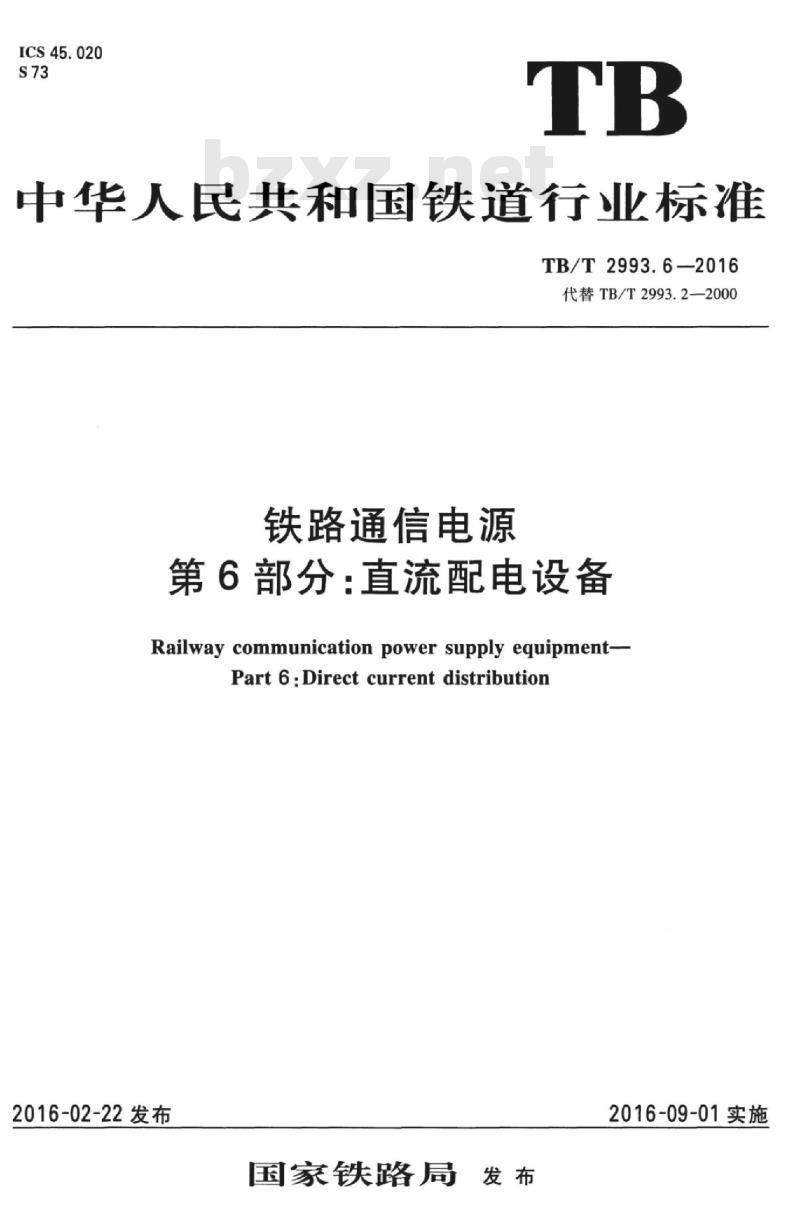

【TB铁路运输标准】 铁路通信电源第6部分:直流配电设备

ICS45.020
中华人民共和国铁道行业标准
TB/T2993.6-2016
代替TB/T2993.2—2000
铁路通信电源
第6部分：直流配电设备
Railway communication power supply equipment-Part 6:Direct current distribution2016-02-22发布
国家铁路局发布
2016-09-01实施

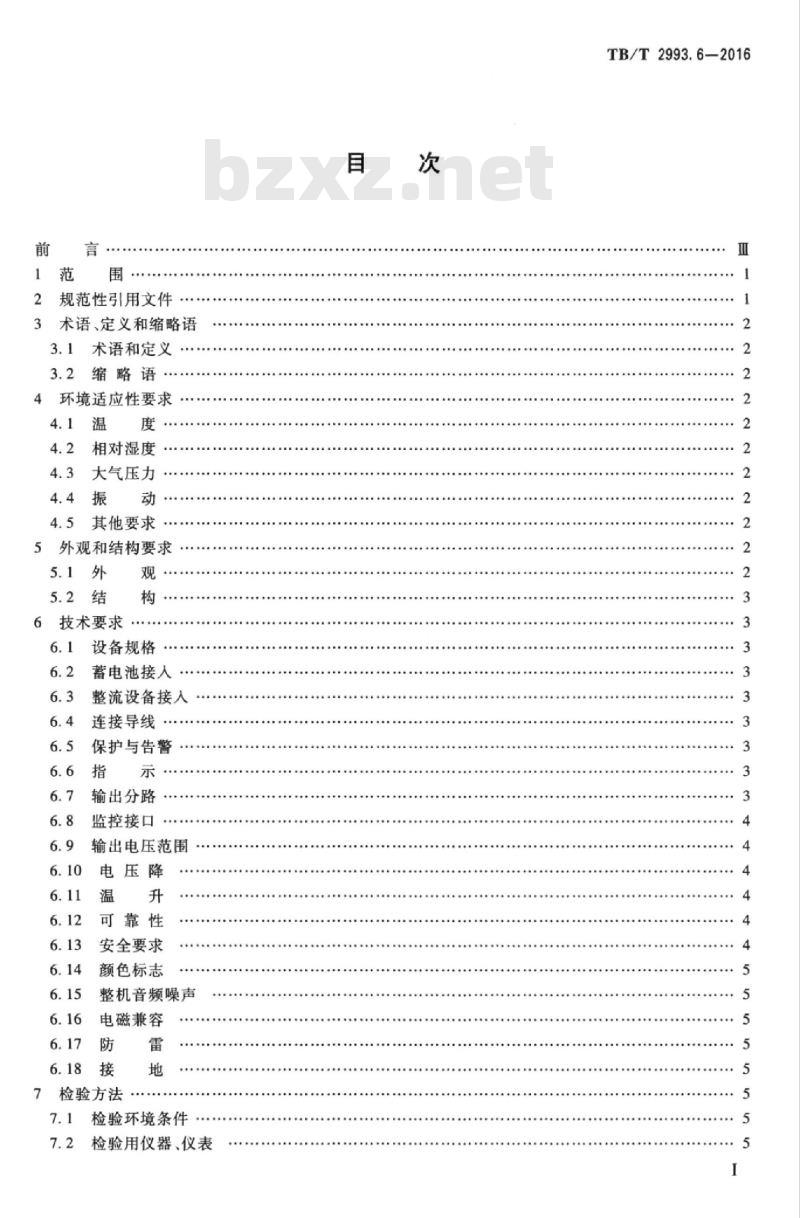

2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
4环境适应性要求
4.2相对湿度
4.3大气压力
4.5其他要求
5外观和结构要求
6技术要求
设备规格
蓄电池接人
整流设备接人
连接导线
保护与告警
输出分路
监控接口
输出电压范围
电压降
可靠性
安全要求
颜色标志
整机音频噪声
电磁兼容
检验方法
检验环境条件
检验用仪器、仪表
TB/T2993.6—2016
HiiKAoiKAca
TB/T2993.6—2016

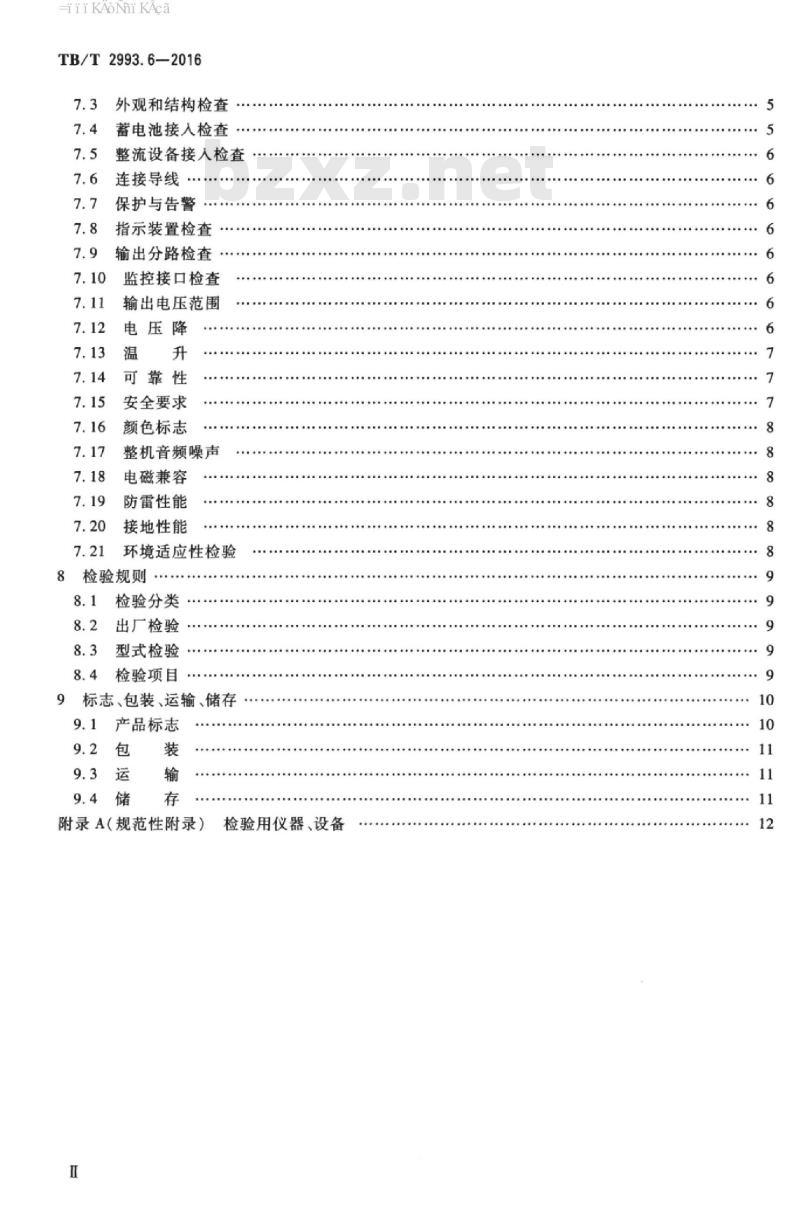

外观和结构检查
蓄电池接人检查
整流设备接人检查
连接导线
保护与告警
指示装置检查
输出分路检查
监控接口检查
输出电压范围
电压降
可靠性
安全要求
颜色标志
整机音频噪声
电磁兼容
防雷性能
接地性能
环境适应性检验
8检验规则
检验分类
出厂检验
型式检验
检验项目
9标志、包装、运输、储存
产品标志
附录A（规范性附录）
检验用仪器、设备
TiKAoNi KAca

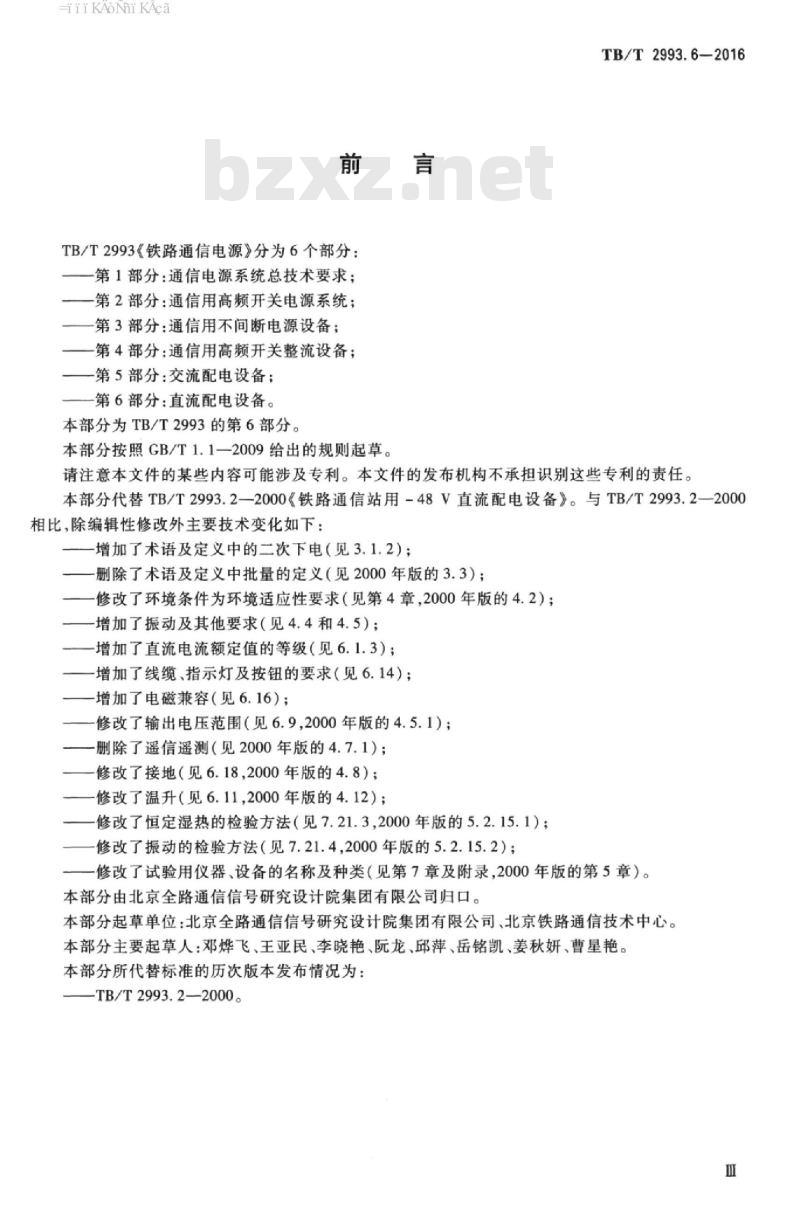

TB/T2993《铁路通信电源》分为6个部分：第1部分：通信电源系统总技术要求：一第2部分：通信用高频开关电源系统；第3部分：通信用不间断电源设备：一第4部分：通信用高频开关整流设备；—第5部分：交流配电设备；
一第6部分：直流配电设备。
本部分为TB/T2993的第6部分。
本部分按照GB/T1.1一2009给出的规则起草。TB/T2993.6—2016
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分代替TB/T2993.2—2000《铁路通信站用-48V直流配电设备》。与TB/T2993.2—2000相比，除编辑性修改外主要技术变化如下：-增加了术语及定义中的二次下电（见3.1.2）；删除了术语及定义中批量的定义（见2000年版的3.3）；修改了环境条件为环境适应性要求（见第4章，2000年版的4.2）；增加了振动及其他要求（见4.4和4.5）；增加了直流电流额定值的等级（见6.1.3）；一增加了线缆、指示灯及按钮的要求（见6.14）；增加了电磁兼容（见6.16）；
修改了输出电压范围（见6.9，2000年版的4.5.1）；删除了遥信遥测（见2000年版的4.7.1）；修改了接地（见6.18，2000年版的4.8）；修改了温升（见6.11，2000年版的4.12）；修改了恒定湿热的检验方法（见7.21.3,2000年版的5.2.15.1）；修改了振动的检验方法（见7.21.4，2000年版的5.2.15.2）；修改了试验用仪器、设备的名称及种类（见第7章及附录，2000年版的第5章）。本部分由北京全路通信信号研究设计院集团有限公司归口。本部分起草单位：北京全路通信信号研究设计院集团有限公司、北京铁路通信技术中心。本部分主要起草人：邓烨飞、王亚民、李晓艳、阮龙、邱萍、岳铭凯、姜秋妍、曹星艳。本部分所代替标准的历次版本发布情况为：TB/T2993.2—2000。
HTiKAoi KAca
HiiKAoiKAca
1范围
铁路通信电源第6部分：直流配电设备TB/T2993.6—2016
本部分规定了铁路通信电源直流配电设备的环境适应性要求，外观和结构要求，技术要求，检验方法，检验规则，标志、包装、运输、储存。本部分适用于直流标称电压为-48V、由低压电器和电子器件组成的配电设备，适用于铁路通信-48V直流配电设备的产品制造、检验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2423.1一2008电工电子产品环境检验第2部分：检验方法检验A：低温GB/T2423.2一2008电工电子产品环境检验第2部分：检验方法检验B：高温GB/T2423.3一2006电工电子产品环境检验第2部分：检验方法检验Cab：恒定湿热方法GB/T2423.10一2008电工电子产品环境检验第2部分：检验方法检验Fc：振动（正弦）GB/T3797电气控制设备
GB/T3873通信设备产品包装通用技术条件GB/T4025人机界面标志标识的基本和安全规则指示器和操作器件的编码规则GB/T4798.1电工电子产品应用环境条件第1部分：贮存GB/T4798.2电工电子产品应用环境条件第2部分：运输GB4943.1一2011信息技术设备安全第1部分：通用要求GB/T4980容积式压缩机噪声的测定GB7947人机界面标志标识的基本和安全规则导体颜色或字母数字标识GB/T18380.12一2008电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验1飞W预混合型火焰试验方法GB/T19520.1电子设备机械结构482.6mm（19in）系列机械结构尺寸第1部分：面板和机架GB/T19520.2电子设备机械结构482.6mm（19in）系列机械结构尺寸第2部分：机柜和机架结构的格距
GB/T19520.17电子设备机械结构482.6mm（19in）系列机械结构尺寸第3-105部分：1U高度机箱的尺寸和设计要求
GB/T24338.5—2009轨道交通电磁兼容第4部分：信号和通信设备的发射与抗扰度GB50174一2008电子信息系统机房设计规范TB/T2993.4一2016铁路通信电源设备第4部分：通信用高频开关整流设备YD/T282一2000通信设备可靠性通用检验方法YD/T585—2010通信用配电设备
YD/T1363.3通信局（站）电源、空调及环境集中监控管理系统第3部分：前端智能设备协议1
TiKAoNi KAca
TB/T2993.6—2016
3术语、定义和缩略语
3.1术语和定义
下列术语、定义适用于本文件。3.1.1
直流配电设备电压降voltagedrop of batterydischargecircuitin a D.C.distribution equipment从直流配电设备的蓄电池端子到直流配电设备的负载端子通以直流配电设备额定电流时的电压降。
二次下电 secondaryinterruption of power supply蓄电池电压降到高于终止电压的一定值时，断掉次要负载并保留主要负载供电：蓄电池电压下降到终止电压时，主要负载也断掉的功能，可实现对蓄电池的保护。3.2缩略语
下列缩略语适用于本文件。
MTBF：平均故障间隔时间（MeanTimeBetweenFailure）PCB：印刷电路板（PrintedCircuitBoard）4环境适应性要求
4.1温度
设备应符合下列要求：
a）工作温度：-5℃～+40℃；
b）储运温度：-50℃～+70℃。
4.2相对湿度
设备应符合下列要求：
a）工作相对湿度：不大于90%（40℃±2℃）：b）储运相对湿度：不大于95%（40℃±2℃）。4.3大气压力
设备在70kPa~106kPa大气压力下应正常工作。4.4振动
设备应承受频率为10Hz~55Hz、振幅为0.35mm的正弦波振动。4.5其他要求
设备的工作环境应无导电爆炸尘埃，应无腐蚀和破坏绝缘的气体或蒸汽。空气含尘浓度应符合GB50174—2008中5.1.2的规定范围。5外观和结构要求
5.1外观
外观应符合下列要求：
机柜表面喷涂无眩目反光的覆盖层，颜色均匀一致，面板平整，无起泡、无裂纹、无流痕、无毛a）
刺，镀层牢固、平整，无剥落、无锈蚀、无裂痕，焊接均勾、牢固，无夹渣、无变形、无烧穿；所有黑色金属件均覆盖可靠的覆盖层；b）
c）标牌、标志、标记平整清晰；裸露母线平直，表面无毛刺及显著的痕印、起皮等缺陷，弯曲处无裂痕；端头及连接处进行相d)
应的工艺处理，使其具有良好的导电性能。2
HiiKAoi KAca
5.2结构bzxz.net
结构应符合下列要求：
TB/T2993.6—2016
机柜结构尺寸符合GB/T19520.1，GB/T19520.2的有关规定，机柜内子架设备的结构尺寸符合GB/T19520.17的有关规定；
结构设计方便操作，检查和修理，保证系统安全运行：机柜适合正面及背面维修，机柜门在不小于90°的角度内灵活开启；配电设备有紧固用的地脚螺丝钉，并具有和其他配电设备或整流设备并列用的安装孔；机柜顶部及底部设出线孔，侧面和底部有防振加固的安装孔，所有紧固处有防松动装置；配电设备的金属壳体，焊有不小于M8的铜质接地螺母；f)
机柜所用的线缆颜色符合GB7947的有关规定；g）
机柜所用的指示灯和按钮的颜色符合GB/T4025的有关规定。6技术要求
6.1设备规格
6.1.1系列
直流配电设备的直流电压、电流值应从6.1.2、6.1.3规定的额定值系列中选取。6.1.2直流电压额定值
-48V。
6.1.3直流电流额定值
50A.100A.200A.300A.400A.600A.800A.1000A.1250A.1600A.2000A.2500A6.2蓄电池接入
直流配电设备接人蓄电池时，应符合下列要求：a）接人两组蓄电池；
b）设有蓄电池熔断器，两组蓄电池具备独立的保护器件；保证两组蓄电池以并联方式与直流配电部分接通。c
6.3整流设备接入
直流配电设备接人整流设备时，应具备接人多台符合TB/T2993.4一2016（《铁路通信电源设备第4部分：通信用高频开关整流设备》）规定的高频开关电源整流设备的功能6.4连接导线
直流配电设备中的连接导线应具有与额定绝缘电压相适应的绝缘性能。直流配电设备中电路绝缘导线应按规定的载流量选择，同时应考虑机械强度的需要。裸露母线应用紫铜制造。
6.5保护与告警
保护与告警应符合下列要求：
a）当直流输出电压值达到过压，欠压设定值时，自动发出可闻可视告警信号：b）直流输出分路具有熔断器或断路器保护装置，容量大于630A的直流输出分路可不设保护装置：c）直流配电设备的熔断器或断路器熔断后，自动发出可闻可视告警信号；d）告警信号发生后，手动切断可闻告警信号。6.6指示
直流配电设备应具有监视直流输出电压，电流的指示装置。直流配电设备输出电压显示误差不应超过±1%，输出电流显示误差不应超过±2%。6.7输出分路
输出分路符合下列要求：
HTiKAoMmi KAca
TB/T2993.6—2016
输出分路的数量和容量的配置应符合负载的要求，输出分路同时使用的负荷容量之和不应超a)
过配电设备的额定容量；
b）具备针对负载二次下电功能。6.8监控接口
直流配电设备应具有与系统监控单元连接的接口电路，其通信接口和通信协议应符合YD/T1363.3的规定。
6.9输出电压范围
输出电压范围：-43.2V～-57.6V。6.10电压降
直流配电设备的电压降不应超过500mV（环境温度20℃）。6.11温
通过额定电流时，各电器元件和部件的温升不应超过表1的规定。表1各电器元件和部件的温升
连接外部绝缘导线的接头
触接处无被覆层
铜母线的接头
触接处塘锡
触接处镀银或镀镍
铝母线触头（触接处超声波塘锡）熔断器触头
触接处镀锡
触接处镀银或镀镍
刀开关触头（紫铜或其合金制品）金属表面
可能会触及的壳体
6.12可靠性
平均故障间隔时间MTBF不小于1×10°h。6.13安全要求
6.13.1绝缘电阻
绝缘表面
塑料绝缘导线表面
直流配电设备输人对地、输出对地、输人对输出的绝缘电阻均不应低于2MQ。6.13.2抗电强度
单位为开
直流配电设备各带电回路对金属外壳或地之间、非电连接的两个带电回路之间以及工作在60V以下不与主电路直接连接的辅助电路，应承受50Hz、有效值为1000V的交流电压1min且无击穿或飞弧现象。
对地漏电流不应大于10mA。
6.13.3材料阻燃性能
直流配电设备所用的PCB的阻燃等级应达到GB4943.1一2011中规定的V-0要求，塑胶导线应承受GB/T18380.12—2008中第5章规定的检验，其他绝缘材料的阻燃等级应达到GB4943.1一2011中规定的V-1要求。
6.13.4电气间隙和爬电距离
TB/T2993.6—2016
直流配电设备中各带电回路之间以及带电零部件与导电零部件或接地零部件之间的电气间隙和爬电距离应符合GB/T3797的有关规定。6.14颜色标志
配电设备中指示灯及按钮的颜色和直流母线的色标应符合下列规定：a）安全用的接地线：黄和绿双色；b）指示灯：“工作正常”信号灯为绿色，“故障告警”信号灯为红色，“声音开关”为黄色；无故障时工作正常信号灯亮：故障时工作正常信号灯熄灭，故障告警信号灯亮，蜂鸣器发出声音告警；
按钮：启动为绿色，停止为红色；c）
d）直流母线的正极：红色；
e）直流母线的负极：蓝色。
6.15整机音频噪声
应符合YD/T585—2010中5.18的要求，不应大于55dB（A计权）。6.16
电磁兼容
各电器元件动作时产生的热量、电弧、冲击、振动、磁场和电场，均不应影响其他电器元件的正常工作。直流配电设备在进行射频场感应的传导骚扰抗扰性、电快速瞬变脉冲群抗扰性、浪涌抗扰性检验中或检验后应符合GB/T24338.5—2009中表3的要求。6.17防雷
防雷符合下列要求：
a）直流配电设备宜设防雷保护装置；b）直流配电设备应承受模拟雷电流冲击波波形为8/20μs、电流峰值为10kA的冲击5次，每次检验冲击间隔时间不小于1min。6.18接地
接地符合下列要求：
a）直流配电设备应具有工作接地和保护接地装置；b)
配电设备的工作接地装置应采用正极固定接地，接地端子与机柜绝缘；c）
保护接地装置与金属壳体的接地螺母间连接电阻值不应大于0.1Q。7检验方法
7.1检验环境条件
通电前被测设备应与环境温度平衡，按产品规定预热时间对被测设备进行预热。除非另有规定，检验应在检验用标准大气条件下进行。检验用标准大气条件应符合下列要求：a）环境温度：15℃~35℃；
b）相对湿度：25%~75%；
c）大气压力：86kPa~106kPa。
7.2检验用仪器、仪表
见附录A。
7.3外观和结构检查
目测设备的外观与结构，记录结果。7.4蓄电池接入检查
目测检查配电设备蓄电池回路，记录结果。5
TB/T2993.6—2016
7.5整流设备接入检查
目测检查配电设备整流模块接人回路，记录结果。7.6连接导线
目测检查连接导线，记录结果。已进行过导线的电气性能和机械强度检验的，可免除本检验。7.7保护与告警
调节直流输出电压，使其逐步升高或降低，检查达到过压、欠压设定值时，是否告警。目视检查直流输出分路是否具有熔断器、短路器或限流电阻等保护装置；检查任一熔断器或断路器动作时是否告警。
7.8指示装置检查
自测检查监视直流输出电压、电流的指示装置，记录结果。用0.5级或以上精度等级的直流数字电压表测量配电设备的输出电压，计算其与显示电压之比的偏差。
用0.5级或以上精度等级的直流电流分流器测量配电设备的输出电流，计算其与显示电流之比的偏差。
7.9输出分路检查
目测检查配电设备的输出分路是否具有保护装置，如熔断器、断路器、阻流电阻等；计算输出分路的负载之和，记录结果。
7.10监控接口检查
目测检查配电设备是否具有接口电路与系统监控单元连接，检查监控接口的通信协议，记录结果。7.11输出电压范围
输出电压范围检验按下列步骤进行：按图1接好检验电路：
当输人直流电压为下限电压一43.2V时，观察并记录在输出直流达到额定值时的最高输出电压；
c）当输入直流电压为上限电压-57.6V时，观察并记录在输出直流达到5%额定值时的最低输出电压。
直流电流
测试装置
7.12电压降
直流数字
电压表
直流数字
电压表
图1输出电压范围检验基本原理图电压降检验按照下列步骤进行：）按图1接好检验电路。
直流电流
测试装置
可调阻性负载
b）从直流配电设备的蓄电池端子到直流配电设备的负载端子之间通过额定电流，测量其蓄电池端子至负载端子之间的电压降。若环境温度不是20℃，直流配电设备电压降应按公式（1）计算：
