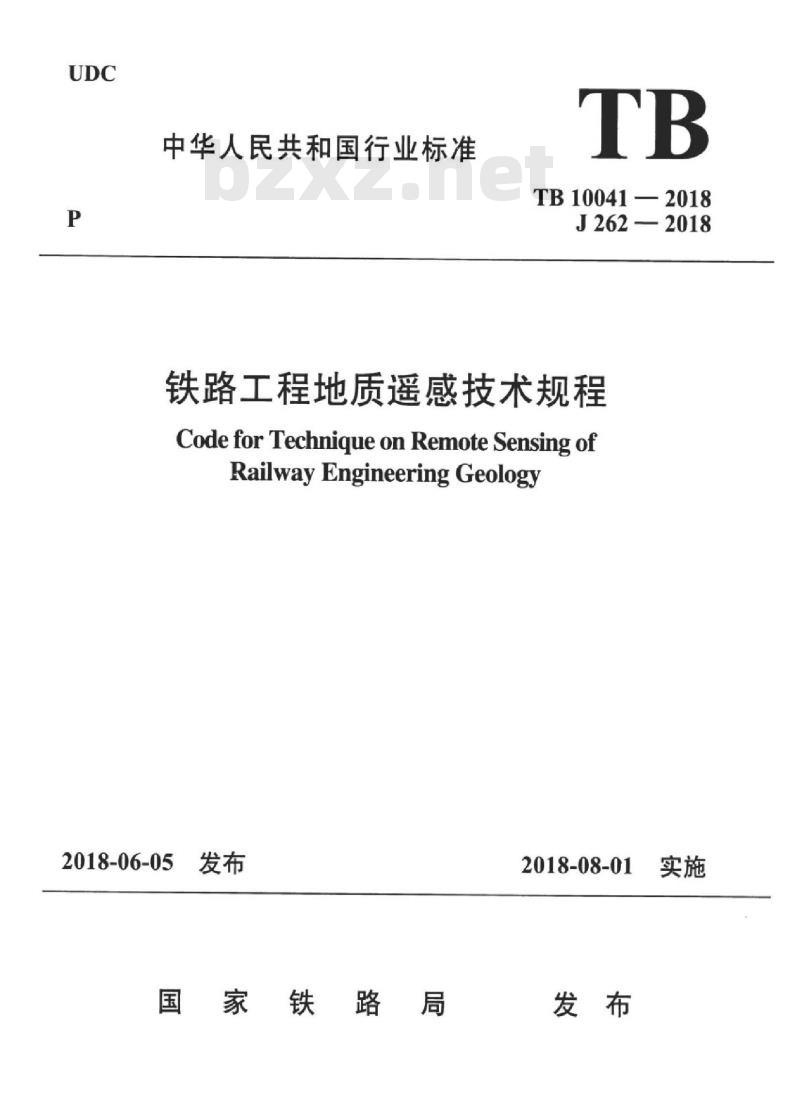

【TB铁路运输标准】 铁路工程地质遥感技术规程

中华人民共和国行业标准
TB10041—2018
J262—2018
铁路工程地质遥感技术规程
Code for Technique on Remote Sensing ofRailway Engineering Geology
2018-06-05
国家铁路局
2018-08-01

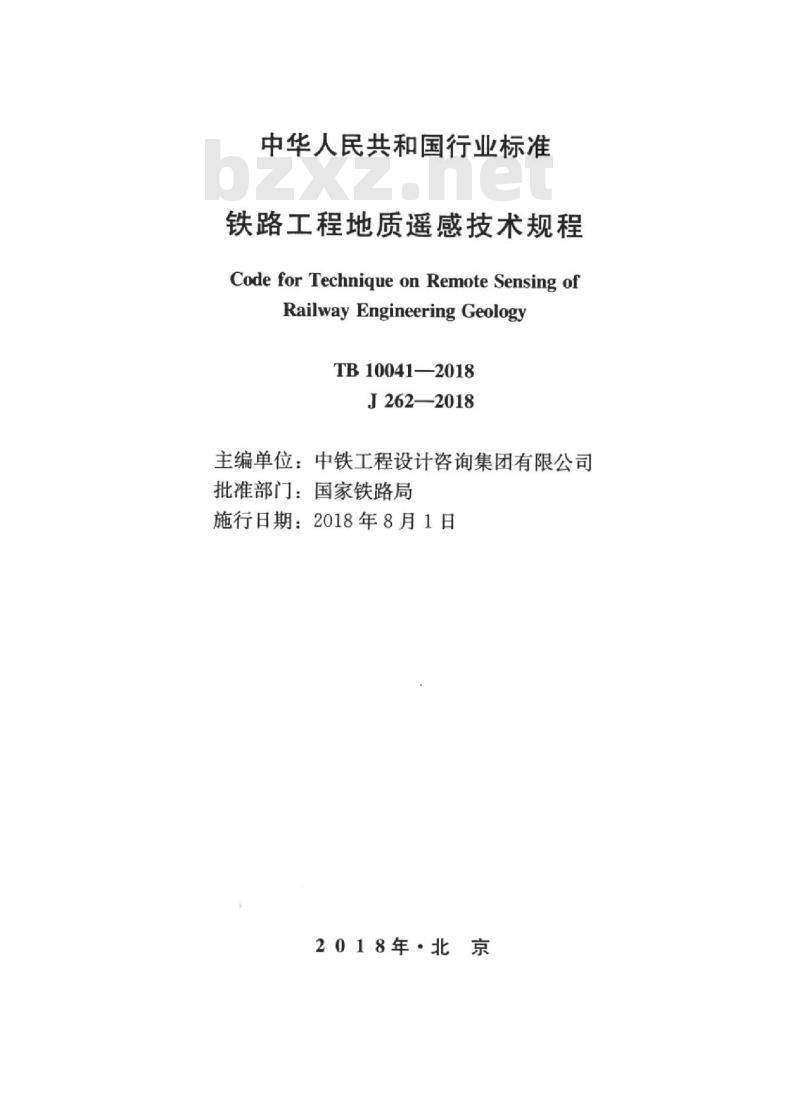

中华人民共和国行业标准
铁路工程地质遥感技术规程
Code for Technique on Remote Sensing ofRailway Engineering Geology
TB10041—2018
J262—2018
主编单位：中铁工程设计咨询集团有限公司批准部门：国家铁路局
施行日期：2018年8月1日
2018年·北京

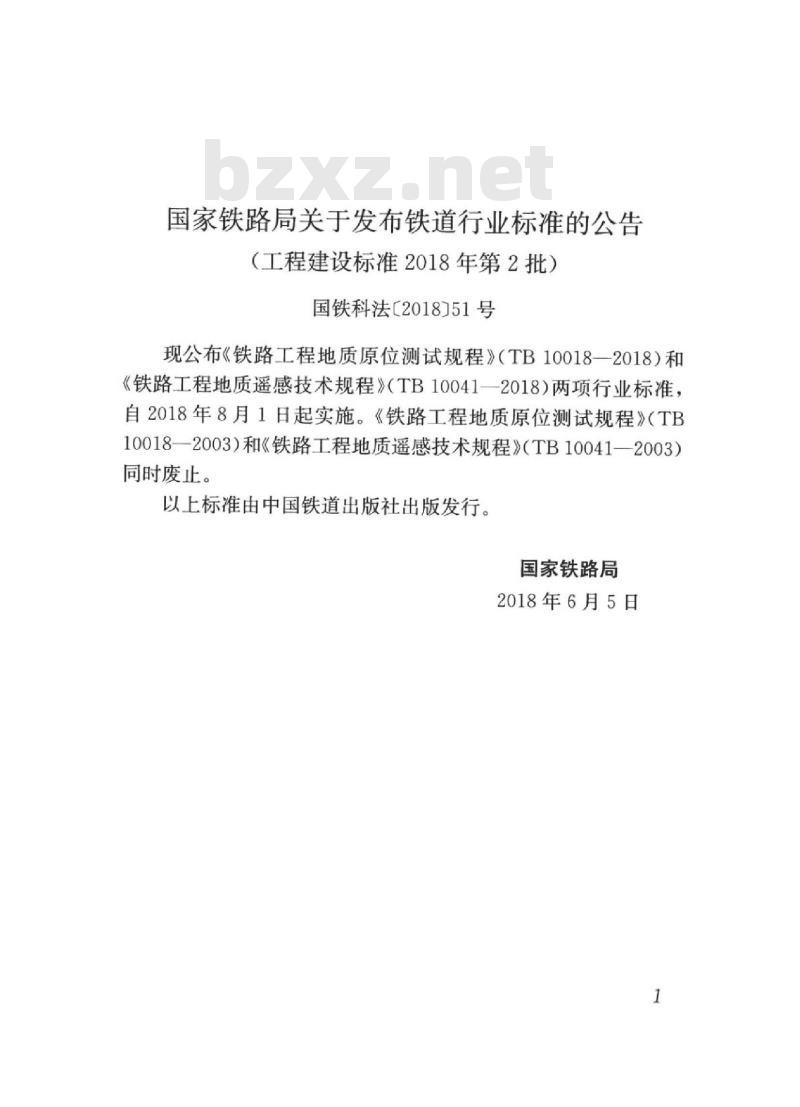

国家铁路局关于发布铁道行业标准的公告（工程建设标准2018年第2批）
国铁科法【2018]51号
现公布《铁路工程地质原位测试规程》（TB10018一2018）和《铁路工程地质遥感技术规程》（TB10041一2018）两项行业标准，自2018年8月1日起实施。《铁路工程地质原位测试规程》（TB10018—2003）和《铁路工程地质遥感技术规程》（TB10041—2003）同时废止。
以上标准由中国铁道出版社出版发行。国家铁路局
2018年6月5日

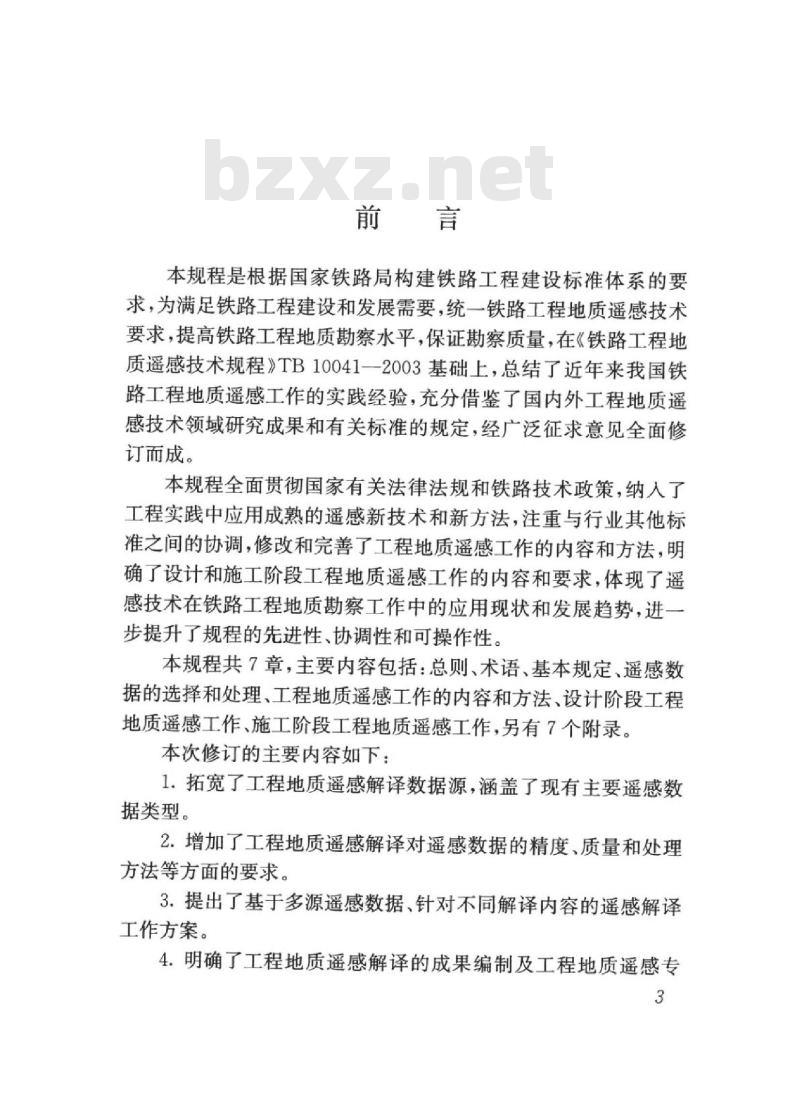

本规程是根据国家铁路局构建铁路工程建设标准体系的要求，为满足铁路工程建设和发展需要，统一铁路工程地质遥感技术要求，提高铁路工程地质勘察水平，保证勘察质量，在《铁路工程地质遥感技术规程》TB10041一2003基础上，总结了近年来我国铁路工程地质遥感工作的实践经验，充分借鉴了国内外工程地质遥感技术领域研究成果和有关标准的规定，经广泛征求意见全面修订而成。
本规程全面贯彻国家有关法律法规和铁路技术政策，纳入了工程实践中应用成熟的遥感新技术和新方法，注重与行业其他标准之间的协调，修改和完善了工程地质遥感工作的内容和方法，明确了设计和施工阶段工程地质遥感工作的内容和要求，体现了遥感技术在铁路工程地质勘察工作中的应用现状和发展趋势，进一步提升了规程的先进性、协调性和可操作性。本规程共7章，主要内容包括：总则、术语、基本规定，遥感数据的选择和处理、工程地质遥感工作的内容和方法、设计阶段工程地质遥感工作、施工阶段工程地质遥感工作，另有7个附录。本次修订的主要内容如下：
1.拓宽了工程地质遥感解译数据源，涵盖了现有主要遥感数据类型。
2.增加了工程地质遥感解译对遥感数据的精度、质量和处理方法等方面的要求。
3.提出了基于多源遥感数据、针对不同解译内容的遥感解译工作方案。
4.明确了工程地质遥感解译的成果编制及工程地质遥感专3
题数据的格式及质量等要求。

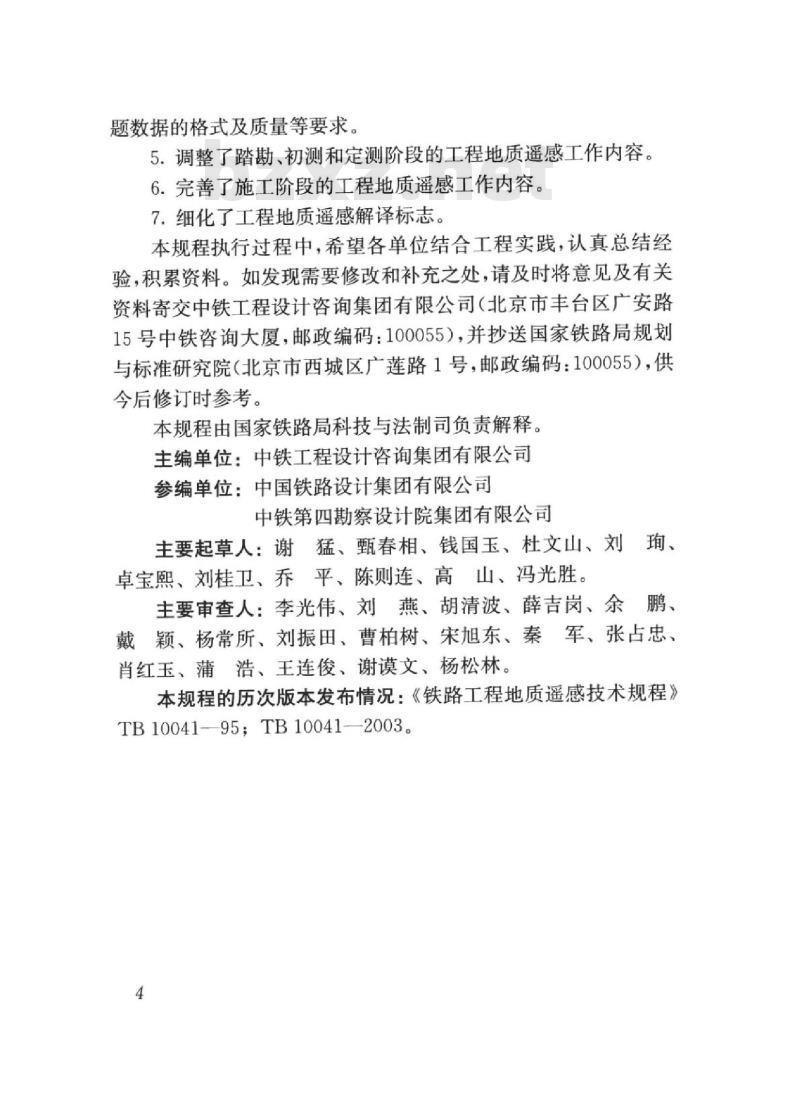

5.调整了踏勘、初测和定测阶段的工程地质遥感工作内容。6.完善了施工阶段的工程地质遥感工作内容。7.细化了工程地质遥感解译标志。本规程执行过程中，希望各单位结合工程实践，认真总结经验，积累资料。如发现需要修改和补充之处，请及时将意见及有关资料寄交中铁工程设计咨询集团有限公司（北京市丰台区广安路15号中铁咨询大厦，邮政编码：100055），并抄送国家铁路局规划与标准研究院（北京市西城区广莲路1号，邮政编码：100055），供今后修订时参考。
本规程由国家铁路局科技与法制司负责解释。主编单位：中铁工程设计咨询集团有限公司参编单位：中国铁路设计集团有限公司中铁第四勘察设计院集团有限公司主要起草人：谢猛、甄春相、钱国玉、杜文山、刘珣、卓宝熙、刘桂卫、乔平、陈则连、高山、冯光胜。主要审查人：李光伟、刘燕、胡清波、薛吉岗、余鹏、戴颖、杨常所、刘振田、曹柏树、宋旭东、秦军、张占忠、肖红玉、蒲浩、王连俊、谢谟文、杨松林。本规程的历次版本发布情况：《铁路工程地质遥感技术规程》TB10041-—95；TB10041—2003。4
基本规定
遥感数据的选择和处理
遥感数据的选择
遥感数据处理
5工程地质遥感工作的内容和方法5.1
准备工作
初步解译·
外业调查验证与复核解译，
最终解译与资料编制
6设计阶段工程地质遥感工作
施工阶段工程地质遥感工作
附录A
附录B
附录C
附录D
附录E
主要地貌类型的解译标志
主要岩土的解译标志
主要地质构造的解译标志
主要不良地质的解译标志
主要水文地质的解译标志
附录F主要地物的解译标志
附录G外业调查验证记录表
本规程用词说明
《铁路工程地质遥感技术规程》条文说明6
1总则
1.0.1为统一铁路工程地质遥感技术要求，保证勘察质量，制定本规程。
1.0.2本规程适用于新建与改建铁路设计、施工阶段的工程地质遥感工作。
1.0.3铁路工程地质勘察工作应充分发挥遥感技术的宏观、动态作用，注重遥感技术与其他勘察技术的密切配合，合理使用，相互印证，互为补充。
1.0.4铁路工程地质遥感工作应充分利用多平台、多波段、多时相遥感数据，进行复合图像处理和综合解译。1.0.5铁路工程地质遥感工作除应符合本规程的规定外，尚应符合国家现行有关标准的规定。
2术语
2.0.1遥感技术remotesensingtechnology不接触物体本身，用传感器收集目标物的电磁波信息，经处理、分析后识别目标物，揭示其几何、物理特征和相互关系及其变化规律的技术。
2.0.2遥感数据remotesensingdata以电磁波为载体，经介质传输由传感器所收集到的反映目标物特征的数据。
2.0.3遥感图像remotesensingimage通过安装在遥感平台上的传感器对地球表面摄影或扫描获得的数据经过处理后得到的图像。spaceremotesensing
2.0.4航天遥感
以人造卫星、宇宙飞船、航天飞机等航天飞行器为平台的遥感。
2.0.5航空遥感aerial remote sensing;airborne remote sensing以飞机、飞艇、气球等航空飞行器为平台的遥感。2.0.6 地面遥感groundremote sensing将传感器安置在地面固定或移动平台上的遥感。2.0.7空间分辨率spatialresolution遥感图像上单个像素所代表的地面范围的大小。2.0.8波谱特征spectralproperty物体吸收、反射或透射外来电磁波及其自身发射电磁波的特征。
2.0.9多光谱遥感（多波段遥感）multispectralremotesensing将物体反射或辐射的电磁波信息分成若干谱段进行接收或记.2
录的遥感。
2.0.10高光谱遥感hyperspectralremotesensing在电磁波谱的可见光、近红外、中红外和热红外波段范围内，获取光谱分辨率高于百分之一波长，达到纳米（nm）数量级的遥感。
2.0.11雷达遥感radarremotesensing发射电磁脉冲以获取地物后向散射信号并构建其图像，进行地物分析的遥感。
2.0.12图像处理imageprocessing对获取的原始遥感数据进行辐射校正、几何校正、图像配准、图像增强、图像融合、图像镶嵌等技术加工，使之有利于目标识别的过程。
2.0.13解译标志interpretationkey遥感图像上能反映或判别目标物或某种现象，并能说明其性质和相互关系的图像特征，包括色调和色彩、形状、大小、阴影、纹理、图案、位置、布局等。
2.0.14工程地质遥感解译
remote sensing interpretation ofengineeringgeology
借助解译标志、地学知识和工程实践经验，从遥感图像上识别地质体属性和地质现象，提取工程地质要素的过程。2.0.15初步解译firstinterpretation外业工作前，在室内对遥感图像进行的解译。2.0.16复核解译checkinterpretation在外业调查验证过程中，根据对解译标志的进一步认识，对初步解译成果进行修改，补充的解译。2.0.17最终解译lastinterpretation在外业验证调查工作结束后，根据确立的解译标志，对图像进行最终的全面的解译。
2.0.18多时相分析multi-temporalanalysis.3.
对不同时间获取的同一区域的遥感图像进行解译，分析目标物动态变化特征的方法。
remote sensing thematic data2.0.19工程地质遥感专题数据
of engineeringgeology
按照通用格式存储的遥感数据和工程地质遥感解译成果。·4免费标准下载网bzxz
3基本规定
3.0.1下列地区的工程地质勘察工作宜采用遥感技术：地质条件复杂的地区。
2地形复杂、环境恶劣、交通不便等地面调查难以进行的地区。
3大江、大河、河网密布、河流变迁频繁的地区。地表裸露良好和以物理风化为主的干旱和半干旱地区。4
目标物解译标志明显、稳定的地区。5
3.0.2工程地质遥感工作应按照准备工作、初步解译、外业验证调查与复核解译、最终解译与资料编制的流程进行。3.0.3工程地质遥感工作应安排在工程地质调绘工作之前，以解译成果为指导开展调绘工作
3.0.4工程地质遥感解译应包括下列内容：1地貌特征及分区，水系分布状况、形态分类及发育特征，植被发育情况等。
2区分地层岩性（岩组）的界线和估测岩层产状要素。3褶曲、断层等地质构造的位置和性质，断层破碎带的范围，大型节理、节理密集带的位置和延伸方向。4活动断层及新构造运动的初步分析。5不良地质的类型、范围、成因、分布规律及动态分析等。特殊岩土的类型及分布范围。
7地下水富水地段，泉、暗河的露头，井点位置，地貌、岩性、地质构造等与地下水的关系。
8工程地质分区、水文地质分区，工程地质条件评价。3.0.5工程地质遥感工作应根据勘察要求和目的、工作区工程地.5
