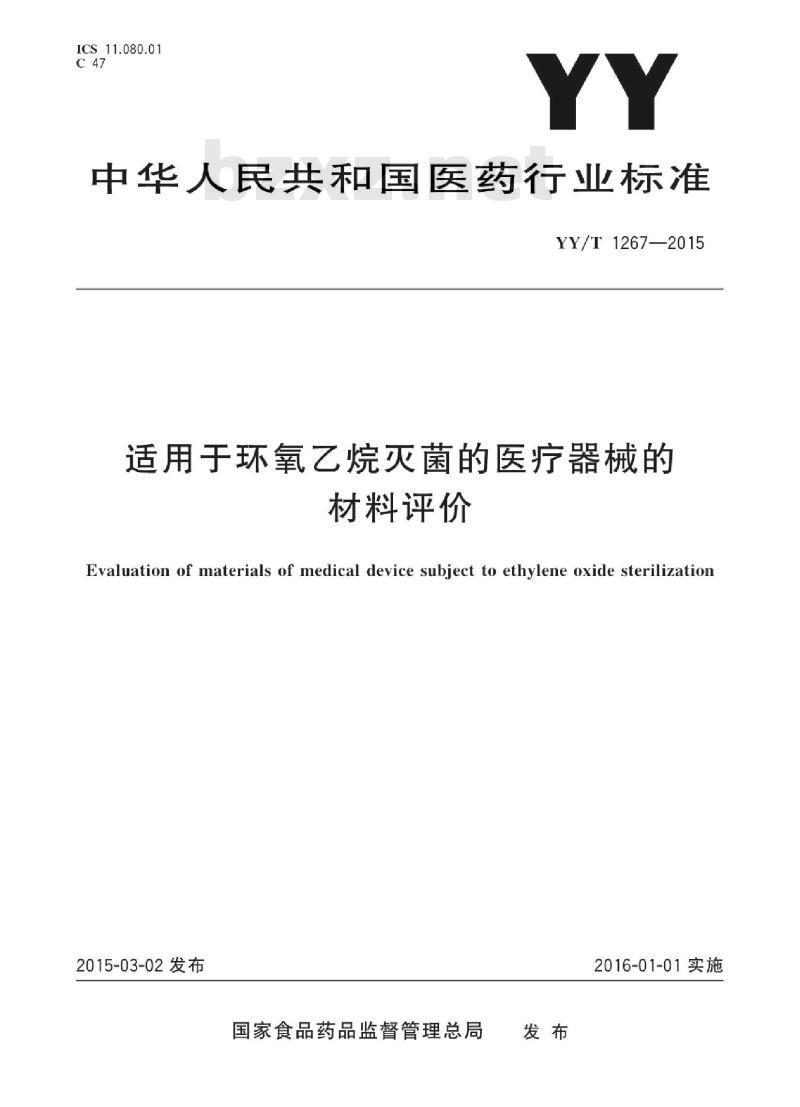

ICS11.080.01
中华人民共和国医药行业标准
YY/T1267—2015
适用于环氧乙烷灭菌的医疗器械的材料评价
Evaluation of materials of medical device subject to ethylene oxide sterilization2015-03-02发布
国家食品药品监督管理总局
2016-01-01实施

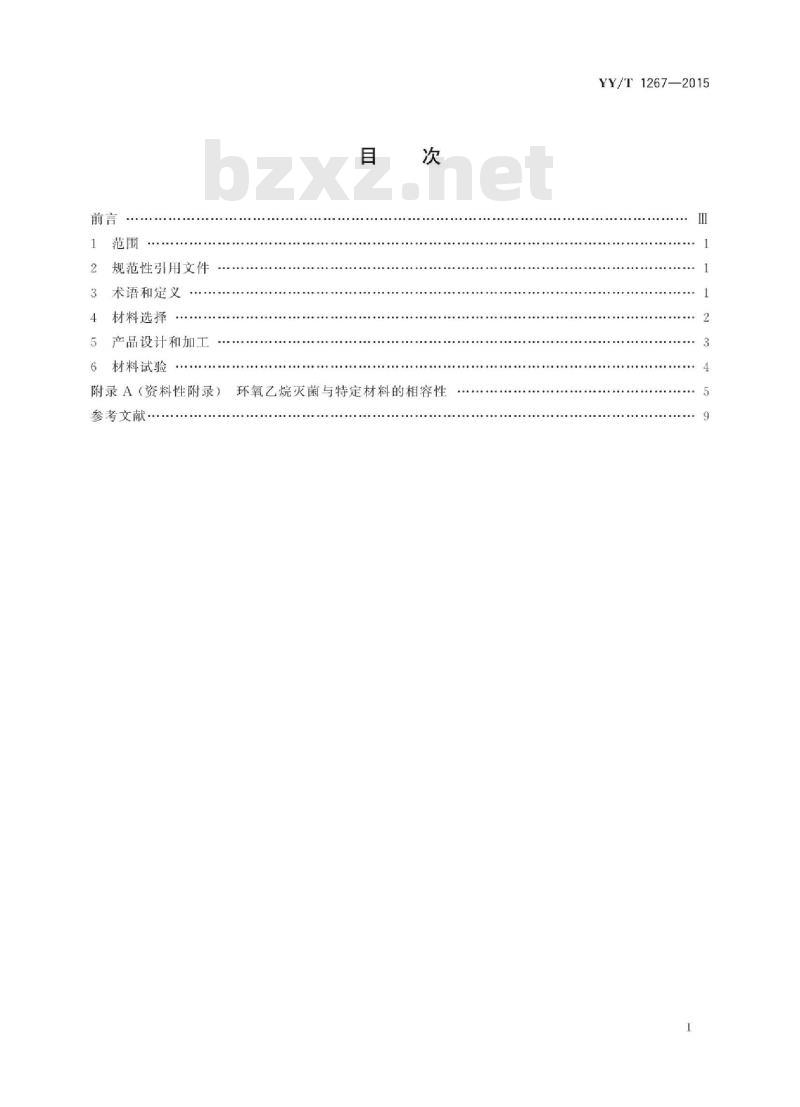

规范性引用文件
3术语和定义
4材料选择
产品设计和加工
6材料试验
环氧乙烷灭菌与特定材料的相容性附录A（资料性附录）
参考文献
YY/T1267—2015
iiiKAoNikAca

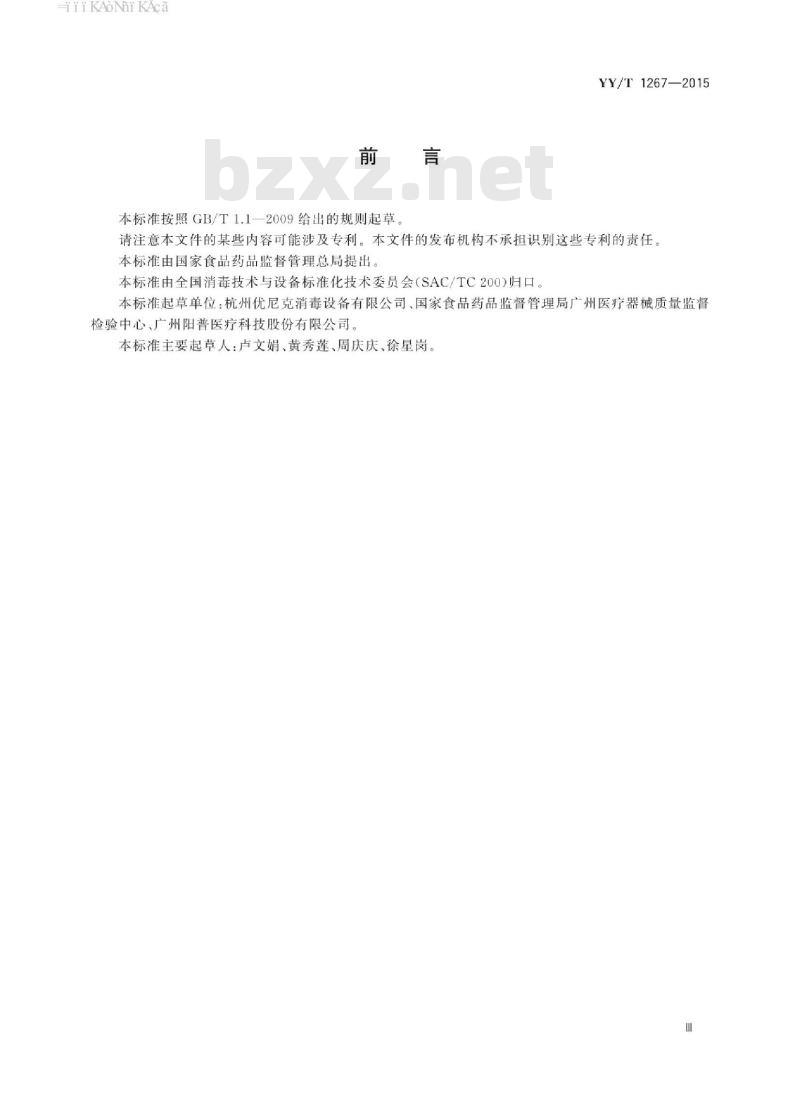

本标准按照GB/T1.12009给出的规则起草YY/T1267—2015
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由国家食品药品监督管理总局提出。本标准由全国消毒技术与设备标准化技术委员会（SAC/TC200)归口。本标准起草单位：杭州优尼克消毒设备有限公司、国家食品药品监督管理局广州医疗器械质量监督检验中心、广州阳普医疗科技股份有限公司。本标准主要起草人：卢文娟、黄秀莲，周庆庆，徐星岗iKAoNi KAca
-iiKAoNniKAca
1范围
适用于环氧乙烷灭菌的医疗器械的材料评价
YY/T1267—2015
本标准规定了材料选择、设计和加工、材料试验。为选择环氧乙烷灭菌的材料适应性提供评价指南。
本标准适用于采用环氧乙烷灭菌的医疗器械的材料评价注：本标准所述内容为通用信息，旨在为成功开展材料鉴定工作提供指导。不应以本标准为由，在使用材料时不进行适当的材料鉴定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB/T16886.1医疗器械生物学评价第1部分：风险管理过程中的评价与试验GB18279医疗器械环氧乙烷灭菌确认与常规控制YY0503环氧乙烷灭菌器
YY/T0822灭菌用环氧艺烷液化气体YY/T0884一2013适用于辐射灭菌的医疗保健产品的材料评价3术语和定义
下列术语和定义适用于本文件。3.1
accelerated aging
加速老化
在高温或/和其他加强环境条件下储存医疗器械以在较短的时期内模拟实时老化的过程3.2
material biocompatibility
材料的生物相容性
器械的构成材料或包装材料没有暴露出不利于健康的后果。3.3
货架期
shelflife
在具有代表性的贮存条件下，能保证产品功能性和生物相容性无不可接受影响的时间长度或选择失效的时间长度。
real time aging
实时老化
医疗器械存储在正常环境条件下以评估随时间改变的功能特性。1
iiiKAoNikAca
YY/T1267—2015
4材料选择
4.1概述
在进行灭菌的医疗器械的设计和开发过程中应考虑：客户的需求、产品的性能要求、材料结构的选择和灭菌方法。在给患者和用户带来利益的同时，产品应符合安全性和有效性的要求。产品的性能要求限制材料结构的选择，并最终决定可接受的灭菌方式。值得注意的是产品设计的特点可以影响灭菌方式，例如，气态的灭菌方式要求灭菌对象的表面容易接触到灭菌剂所选的材料应使成品与灭菌剂相容。有关特定材料相容性的信息可以从材料制造商、出版文献、互联网等渠道中获得。如果不能获得支持性信息，则应评估灭菌作用剂对材料物理和化学性质以及生物安全性的影响。应采用对材料产生最大影响的过程参数研究经多次灭菌后对材料性能的影响。评估的材料和所有测试结果应形成文件，同时依据相关的标准评估灭菌剂使用前后对材料性能的影响。医疗器械制造商应保证产品满足预期的性能要求并且是安全有效的4.2环氧乙烷灭菌
4.2.1环氧乙烷灭菌使用多种条件对过程进行控制（即温度，湿度，压力变化，环氧乙烧或其非易燃混合气体的暴露）。产品和包装在设计上应允许抽除空气，充许蒸汽和环氧乙烷穿透。应考恩到这些条件会有潜在的物理和化学的影响，并有残留物。在环氧乙烧灭菌过程中，产品会受到环境压力（如真空和压力变化）、温度升高、湿度改变的影响。产品同样会与环氧乙烷发生反应，或与用于混合的非易燃气体发生反应，或与两者均发生反应。此外，高湿度和压力变化可能影响包装密封的强度，使密封变差。产品的设计应确保功能和安全不受预期灭菌条件变化的影响。4.2.2用作灭菌剂的环氧乙烷应符合YY/T0822的要求4.2.3用作环氧乙烷灭菌的设备应符合YY0503的要求。4.2.4环氧乙烷灭菌确认与常规控制应符合GB18279的要求。4.3材料相容性的基本原则
4.3.1背景
对于大部分的医疗器械来说环氧乙烷是一种有效的灭菌剂。单个器械的灭菌成本相对较低。环氧乙烷的性能已被深人认知，受培训熟练的使用者可以迅速开发和确认有效的灭菌周期。一个典型的环氧乙烷灭菌周期要在较低的温度下进行，这是大多数在较高温度下会被破坏的高分子材料的理想灭菌过程。此外，没有自由基可以显著地降解材料，而且大多数电子设备可以成功地采用环氧乙烷进行灭菌，而采用其他灭菌方式会使它们受到破坏4.3.2灭菌过程变量和参数
4.3.2.1概述
大多数材料与100%环氧乙烷及其非易燃混合物相容。即使某类常规材料可能会被列为相容的，但设计者应有责任确保其在最终加工条件下生产的特定配方的材料，与使用的灭菌剂和特定周期的物理参数相容。
4.3.2.2过程变量
注：使用的灭菌剂的组成可不同。常使用的有纯环氧乙烷和非易燃混合物两种。2
HiiKAoNiKAca
4.3.2.2.1纯环氧乙烷
YY/T1267—2015
纯环氧乙艺烷是最常用的气体灭菌剂。在医院和工业中广泛使用，相对于使用非易燃混合物的灭菌剂具有良好的经济性。使用纯环氧乙烷灭菌，灭菌时灭菌室压力通常低于大气压力。如有必要，可通过往灭菌室内加人情性气体如氮来解决纯环氧乙烷潜在的燃烧和爆炸的问题。环氧乙烷和二氧化碳的相对分子质量大致相同，质量分数和体积分数也大致相同，液态的环氧乙烷与液态的二氧化碳具有良好的相容性。环氧乙烷与二氧化碳可以以各种比例混合而成灭菌剂。4.3.2.2.2非易燃混合物
非易燃混合物主要有两类：环氧乙烷与含氟化合物混合、环氧乙烷与二氧化碳混合。由于氟化物有破坏地球臭氧层的可能性，因此，在环氧乙烷灭菌的实践中已经不使用环氧乙烷与含氟化合物混合而成的非易燃混合物。
环氧乙烷与二氧化碳混合成的非易燃灭菌剂，要求环氧乙烷的比例在10%，通常是质量分数为9%的环氧乙烷和91%的二氧化碳混合物4.3.2.3过程参数
在环氧乙烷灭菌过程中，需要考虑一些过程变量和参数：a）温度；
b）湿度；
c）压力（变化率和/或水平)。
典型的灭菌温度范围为30℃～60℃，湿度通常大于30%。灭菌过程参数可以进行修改以适应那些对水分或温度敏感的材料，但是这些改变会影响灭菌效果，从而使其应用受限制。材料或产品也可能受压力变化速率或压力水平的影响，与温度和湿度一样，这些参数也可进行修改。4.3.3材料相容性此内容来自标准下载网
值得注意的是，对于一些材料，经灭菌处理后在24h内所测定的物理特性与那些在两或三个月后测定的会有不同。一些材料在灭菌1d或2d后特性有很小的变化，但在两或三个月后会有显著的变化。另一些材料从灭菌室中取出会有显著的变化，但在室温下放置一段时间后其属性会恢复（放置几星期至几个月不等）。环氧乙烷对于材料或医疗器械的影响分析应包括货架期测试以探测这些影响。些聚合物暴露于环氧乙烷中可能产生轻微程度的反应导致机械性能增强或减弱。一些材料已被熟知可以增加拉伸属性同时减少弹性系数。这些影响会因是否有厚壁或细管或薄膜而不同。材料属性的改变可能发生在很短的时间内或需要几个月。添加剂或增塑剂的存在会对一些材料的性质产生重大影响，包括环氧乙烷灭菌的适合性。此外，在某些情况下，普遍认为是与环氧乙烷相容的材料经过测试会不相容。这种不相容性往往由于材料的处理发生了变化。
设计医疗器械时应考虑预期的总灭菌周期次数。在一次灭菌周期后材料可以保持适当的性能，但在接下来的额外的灭菌处理后会失去重要的性能。环氧乙烷对于材料或医疗器械的灭菌相容性分析应包括货架期测试。
附录A提供了环氧乙烷灭菌与特定材料的相容性资料。5产品设计和加工
医疗器械的设计和加工参照YY/T0884一2013中第5章的内容。3
YY/T1267—2015
采用环氧乙烷灭菌的产品，其设计和加工时还应考虑，但不限于以下因素：a）产品应被设计成便于环氧乙烷气体能够通过灭菌区域；b）产品被灭菌区域应保持适当的潮湿，但不应产生冷凝；包装设计应便于环氧乙烷气体与产品环境的交换，c）
6材料试验
6.1概述
材料试验是为了确认经过灭菌的产品的功能和生物相容性是否能够满足要求而进行的实验，包括产品功能试验和生物相容性试验。6.2功能试验
产品的功能试验参照YY/T0884一2013中6.4的内容。6.3生物相容性试验
6.3.1材料和产品的生物相容性评价是根据材料的特性而开展的.按照GB/T16886.1进行。6.3.2在前期的设计过程中，完成待选材料的特性和筛选试验，并确认潜在的生物安全问题以避免在后续的加工中增加不必要的成本。筛选试验包括生化反应、细胞毒性和溶血作用，这些试验的特点是灵敏度高、成本较低和反应迅速。从材料供应商处得到的生物相容性数据和环境数据是用于评价待选组件材料很好的信息资源。此外，还有许多有用的数据库可用于评价备选材料。6.3.3材料的化学特性是筛选的重要内容，包括以下内容：a）材料的基本化学性质（例如：相对分子质量、相对分子质量分布、线性或包含支链、交联、构成）；b）
添加剂（例如：增塑剂）；
作为产品的一部分保留在产品中的加工助剂，并且这种加工助剂是可渗出的（例如：内部润滑剂）；c
毒性微量成分（例如：已知的毒性单体、重金属、过渡金属催化剂）；d）
e）任何其他可疑的生物或毒性成分（例如：微粒、热原）。6.4与生物相容性相关的灭菌剂残留6.4.1产品使用环氧乙烷灭菌会产生灭菌剂残留。应除去这些残留要直至满足其他标准要求的水平或经生物相容性证明。
6.4.2在环氧乙烷灭菌中，环氧乙烧和氯乙醇是最主要的残留物质。然而，也可以形成其他化学残留。氯乙醇是当环氧乙烷和氯离子或包含化学负载的活跌氯进行反应而形成的。因此，如果一件医疗器械不含有氯原子以及没有使用含氯的混合物进行前期消毒灭菌，氯乙醇将不会形成产生。如果一件医疗器械在灭菌前经过含氯的清洁剂处理以降低生物负载，大量的氯化醇将会形成产生。一般而言，氯乙醇使用通风的手段不能除去。
6.5老化试验
6.5.1产品应至少在其声称的货架期内，在制造商规定的运输和储存条件下符合规定的功能要求6.5.2实时老化是确认产品在其整个货架期内使用安全和性能最可靠的方法，同时也为加速老化提供了依据。加速老化提供了一种可选择的方法，应说明加速老化的条件（如温度，湿度，加热周期等），并形成文件。为了确保加速老化研究真实地代表实际时间效应，实时老化研究应与加速老化研究同步进行。注1：产品的实时老化试验会延迟有价值的技术投放市场，同时也会对患者的利益带来损失。注2：产品包括其包装材料
附录A
（资料性附录）
环氧乙烷灭菌与特定材料的相容性YY/T1267—2015
表A.1列出各种材料和它们对于环氧乙烷灭菌的一般的相容性。表中的资料并不全面，医疗器械制造商应仅用它作为作材料选择的指南。在选择材料之前，应从供应商或制造商获得更详细的信息。表A.1环氧乙烷灭菌与特定材料的相容性材料
丙烯晴-丁二烯-苯乙烯聚
合物（ABS）
聚四氟乙烯
(PTFE)
四氟乙烯-全氟烷
氧基乙烯基醚聚
合物（PFA）
聚三氟氯乙烯
(PCTFE)
聚氟乙烯（PVF）
聚偏氟乙烯
(PVDF)
乙烯-四氟乙烯聚
合物（ETFE）
氟化乙烯丙烯聚
合物（FEP）
聚缩醛（如聚甲醛）
聚丙烯酸（如聚甲基丙烯
酸甲酯）
聚酰胺（如尼龙）
聚碳酸酯（PC）
饱和聚酯
次性使用（1或2个灭菌周期）
相容性
中学学中
中e学中
零中中中
-些材料可能会应力破
裂，并且在多个周期后和
延长处理时间后其拉伸
性能会丧失
重复灭菌（>10个灭菌周期）
相容性
在多个周期后
一些材料的性
质可能会变差
在多周期后
些材料的拉伸
性能会降低
些材料可能
会应力破裂、变
脆并且在多个
周期后拉伸能
力会降低
YY/T1267—2015
聚乙烯（PE），各种密度
聚酰亚胺（如聚醚酰亚
聚酮（如聚醚醚酮）
聚丙烯
自然的PP
稳定化的PP
聚苯乙烯（PS)
聚砜树脂
聚氨酯（PU）
聚醋酸乙烯酯（PVA）
聚氯乙烯（PVC）
聚氯乙烯（PVC），增塑的
苯乙烯-丙烯腈聚合物
表A.1（续）
次性使用（1或2个灭菌周期）
相容性
·至···
·至··
通常相容。高密度的聚
乙烯可能损失一些拉伸
取决于形式和应用。薄
管可能存在相容性问题。
厚结构材料一般是相
可能对拉伸系数有长期
有些报告称一些脆化和
拉伸强度损失
性能取决于形式，处理条
件、材料的厚度及最终使
用应力
硬质PVC灭菌后可能降
低冲击抗力
医用等级的增塑管直到
通风则可能有明显的
一般一个周期是可以接
受的，但在多个周期后拉
伸性能会降低。多个周
期后表面可能会破裂并
且受应力破裂
重复灭菌（>10个灭菌周期）
相容性
通常相容。高
密度的聚乙烯
可能损失一些
拉伸性能
对于多周期相容
性，供应商的资
料会不同。有报
告称拉伸能力损
失多达20%
对于多周期通
常不推荐
性能取决于形
式、处理条件、
材料的厚度及
最终使用应力
可能会变脆并
且在多个周期
后期拉伸性能
会丧失。多个
周期后表面可
能会破裂并且
受应力破裂
